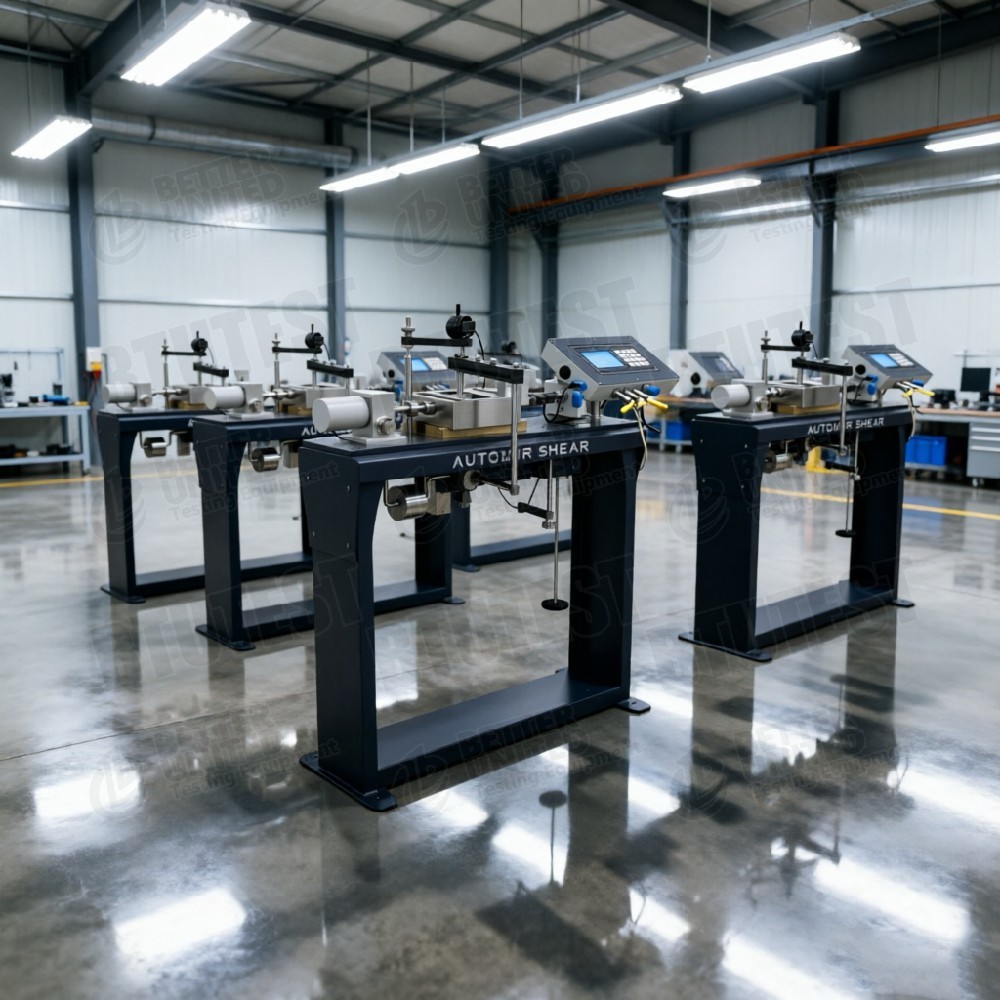

स्वचालित अवशिष्ट प्रत्यक्ष कतरनी उपकरण

उत्पाद विवरण

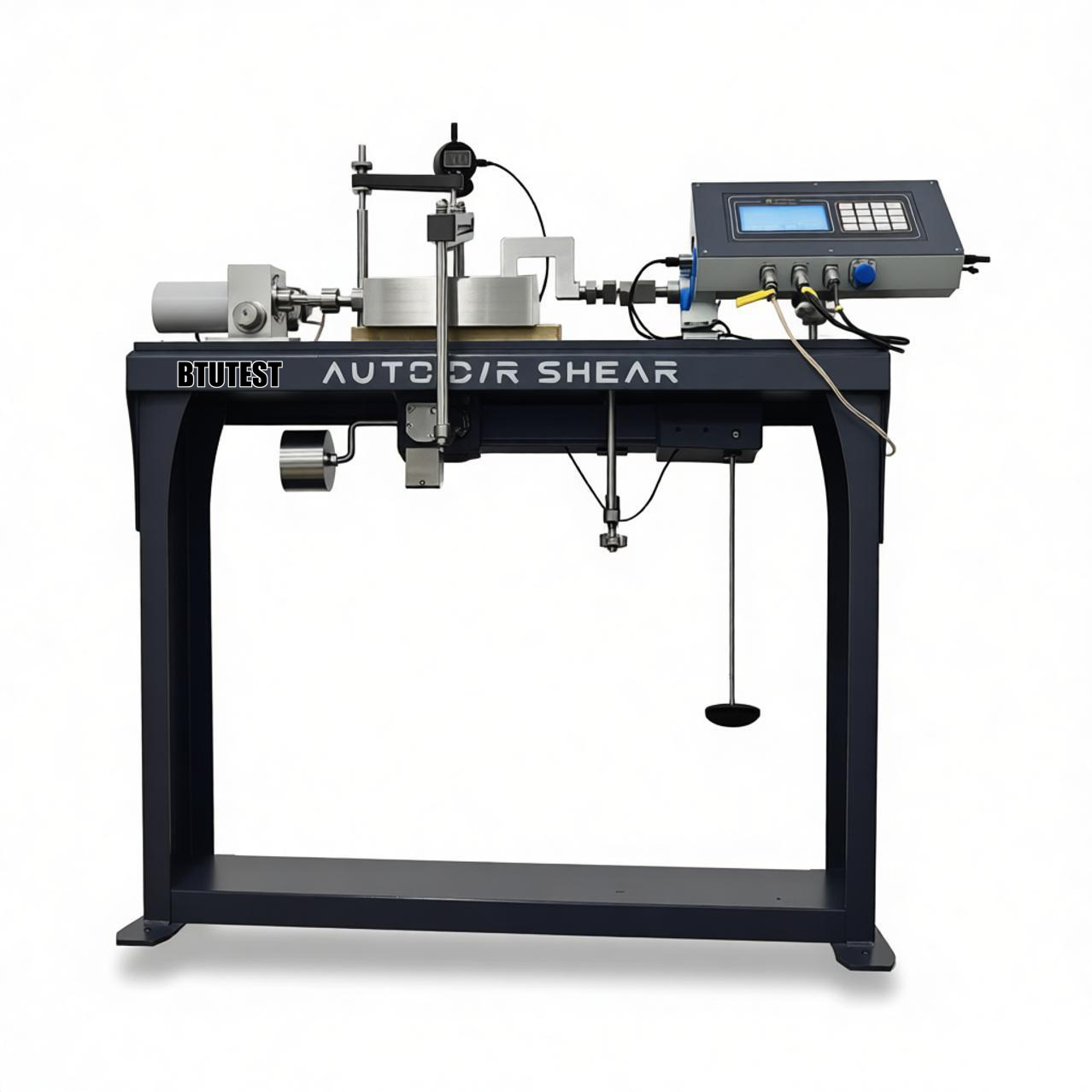

पूरी तरह से स्वचालित अवशिष्ट प्रत्यक्ष कतरनी उपकरणबीटीयू-DDS-10/DDS-5/DDS-5F/DDS-10F

विवरण

इस श्रृंखला में शामिल हैंपूरी तरह से स्वचालित अवशिष्ट प्रत्यक्ष कतरनी उपकरणमाइक्रोप्रोसेसर-नियंत्रित ड्राइव सिस्टम और कीपैड कमांड इनपुट का उपयोग करना। लाभों में परीक्षण गति को रोकने और रीसेट करने की क्षमता, यूएसबी 3.0 इंटरफ़ेस के माध्यम से कंप्यूटर नियंत्रण, ऑपरेटर द्वारा प्रोग्राम करने योग्य गति और फ़ंक्शन और एक स्व-जांच प्रणाली शामिल है। प्रारंभिक स्थिति में तेजी से वापसी फ़ंक्शन एक नया परीक्षण शुरू करने या अवशिष्ट कतरनी परीक्षण जारी रखने पर कतरनी बॉक्स को रीसेट करने का एक सुविधाजनक तरीका प्रदान करता है।

मॉडल में शामिल हैं:

• बीटीयू-DDS-10: ब्रिटिश मानक प्रत्यक्ष कतरनी उपकरण (लीवर लोडिंग)
• बीटीयू-DDS-5: अमेरिकी मानक प्रत्यक्ष कतरनी उपकरण (लीवर लोडिंग)
• बीटीयू-DDS-5F: पूर्णतः स्वचालित अवशिष्ट प्रत्यक्ष कतरनी उपकरण (5 kN)
• बीटीयू-DDS-10F: पूरी तरह से स्वचालित अवशिष्ट प्रत्यक्ष कतरनी उपकरण (5 केएन? तालिका 5 केएन दिखाती है, लेकिन मॉडल 10 केएन का सुझाव देता है - निर्माता से सत्यापित करें)

मुख्य कार्य:

• मानक समेकन, मानक कतरनी, तेज कतरनी, चक्रीय कतरनी, रियोलॉजिकल प्रत्यक्ष कतरनी
• वैकल्पिक इंटरफ़ेस घर्षण परीक्षण मॉड्यूल और तापमान नियंत्रण मॉड्यूल

परीक्षण मानक (अंतर्राष्ट्रीय)

• ब्रिटिश मानक (बीटीयू-DDS-10): साथ अनुपालनबीएस 1377
• अमेरिकी मानक (बीटीयू-डीडीएस-5): साथ अनुपालनएएसटीएम डी3080
• पूरी तरह से स्वचालित अवशिष्ट मॉडल (DDS-5F / 10F): ब्रिटिश और अमेरिकी दोनों मानकों के साथ-साथ अवशिष्ट शक्ति परीक्षण मानकों जैसे को पूरा कर सकता हैएएसटीएम डी7608,एएसटीएम डी6467(निर्माता से पुष्टि करें)।

अन्य प्रासंगिक मानक:

• आईएसओ 17892-10(प्रत्यक्ष कतरनी परीक्षण)
• आशतो टी-236
• एन 1997-2(यूरोकोड 7)

विनिर्देश

नोट: हालाँकि BTU-DDS-10F मॉडल नाम में "10F" शामिल है, तालिका अभी भी सामान्य बल और क्षैतिज कतरनी बल को 5 kN के रूप में सूचीबद्ध करती है - यह एक टाइपो हो सकता है; वास्तविक विशिष्टताओं के लिए निर्माता से जाँच करें।

विवरण

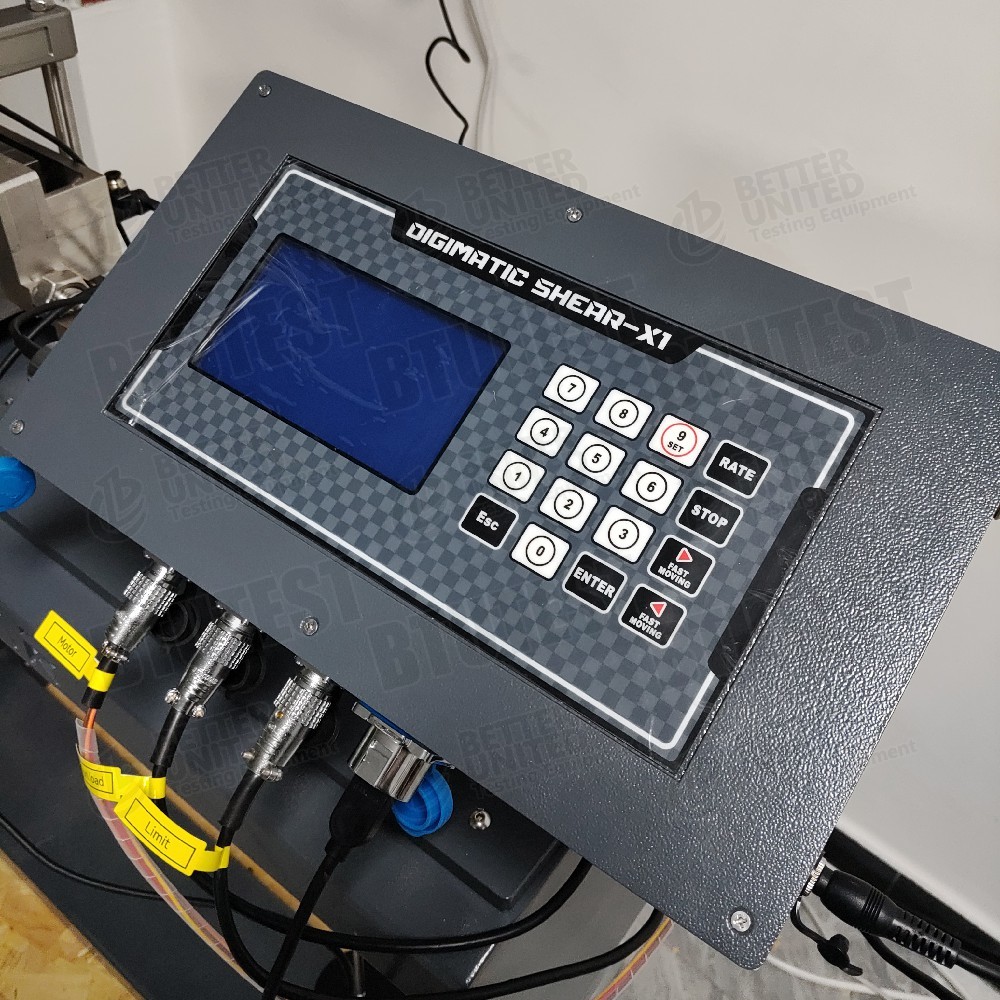

• माइक्रोप्रोसेसर नियंत्रण प्रणाली- प्रोग्राम करने योग्य परीक्षण गति, रोकें, रीसेट करें; कंप्यूटर के साथ यूएसबी 3.0 संचार।
• शुरुआती स्थिति में तेजी से वापसी- परीक्षण के बाद या शेष कतरन के दौरान कतरनी बॉक्स को स्वचालित रूप से उसकी प्रारंभिक स्थिति में लौटा देता है, जिससे सुविधा में सुधार होता है।
• दोहरी मानक अनुकूलता- ब्रिटिश मानक (डीडीएस-10) वर्गाकार नमूनों (60×60 या 100×100 मिमी) का उपयोग करता है; अमेरिकी मानक (DDS-5) गोल नमूनों (Φ61.8×20 मिमी) का उपयोग करता है।
• पूर्णतः स्वचालित अवशिष्ट मॉडल (DDS-5F/10F)- सर्वो बंद-लूप लोडिंग, अवशिष्ट शक्ति परीक्षण के लिए स्वचालित प्रत्यागामी कतरनी।
• लीवर लोडिंग (DDS-10/5)- पारंपरिक वजन लोड करना, सरल और विश्वसनीय, लेकिन मैन्युअल वजन परिवर्तन की आवश्यकता होती है।
• विस्तृत कतरनी दर सीमा- 0.00001-9.99999 मिमी/मिनट, धीमी से तेज़ कतरनी को कवर करता है।
• बड़ा कतरनी विस्थापन- 25 मिमी तक, पारंपरिक प्रत्यक्ष कतरनी (6‑8 मिमी) से काफी बड़ा, बड़े विस्थापन की आवश्यकता वाले अवशिष्ट शक्ति परीक्षण के लिए उपयुक्त।
• वैकल्पिक मॉड्यूल- इंटरफ़ेस घर्षण (मिट्टी-संरचना, भू-संश्लेषण) और तापमान नियंत्रण (सीमा की पुष्टि की जानी है)।
• सॉफ्टवेयर मॉड्यूल- मानक समेकन, मानक कतरनी, तेज कतरनी, चक्रीय कतरनी, रियोलॉजिकल प्रत्यक्ष कतरनी, आदि।

आवेदन

• अवशिष्ट शक्ति परीक्षण- बड़े विस्थापन के तहत स्लिप ज़ोन मिट्टी, फॉल्ट गॉज आदि की अवशिष्ट कतरनी ताकत (सीᵣ, φᵣ) निर्धारित करें।
• पारंपरिक प्रत्यक्ष कतरनी परीक्षण- चरम शक्ति प्राप्त करने के लिए तेज़ कतरनी, समेकित कतरनी, धीमी कतरनी।
• चक्रीय कतरनी- भूकंप या लहर लोडिंग के तहत ताकत में गिरावट का अनुकरण करें।
• रियोलॉजिकल प्रत्यक्ष कतरनी– मिट्टी के दीर्घकालिक रेंगने वाले व्यवहार का अध्ययन करें।
• इंटरफ़ेस घर्षण- वैकल्पिक मॉड्यूल के साथ, मिट्टी-कंक्रीट, मिट्टी-जियोमेम्ब्रेन, आदि, इंटरफ़ेस घर्षण कोण का परीक्षण करें।
• तापमान-नियंत्रित परीक्षण- वैकल्पिक तापमान मॉड्यूल के साथ, कतरनी शक्ति पर तापमान प्रभाव का अध्ययन करें।
• अंतरराष्ट्रीय मानकों का अनुपालन- घरेलू और अंतरराष्ट्रीय परियोजनाओं के लिए उपयुक्त बीएस 1377 और एएसटीएम डी3080 से मिलता है।

लाभ

• एकाधिक मानक अनुपालन- समर्पित ब्रिटिश और अमेरिकी मानक मॉडल, साथ ही सामान्य पूर्णतः स्वचालित अवशिष्ट मॉडल।
• बड़ा कतरनी विस्थापन (25 मिमी)- पारंपरिक प्रत्यक्ष कतरनी (6‑8 मिमी) की तुलना में अवशिष्ट शक्ति परीक्षण के लिए बेहतर अनुकूल।
• पूरी तरह से स्वचालित सर्वो बंद-लूप (एफ मॉडल)- मैन्युअल हस्तक्षेप के बिना स्वचालित प्रत्यागामी कतरन, सटीक तनाव/तनाव पथ नियंत्रण।
• विस्तृत कतरनी दर सीमा- 0.00001-9.99999 मिमी/मिनट चरणरहित, रेंगने से तेज़ कतरनी तक।
• यूएसबी 3.0 इंटरफ़ेस- हाई-स्पीड डेटा ट्रांसफर, रिमोट कंट्रोल क्षमता।
• तेजी से वापसी समारोह- दक्षता में सुधार, विशेष रूप से बहु-चरण अवशिष्ट कर्तन के लिए।
• मॉड्यूलर सॉफ्टवेयर- समेकन, कतरनी, चक्रीय, रियोलॉजिकल मॉड्यूल को आवश्यकतानुसार जोड़ा जा सकता है।
• विस्तार- वैकल्पिक इंटरफ़ेस घर्षण और तापमान नियंत्रण मॉड्यूल।

क्या चुनें

परीक्षण आवश्यकताओं के आधार पर मॉडल का चयन करें:

नोट: DDS-5F और DDS-10F के बीच मुख्य अंतर नमूने के आकार का हो सकता है (गोल अमेरिकी नमूनों के लिए DDS-5F, वर्गाकार ब्रिटिश नमूनों के लिए DDS-10F), लेकिन तालिका अस्पष्ट है - निर्माता से पुष्टि करें।

प्रक्रिया प्रवाह

उदाहरण:पूरी तरह से स्वचालित अवशिष्ट प्रत्यक्ष कतरनी उपकरण का उपयोग करके संतृप्त मिट्टी (प्रत्यावर्ती कतरनी) पर अवशिष्ट शक्ति परीक्षण (बीटीयू-DDS-5F)

• नमूना तैयारी
  • Φ61.8×20 मिमी कटिंग रिंग का उपयोग करके अबाधित या रीमोल्डेड मिट्टी के नमूने को काटें; संतृप्त.
  • प्रारंभिक जल सामग्री और घनत्व को मापें।

• नमूना स्थापना

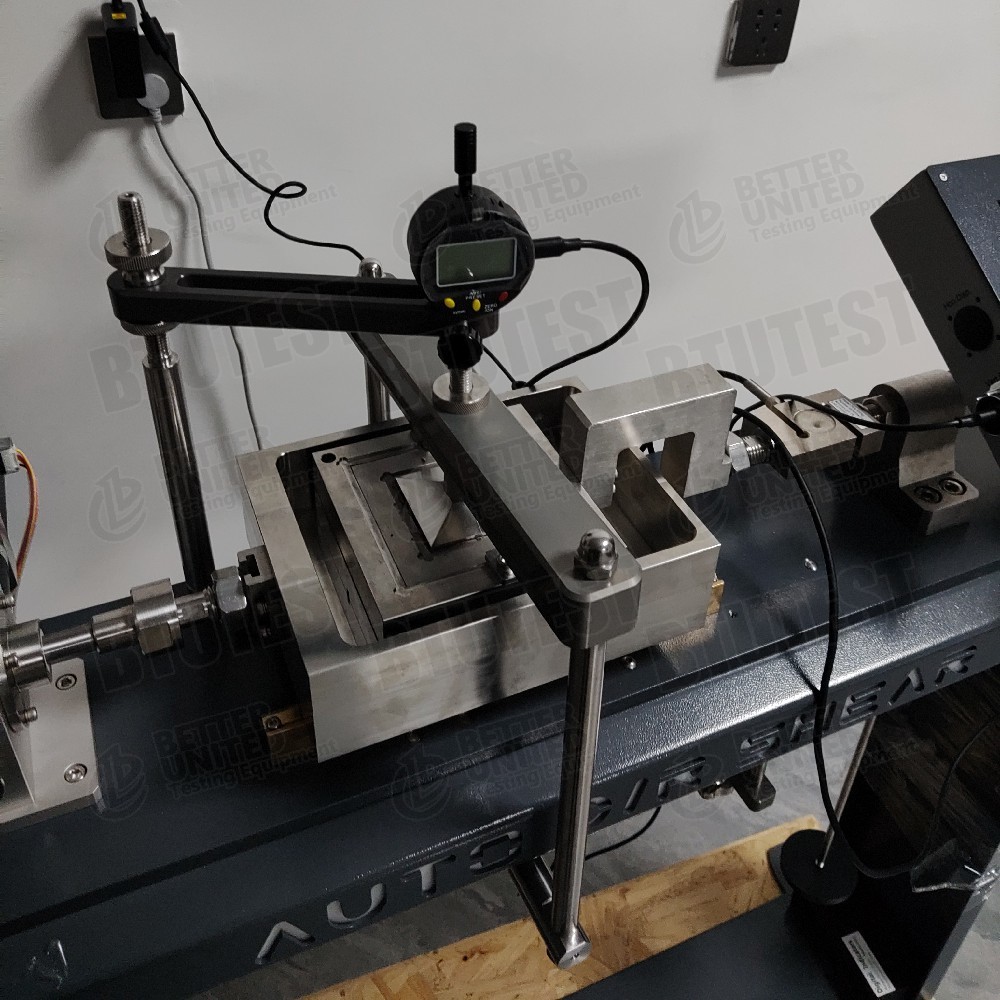

  • नमूने को निचले कतरनी बॉक्स में रखें, ऊपरी बॉक्स, छिद्रपूर्ण पत्थर और लोडिंग प्लेट स्थापित करें।
  • कतरनी बॉक्स को सीधे कतरनी लोडिंग फ्रेम में रखें, सामान्य और क्षैतिज लोडिंग छड़ों को कनेक्ट करें।
  • विस्थापन सेंसर (क्षैतिज और ऊर्ध्वाधर) स्थापित करें।

• सामान्य तनाव लागू करें
  • सर्वो बंद-लूप प्रणाली के माध्यम से लक्ष्य सामान्य तनाव (उदाहरण के लिए, 100 केपीए) लागू करें।
  • समेकन स्थिर (सूखा होने की स्थिति) होने तक सामान्य विस्थापन रिकॉर्ड करें।

• कतरनी पैरामीटर सेट करें
  • "अवशिष्ट कतरनी मॉड्यूल" या "पारस्परिक कतरनी मॉड्यूल" का चयन करें।
  • कतरनी दर निर्धारित करें (उदाहरण के लिए, 0.5 मिमी/मिनट)।
  • आगे कतरनी विस्थापन सीमा निर्धारित करें (उदाहरण के लिए, 10 मिमी)।
  • रिवर्स कतरनी विस्थापन सीमा (उदाहरण के लिए, 10 मिमी) और चक्रों की संख्या (उदाहरण के लिए, 5) निर्धारित करें।
  • नियंत्रण मोड चुनें: तनाव नियंत्रण (सामान्य)।

• पारस्परिक कतरन शुरू करें
  • क्षैतिज सर्वो प्रणाली कतरनी बॉक्स को आगे की ओर धकेलती है; आगे की सीमा तक पहुंचने के बाद, यह स्वचालित रूप से उलट जाता है।
  • सॉफ़्टवेयर वास्तविक समय में प्रत्येक आधे चक्र के लिए कतरनी बल, विस्थापन और समय को रिकॉर्ड करता है।
  • प्लॉट अपरूपण तनाव-विस्थापन वक्र (एकाधिक चक्र)।

• रुकने की स्थिति
  • जब चक्रों की पूर्व निर्धारित संख्या पूरी हो जाती है या कतरनी तनाव स्थिर हो जाता है (अवशिष्ट शक्ति प्राप्त हो जाती है) तो स्वचालित रूप से रुक जाता है।

• जुदा करना और सफाई करना
  • सामान्य बल उतारें, नमूना निकालें, कतरनी बॉक्स को साफ करें।

• डाटा प्रासेसिंग
  • सॉफ़्टवेयर स्वचालित रूप से प्रत्येक आधे चक्र के लिए चरम कतरनी तनाव (पहला चक्र) और स्थिर कतरनी तनाव (अवशिष्ट) की पहचान करता है।
  • विभिन्न सामान्य तनावों पर परीक्षणों के लिए, cᵣ और φᵣ की गणना करने के लिए अवशिष्ट शक्ति लिफाफे को प्लॉट करें।
  • परीक्षण रिपोर्ट तैयार करें.

लीवर-लोडिंग मॉडल के लिए (DDS-10/5): सामान्य तनाव को वज़न का उपयोग करके मैन्युअल रूप से लागू किया जाता है; कतरनी के दौरान, मैन्युअल रिकॉर्डिंग या बाहरी डेटा लॉगर की आवश्यकता होती है।

सारांश:यह श्रृंखला ब्रिटिश मानक (वर्ग नमूना), अमेरिकी मानक (गोल नमूना) लीवर-लोडिंग प्रत्यक्ष कतरनी उपकरण, साथ ही पूरी तरह से स्वचालित सर्वो बंद-लूप अवशिष्ट प्रत्यक्ष कतरनी उपकरण (5F/10F) प्रदान करती है। पूरी तरह से स्वचालित मॉडल अवशिष्ट शक्ति परीक्षण के लिए बड़े-विस्थापन प्रत्यावर्ती कतरनी का समर्थन करते हैं। सभी मॉडल वैकल्पिक रूप से इंटरफ़ेस घर्षण और तापमान नियंत्रण मॉड्यूल से सुसज्जित हो सकते हैं, और समृद्ध सॉफ़्टवेयर परीक्षण मॉड्यूल की सुविधा प्रदान कर सकते हैं। चयन नमूने के आकार, विशिष्ट मानकों के अनुपालन, पूरी तरह से स्वचालित अवशिष्ट कतरनी परीक्षण की आवश्यकता और क्या उच्च कतरनी बल (10 केएन) की आवश्यकता है, पर आधारित होना चाहिए।
