स्वचालित मृदा हिमीकरण प्रक्रिया परीक्षक

उत्पाद विवरण

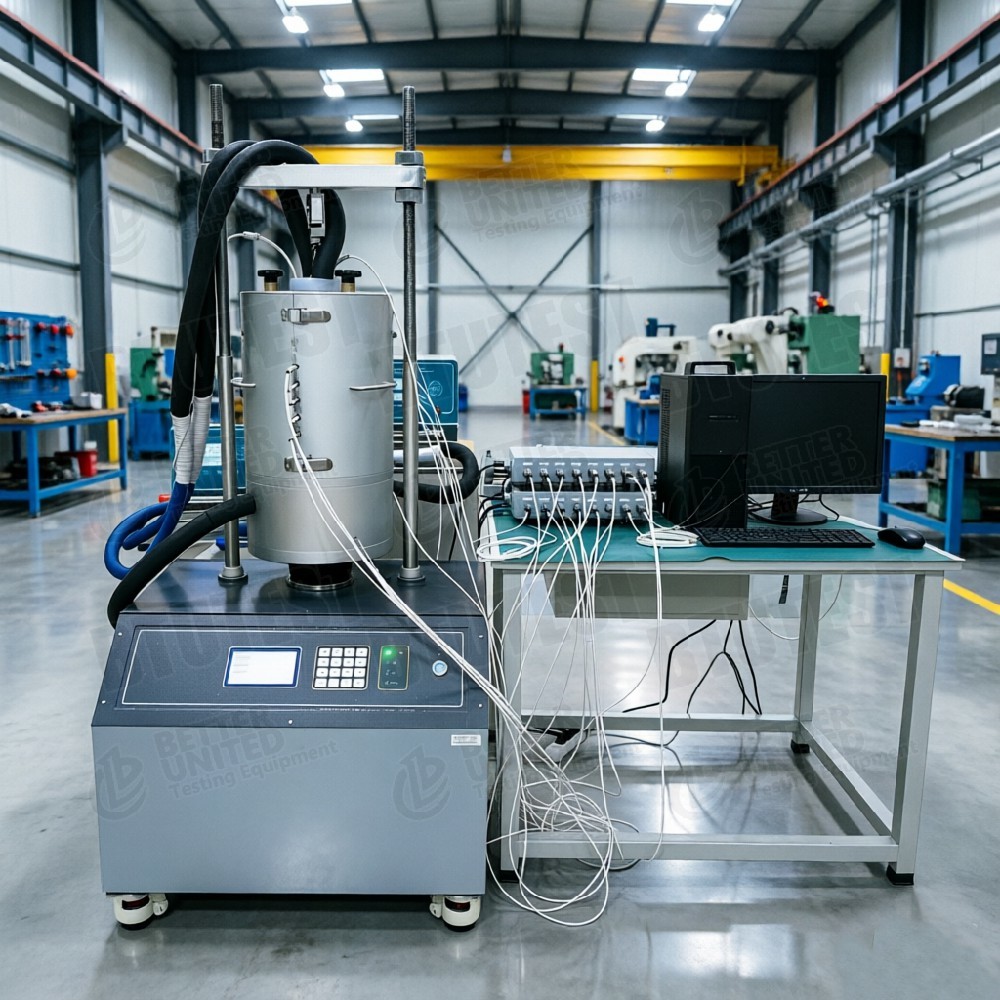

पूर्णतः स्वचालित मृदा हिमीकरण प्रक्रिया परीक्षक

नमूना:बीटीयू-एफएचए-1

विवरण

• उपकरण का नाम: पूर्णतः स्वचालित मृदा हिमीकरण प्रक्रिया परीक्षक
• नमूना: बीटीयू-एफएचए-1
• सिंहावलोकन: मिट्टी के जमने के दौरान तापमान क्षेत्र में परिवर्तन, पाले की मात्रा, पाले के उठाव बल और पानी के प्रवास का अध्ययन करने के लिए उपयोग किया जाता है। यह विभिन्न तापमान प्रवणताओं और हाइड्रोलिक हेड्स के तहत ठंढ का अनुकरण कर सकता है। जमी हुई मिट्टी की इंजीनियरिंग, सबग्रेड फ्रॉस्ट हेव रोकथाम अनुसंधान आदि के लिए उपयुक्त।
• मूलभूत प्रकार्य:
  • प्रोग्राम योग्य तरंगों (साइन, वर्ग, त्रिकोण, रैखिक, आदि) के साथ ऊपर और नीचे के सिरों पर स्वतंत्र तापमान नियंत्रण।
  • अक्षीय ठंढ भारी बल और विस्थापन (तनाव नियंत्रण या तनाव नियंत्रण) को मापता है।
  • जल आपूर्ति प्रणाली भूजल पुनर्भरण का अनुकरण करती है और ठंड के दौरान जल प्रवास की मात्रा को मापती है।
  • नमूने के अंदर सटीक तापमान क्षेत्र वितरण के लिए निर्मित 18 तापमान/आर्द्रता सेंसर और अधिग्रहण चैनल।

परीक्षण मानक (अंतर्राष्ट्रीय)

उपकरण की क्षमताओं (मिट्टी का जमना, पाला जमना, पानी का स्थानांतरण, तापमान प्रवणता) के आधार पर, निम्नलिखित अंतर्राष्ट्रीय मानक लागू होते हैं:

ध्यान दें: आमतौर पर फ्रॉस्ट हीव परीक्षण का पालन किया जाता हैएएसटीएम डी5918(ओपन-सिस्टम जल-आपूर्ति फ्रॉस्ट हेव) याएएसटीएम डी6035(फ्रीज़-पिघलना साइकिल चलाना)।

विशिष्टता (तकनीकी पैरामीटर)

विवरण

• स्वतंत्र शीर्ष/निचला तापमान नियंत्रण: शीर्षऔर नीचेवास्तविक वायु तापमान बनाम ज़मीनी तापमान प्रवणता (उदाहरण के लिए, ठंडे स्रोत के रूप में ठंडा तल) का अनुकरण करने के लिए अलग-अलग तापमान पर सेट किया जा सकता है।
• प्रोग्रामयोग्य तापमान तरंगरूप: साइन, वर्ग, त्रिकोण, रैखिक और मिश्रित तरंग रूपों का समर्थन करता है - दैनिक तापमान भिन्नता या शीत लहर जैसी प्राकृतिक प्रक्रियाओं का अनुकरण करता है।
• उच्च परिशुद्धता जल आपूर्ति प्रणाली: 0.03 मिलीलीटर सटीकता के साथ ठंड के दौरान पानी के प्रवास की मात्रा को मापता है - ठंड के मोर्चे से पानी के अवशोषण को अलग कर सकता है।
• ऊंचाई के साथ बहु-बिंदु तापमान माप: प्रत्येक 10 मिमी (लगभग 20 अंक) पर सेंसर - नमूने के अंदर तापमान क्षेत्र के विकास को सटीक रूप से मैप करता है।
• दोहरे नियंत्रण मोड: तनाव-नियंत्रित (निरंतर विस्थापन दर) और तनाव-नियंत्रित (निरंतर भार) दोनों - विभिन्न सीमा स्थितियों के लिए लचीले।
• पूरी तरह से स्वचालित चरण-आधारित परीक्षण: सॉफ्टवेयर परीक्षण चरणों को परिभाषित कर सकता है (उदाहरण के लिए, प्री‑कूल → स्थिर‑तापमान जमना → पिघलना → पुनः‑फ्रीज) और अंतिम स्थिति (जैसे, भारी सीमा या समय सीमा)।

आवेदन

• राजमार्ग और रेलवे सबग्रेड: पाले की रोकथाम, निम्न श्रेणी की मिट्टी में पाले की संवेदनशीलता का मूल्यांकन।
• पाइपलाइन इंजीनियरिंग: पर्माफ्रॉस्ट क्षेत्रों में दबी हुई पाइपलाइनों के लिए एंटी-फ्रॉस्ट-हीव डिजाइन।
• नहर एवं हाइड्रोलिक इंजीनियरिंग: पाले से पंक्तिबद्ध नहरों की क्षति प्रणाली।
• ठंडे क्षेत्रों में नींव का निर्माण: जमने-पिघलने के चक्र के तहत उथली नींव और ढेर की स्थिरता।
• कृत्रिम ज़मीन जमने का निर्माण: हिमीकरण विधि के दौरान तापमान क्षेत्र और जल प्रवास का अनुकरण।
• जलवायु परिवर्तन अनुसंधान: मिट्टी के यांत्रिक गुणों पर बार-बार जमने-पिघलने का प्रभाव।
• शहरी भूमिगत स्थान: सबवे सुरंगों और उपयोगिता सुरंगों पर पाले का भारी प्रभाव।

लाभ

• स्वतंत्र प्रोग्रामयोग्य शीर्ष/नीचे तापमान नियंत्रण: वास्तविक रूप से अलग-अलग हवा/जमीन के तापमान का अनुकरण करता है; मनमाना तापमान तरंगें उत्पन्न कर सकता है।
• उच्च-रिज़ॉल्यूशन विस्थापन और जल आपूर्ति माप: विस्थापन 0.001 मिमी, पानी की मात्रा 0.001 मिली - सूक्ष्म पैमाने पर ठंढ की शुरुआत और जल प्रवासन प्रक्रियाओं को पकड़ता है।
• मल्टी-सेंसर तापमान क्षेत्र पुनर्निर्माण: ऊंचाई के साथ वितरित 18 सेंसर - केवल एक बिंदु नहीं, बल्कि आंतरिक तापमान वितरण प्राप्त करते हैं।
• दोहरे नियंत्रण मोड (तनाव/खिंचाव): या तो स्थिर-दर संपीड़न या निरंतर ठंढ भारी बल की अनुमति देता है - क्षेत्र की स्थितियों के करीब।
• पूरी तरह से स्वचालित परीक्षण अनुक्रम: मल्टी-स्टेज (ठंडा करना, स्थिर तापमान, गर्म करना, पुनः-ठंड करना) और ऑटो-स्टॉप स्थितियां पूर्व-सेट की जा सकती हैं - अप्राप्य ऑपरेशन।
• विस्तृत तापमान सीमा: -20°C से +90°C तक - ठंढ से राहत, उच्च तापमान सुखाने/संकुचन और गर्मी हस्तांतरण परीक्षणों के लिए उपयुक्त।

क्या चुनें (चयन गाइड)

• मुख्य रूप से पाले की मात्रा और जल प्रवास का अध्ययन किया जा रहा है→ जल आपूर्ति प्रणाली और बहु-बिंदु तापमान सेंसर के साथ मानक विन्यास पर्याप्त है।
• जटिल तापमान में उतार-चढ़ाव का अनुकरण करने की आवश्यकता है (उदाहरण के लिए, दैनिक, शीत लहरें)→ प्रोग्रामेबल वेवफॉर्म फ़ंक्शन (पहले से ही इस मॉडल में शामिल) शामिल होना चाहिए।
• पाला भारी बल (तनाव नियंत्रण) मापने की आवश्यकता→ यह मॉडल तनाव नियंत्रण (0-1 एमपीए) का समर्थन करता है, ठंढ भारी बल को माप सकता है।
• क्या नमूने का आकार बदला जा सकता है?- यह मॉडल Φ100×H200 मिमी पर तय किया गया है; कस्टम आकार के लिए निर्माता से संपर्क करना आवश्यक है।
• मिट्टी की नमी वितरण को भी मापने की आवश्यकता है?- यह मॉडल जल सामग्री प्रोफ़ाइल को मापने के लिए 18 आर्द्रता सेंसर प्रदान करता है।
• स्वचालित फ़्रीज़-पिघलना चक्र की आवश्यकता है?- सॉफ्टवेयर स्वचालित रूप से कई चक्र सेट कर सकता है।

प्रक्रिया प्रवाह

उदाहरण:लगातार तापमान फ्रॉस्ट हीव परीक्षण(नीचे -10°C, शीर्ष +2°C, यूनिडायरेक्शनल ठंड)

• नमूना तैयारी: रीमोल्डेड या अबाधित मिट्टी, लक्ष्य घनत्व और पानी की मात्रा के लिए कॉम्पैक्ट - Φ100×H200 मिमी।
• सेंसर स्थापित करें: ऊंचाई के साथ हर 10 मिमी पर तापमान/आर्द्रता सेंसर लगाएं; डेटा अधिग्रहण से कनेक्ट करें.
• उपकरण में नमूना स्थापित करना: प्रेशर सेल या इंसुलेटिंग स्लीव में रखें; ऊपर और नीचे तापमान प्लेटों को कनेक्ट करें; जल आपूर्ति प्रणाली को कनेक्ट करें.
• परीक्षण पैरामीटर सेट करें:
  • निचला तापमान: -10°C, शीर्ष तापमान: +2°C (या साइन वेव)।
  • जल आपूर्ति दबाव: उदाहरण के लिए, 10 केपीए (भूजल स्तर का अनुकरण करता है)।
  • अक्षीय लोडिंग मोड: तनाव नियंत्रण (उदाहरण के लिए, ओवरबर्डन अनुकरण करने के लिए 0.1 एमपीए) या तनाव नियंत्रण.
• जमना शुरू करो: सॉफ़्टवेयर स्वचालित रूप से ठंडा हो जाता है; प्रत्येक बिंदु पर तापमान, पाले का विस्थापन, पानी की आपूर्ति की मात्रा, समय के साथ अक्षीय बल को रिकॉर्ड करता है।
• अंतिम स्थितियों की जाँच करें: उदाहरण के लिए, पाले की मात्रा 5 मिमी तक पहुंच जाती है, या जमने के 72 घंटे पूरे हो जाते हैं।
• अंत परीक्षण: तापमान नियंत्रण बंद करो; पिघलने के बाद, नमूना हटा दें; यदि आवश्यक हो तो फोटो खींचे या तौलें।
• डेटा विश्लेषण: प्लॉट तापमान क्षेत्र प्रोफाइल, फ्रॉस्ट हेव बनाम टाइम कर्व्स, संचयी जल प्रवासन कर्व्स; पाला भारी अनुपात, पाला भारी बल आदि की गणना करें।
