बड़े प्रत्यक्ष कतरनी सरल कतरनी उपकरण

उत्पाद विवरण

बड़े प्रत्यक्ष कतरनी/सरल कतरनी उपकरण - श्रृंखला अवलोकन

विवरण

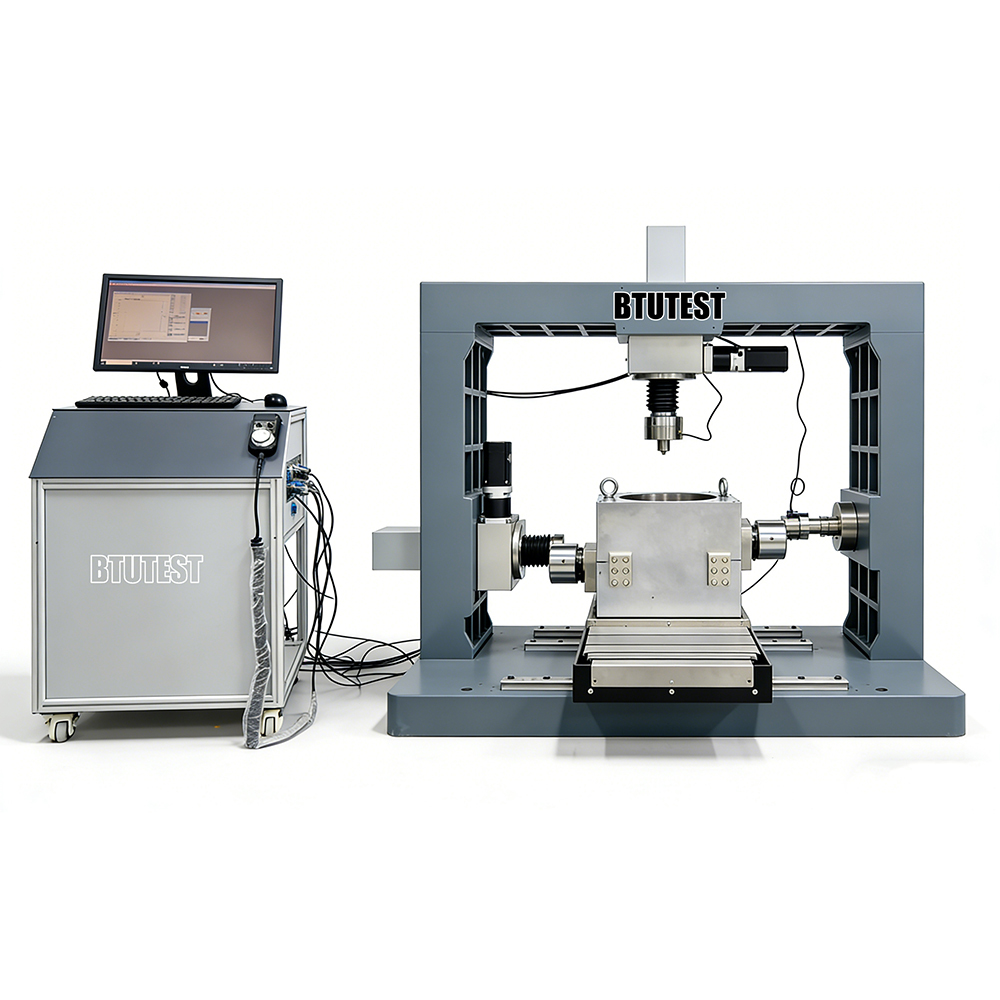

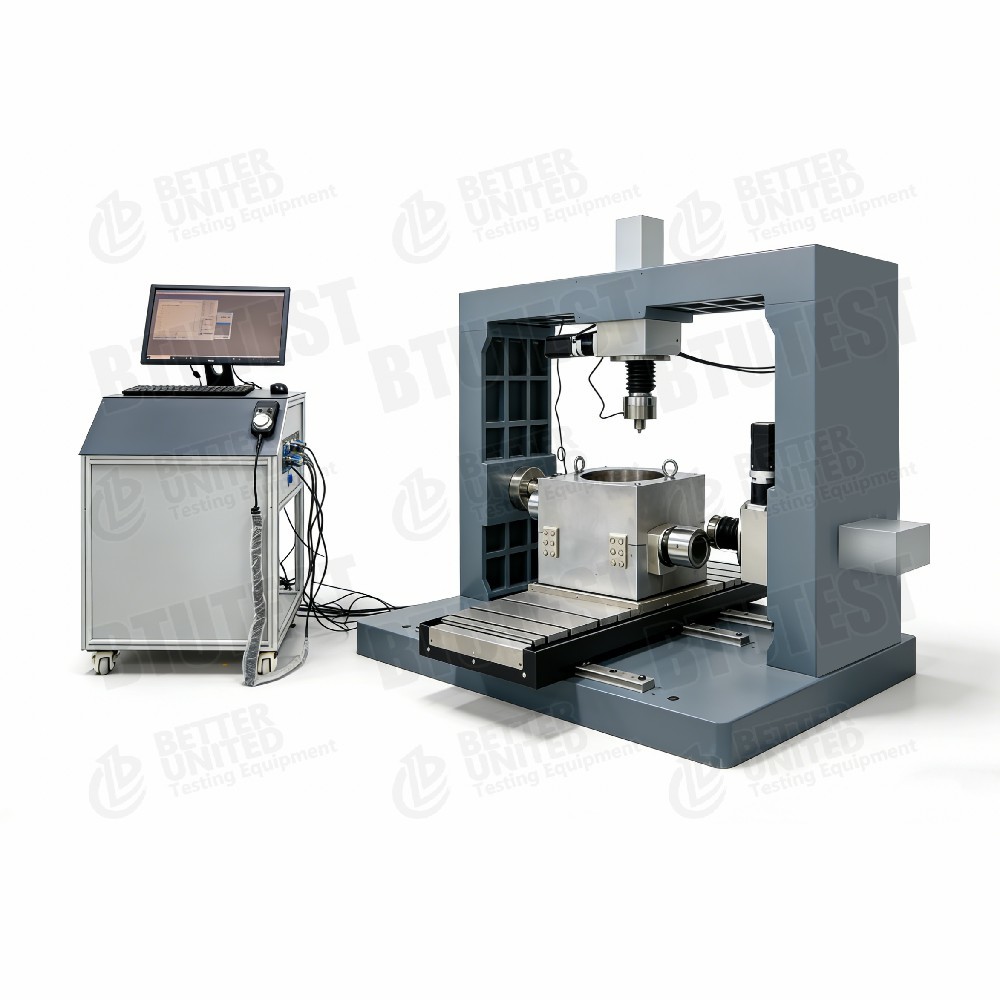

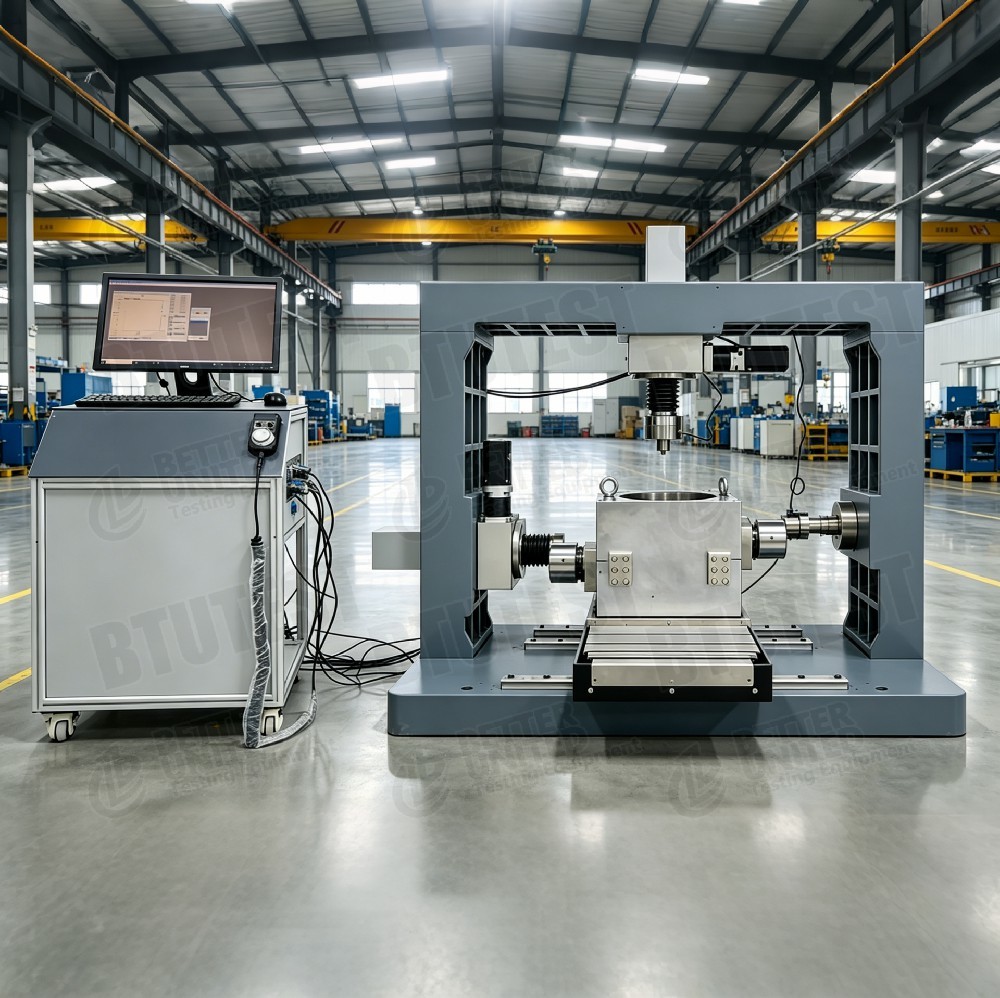

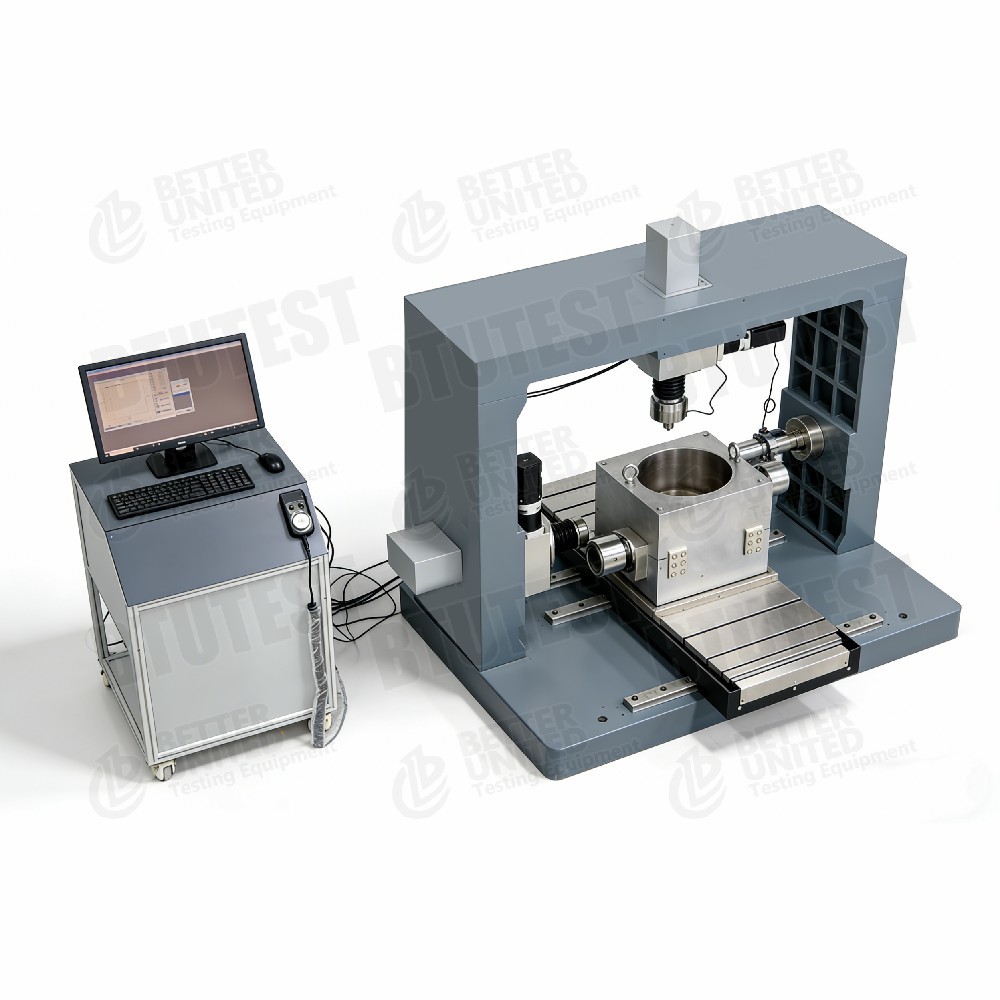

इस श्रृंखला में शामिल हैंबड़े प्रत्यक्ष कतरनी/सरल कतरनी उपकरणमोटे दाने वाली मिट्टी, रॉकफिल, जियोसिंथेटिक्स, मिट्टी-संरचना इंटरफेस और अन्य बड़े आकार के नमूनों के कतरनी परीक्षण के लिए डिज़ाइन किया गया है। उपकरण एक अलग करने योग्य गैन्ट्री प्रतिक्रिया फ्रेम का उपयोग करता है और विभिन्न बल रेंज और नमूना आकार विकल्प प्रदान करता है। मुख्य मॉडलों में शामिल हैं:

पहला समूह (बड़े प्रत्यक्ष कतरनी/सरल कतरनी उपकरण)

• बीटीयू-डीडीएस-100: 100 टी (1200 केएन) वर्ग, अधिकतम। नमूना L.750×B.750×H.400 मिमी
• बीटीयू-DDS-40FM: 40 टी (400 केएन) वर्ग, नमूना Ø500×एच.300 मिमी या 300×300×300 मिमी
• बीटीयू-DDS-35FM: 20 टी (200 केएन) वर्ग, नमूना 300×300×300 मिमी या 200×200×200 मिमी

दूसरा समूह (पूरी तरह से स्वचालित बड़े प्रत्यक्ष कतरनी उपकरण)

• बीटीयू-DDS-35F: 20 टी (200 केएन) वर्ग, नमूना 300/150/200/100 मिमी
• बीटीयू-DDS-45F: 40 टी (400 केएन) वर्ग, नमूना 500 मिमी (वर्ग या गोल)

सामान्य सुविधाएं:

• मानक समेकन, मानक कतरनी, तेज कतरनी, प्रत्यागामी कतरनी, चक्रीय कतरनी, रियोलॉजिकल प्रत्यक्ष कतरनी, सरल कतरनी, आदि में सक्षम।
• मल्टी-चैनल डेटा अधिग्रहण इकाई और विंडोज अधिग्रहण/प्रसंस्करण सॉफ्टवेयर से लैस।
• क्षैतिज कतरनी गति स्थिर रूप से समायोज्य (0.00001-10 मिमी/मिनट)।
• वैकल्पिक उन्नयन: इंटरफ़ेस कतरनी, सरल कतरनी, तापमान नियंत्रण, आदि।

परीक्षण मानक (अंतर्राष्ट्रीय)

• एएसटीएम डी3080(प्रत्यक्ष कतरनी परीक्षण)
• एएसटीएम डी5321(जियोसिंथेटिक-मृदा इंटरफ़ेस प्रत्यक्ष कतरनी)
• एएसटीएम डी6243(जियोसिंथेटिक-मृदा इंटरफ़ेस कतरनी ताकत)
• एएसटीएम डी3080‑04(मोटे अनाज वाली मिट्टी के लिए बड़े पैमाने पर प्रत्यक्ष कतरनी)
• एएसटीएम डी6528(सरल कतरनी परीक्षण)
• आईएसओ 17892‑10(प्रत्यक्ष कतरनी परीक्षण)
• बीएस 1377‑7(प्रत्यक्ष कतरनी परीक्षण)
• एन 1997‑2(यूरोकोड 7 - भाग 2)

श्रृंखला बड़े नमूनों, मोटे दाने वाली मिट्टी, इंटरफ़ेस कतरनी और सरल कतरनी परीक्षणों के लिए इन मानकों की आवश्यकताओं को पूरा करती है।

विनिर्देश

दो स्क्रीनशॉट के आधार पर, प्रत्येक मॉडल के मापदंडों को निम्नानुसार संक्षेपित किया गया है (दोनों छवियों से संयुक्त कुछ डेटा):

> नोट: BTU-DDS-35FM फ़्रेम क्षमता 1200 kN लिखी गई है लेकिन ऊर्ध्वाधर लोडिंग केवल 200 kN है - संभवतः एक टाइपो; वास्तविक फ़्रेम क्षमता लोडिंग क्षमता से मेल खाना चाहिए।

डीetail

• वियोज्य गैन्ट्री प्रतिक्रिया फ्रेम- परिवहन और साइट पर स्थापित करने में आसान; बड़े नमूनों और उच्च भार के लिए उपयुक्त।
• एकाधिक नमूना आकार- 100 मिमी से 750 मिमी तक की पार्श्व लंबाई/व्यास, मोटे मिट्टी और रॉकफिल को कवर करता है जिसे पारंपरिक त्रिअक्षीय कोशिकाओं में परीक्षण नहीं किया जा सकता है।
• कतरनी बॉक्स उठाने की प्रणाली- सबसे बड़े मॉडल (100T) के लिए इलेक्ट्रिक होइस्ट, मध्यम मॉडल के लिए मैनुअल होइस्ट या चेन ब्लॉक, भारी कतरनी बक्से को संभालने की सुविधा।
• उच्च सटीकता लोड कोशिकाएं- सटीकता ±0.1% एफएस उच्च टन भार पर सटीक माप सुनिश्चित करता है।
• विस्तृत चरणरहित गति सीमा- 0.00001-10 मिमी/मिनट, तेजी से कतरनी के लिए रेंगने का अनुकरण करने में सक्षम।
• सरल कतरनी क्षमता- कुछ मॉडलस्टैकिंग-रिंग शीयर बक्से का उपयोग करके सरल कतरनी परीक्षणों का समर्थन करें।
• समृद्ध सॉफ़्टवेयर मॉड्यूल- मानक समेकन, मानक कतरनी, प्रत्यागामी कतरनी, तेज कतरनी, चक्रीय कतरनी, रियोलॉजी, सरल कतरनी, आदि शामिल करें; उपयोगकर्ता आवश्यकतानुसार संयोजन कर सकते हैं।
• लचीलेपन को उन्नत करें- सॉफ़्टवेयर अपग्रेड (युग्मन मॉड्यूल) और हार्डवेयर विकल्प (इंटरफ़ेस कतरनी, तापमान नियंत्रण) उपलब्ध हैं।

आवेदन

• मोटे दाने वाली मिट्टी और चट्टानी मिट्टी- ऊंचे बांधों, उपश्रेणियों, खदान अपशिष्ट डंपों और अन्य बड़े पैमाने पर इंजीनियरिंग भरावों के लिए कतरनी शक्ति पैरामीटर निर्धारित करें।
• मृदा-संरचना इंटरफ़ेस- ढेर-मिट्टी, बनाए रखने वाली दीवार-मिट्टी, पाइप-मिट्टी, आदि की घर्षण विशेषताओं का अध्ययन करें (वैकल्पिक इंटरफ़ेस कतरनी मॉड्यूल की आवश्यकता है)।
• भू संश्लेषण- जियोटेक्सटाइल्स, जियोमेम्ब्रेंस, जियोग्रिड्स और मिट्टी के बीच इंटरफ़ेस कतरनी ताकत।
• सरल कतरनी परीक्षण- मृदा अनिसोट्रॉपी या चक्रीय प्रतिक्रिया का अध्ययन करने के लिए सरल कतरनी तनाव स्थितियों का अनुकरण करें।
• प्रत्यावर्ती और चक्रीय कतरनी- बार-बार लोड होने (जैसे, भूकंप, लहरें) के तहत ताकत में गिरावट और अवशिष्ट ताकत का मूल्यांकन करें।
• रियोलॉजिकल व्यवहार- निरंतर भार के तहत रेंगना।
• उच्च-टन भार परीक्षण- 1200 kN तक ऊर्ध्वाधर बल, उच्च शक्ति वाले रॉक इंटरफेस या बड़े बोल्डर के लिए उपयुक्त।

लाभ

• उच्च क्षमता और बड़े आकार- 1200 kN तक बल और नमूना 750×750×400 मिमी, फ़ील्ड-ग्रेडेड भरण के सीधे परीक्षण की अनुमति देता है और स्केल प्रभावों से बचता है।
• मॉड्यूलर फ्रेम- आसान परिवहन और स्थापना के लिए वियोज्य निर्माण, सीमित प्रयोगशाला स्थान या साइट पर उपयोग के लिए उपयुक्त।
• उच्च माप सटीकता- लोड सेल ±0.1% एफएस, विस्थापन रिज़ॉल्यूशन 0.001 मिमी (1 माइक्रोन) तक।
• मल्टी-फंक्शन परीक्षण- एक मशीन प्रत्यक्ष कतरनी, सरल कतरनी, प्रत्यावर्ती कतरनी, चक्रीय कतरनी, रियोलॉजी आदि कार्य कर सकती है।
• विस्तृत गति सीमा- अत्यंत धीमी गति से रेंगने से लेकर तेज़ कतरनी तक, विभिन्न मानकों को पूरा करना।
• स्वचालित अधिग्रहण और प्रसंस्करण- विंडोज़ सॉफ़्टवेयर स्वचालित रूप से डेटा एकत्र करता है, वास्तविक समय वक्र प्रदर्शित करता है, और ताकत मापदंडों की गणना करता है।
• विस्तार- भविष्य की अनुसंधान आवश्यकताओं के लिए वैकल्पिक इंटरफ़ेस कतरनी, तापमान नियंत्रण, युग्मन मॉड्यूल।
• मजबूत और सुरक्षित- अधिभार संरक्षण के साथ मजबूत प्रतिक्रिया फ्रेम।

क्या चुनें

परीक्षण आवश्यकताओं के आधार पर उपयुक्त मॉडल का चयन करें:

मांग	अनुशंसित मॉडल	कारण
सबसे बड़ा नमूना 750×750 मिमी, बहुत अधिक भार (≥1000 kN)	बीटीयू-डीडीएस-100	1200 केएन ऊर्ध्वाधर/क्षैतिज बल, विद्युत लहरा
500 मिमी, 400 केएन बल तक का नमूना	बीटीयू-डीडीएस-40एफएम या डीडीएस-45एफ	40FM सरल कतरनी का समर्थन करता है; 45F केवल प्रत्यक्ष कतरनी है
300 मिमी, 200 केएन बल तक का नमूना	बीटीयू-डीडीएस-35एफएम या डीडीएस-35एफ	35FM सरल कतरनी का समर्थन करता है; 35F केवल प्रत्यक्ष कतरनी है
सरल कतरनी की आवश्यकता है (स्टैकिंग रिंग्स)	डीडीएस-100/40एफएम/35एफएम	इन मॉडलों में स्पष्ट रूप से सरल कतरनी फ़ंक्शन शामिल है
चक्रीय या प्रत्यागामी कतरनी की आवश्यकता है	सभी मॉडल समर्थन करते हैं (सॉफ़्टवेयर मॉड्यूल)	पुष्टि करें कि सॉफ़्टवेयर में आवश्यक मॉड्यूल शामिल है
इंटरफ़ेस कतरनी (मिट्टी-संरचना) की आवश्यकता है	वैकल्पिक "इंटरफ़ेस कतरनी मॉड्यूल" वाला कोई भी मॉडल	अतिरिक्त फिक्स्चर की आवश्यकता है
तापमान नियंत्रण की आवश्यकता (जमी हुई मिट्टी या उच्च तापमान)	वैकल्पिक तापमान नियंत्रण इकाई /45	निर्माता के साथ तापमान सीमा सत्यापित करें
बजट सीमित, नमूना ≤300 मिमी, बल ≤200 केएन	बीटीयू-डीडीएस-35एफ	अच्छी लागत-प्रदर्शन, पूर्ण कार्य
बड़े पैमाने पर अनुसंधान, अधिकतम लचीलापन	बीटीयू-डीडीएस-100	उच्चतम बल और आकार, साथ ही वैकल्पिक युग्मन मॉड्यूल

> नोट: DDS-40FM/35FM में "FM" का अर्थ संभवतः "डायरेक्ट शियर + सिंपल शियर" है। DDS-35F/45F केवल प्रत्यक्ष कतरनी (कोई साधारण कतरनी नहीं) का समर्थन कर सकता है। चयन करते समय सॉफ़्टवेयर मॉड्यूल की उपलब्धता की पुष्टि करें।

प्रक्रिया प्रवाह

उदाहरण:बड़े रॉकफिल प्रत्यक्ष कतरनी परीक्षण (बीटीयू-डीडीएस-100, नमूना 750×750×400 मिमी, निरंतर सामान्य तनाव)

• नमूना तैयारी
  • क्षेत्र के उन्नयन के अनुसार रॉकफिल सामग्री तैयार करें, पानी की मात्रा को नियंत्रित करें, घनत्व को लक्षित करने के लिए परतों में कॉम्पैक्ट करें।
  • नमूना आकार 750×750×400 मिमी; कुल द्रव्यमान कई टन हो सकता है।
• कतरनी बॉक्स स्थापना
  • निचले कतरनी बॉक्स को फ्रेम बेस पर रखने के लिए इलेक्ट्रिक होइस्ट का उपयोग करें।
  • नमूने को निचले बॉक्स में रखें, सतह को समतल करें।
  • ऊपरी कतरनी बॉक्स को रखें और ऊर्ध्वाधर लोडिंग प्लेट संलग्न करें।
• सेंसर स्थापित करें
  • ऊर्ध्वाधर लोड सेल (1200 केएन) और क्षैतिज लोड सेल (1200 केएन) स्थापित करें।
  • ऊर्ध्वाधर विस्थापन सेंसर (एकाधिक, उदाहरण के लिए, प्रत्येक कोने पर एक) और क्षैतिज विस्थापन सेंसर स्थापित करें।
  • डेटा लॉगर को कंप्यूटर से कनेक्ट करें.
• सामान्य तनाव लागू करें
  • ऊर्ध्वाधर लोडिंग सिस्टम के माध्यम से लक्ष्य सामान्य तनाव (उदाहरण के लिए, 500 केपीए, कुल बल ≈ 0.5 एमपीए × 0.5625 वर्ग मीटर = 281 केएन) लागू करें।
  • सॉफ़्टवेयर प्रारंभ करें और लंबवत विरूपण (समेकन) को स्थिर होने तक रिकॉर्ड करें।
• कतरनी पैरामीटर सेट करें
  • "मानक कतरनी मॉड्यूल" चुनें।
  • कतरनी दर निर्धारित करें (उदाहरण के लिए, 1 मिमी/मिनट)।
  • कतरनी विस्थापन सीमा निर्धारित करें (उदाहरण के लिए, 50 मिमी या नमूना पक्ष की लंबाई का 6‑10%)।
  • प्रत्यागामी कतरनी के लिए, चक्रों की संख्या और विस्थापन आयाम निर्धारित करें।
• कतरनी शुरू करो
  • ऊपरी (या निचले) कतरनी बॉक्स को धकेलने के लिए क्षैतिज लोडिंग सिस्टम शुरू करें।
  • सॉफ्टवेयर वास्तविक समय में क्षैतिज कतरनी बल, क्षैतिज विस्थापन, ऊर्ध्वाधर विस्थापन और समय को रिकॉर्ड करता है।
  • प्लॉट अपरूपण तनाव-विस्थापन वक्र।
• रुकने की स्थिति
  • जब पूर्व निर्धारित विस्थापन पहुँच जाता है या स्पष्ट शिखर कतरनी तनाव में गिरावट के बाद स्वचालित रूप से बंद हो जाता है।
• जुदा करना और सफाई करना
  • सामान्य बल उतारें, क्षैतिज पिस्टन वापस लें।
  • ऊपरी कतरनी बॉक्स को उठाएं, नमूना हटाएं, कतरनी बॉक्स को साफ करें।
• डाटा प्रासेसिंग
  • सॉफ्टवेयर चरम कतरनी तनाव की गणना करता है।
  • विभिन्न सामान्य तनावों पर परीक्षणों के लिए, c और φ प्राप्त करने के लिए मोहर-कूलम्ब लिफाफे को प्लॉट करें।
  • यदि प्रत्यावर्ती कतरनी का प्रदर्शन किया गया था, तो अवशिष्ट शक्ति प्राप्त करें।
  • परीक्षण रिपोर्ट तैयार करें.

> **सरल कतरनी परीक्षणों के लिए**: स्टैकिंग-रिंग शीयर बॉक्स का उपयोग करें, कतरनी के दौरान निरंतर मात्रा (अनड्रेस्ड) या स्थिर ऊंचाई (ड्रेस्ड) बनाए रखें, और सॉफ्टवेयर में "सरल शीयर मॉड्यूल" का चयन करें।

सारांश:बड़े प्रत्यक्ष कतरनी/सरल कतरनी उपकरण की यह श्रृंखला 20 टी से 100 टी तक बल रेटिंग और 100 मिमी से 750 मिमी तक नमूना आकार को कवर करती है। यह प्रत्यक्ष कतरनी, सरल कतरनी, प्रत्यावर्ती कतरनी, चक्रीय कतरनी, रियोलॉजी और अन्य परीक्षण कर सकता है। यह मोटे मिट्टी, रॉकफिल, मिट्टी-संरचना इंटरफेस और जियोसिंथेटिक्स के बड़े पैमाने पर परीक्षण के लिए उपयुक्त है। चयन अधिकतम नमूना आकार, आवश्यक बल, सरल कतरनी क्षमता की आवश्यकता और भविष्य के उन्नयन आवश्यकताओं पर आधारित होना चाहिए। बीटीयू-डीडीएस-100 बड़े पैमाने पर इंजीनियरिंग अनुसंधान के लिए शीर्ष-स्तरीय कॉन्फ़िगरेशन है; डीडीएस-35एफ/45एफ लागत प्रभावी पूर्णतः स्वचालित प्रत्यक्ष कतरनी प्रणाली हैं; एफएम श्रृंखला अतिरिक्त रूप से सरल कतरनी क्षमता प्रदान करती है।
