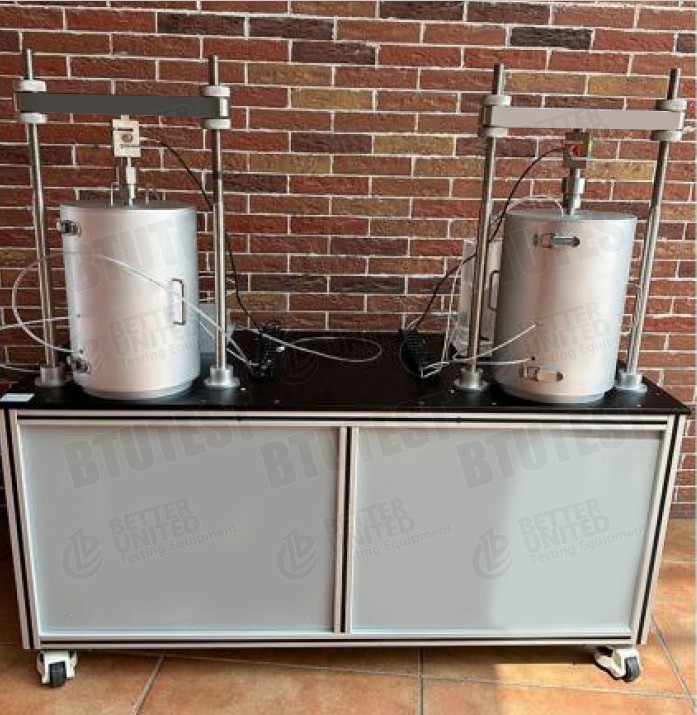

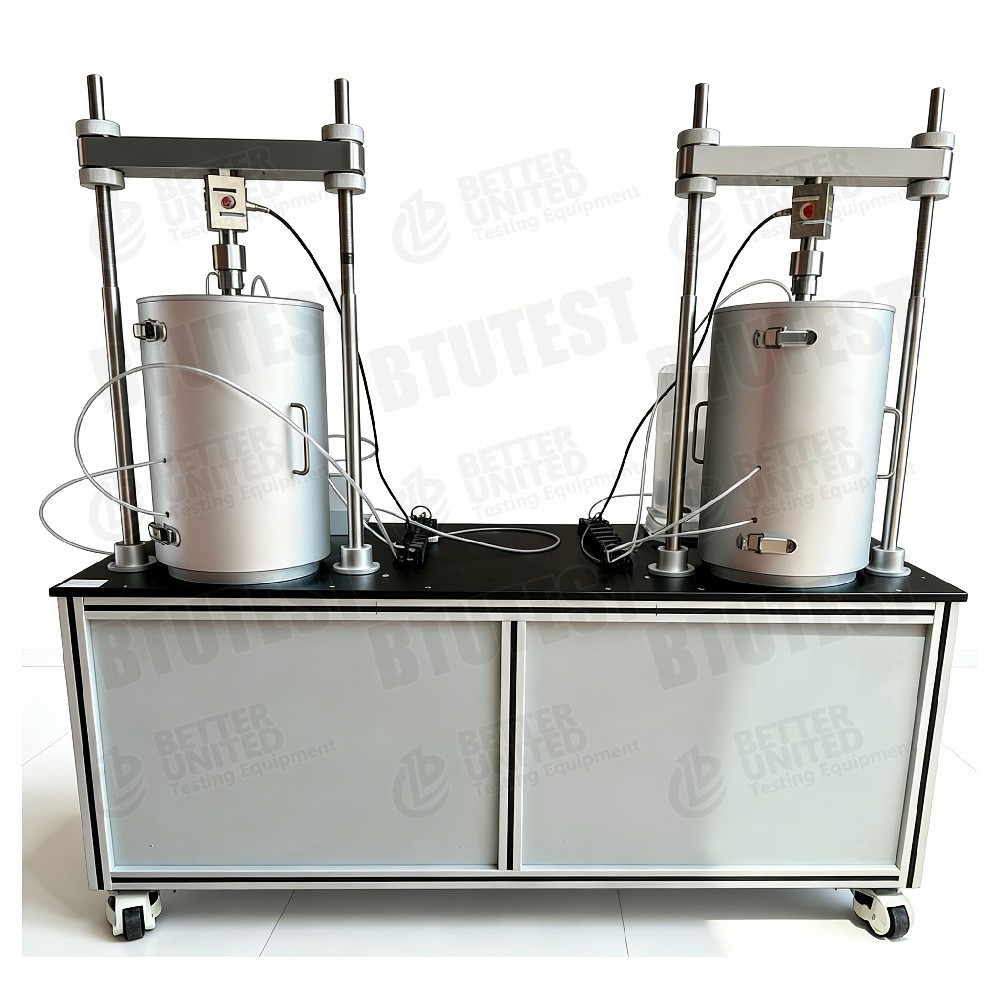

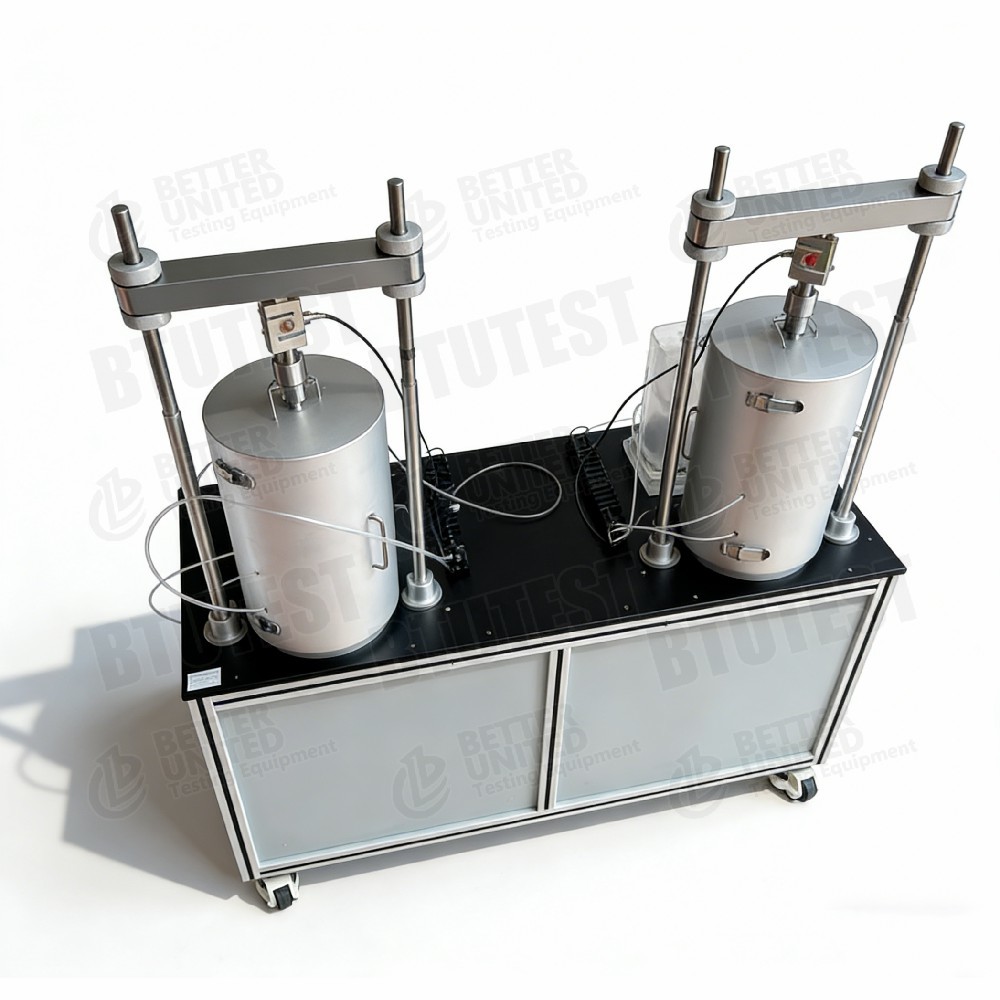

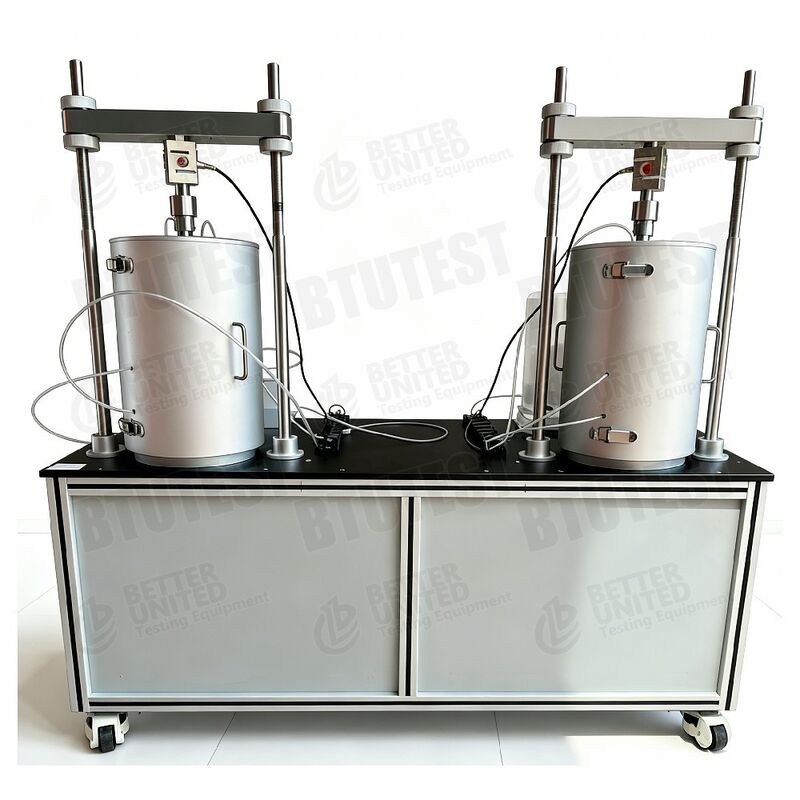

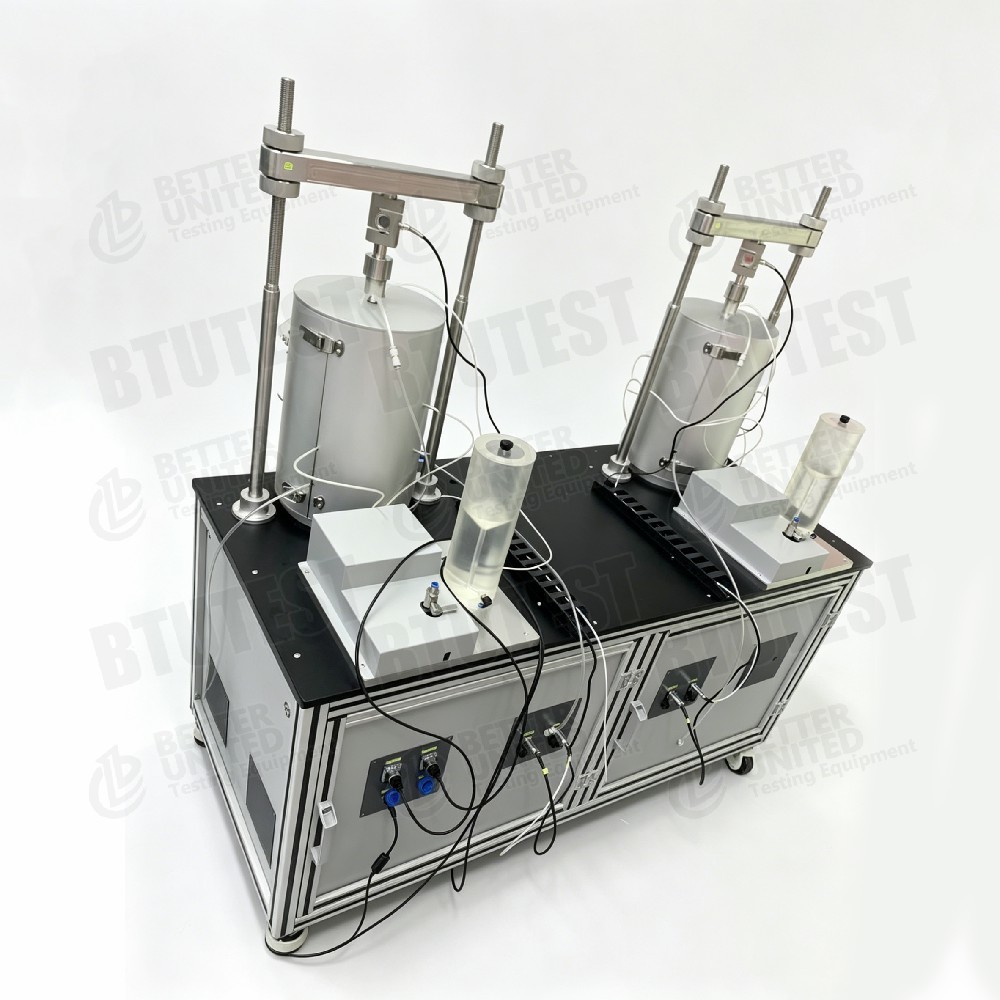

स्वचालित तापमान-नियंत्रित असंतृप्त मृदा त्रिअक्षीय उपकरण

उत्पाद विवरण

1वर्णन

यह उपकरण एकपूरी तरह से स्वचालित तापमान नियंत्रित असंतृप्त मिट्टी त्रिअक्षीय उपकरण (बहु-इकाई सक्षम), मॉडलबीटीयू-टीटीएस-1यूटीयह एक विशेष उपकरण है जो एक अशोषित मिट्टी ट्राईएक्सियल उपकरण में एक तापमान नियंत्रण प्रणाली को एकीकृत करता है, जिसमें जटिल युग्मित परीक्षण शामिल हैंतनाव पथ, तापमान नियंत्रण और सूखने-वीटिंग चक्रयह प्रणाली एक दो कक्षीय दबाव सेल, उच्च परिशुद्धता दबाव/वॉल्यूम नियंत्रकों और चार आयामी नियंत्रण सॉफ्टवेयर (अक्षीय तनाव, रेडियल तनाव, छिद्र वायु दबाव,छिद्र जल का दबाव)यह पर्यावरण भू-तकनीकी इंजीनियरिंग में थर्मो-हाइड्रो-मैकेनिकल युग्मित व्यवहार का अध्ययन करने के लिए उपयुक्त है।

2. परीक्षण मानक

दBTU-TTS-1UT पूर्ण स्वचालित तापमान नियंत्रित असंतृप्त मिट्टी त्रिअक्षीय उपकरण (बहु-इकाई सक्षम)निम्नलिखित नवीनतम अंतरराष्ट्रीय मानकों की आवश्यकताओं को पूरा करने या उससे अधिक करने के लिए डिज़ाइन और निर्मित किया गया है:

• ASTM D6836-25मृदा जल विशेषता वक्र (SWCC) निर्धारण
• ASTM D5298-16फ़िल्टर पेपर का उपयोग करके मिट्टी की क्षमता (सक्शन) का मापन
• ASTM D3999-11चक्रात्मक त्रिअक्षीय यंत्रों का उपयोग करने वाली मिट्टी के मॉड्यूलस और डम्पिंग गुण (असंतृप्त मिट्टी सहित)
• ASTM D7012-23विभिन्न तनावों और तापमानों में संपीड़न शक्ति और लोचदार मॉड्यूल
• ASTM D4767-11 ((2020)️ एकजुट अनड्रेनेड (CU) ट्राईएक्सियल संपीड़न परीक्षण
• ASTM D7181-20️ समेकित निकाला हुआ (सीडी) त्रिकोणीय संपीड़न परीक्षण
• ASTM D2850-26️ गैर-संचित-अविघटित (यूयू) त्रिकोणीय संपीड़न परीक्षण
• आईएसओ 17892-9:2018जल संतृप्त मिट्टी पर समेकित त्रि अक्षीय संपीड़न परीक्षण
• एएसटीएम डी 2434-26घना-अनाज वाली मिट्टी का लगातार सिर पारगम्यता
• ASTM D5084-24लचीली दीवार पारगम्यता का उपयोग करके हाइड्रोलिक चालकता
• EN ISO 17892-8:2018️ गैर-संचित अनड्रेनेड ट्राईएक्सियल परीक्षण (यूरोपीय)
• बीएस 1377-7:1990कतरनी शक्ति परीक्षण (कुल तनाव / तनाव पथ)

3विनिर्देश (पैरामीटर)

सॉफ्टवेयर मॉड्यूल: डेटा अधिग्रहण, असंतृप्त मिट्टी की समेकन, असंतृप्त मिट्टी के तनाव के त्रि-अक्षीय परीक्षण, असंतृप्त मिट्टी तनाव पथ, चार आयामी नियंत्रण, असंतृप्त मिट्टी के त्रि-अक्षीय क्रॉप,सूखने-वीटिंग चक्र परीक्षण मॉड्यूल, तापमान नियंत्रण परीक्षण उपकरण।

4विवरण (तकनीकी विवरण)

• दो कक्ष दबाव सेल: सूखने और गीला करने की प्रक्रियाओं के दौरान आंतरिक और बाहरी कक्षों के स्वतंत्र या एक साथ लोड करने की अनुमति देने वाले सूखने-वीटिंग चक्र परीक्षणों के लिए डिज़ाइन किया गया है।
• चार आयामी नियंत्रण: सॉफ्टवेयर स्वतंत्र रूप से अक्षीय तनाव, रेडियल तनाव (सेल दबाव), छिद्र वायु दबाव और छिद्र जल दबाव को नियंत्रित कर सकता है, जिससे वास्तविक बहु-क्षेत्र युग्मित परीक्षण प्राप्त होता है।
• उच्च परिशुद्धता वॉल्यूम नियंत्रक: सेल और छिद्रों के पानी के नियंत्रकों में 1kPa का संकल्प और ±1kPa की पूर्ण सटीकता होती है; छिद्रों के वायु दबाव नियंत्रक में ±1kPa की सटीकता और 0.1kPa का संकल्प होता है।
• अक्षीय भार प्रणाली: अधिकतम जोर 10kN, सटीकता ± 0.1% F.S; गति रेंज 0.00001~10 मिमी/मिनट, स्ट्रोक 100 मिमी, तेजी से आगे/बदलाव समारोह के साथ।
• तापमान नियंत्रण प्रणाली: -5°C ~ +100°C, सटीकता ±0.1°C, ठंड-गलना, उच्च तापमान, स्थिर तापमान और अन्य थर्मल स्थितियों का अनुकरण करने में सक्षम।
• सूखने-वीटिंग चक्र मॉड्यूल: सूखी (हवा के दबाव को बढ़ाने / पानी के दबाव को कम) और गीला (हवा के दबाव को कम / पानी के दबाव को बढ़ाने) चक्र का समर्थन करता है,तनाव पथ और तापमान नियंत्रण के साथ जोड़ा गया है, जलवायु पर्यावरण भू-तकनीक के लिए उपयुक्त है.
• बहु-इकाई सक्षम: कई नमूनों के एक साथ परीक्षण के लिए समानांतर में कई दबाव कोशिकाओं को जोड़ने की क्षमता का सुझाव देता है।

5आवेदन

• पर्यावरण भू-तकनीकी इंजीनियरिंग: संयुग्मित सुखाने-भिगोने के चक्रों और तापमान परिवर्तनों के तहत मिट्टी की यांत्रिक प्रतिक्रिया
• जलवायु परिवर्तन और बुनियादी ढांचा: ढलानों पर वर्षा-वाष्पीकरण चक्रों के प्रभाव, उपवर्ग, लैंडफिल कवर
• फ्रीज-डाई अध्ययन: शून्य से नीचे के तापमान (-5 डिग्री सेल्सियस) पर असंतृप्त मिट्टी का व्यवहार
• परमाणु अपशिष्ट भंडारण बफर सामग्री: थर्मो-हाइड्रो-मैकेनिकल युग्मन (जैसे, बेंटोनाइट)
• गर्म और नम क्षेत्रों में फाउंडेशन उपचारउच्च तापमान और उच्च आर्द्रता के तहत मिट्टी की ताकत और विरूपण
• एनर्जी पाइलें और ग्राउंड सोर्स हीट पंप: ढेर-मिट्टी इंटरफेस के यांत्रिक गुणों पर तापमान का प्रभाव
• शिक्षण और अत्याधुनिक अनुसंधान: बहु-क्षेत्र जुड़ा मिट्टी यांत्रिकी शिक्षण और अनुसंधान

6लाभ

• व्यापक तापमान सीमा: -5°C ~ +100°C, जमे हुए पिघलने और उच्च तापमान दोनों परिदृश्यों को कवर करता है
• पूरी तरह से स्वचालित तापमान नियंत्रित असंतृप्त मिट्टी त्रि-अक्षीय उपकरण: तापमान और चूषण मार्गों के लिए कोई मैन्युअल हस्तक्षेप की आवश्यकता नहीं है
• दो कक्ष दबाव सेल: विशेष रूप से सुखाने-वीटिंग चक्रों के लिए डिज़ाइन किया गया, सटीक वॉल्यूम परिवर्तन माप
• चार आयामी स्वतंत्र नियंत्रण: अक्षीय तनाव, सेल दबाव, छिद्र वायु दबाव, छिद्र पानी का दबाव
• उच्च परिशुद्धता सेंसर और नियंत्रक: दबाव सटीकता ±1kPa, जोर सटीकता ±0.1% F.S.
• समृद्ध सॉफ्टवेयर मॉड्यूल: समेकन, तनाव त्रि-अक्षीय, तनाव पथ, रेंगना, सूखने-भिगोने के चक्र, तापमान नियंत्रण शामिल हैं
• बहु-इकाई सक्षम: उच्च परीक्षण दक्षता के लिए कई दबाव कोशिकाओं के समानांतर कनेक्शन का समर्थन करता है
• आयातित सिरेमिक डिस्क: 500kPa उच्च वायु प्रवेश मूल्य, स्थिर प्रदर्शन

8क्या चुनें (चयन मार्गदर्शिका)

9प्रक्रिया प्रवाह

• नमूना तैयार करना→ Ø39.1mm × H80mm की एक असंतृप्त मिट्टी का नमूना तैयार करें
• सिरेमिक डिस्क और नमूना स्थापित करें→ उच्च हवा प्रवेश सिरेमिक डिस्क (पूर्व संतृप्त) स्थापित करें और दोहरी कक्ष दबाव सेल में जगह
• तापमान सेट करें→ लक्ष्य तापमान सेट करें (उदाहरण के लिए, -5°C या +60°C); तापमान के स्थिर होने की प्रतीक्षा करें (सटीकता ±0.1°C)
• संतृप्ति और चूषण संतुलन→ लक्ष्य मैट्रिक सक्शन तक पहुंचने के लिए अक्ष अनुवाद तकनीक का उपयोग करके छिद्र वायु दबाव और छिद्र जल दबाव लागू करें
• सूखने-भिगोने के चक्र (वैकल्पिक)→ सूखने (हवा के दबाव को बढ़ाने / पानी के दबाव को कम करने) और गीला करने (हवा के दबाव को कम करने / पानी के दबाव को बढ़ाने) को एक प्रोग्राम किए गए अनुक्रम के अनुसार करें;रिकॉर्ड मात्रा और पानी की मात्रा में परिवर्तन
• समेकन का चरण→ नेट सेल दबाव लागू करें; रिकॉर्ड मात्रा परिवर्तन
• कतरनी या तनाव पथ चरण→ निरंतर तनाव कतरनी या कस्टम तनाव पथ (चार आयामी नियंत्रण) का प्रदर्शन करें
• क्रॉप स्टेज (वैकल्पिक)→ निरंतर तनाव बनाए रखें; रजिस्टर रेंगने विकृति
• डेटा अधिग्रहण→ पूरे रिकॉर्डः अक्षीय तनाव, रेडियल तनाव, छिद्र हवा का दबाव, छिद्र पानी का दबाव, आयतन परिवर्तन, तापमान, विस्थापन, अक्षीय बल
• पोस्ट-प्रोसेसिंग→ सॉफ्टवेयर तनाव-तनाव वक्र, सक्शन पथ आरेख, सुखाने-वीटिंग चक्र प्रभाव वक्र, तापमान प्रभाव वक्र आदि उत्पन्न करता है।
• बहु इकाई विस्तार (यदि लागू हो)→ यदि बहु-इकाई प्रणाली का उपयोग किया जाता है, तो एक साथ कई नमूनों पर समानांतर या तुलनात्मक परीक्षण करें
