चार इकाई प्रत्यक्ष कतरनी उपकरण

उत्पाद विवरण

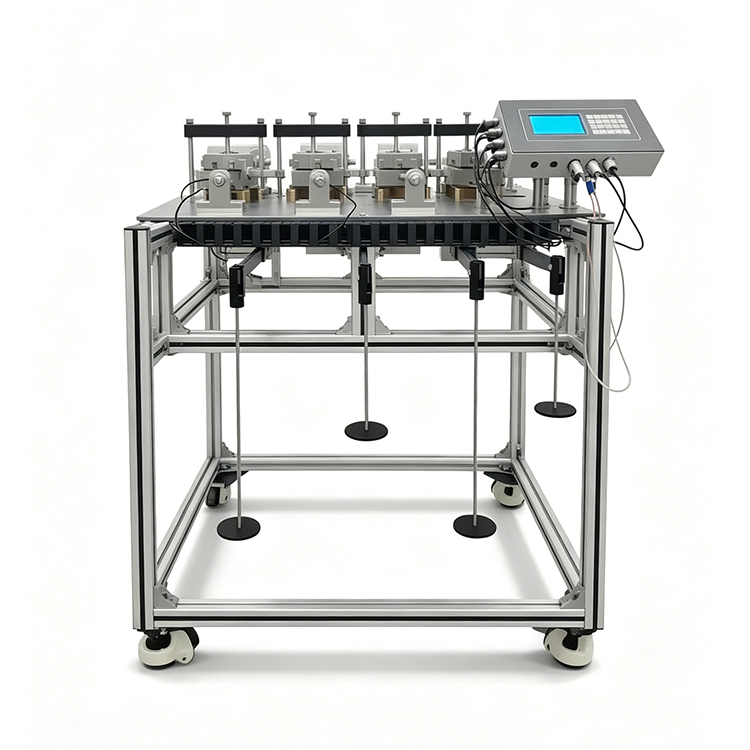

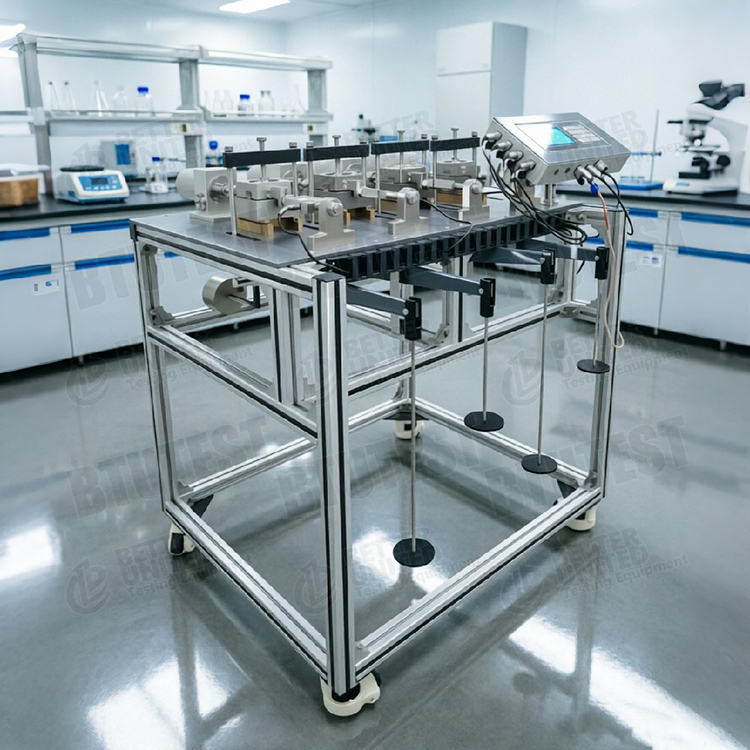

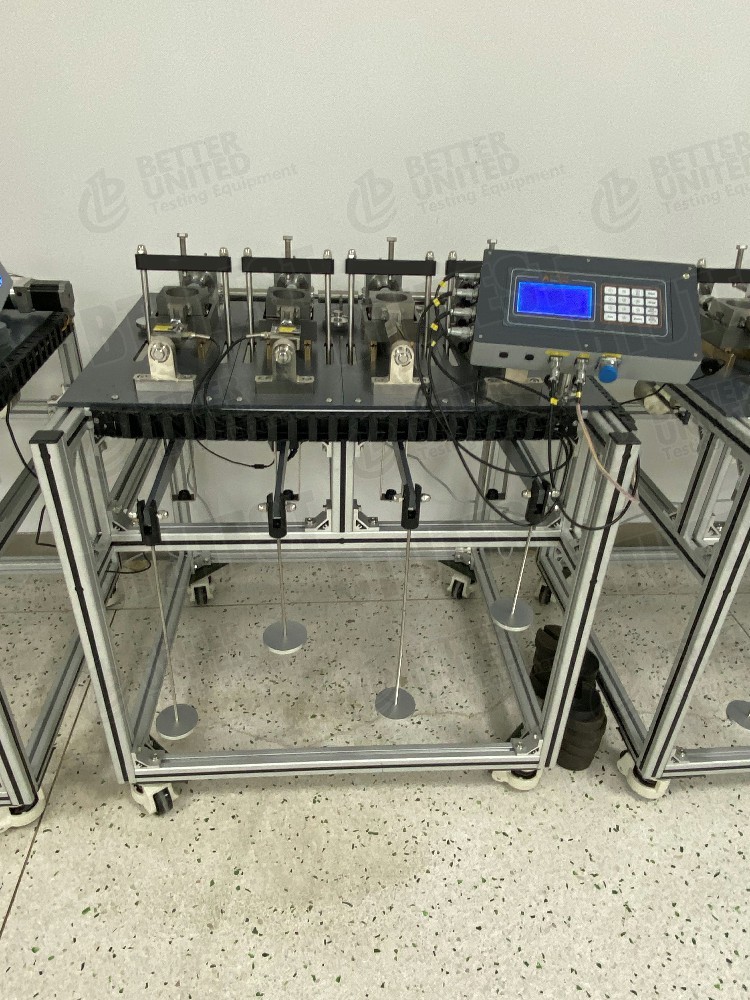

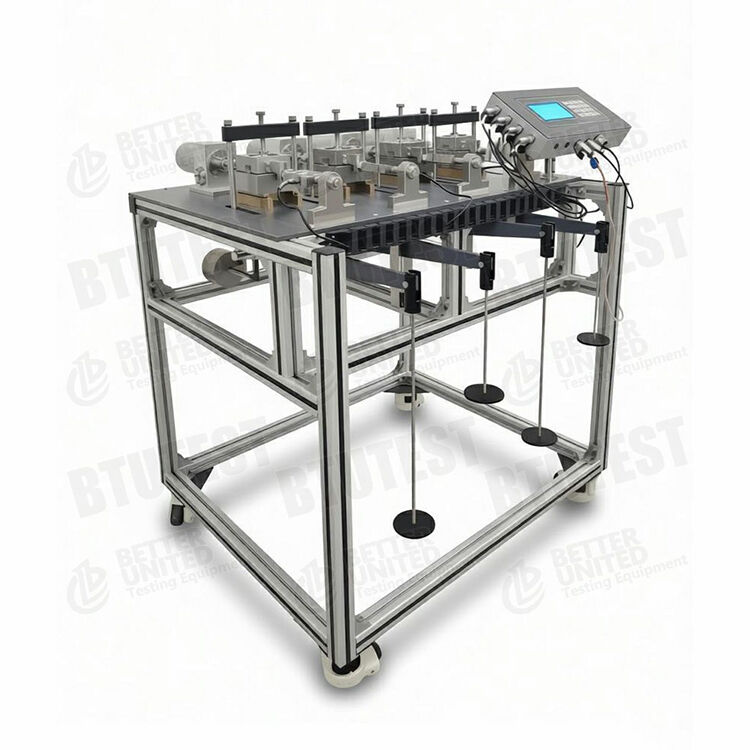

चार इकाई प्रत्यक्ष कतरनी उपकरण

मॉडल:बीटीयू‑DDS‑4 /बीटीयू‑DDS‑4A /बीटीयू‑DDS‑4Q

विवरण

इस श्रृंखला में शामिल हैंचार इकाई प्रत्यक्ष कतरनी उपकरणमिट्टी के कतरनी ताकत मापदंडों (आंतरिक घर्षण कोण φ और सामंजस्य सी) को निर्धारित करने के लिए उपयोग किया जाता है। तीन मॉडल उपलब्ध हैं:



·बीटीयू‑डीडीएस‑4: बुनियादी चार-यूनिट प्रत्यक्ष कतरनी उपकरण (मैनुअल रिकॉर्डिंग या बाहरी मीटर रीडिंग)।

·बीटीयू‑DDS‑4A: चार इकाई स्वचालित डेटा अधिग्रहण प्रत्यक्ष कतरनी उपकरण, स्वचालित डेटा अधिग्रहण और प्रसंस्करण के लिए डेटा लॉगर और विंडोज सॉफ्टवेयर से सुसज्जित।

·बीटीयू‑DDS‑4Q: वायवीय लोडिंग (लीवर लोडिंग की जगह) और उन्नत नियंत्रण के साथ चार-यूनिट स्वचालित प्रत्यक्ष कतरनी उपकरण।



सामान्य सुविधाएं:

· नमूना आकार: Φ61.8 मिमी × H20 मिमी (मानक कटिंग रिंग)।

· कतरनी गति: 0.00001 - 6 मिमी/मिनट, चरणरहित समायोजन।

· अधिकतम कतरनी विस्थापन: 8 मिमी.

· क्षैतिज कतरनी बल को मापने के लिए चार लोड सेल।

· मॉडलों के बीच मुख्य अंतर लोडिंग विधि, नियंत्रण विधि और डेटा अधिग्रहण क्षमता में हैं।

परीक्षण मानक (अंतर्राष्ट्रीय)

·एएसटीएम डी3080(मिट्टी के प्रत्यक्ष कतरनी परीक्षण के लिए मानक परीक्षण विधि)

·आईएसओ 17892‑10(भू-तकनीकी परीक्षण - प्रत्यक्ष कतरनी परीक्षण)

·बीएस 1377‑7(ब्रिटिश मानक - प्रत्यक्ष कतरनी परीक्षण)

·जेजीएस 0561(जापानी प्रत्यक्ष कतरनी परीक्षण विधि)

·चीनी जीबी/टी 50123‑2019(मिट्टी परीक्षण विधियों के लिए मानक)



सभी तीन मॉडल उपरोक्त मानकों में निर्दिष्ट कतरनी दर, नमूना आकार और सामान्य तनाव सीमा के लिए बुनियादी आवश्यकताओं को पूरा कर सकते हैं।

विनिर्देश

पैरामीटर	बीटीयू‑डीडीएस‑4	बीटीयू‑DDS‑4A	बीटीयू‑DDS‑4Q
उपकरण का नाम	चार इकाई प्रत्यक्ष कतरनी उपकरण	चार इकाई स्वचालित अधिग्रहण प्रत्यक्ष कतरनी उपकरण	चार इकाई स्वचालित प्रत्यक्ष कतरनी उपकरण
नमूना आकार (मिमी)	Φ61.8×H20	Φ61.8×H20	Φ61.8×H20
कतरनी गति (मिमी/मिनट)	0.00001 - 6 (स्टेपलेस)	0.00001 - 6 (स्टेपलेस)	0.00001 - 6
लोडिंग विधि	लीवर लोडिंग (लीवर अनुपात 12:1)	लीवर लोडिंग (12:1)	वायवीय लोडिंग
नियंत्रण विधि	16‑कुंजी झिल्ली कीपैड + 240×128 एलसीडी	16‑कुंजी झिल्ली कीपैड + 240×128 एलसीडी	16‑कुंजी झिल्ली कीपैड + 240×128 एलसीडी
अधिकतम. कतरनी विस्थापन	8 मिमी	8 मिमी	8 मिमी
समेकन दबाव (केपीए)	0‑50‑100‑200‑300‑400 (चरणबद्ध वजन)	0‑50‑100‑200‑300‑400 (चरणबद्ध वजन)	25‑400 (हवा के दबाव के माध्यम से लगातार समायोज्य)
सेंसर	4 लोड सेल	4 लोड सेल	4 लोड सेल
आंकड़ा अधिग्रहण	कोई नहीं (मैनुअल रीडिंग)	डेटा लॉगर + विंडोज़ अधिग्रहण/प्रसंस्करण सॉफ़्टवेयर	स्वचालित अधिग्रहण + सॉफ्टवेयर



नोट: DDS‑4A और DDS‑4Q दोनों में स्वचालित डेटा अधिग्रहण है; मुख्य अंतर लोडिंग विधि है। DDS‑4 मैन्युअल/अर्ध-स्वचालित (कोई सॉफ़्टवेयर नहीं) है।

विवरण

·चार इकाई संरचना- चार कतरनी बक्सों का एक साथ परीक्षण किया जा सकता है; प्रत्येक कतरनी बॉक्स स्वतंत्र रूप से अपने स्वयं के लोड सेल के माध्यम से क्षैतिज कतरनी बल को मापता है।

·कतरनी गति- 0.00001‑6 मिमी/मिनट लगातार समायोज्य, धीमी कतरनी (0.02‑0.05 मिमी/मिनट) से तेज कतरनी (0.8‑1.2 मिमी/मिनट) को कवर करता है और चक्रीय कतरनी के लिए भी उपयुक्त है।

·कोशिकाओं को लोड करें- पारंपरिक साबित करने वाली अंगूठियां बदलें; स्वचालित डेटा अधिग्रहण की सुविधा के लिए उच्च सटीकता (±0.1% एफएस) के साथ प्रत्यक्ष विद्युत आउटपुट प्रदान करें।

·अधिकतम कतरनी विस्थापन 8 मिमी- पारंपरिक प्रत्यक्ष कतरनी परीक्षण आवश्यकताओं को पूरा करता है (आमतौर पर 6 मिमी या व्यास का 10% तक)।

·समेकन दबाव–

o DDS‑4 / 4A: वज़न का उपयोग करके निश्चित दबाव चरणों (0, 50, 100, 200, 300, 400 kPa) के साथ लीवर लोडिंग (12:1)।

o DDS‑4Q: वायवीय लोडिंग, 25 से 400 kPa तक लगातार समायोज्य, वजन बदलने की कोई आवश्यकता नहीं; किसी भी मध्यवर्ती दबाव मान की अनुमति देता है।

·नियंत्रण विधि- सभी मॉडल कतरनी दर, स्टार्ट/स्टॉप आदि सेट करने के लिए एक मेम्ब्रेन कीपैड + नॉन-टच एलसीडी (240×128) का उपयोग करते हैं।

·डेटा अधिग्रहण (DDS‑4A / 4Q केवल)–

o बाहरी डेटा लॉगर 4 लोड सेल से जुड़ा है।

o विंडोज सॉफ्टवेयर (बीटीयू अधिग्रहण और प्रसंस्करण सॉफ्टवेयर) वास्तविक समय कतरनी बल-विस्थापन वक्र प्रदर्शित करता है, स्वचालित रूप से डेटा बचाता है, एक्सेल में निर्यात करता है।

ओ पोस्ट-प्रोसेसिंग मॉड्यूल: विभिन्न सामान्य तनावों पर चरम कतरनी तनावों से शक्ति लिफाफे को प्लॉट करता है और सी और φ की गणना करता है।

आवेदन

· नियमित भू-तकनीकी परीक्षण: एकजुट मिट्टी, गाद, रेत, आदि की कतरनी ताकत का निर्धारण।

· ढलान स्थिरता विश्लेषण: सी और φ पैरामीटर प्रदान करता है।

· वहन क्षमता मूल्यांकन: उथली और गहरी नींव डिजाइन के लिए ताकत पैरामीटर प्रदान करता है।

· भरण इंजीनियरिंग: बैकफ़िल सामग्री का गुणवत्ता नियंत्रण।

· शिक्षण प्रयोगशालाएँ: विश्वविद्यालय मृदा यांत्रिकी प्रयोगशाला पाठ्यक्रम।

· अनुसंधान अनुप्रयोग: चक्रीय कतरनी परीक्षण (चक्रीय लोडिंग के तहत शक्ति में गिरावट); वायवीय लोडिंग मॉडल (DDS‑4Q) विभिन्न गहराईयों का अनुकरण करने के लिए लगातार परिवर्तनशील सामान्य तनाव की अनुमति देता है।

लाभ

·चार-इकाई विन्यास- चार अलग-अलग सामान्य तनावों का एक साथ परीक्षण किया गया; एकल-इकाई उपकरण की दक्षता का चार गुना।

·चौड़ी स्टीप्लेस कतरनी गति सीमा- विभिन्न परीक्षण मानकों (धीमी कतरनी, तेज कतरनी, चक्रीय कतरनी) को पूरा करता है।

·कोशिकाओं को लोड करें- उच्च सटीकता (0.1% एफएस), पारंपरिक साबित करने वाली रिंगों (आमतौर पर 1% एफएस) से कहीं बेहतर।

·लीवर लोडिंग (DDS‑4/4A)- सरल, विश्वसनीय, कोई बिजली की आवश्यकता नहीं, कम लागत।

·वायवीय लोडिंग (DDS‑4Q)- लगातार समायोज्य सामान्य तनाव, कोई वजन परिवर्तन नहीं, मनमाना दबाव पथ, उच्च स्वचालन का अनुकरण करता है।

·स्वचालित अधिग्रहण और प्रसंस्करण (4ए/4क्यू)- मानवीय त्रुटि को कम करता है, स्वचालित रूप से c और φ की गणना करता है, रिपोर्ट तैयार करता है, समय बचाता है।

·हल्का फ्रेम- एल्यूमीनियम प्रोफ़ाइल निर्माण (पिछले दस्तावेज़ से), संक्षारण प्रतिरोधी, कैस्टर के साथ।

·नॉन-टच स्क्रीन- प्रयोगशाला वातावरण के लिए उपयुक्त (मिट्टी और पानी का प्रतिरोध करता है, दस्ताने के साथ संचालित किया जा सकता है)।

क्या चुनें

परीक्षण आवश्यकताओं के अनुसार मॉडल का चयन करें:



मांग	अनुशंसित मॉडल	कारण
सीमित बजट, केवल शिक्षण प्रदर्शन या कुछ परीक्षण, मैन्युअल पढ़ना स्वीकार्य	बीटीयू‑डीडीएस‑4	बुनियादी मॉडल, कोई स्वचालित अधिग्रहण नहीं, सबसे कम लागत
नियमित अनुसंधान या गुणवत्ता नियंत्रण के लिए स्वचालित डेटा अधिग्रहण और प्रसंस्करण की आवश्यकता होती है	बीटीयू‑डीडीएस‑4ए	लीवर लोडिंग + स्वचालित अधिग्रहण, अच्छी लागत-प्रदर्शन
लगातार परिवर्तनशील सामान्य तनाव की आवश्यकता होती है (उदाहरण के लिए विभिन्न दबावों पर ताकत)	BTU‑DDS‑4Q	वायवीय लोडिंग, लगातार समायोज्य दबाव, कोई वजन नहीं
चक्रीय कतरनी परीक्षण	DDS‑4A या 4Q	ऐसे सॉफ़्टवेयर की आवश्यकता है जो चक्रीय कतरनी मोड का समर्थन करता हो (सॉफ़्टवेयर संस्करण की जाँच करें)
वजन प्रबंधन को पूरी तरह खत्म करना चाहते हैं, उच्च स्वचालन	DDS‑4Q	प्रोग्रामयोग्य दबाव नियंत्रण के साथ वायवीय लोडिंग
केवल पारंपरिक तेज़/धीमी कतरनी, निश्चित दबाव चरण ही पर्याप्त हैं	डीडीएस‑4ए	लीवर लोडिंग की लागत कम है और फिर भी यह स्वचालित अधिग्रहण प्रदान करता है



नोट: हालाँकि DDS‑4 को बाद में डेटा लॉगर के साथ अपग्रेड किया जा सकता है, लेकिन आम तौर पर सीधे DDS‑4A या 4Q खरीदना अधिक किफायती है।

प्रक्रिया प्रवाह

उदाहरण का उपयोग करबीटीयू‑DDS‑4A(लीवर लोडिंग + स्वचालित अधिग्रहण):



1.नमूना तैयारी

o Ø61.8×20 मिमी कटिंग रिंगों का उपयोग करके अबाधित मिट्टी को काटें या रीमोल्ड नमूने तैयार करें। कम से कम 4 नमूने तैयार करें (4 सामान्य तनाव स्तरों के लिए, उदाहरण के लिए 50, 100, 200, 400 केपीए)।

o यदि आवश्यक हो तो संतृप्त करें (भिगोएँ) या प्राकृतिक जल की मात्रा रखें।



2.नमूना स्थापना

o नमूने वाली अंगूठी को निचले कतरनी बॉक्स में रखें और ऊपरी बॉक्स के साथ संरेखित करें।

o झरझरा पत्थर और लोडिंग पिस्टन स्थापित करें।

o लीवर लोडिंग असेंबली की स्थिति बनाएं और लक्ष्य सामान्य तनाव (लीवर अनुपात 12:1; आवश्यक द्रव्यमान की गणना करें) के अनुसार वजन लागू करें।



3.पैरामीटर सेट करें

o कतरनी दर निर्धारित करने के लिए एलसीडी स्क्रीन और कीपैड का उपयोग करें (उदाहरण के लिए तेज कतरनी के लिए 0.8 मिमी/मिनट)।

o कतरनी विस्थापन सीमा (जैसे 6 मिमी) निर्धारित करें।

o अधिग्रहण सॉफ्टवेयर में, इनपुट नमूना आईडी, सामान्य तनाव, कतरनी दर, आदि।



4.कतरनी शुरू करो

o कतरनी बॉक्स को क्षैतिज रूप से स्थानांतरित करने के लिए मोटर चालू करें।

o लोड सेल लगातार कतरनी बल को मापते हैं; विस्थापन सेंसर विस्थापन को रिकॉर्ड करता है।

o सॉफ्टवेयर सभी चार चैनलों के लिए वास्तविक समय कतरनी तनाव-विस्थापन वक्र प्रदर्शित करता है।



5.रुकने की स्थिति

o जब पूर्व निर्धारित कतरनी विस्थापन (उदाहरण के लिए 6 मिमी) तक पहुंच जाता है या शिखर के बाद कतरनी तनाव काफी कम हो जाता है, तो मोटर स्वचालित रूप से बंद हो जाती है (सॉफ्टवेयर स्टॉप की स्थिति निर्धारित कर सकता है)।



6.दोहराएँ या जारी रखें

o वजन हटाएं, नमूने निकालें, कतरनी बक्सों को साफ करें।

o चार इकाइयाँ एक साथ चलती हैं - चार अलग-अलग सामान्य तनाव परीक्षण समानांतर में आयोजित किए जाते हैं (स्वतंत्र नियंत्रण मानते हुए, आमतौर पर सभी एक ही समय में चलते हैं)।



7.डाटा प्रासेसिंग

o सॉफ्टवेयर स्वचालित रूप से प्रत्येक नमूने के लिए शिखर कतरनी तनाव को रिकॉर्ड करता है।

o चार सामान्य तनाव (σ) और संबंधित शिखर कतरनी स्ट्रे इनपुट करें.

ओ सॉफ्टवेयर स्वचालित रूप से τ‑σ स्कैटर बिंदुओं को प्लॉट करता है, एक सीधी रेखा फिट करता है, सामंजस्य सी (अवरोधन) और आंतरिक घर्षण कोण φ (ढलान) की गणना करता है।

o एक परीक्षण रिपोर्ट तैयार करता है (वक्र, सी, φ मान सहित) और एक्सेल में निर्यात कर सकता है।



8.सफाई एवं रखरखाव

o कतरनी बक्सों, लोड कोशिकाओं, झरझरा पत्थरों को साफ करें।

o लीवर और ड्राइव घटकों की जाँच करें; लंबे समय तक उपयोग में न होने पर वजन उतारें।



के लिएDDS‑4Q(वायवीय लोडिंग):

· मैन्युअल रूप से वजन जोड़ने की कोई आवश्यकता नहीं है। एक दबाव नियामक के माध्यम से वांछित सामान्य दबाव सेट करें (उदाहरण के लिए कोई भी मान जैसे 30, 60, 120, 240 केपीए, आदि)।

· "वजन लागू करें" चरण को "हवा का दबाव निर्धारित करें और स्थिर करें" द्वारा प्रतिस्थापित किया जाता है।

· अन्य सभी चरण DDS‑4A के समान हैं।



सारांश:BTU‑DDS‑4/4A/4Q श्रृंखला बुनियादी मैनुअल ऑपरेशन से लेकर पूरी तरह से स्वचालित वायवीय लोडिंग तक एक संपूर्ण उत्पाद श्रृंखला प्रदान करती है। DDS‑4 बजट-सीमित अनुप्रयोगों के लिए उपयुक्त है, DDS‑4A स्वचालित अधिग्रहण के साथ सर्वोत्तम लागत-प्रदर्शन अनुपात प्रदान करता है, और DDS‑4Q लगातार परिवर्तनशील सामान्य तनाव की आवश्यकता वाले उन्नत अनुसंधान के लिए आदर्श है। उपयोगकर्ताओं को परीक्षण आवृत्ति, स्वचालन आवश्यकताओं और पसंदीदा सामान्य लोडिंग विधि के आधार पर उपयुक्त मॉडल का चयन करना चाहिए।
