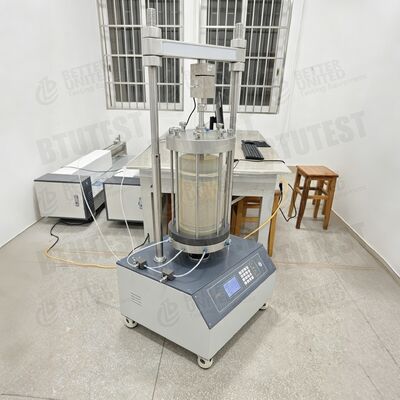

स्वचालित चट्टानी मिट्टी त्रिअक्षीय प्रणाली

उत्पाद विवरण

मॉडलबीटीयू-टीटीएस-20 पूरी तरह से स्वचालित त्रि-अक्षीय यंत्र

विवरण

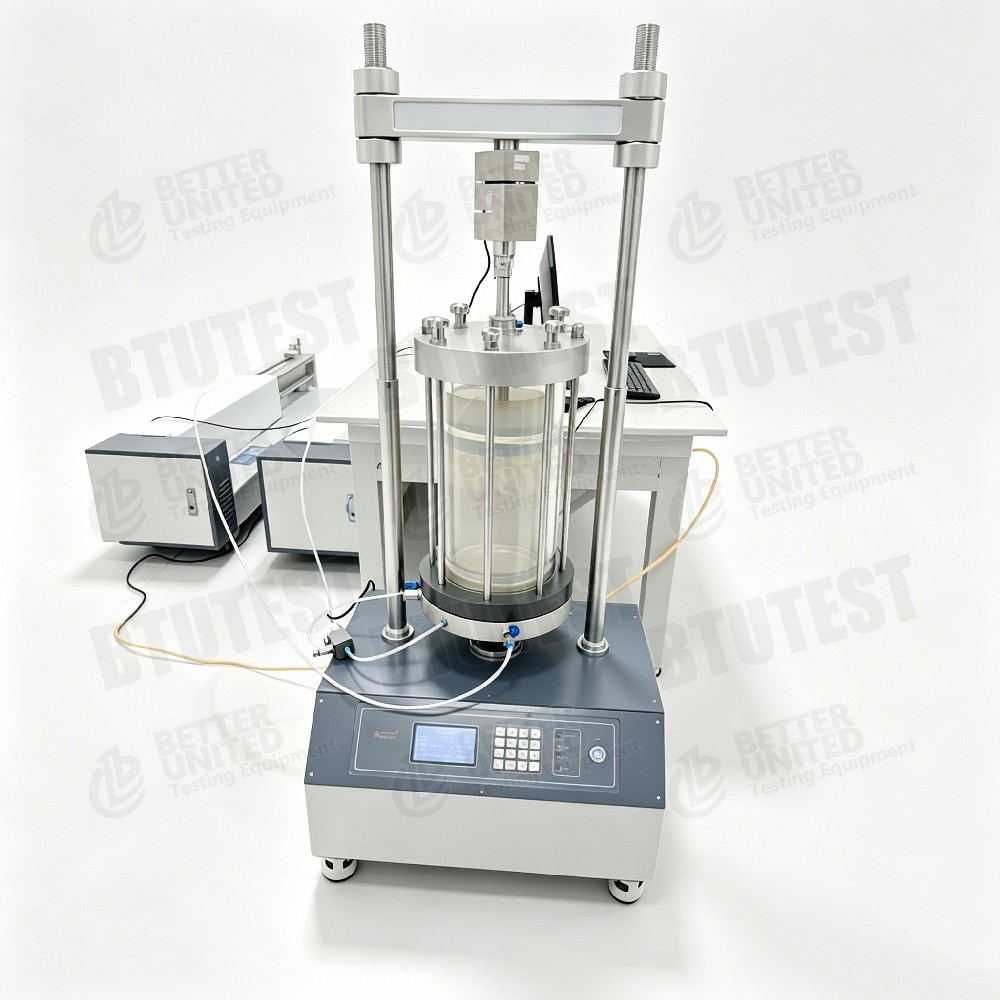

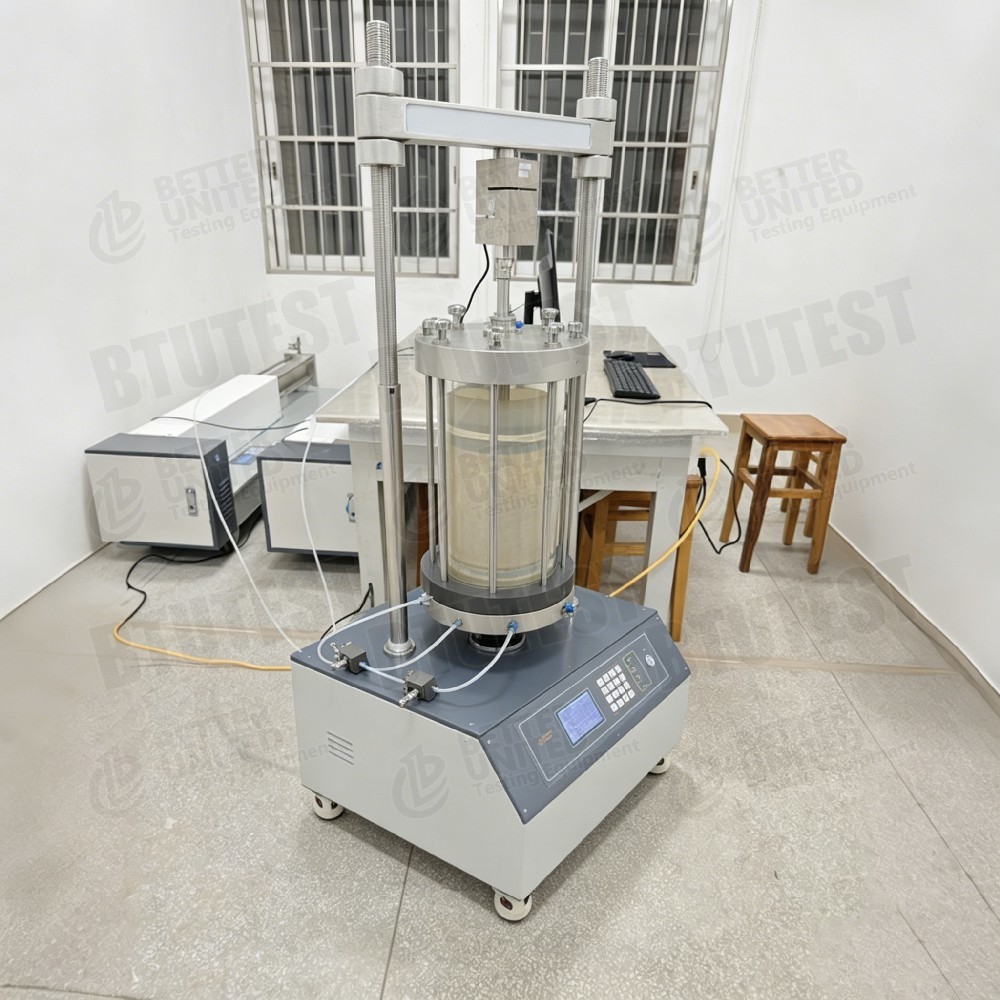

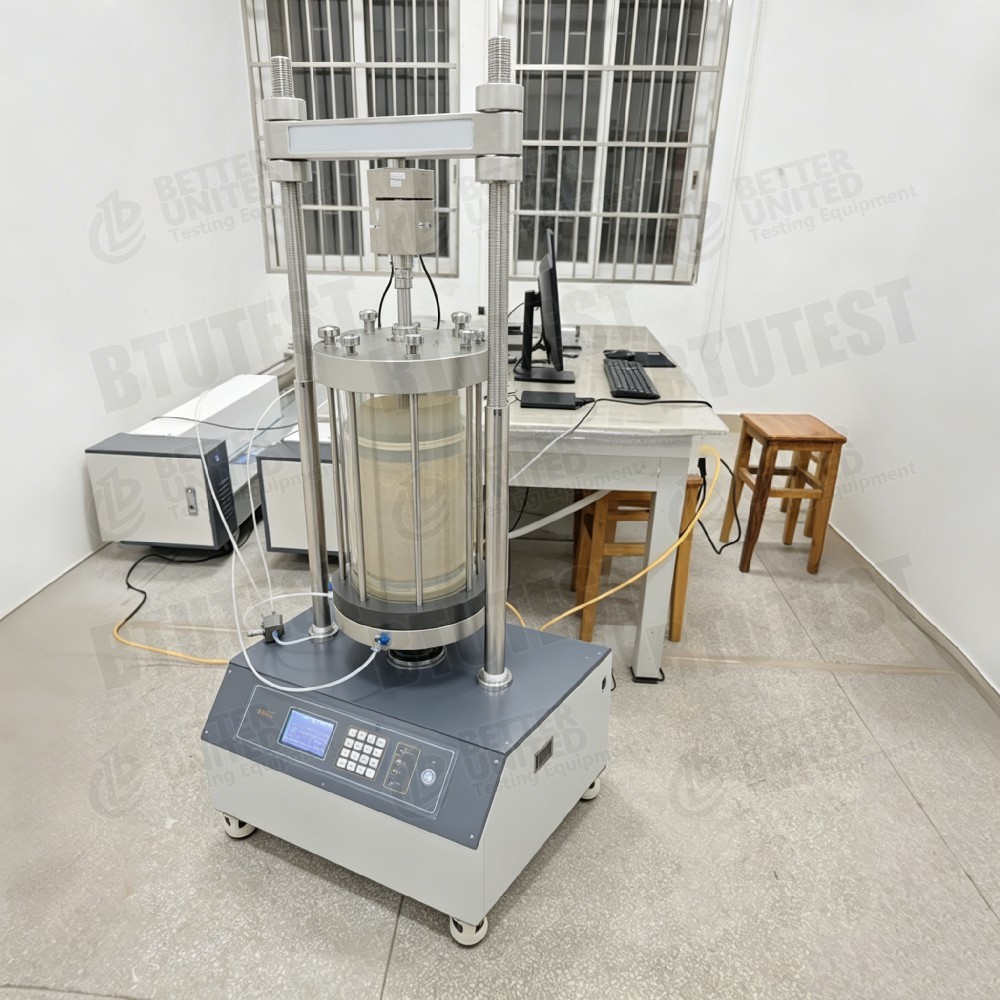

यह उपकरण एकपूरी तरह से स्वचालित चट्टान/मिट्टी त्रि-अक्षीय परीक्षण प्रणाली, मॉडलबीटीयू-टीटीएस-20, बड़े आकार के नमूनों (Ø200 मिमी × H400 मिमी) के लिए डिज़ाइन किया गया।
मुख्य घटक और विशेषताएं:

• दो स्तंभ भार फ्रेमसर्वो मोटर चालित पेंच, अधिकतम अक्षीय बल 200 kN, लोडिंग दर 0.00001~9.99999 मिमी/मिनट (चरण रहित समायोजन) फ्रेम में एक 4-चैनल डेटा अधिग्रहण इकाई, 16-कुंजी झिल्ली कीबोर्ड शामिल हैऔर एलईडी स्थिति संकेतक.
• त्रि-अक्षीय सेलअधिकतम कार्य दबाव 3 एमपीए, पारदर्शी कार्बनिक ग्लास साइड वॉल, नमूना आकार Ø200×400 मिमी।

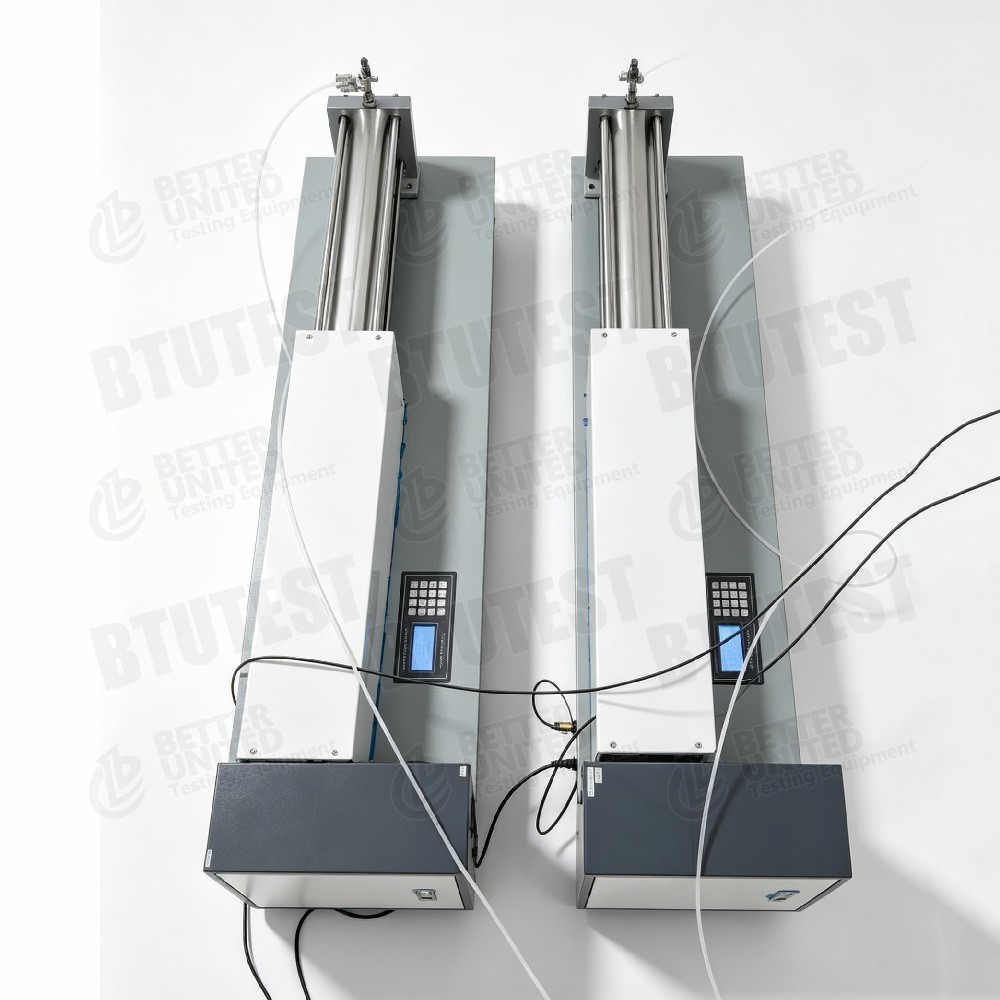

• सीमित दबाव/बैक-प्रेशर वॉल्यूम नियंत्रकप्रत्येक 0~3 एमपीए, रिज़ॉल्यूशन 1 केपीए, सटीकता ±0.1% एफएस, वॉल्यूम रेंज 0~3000 एमएल, यूएसबी इंटरफेस, ओवर-प्रेशर और ओवर-वॉल्यूम सुरक्षा।
• वॉल्यूम परिवर्तन/निकास माप0~3000 मिलीलीटर, संकल्प 0.001 मिलीलीटर, सटीकता ±0.03 मिलीलीटर।
• छिद्र दबाव सेंसर7 एमपीए की सीमा (दस्तावेज़ में मामूली असंगति है; 7 एमपीए को सही माना जाता है), सटीकता ±0.1% एफएस।
• सॉफ्टवेयरपूर्ण स्वचालित त्रि-अक्षीय परीक्षण सॉफ्टवेयर V3.11 (अंग्रेजी संस्करण), विंडोज-10/11 का समर्थन करता है; डेटा अधिग्रहण, बी-वैल्यू चेक, बैक-प्रेशर संतृप्ति के लिए मॉड्यूल शामिल हैं,आइसोट्रोपिक/एनिज़ोट्रोपिक समेकन, UU, CU (पोरो दबाव के साथ), CD (वॉल्यूम परिवर्तन के साथ), सेंसर कैलिब्रेशन, और पोस्ट-प्रोसेसिंग (मोहर सर्कल, c, φ) ।
• कॉन्फ़िगरेशन में नमूना तैयार करने के लिए सहायक उपकरण और एक स्वचालित जल आपूर्ति प्रणाली भी शामिल है।

परीक्षण मानक (अंतर्राष्ट्रीय)

दस्तावेज में कोई विशिष्ट मानक सूचीबद्ध नहीं हैं। कार्यों के आधार पर (रॉक/मिट्टी ट्राएक्सियल संपीड़न, समेकन, निचोड़/अनड्रेनेड परीक्षण, छिद्र दबाव माप)निम्नलिखित अंतरराष्ट्रीय मानकों का संदर्भ लिया जा सकता है (निर्माता से पुष्टि करें):

• एएसटीएम डी 7012चट्टान का त्रिअक्षीय संपीड़न बल
• एएसटीएम डी7181(मिट्टी के लिए समेकित अनड्रेनेड ट्राईएक्सियल परीक्षण)
• एएसटीएम डी 4767(मिट्टी के लिए समेकित निर्जलित त्रि-अक्षीय परीक्षण)
• एएसटीएम डी2850(मिट्टी के लिए असंगठित अनड्रेनेड ट्राएक्सियल परीक्षण)
• एएसटीएम डी 2166(असीमित संपीड़न शक्ति)
• ASTM D5084(प्रवाहशीलता, यदि सुसज्जित हो)
• आईएसआरएम द्वारा सुझाए गए तरीके(रॉक ट्राएक्सियल परीक्षण)
• आईएसओ 17892-8/-9(भू-तकनीकी त्रि-अक्षीय परीक्षण)

बड़े व्यास वाले चट्टानों के कोर के लिए (Ø200 मिमी),एएसटीएम डी2664(चट्टान की त्रिकोणीय शक्ति) भी प्रासंगिक है।

विवरण

• बड़ी नमूना क्षमताØ200×400 मिमी मोटी अनाज वाली मिट्टी, नरम चट्टान या खंडित चट्टानों का परीक्षण करने की अनुमति देता है, जिससे पैमाने के प्रभावों को कम किया जाता है।
• उच्च-सटीक मात्रा माप∙ 0.001 मिलीलीटर रिज़ॉल्यूशन और ±0.03 मिलीलीटर की सटीकता, उच्च-सटीक समेकन और पारगम्यता परीक्षणों के लिए उपयुक्त।
• दोहरी नियंत्रकअलग-अलग सीमित करने वाले और प्रतिकूल दबाव नियंत्रक, प्रत्येक 3000 मिलीलीटर की मात्रा में, लंबे समय तक परीक्षण या बहु-चरण लोडिंग की अनुमति देते हैं।
• एकीकृत भार फ्रेम डिजाइनअंतर्निहित अधिग्रहण और नियंत्रण कीबोर्ड, बाहरी नियंत्रकों को समाप्त करता है और केबल अव्यवस्था और स्थान को कम करता है।
• व्यापक सॉफ्टवेयर कार्य
