त्रिअक्षीय उपकरण

उत्पाद विवरण

त्रिअक्षीय उपकरण

1. विवरण

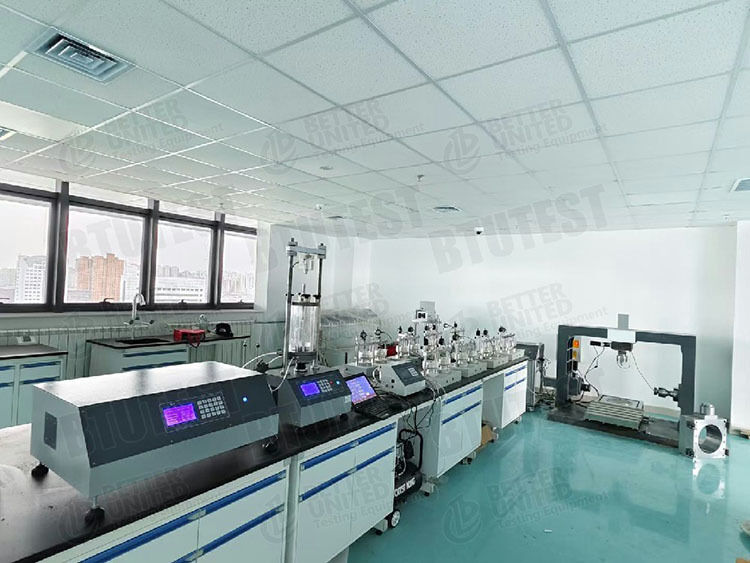

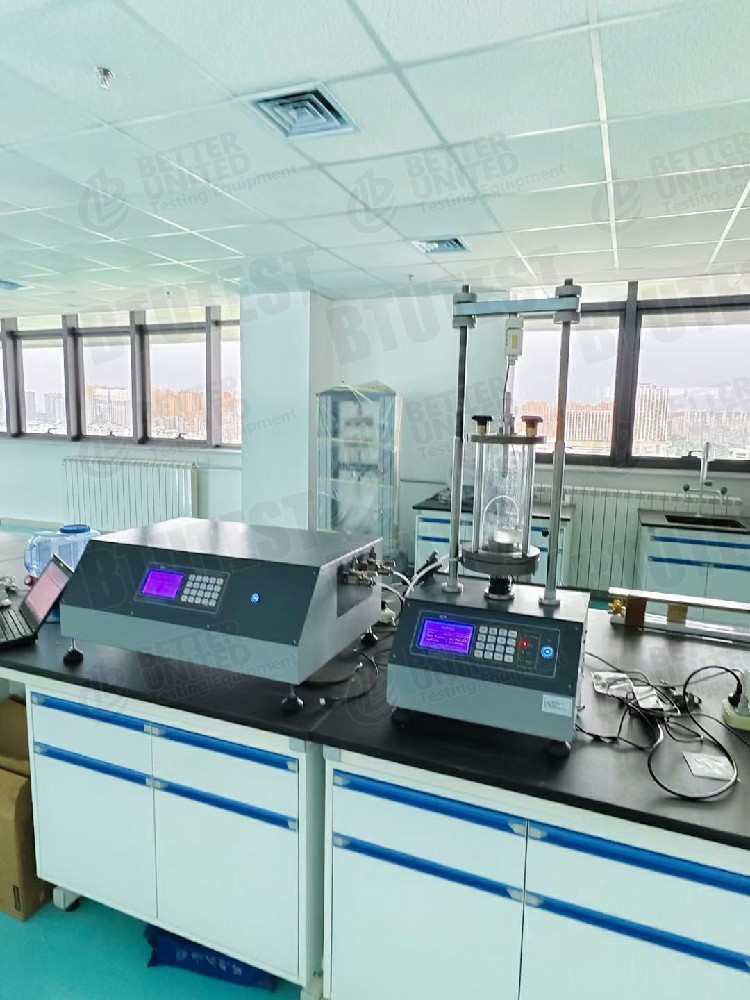

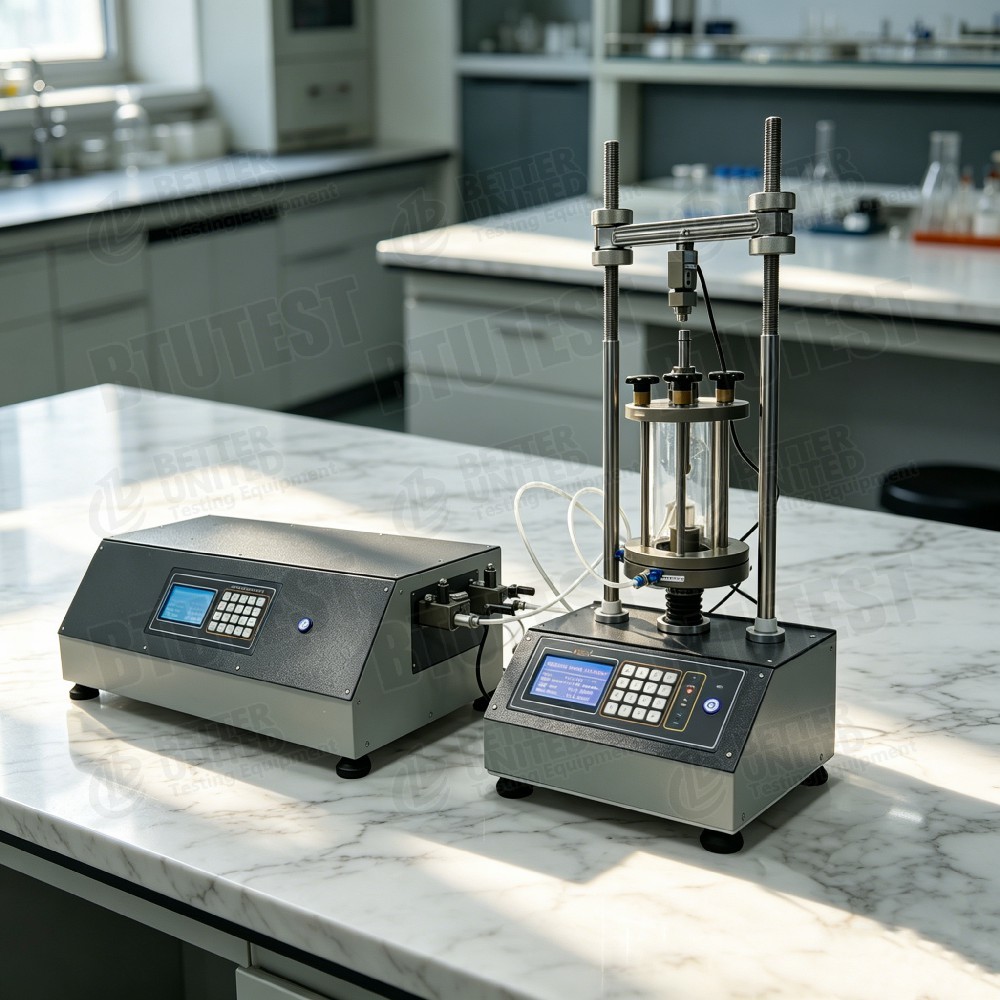

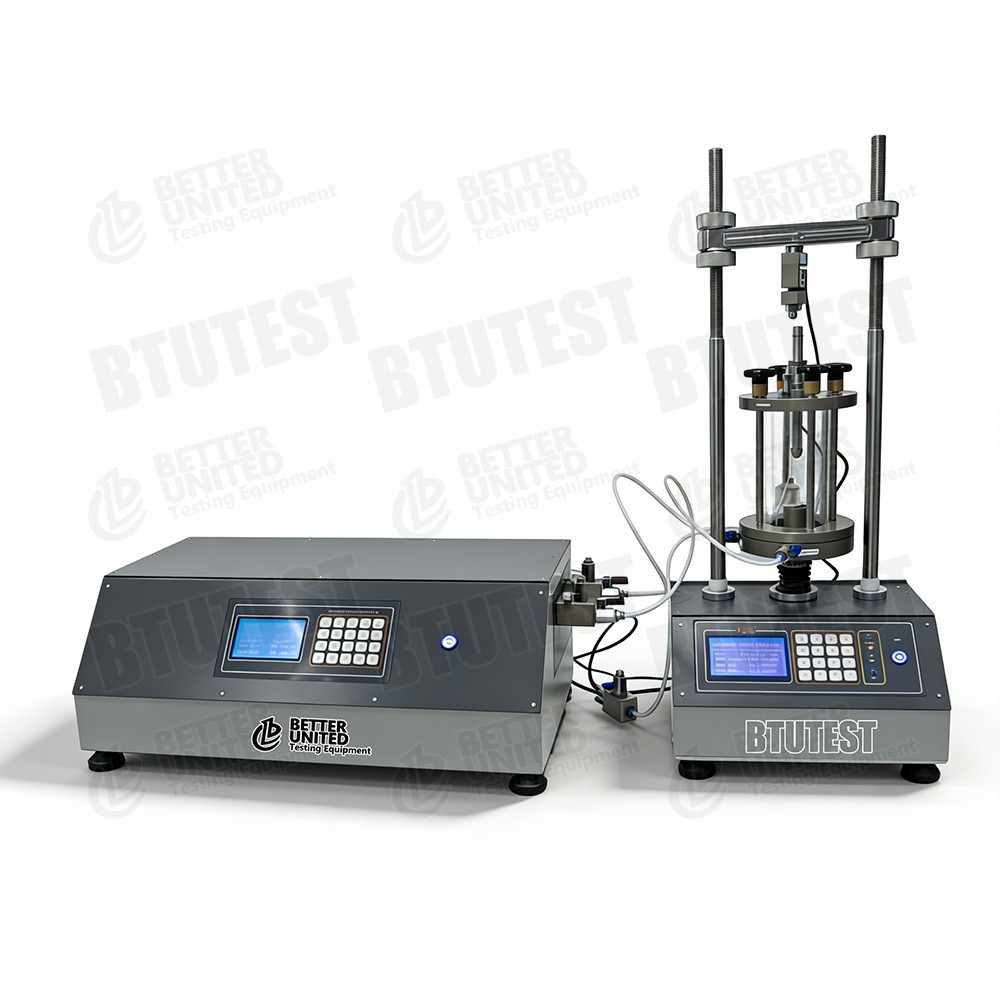

यह उपकरण एक हैपूरी तरह से स्वचालित त्रिअक्षीय उपकरण (बीटीयू-टीटीएस श्रृंखला), मॉडल टीटीएस-1, 3, 6, 10, और 20 को कवर करता है। इसका उपयोग मुख्य रूप से भू-तकनीकी परीक्षण में त्रिअक्षीय संपीड़न परीक्षणों के लिए किया जाता है, जो अनकंसोलिडेटेड अनड्रेन्ड (यूयू), कंसोलिडेटेड अनड्रेन्ड (सीयू), और कंसोलिडेटेड ड्रेन्ड (सीडी) जैसे मानक परीक्षण प्रकारों का समर्थन करता है। सिस्टम उच्च परिशुद्धता वॉल्यूम नियंत्रकों (सेल/बैक प्रेशर) से सुसज्जित है और वैकल्पिक पेशेवर परीक्षण मॉड्यूल (जैसे, k0 समेकन, तनाव पथ, सबग्रेड प्रतिक्रिया का गुणांक, लोचदार मापांक, आदि) प्रदान करता है, जो पूरी तरह से स्वचालित नियंत्रण और डेटा अधिग्रहण को सक्षम करता है।

2. परीक्षण मानक

• एएसटीएम डी7181(समेकित जल निकासी त्रिअक्षीय संपीड़न परीक्षण)
• एएसटीएम डी4767(समेकित अप्रशिक्षित त्रिअक्षीय संपीड़न परीक्षण)
• एएसटीएम डी2850(अनकंसोलिडेटेड अनड्रेंड त्रिअक्षीय संपीड़न परीक्षण)
• बीएस 1377(मिट्टी परीक्षण के लिए ब्रिटिश मानक)
• एसएल 237-1999(मिट्टी परीक्षण के लिए चीनी विशिष्टता)

वैकल्पिक मॉड्यूल (जैसे, k0, लोचदार मापांक) संगत का समर्थन कर सकते हैंएएसटीएमयाजे.जी.एसमानक.

3. विशिष्टता (पैरामीटर)

4. विवरण (तकनीकी विवरण)

• तन्यता समारोह: टीटीएस-10 स्पष्ट रूप से "अधिकतम तन्य बल 100 केएन" बताता है, यह दर्शाता है कि यह मॉडल द्विदिश लोडिंग (संपीड़न और तनाव) का समर्थन करता है, जो तन्य या चक्रीय लोडिंग परीक्षणों के लिए उपयुक्त है।
• विस्तृत कतरनी गति सीमा: टीटीएस-3 और टीटीएस-6 तीव्र शक्ति परीक्षणों के लिए 20 मिमी/मिनट की अधिकतम कतरन गति प्रदान करते हैं, जबकि न्यूनतम 0.00001 मिमी/मिनट क्रीप/रियोलॉजी अध्ययन के लिए उपयुक्त है।
• वॉल्यूम नियंत्रक: स्वतंत्र सेल और बैक प्रेशर नियंत्रक, दबाव 2-3 एमपीए, मात्रा 60-100 मिली, छोटे से मध्यम नमूनों की संतृप्ति और दबाव के लिए उपयुक्त।
• समृद्ध सॉफ़्टवेयर मॉड्यूल: मानक यूयू, सीयू, सीडी के अलावा, वैकल्पिक मॉड्यूल में k0 समेकन, तनाव पथ, आराम पर पार्श्व पृथ्वी दबाव का गुणांक, सबग्रेड प्रतिक्रिया का गुणांक, कतरनी मापांक, लोचदार मापांक (डंकन-चांग मॉडल), आदि शामिल हैं।

5. आवेदन

• शिक्षण और अनुसंधान प्रयोगशालाएँ: नियमित भू-तकनीकी त्रिअक्षीय परीक्षण निर्देश
• फाउंडेशन और सबग्रेड इंजीनियरिंग: कतरनी ताकत मापदंडों का निर्धारण (सी, φ)
• उत्खनन और ढलान स्थिरता विश्लेषण: विभिन्न जल निकासी स्थितियों के तहत ताकत पैरामीटर
• नरम मिट्टी और विशेष मिट्टी का अध्ययन: विश्राम के समय पार्श्व पृथ्वी दबाव के गुणांक, उपश्रेणी प्रतिक्रिया के गुणांक, मापांक विशेषताओं के लिए वैकल्पिक मॉड्यूल
• भू-तकनीकी संवैधानिक मॉडल पैरामीटर अंशांकन: उदाहरण के लिए, डंकन-चांग मॉडल ई और बी मान

6. लाभ

• पूरी तरह से स्वचालित संचालन: संतृप्ति, समेकन से कतरनी तक - पूरी तरह से स्वचालित नियंत्रण और रिकॉर्डिंग
• तन्यता फ़ंक्शन (TTS-10): तन्यता परीक्षणों का समर्थन करता है, अनुप्रयोग सीमा का विस्तार करता है
• उच्च अधिकतम कतरनी गति (20 मिमी/मिनट): तीव्र परीक्षण या तनाव-नियंत्रित लोडिंग के लिए उपयुक्त
• समृद्ध वैकल्पिक मॉड्यूल: अलग-अलग उपकरण खरीदे बिना एक उपकरण को विभिन्न उन्नत परीक्षणों के लिए बढ़ाया जा सकता है
• प्रभावी लागत: नियमित त्रिअक्षीय परीक्षण की मुख्य आवश्यकताओं को शामिल करता है, जो शिक्षण या उत्पादन परीक्षण प्रयोगशालाओं में बैच कॉन्फ़िगरेशन के लिए उपयुक्त है

7. क्या चुनें (चयन मार्गदर्शिका)

8. प्रक्रिया प्रवाह

मानक त्रिअक्षीय परीक्षण प्रक्रियाओं और इस उपकरण के कार्यों के आधार पर, एक विशिष्ट परीक्षण वर्कफ़्लो इस प्रकार है:

• नमूना तैयारी→ आयामों के अनुसार मिट्टी का नमूना तैयार करें (उदाहरण के लिए, Ø70×140 मिमी)
• स्थापना एवं संतृप्ति→ नमूना माउंट करें, सेल/बैक प्रेशर नियंत्रकों को कनेक्ट करें, बैक प्रेशर संतृप्ति और बी-चेक करें
• समेकन (वैकल्पिक)→ आइसोट्रोपिक समेकन या k0 समेकन (यदि मॉड्यूल सुसज्जित है)
• बाल काटना चरण(परीक्षण प्रकार के अनुसार चयन करें):
  • उउ: असंगठित अविरल कतरनी
  • घन: छिद्र दबाव माप के साथ समेकित अविभाज्य
  • सीडी: आयतन परिवर्तन माप के साथ समेकित जल निकासी
  • तनाव पथ(वैकल्पिक मॉड्यूल)
  • लोचदार/कतरनी मापांक परीक्षण(वैकल्पिक)
• आंकड़ा अधिग्रहण→ स्वचालित रूप से अक्षीय बल, विस्थापन, छिद्र दबाव, आयतन परिवर्तन, सेल दबाव, पिछला दबाव रिकॉर्ड करें
• प्रोसेसिंग के बाद→ सॉफ्टवेयर मोहर सर्कल, तनाव-तनाव वक्र, शक्ति पैरामीटर (सी, φ) उत्पन्न करता है
• वैकल्पिक मॉड्यूल अतिरिक्त प्रक्रियाएं→ उदाहरण के लिए, सबग्रेड प्रतिक्रिया परीक्षण का गुणांक, बाकी परीक्षण पर पार्श्व पृथ्वी दबाव का गुणांक, संबंधित विनिर्देशों के अनुसार किया गया
