मोटे दाने वाली मिट्टी के लिए बड़े पैमाने पर त्रिअक्षीय उपकरण

उत्पाद विवरण

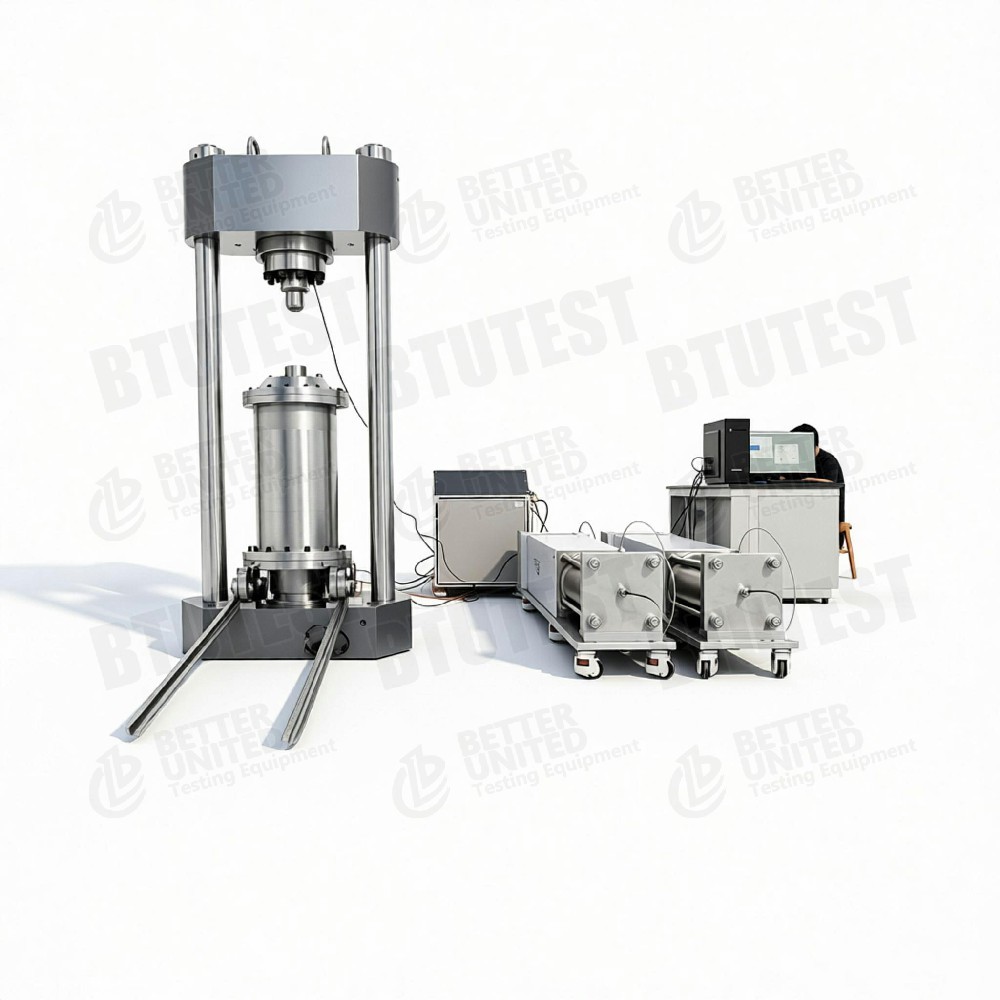

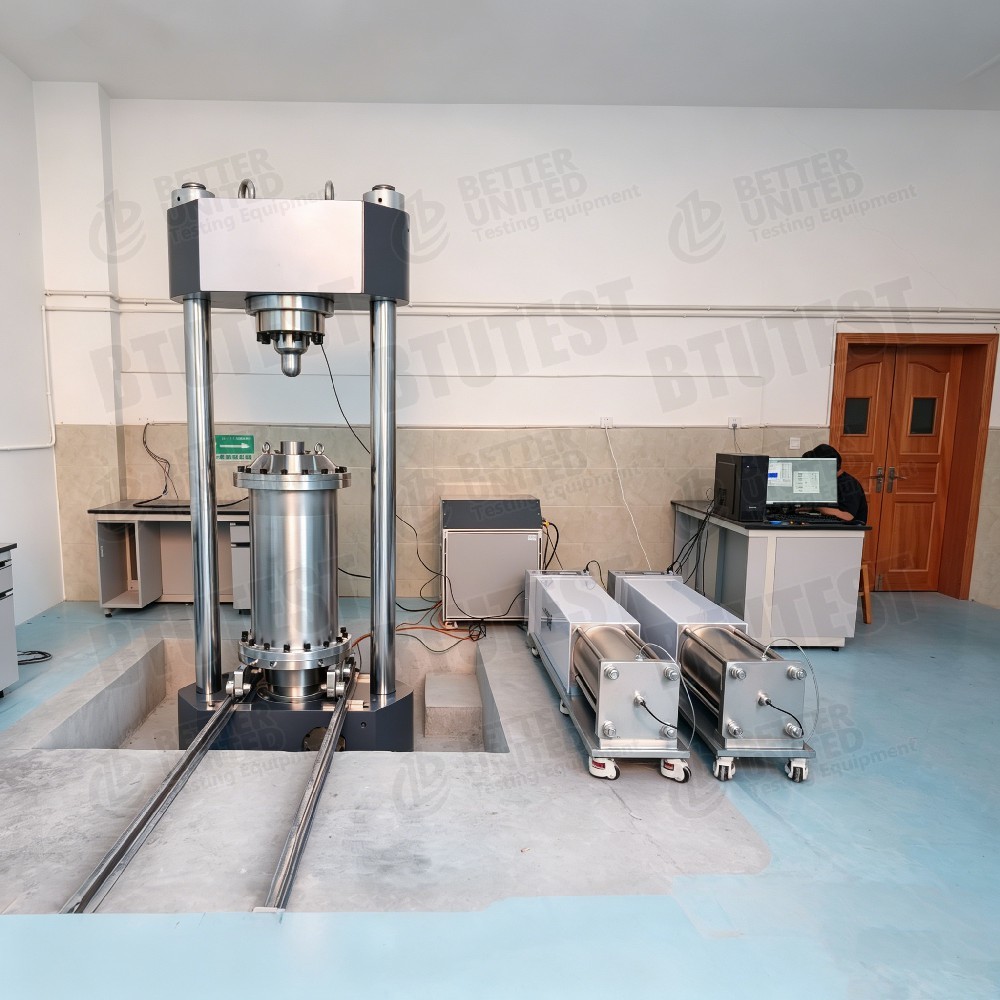

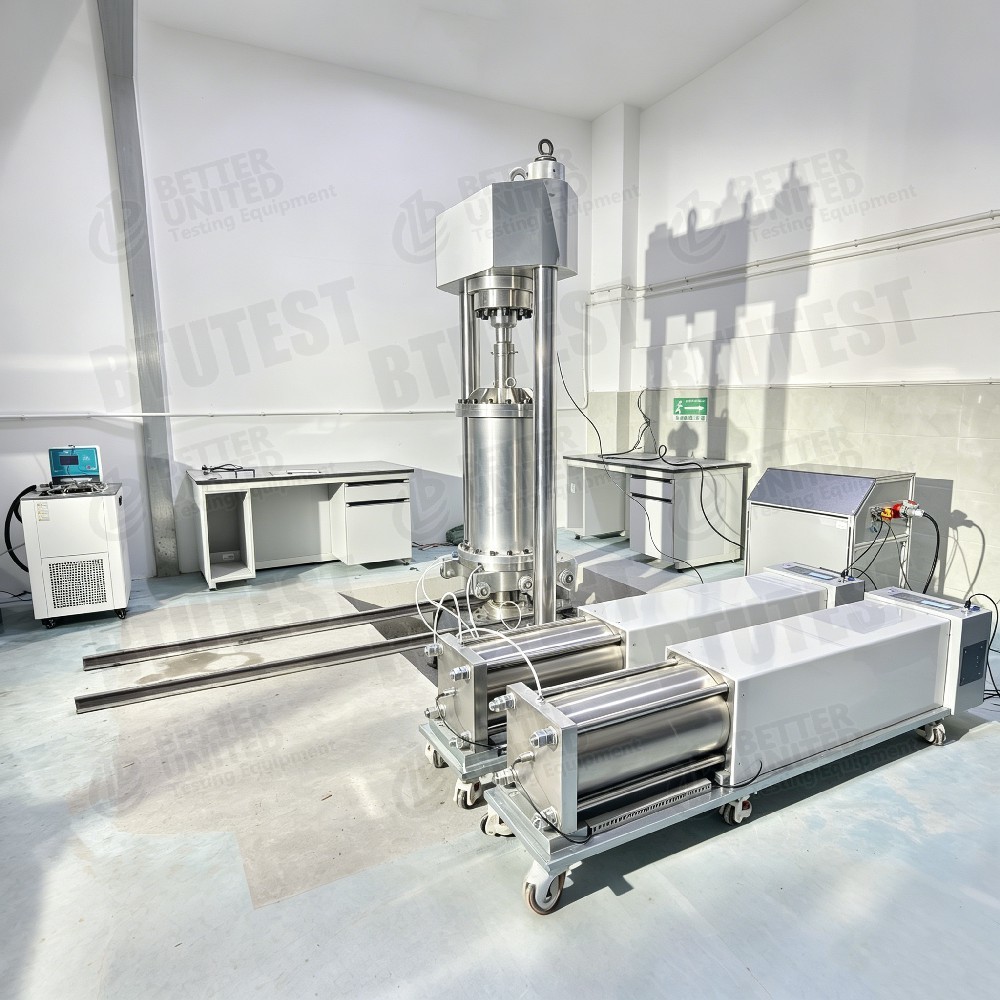

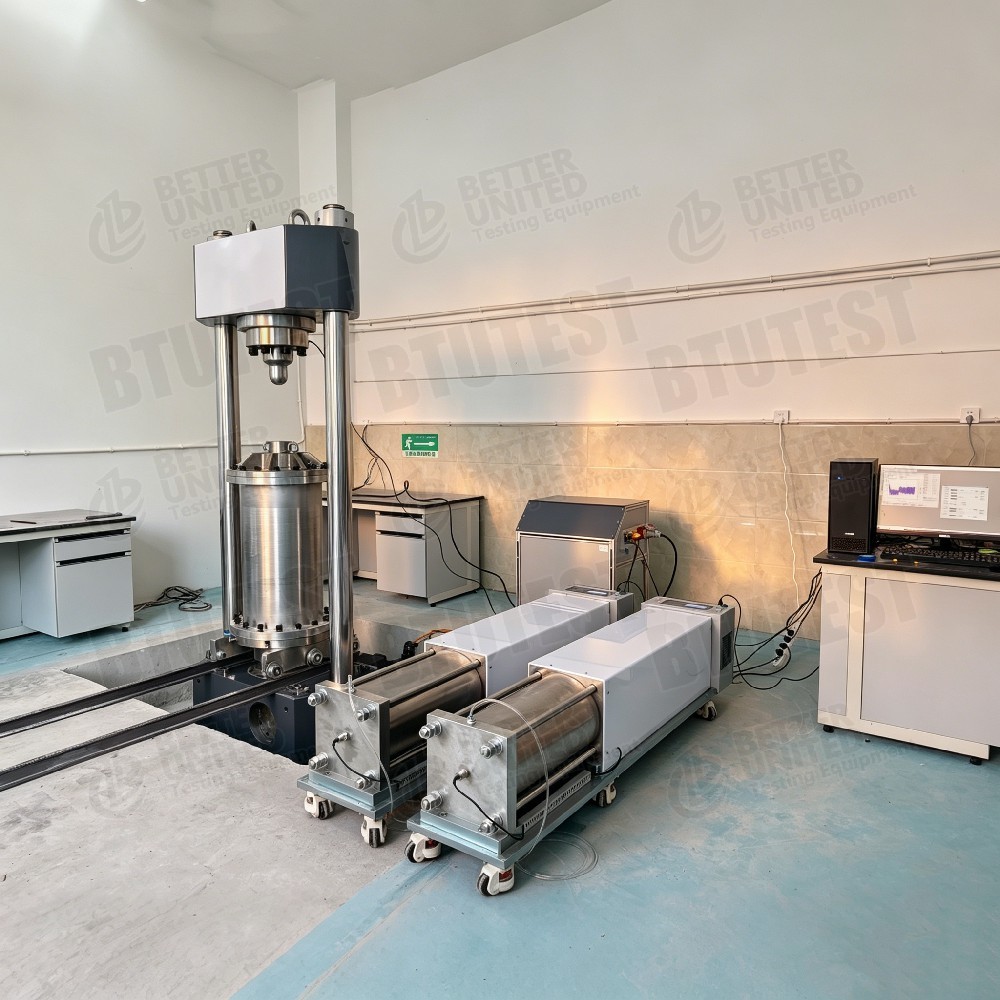

मोटे दाने वाली मिट्टी के लिए बड़े पैमाने का त्रिअक्षीय उपकरण

1. विवरण

यह एक उच्च-प्रदर्शन, सर्वो-नियंत्रित बड़े पैमाने पर त्रिअक्षीय परीक्षण प्रणाली है जिसे विशेष रूप से बजरी, रॉकफिल, रेलवे गिट्टी और बांध निर्माण सामग्री सहित मोटे अनाज वाली भू-सामग्रियों के स्थिर और गतिशील त्रिअक्षीय परीक्षण के लिए डिज़ाइन किया गया है। पारंपरिक भू-तकनीकी उपकरण अक्सर बड़े कणों की उपस्थिति के कारण इन सामग्रियों की परीक्षण आवश्यकताओं को पूरा नहीं कर पाते हैं।
सिस्टम तक के नमूनों को समायोजित करता हैव्यास 300 मिमी और ऊंचाई 600 मिमी, यह सुनिश्चित करते हुए कि नमूना आकार अधिकतम कण आकार के सापेक्ष पर्याप्त है, इस प्रकार विश्वसनीय और प्रतिनिधि इंजीनियरिंग पैरामीटर प्राप्त होते हैं।
समर्थित क्षमताओं में तनाव-नियंत्रित और तनाव-नियंत्रित त्रिअक्षीय परीक्षण (यूयू, सीयू, सीडी), तनाव पथ परीक्षण, उच्च दबाव त्रिअक्षीय रिसाव परीक्षण, के₀ समेकन, अनिसोट्रोपिक समेकन और उपयोगकर्ता-परिभाषित तरंगों के साथ कम आवृत्ति चक्रीय लोडिंग (जैसे, साइन, त्रिकोणीय, वर्ग, यादृच्छिक और आयातित भूकंपीय तरंगें) शामिल हैं।
सिस्टम समर्पित विंडोज-आधारित परीक्षण सॉफ़्टवेयर के माध्यम से पूरी तरह से स्वचालित है जो नियंत्रण, डेटा अधिग्रहण और वास्तविक समय प्रतिक्रिया करता है। मुख्य चर जैसे अक्षीय भार, सीमित दबाव, पिछला दबाव और लोडिंग दर को एक साथ, स्वतंत्र रूप से और स्वचालित रूप से नियंत्रित किया जा सकता है। वैकल्पिक मॉड्यूल में अक्ष-अनुवाद तकनीक का उपयोग करके त्रिअक्षीय रेंगना परीक्षण, सेंसर अंशांकन और असंतृप्त मिट्टी परीक्षण शामिल हैं।
उपकरण प्रमुख अंतरराष्ट्रीय मानकों का अनुपालन करता है:एएसटीएम डी7181, एएसटीएम डी4767, एएसटीएम डी3999, बीएस 1377, और आईएसओ 17892-8/9.

2. परीक्षण मानक

• एएसटीएम डी7181
• एएसटीएम डी4767
• एएसटीएम डी3999
• बीएस 1377
• आईएसओ 17892-8/9

इनमें मोटे अनाज वाली मिट्टी के लिए स्थैतिक त्रिअक्षीय, गतिशील त्रिअक्षीय और जल निकासित/असिंचित परीक्षण विधियां शामिल हैं।

3. विशिष्टता

पैरामीटर	विशिष्ट मूल्य/सीमा
नमूना आकार	300 मिमी व्यास. × 600 मिमी ऊँचाई
लोड फ्रेम क्षमता	1500 kN (इलेक्ट्रो-सर्वो) या 250 kN (हाइड्रोलिक एक्चुएटर)
दबाव कक्ष कार्य दबाव	उदाहरण के लिए, 1 एमपीए (सुरक्षा रेटिंग > 2× कार्य दबाव)
गतिशील लोडिंग आवृत्ति	10 हर्ट्ज तक
तरंगरूप समर्थन	साइन, त्रिकोणीय, वर्गाकार, यादृच्छिक, उपयोगकर्ता-परिभाषित/भूकंपीय तरंगें
वॉल्यूम परिवर्तन संकल्प	0.001 मिली तक नीचे (संतृप्ति ग्रहण के लिए)
बिजली की आपूर्ति	मानक 220 वी, कोई बाहरी वायु कंप्रेसर या हाइड्रोलिक पावर पैक नहीं (कई कॉन्फ़िगरेशन में)
वैकल्पिक तापमान रेंज	-30 डिग्री सेल्सियस ~ +80 डिग्री सेल्सियस
वैकल्पिक उच्च सीमित दबाव	100 एमपीए तक (गहरे बोरहोल या हाइड्रेट अध्ययन के लिए)

4. विवरण

• नियंत्रण मोड लोड हो रहा है: तनाव-नियंत्रित, तनाव-नियंत्रित, कम आवृत्ति चक्रीय लोडिंग।
• समेकन प्रकार: K₀ समेकन, अनिसोट्रोपिक समेकन।
• उन्नत परीक्षण: उच्च दबाव त्रिअक्षीय रिसाव, तनाव पथ परीक्षण, सच्चा त्रिअक्षीय (वैकल्पिक स्वतंत्र प्रमुख तनाव नियंत्रण)।
• असंतृप्त मृदा परीक्षण: एक्सिस-ट्रांसलेशन तकनीक (एटीटी) विशिष्ट सक्शन रेंज 0-100 केपीए के साथ।
• स्वचालन: पूर्ण स्वचालन, डेटा अधिग्रहण, वास्तविक समय प्रतिक्रिया के लिए समर्पित सॉफ्टवेयर; आसान नमूना प्रबंधन के लिए वैकल्पिक मोटर चालित दबाव कक्ष उठाने और स्लाइडिंग तंत्र।
• सेंसर: अक्षीय भार, विस्थापन, छिद्र जल दबाव, कन्फाइनिंग/बैक दबाव और आयतन परिवर्तन का उच्च परिशुद्धता माप।
• वैकल्पिक ऐड-ऑन:
  • बेंडर तत्व (पी-वेव और एस-वेव, ऊर्ध्वाधर और क्षैतिज विन्यास)
  • स्थानीय तनाव माप (हॉल-प्रभाव सेंसर या एलवीडीटी)
  • तापमान नियंत्रण मॉड्यूल (परिसंचारी स्नान)
  • हाइड्रोलिक लोड फ्रेम विकल्प (उच्च आवृत्ति 10 हर्ट्ज गतिशील परीक्षण के लिए, उदाहरण के लिए, रेलवे गिट्टी और भूकंपीय सिमुलेशन)

5. आवेदन

• मोटे अनाज वाली मिट्टी (बजरी, रॉकफिल, रेलवे गिट्टी, बांध निर्माण सामग्री) के इंजीनियरिंग गुणों पर अनुसंधान
• उच्च भू-रॉकफिल बांधों, उपश्रेणियों, नींवों और पुनर्ग्रहण परियोजनाओं के लिए स्थैतिक और गतिशील मापदंडों का निर्धारण
• तनाव पथ सिमुलेशन, पारगम्यता लक्षण वर्णन, द्रवीकरण संभावित मूल्यांकन
• असंतृप्त मिट्टी का व्यवहार
• जमी हुई मिट्टी, हाइड्रेट, गहरी भू-तकनीकी इंजीनियरिंग (उच्च दबाव विकल्प के साथ)
• भूकंपीय तरंग लोडिंग के तहत बड़ी विरूपण प्रतिक्रिया

6. लाभ

• बड़े नमूने का आकार: 300 मिमी × 600 मिमी प्रतिनिधि कण-से-नमूना आकार अनुपात सुनिश्चित करता है।
• उच्च कठोरता और उच्च भार क्षमता: सघन, मजबूत मोटे दाने वाली मिट्टी के परीक्षण के लिए 1500 kN तक।
• बहुमुखी लोडिंग: स्थिर, गतिशील, तनाव पथ, K₀, अनिसोट्रोपिक समेकन आदि का समर्थन करता है।
• उच्च परिशुद्धता माप: सटीक संतृप्ति निगरानी के लिए वॉल्यूम परिवर्तन रिज़ॉल्यूशन को 0.001 मिलीलीटर तक कम करें।
• उच्च स्वचालन: सॉफ्टवेयर-नियंत्रित ऑपरेशन मानवीय त्रुटि को कम करता है।
• स्व-निहित संचालन: अधिकांश कॉन्फ़िगरेशन के लिए किसी बाहरी कंप्रेसर या हाइड्रोलिक इकाई की आवश्यकता नहीं होती है; 220 V पर चुपचाप चलता है।
• मजबूत विस्तारशीलता: वैकल्पिक सच्चा त्रिअक्षीय, तापमान नियंत्रण, मोड़ने वाले तत्व, असंतृप्त मिट्टी, उच्च दबाव मॉड्यूल, आदि।
• प्रमुख अंतरराष्ट्रीय मानकों का अनुपालन करता हैविश्व स्तर पर मान्यता प्राप्त परिणामों के लिए।

7. पैरामीटर

8. क्या चुनें (कॉन्फ़िगरेशन मार्गदर्शन)

• बुनियादी विन्यास: मानक लोड फ्रेम (जैसे, 250 केएन या 1500 केएन), 300 मिमी दबाव कक्ष - पारंपरिक स्थैतिक त्रिअक्षीय परीक्षण (सीयू, सीडी) और मोटे अनाज वाली मिट्टी पर पारगम्यता परीक्षण के लिए उपयुक्त।
• गतिशील परीक्षण की आवश्यकता है: साइन, भूकंपीय तरंगों आदि के समर्थन के साथ हाइड्रोलिक लोड फ्रेम (10 हर्ट्ज) चुनें - गिट्टी और भूकंपीय द्रवीकरण अध्ययन के लिए आदर्श।
• असंतृप्त मृदा परीक्षण: अक्ष-अनुवाद सक्शन नियंत्रण मॉड्यूल जोड़ें।
• छोटे-तनाव मापांक की आवश्यकता है: बेंडर तत्व (पी/एस वेव) और हॉल-इफेक्ट लोकल स्ट्रेन सेंसर जोड़ें।
• जटिल तनाव पथ: सही त्रिअक्षीय विकल्प चुनें (स्वतंत्र σ₁, σ₂, σ₃ नियंत्रण)।
• पर्यावरण अनुकरण: तापमान नियंत्रण मॉड्यूल जोड़ेंजमे हुए या ऊंचे तापमान परीक्षण के लिए।
• अत्यधिक उच्च सीमित दबाव(उदाहरण के लिए, गहरी चट्टान या हाइड्रेट): उच्च दबाव वाला विकल्प चुनें (100 एमपीए तक)।

उपयोगकर्ता उपरोक्त मॉड्यूल को अनुसंधान उद्देश्यों और बजट के अनुसार जोड़ सकते हैं।

9. प्रक्रिया प्रवाह

दस्तावेज़ कोई विशिष्ट प्रवाह चार्ट प्रदान नहीं करता है. बड़े पैमाने पर मोटे अनाज वाले त्रिअक्षीय परीक्षण (सिस्टम क्षमताओं से अनुमानित) के लिए एक विशिष्ट प्रक्रिया इस प्रकार है:

• नमूना तैयारी: 300 मिमी व्यास तैयार करें। × 600 मिमी ऊंची मोटे दाने वाली मिट्टी का नमूना (उदाहरण के लिए, परत संघनन या कंपन द्वारा)।
• नमूना स्थापना: दबाव कक्ष के आधार पर नमूना रखें; झरझरा पत्थर, फिल्टर पेपर, रबर झिल्ली को इकट्ठा करना; छिद्र दबाव और बैक प्रेशर लाइनों को सील करें और कनेक्ट करें।
• परिपूर्णता: कन्फाइनिंग और बैक प्रेशर लागू करें; CO₂ फ्लशिंग, डी-एयर पानी संतृप्ति, और बी-वैल्यू जांच करें (≥0.95 स्वीकार्य है)।
• समेकन: लक्ष्य सीमित दबाव लागू करें - आइसोट्रोपिक, K₀, या अनिसोट्रोपिक समेकन; रिकॉर्ड मात्रा परिवर्तन.
• लोडिंग चरण:
  • स्थैतिक परीक्षण: विफलता या लक्ष्य तनाव तक तनाव-नियंत्रित या तनाव-नियंत्रित लोडिंग (दर समायोज्य)।
  • गतिशील परीक्षण: कम आवृत्ति चक्रीय लोडिंग के लिए तरंगरूप, आवृत्ति, चक्रों की संख्या निर्धारित करें।
  • तनाव पथ परीक्षण: एक साथ पूर्व निर्धारित पथ के अनुसार अक्षीय तनाव और सीमित दबाव को नियंत्रित करें।
• आंकड़ा अधिग्रहण: पूरे परीक्षण के दौरान अक्षीय भार, विस्थापन, छिद्र दबाव, सीमित दबाव और आयतन परिवर्तन को स्वचालित रूप से रिकॉर्ड करें।
• समापन: अंतिम स्थिति (उदाहरण के लिए, तनाव सीमा, चक्र गणना, या द्रवीकरण) तक पहुंचने पर स्वचालित रोक। नमूना उतारना और विघटित करना।
• डाटा प्रोसेसिंग और रिपोर्टिंग: सॉफ़्टवेयर स्वचालित रूप से तनाव-तनाव वक्र, छिद्र दबाव बनाम चक्र, प्रभावी तनाव पथ इत्यादि प्लॉट करता है, और एक परीक्षण रिपोर्ट आउटपुट करता है।
