बहु-कार्यात्मक समेकन उपकरण

उत्पाद विवरण

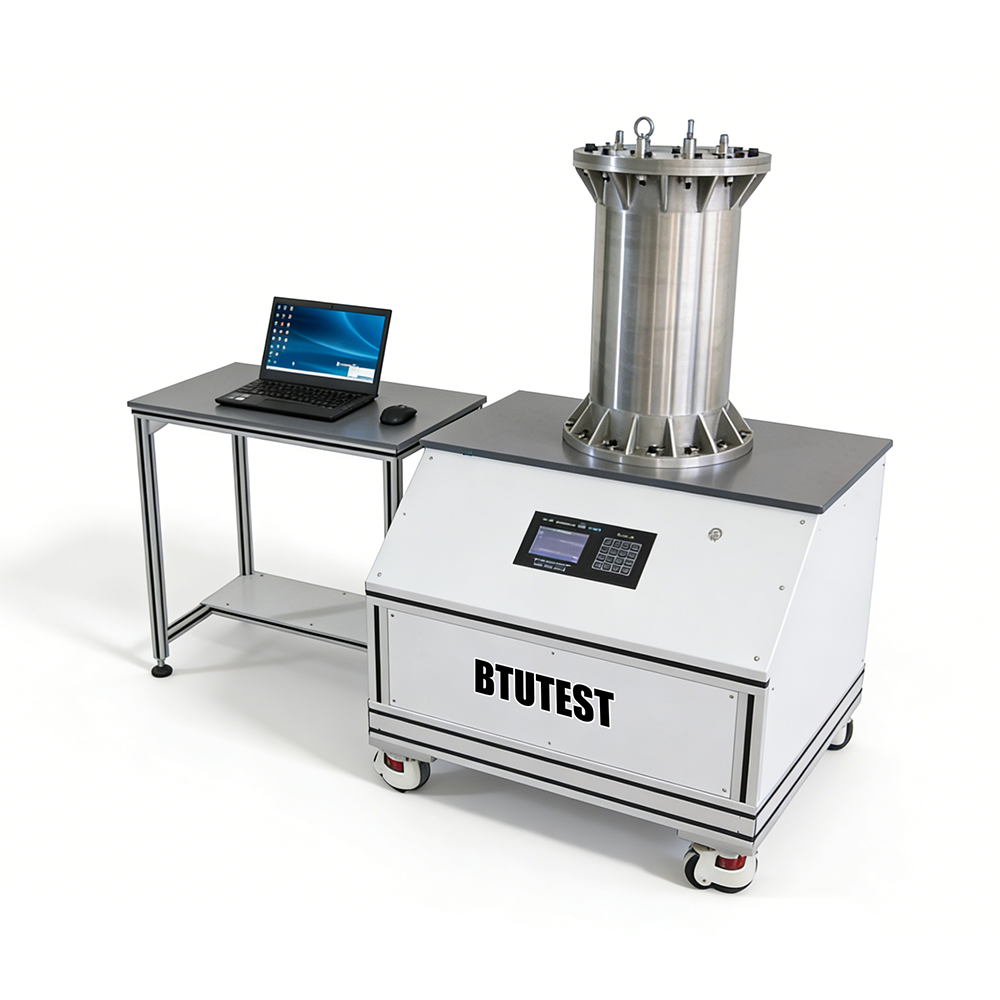

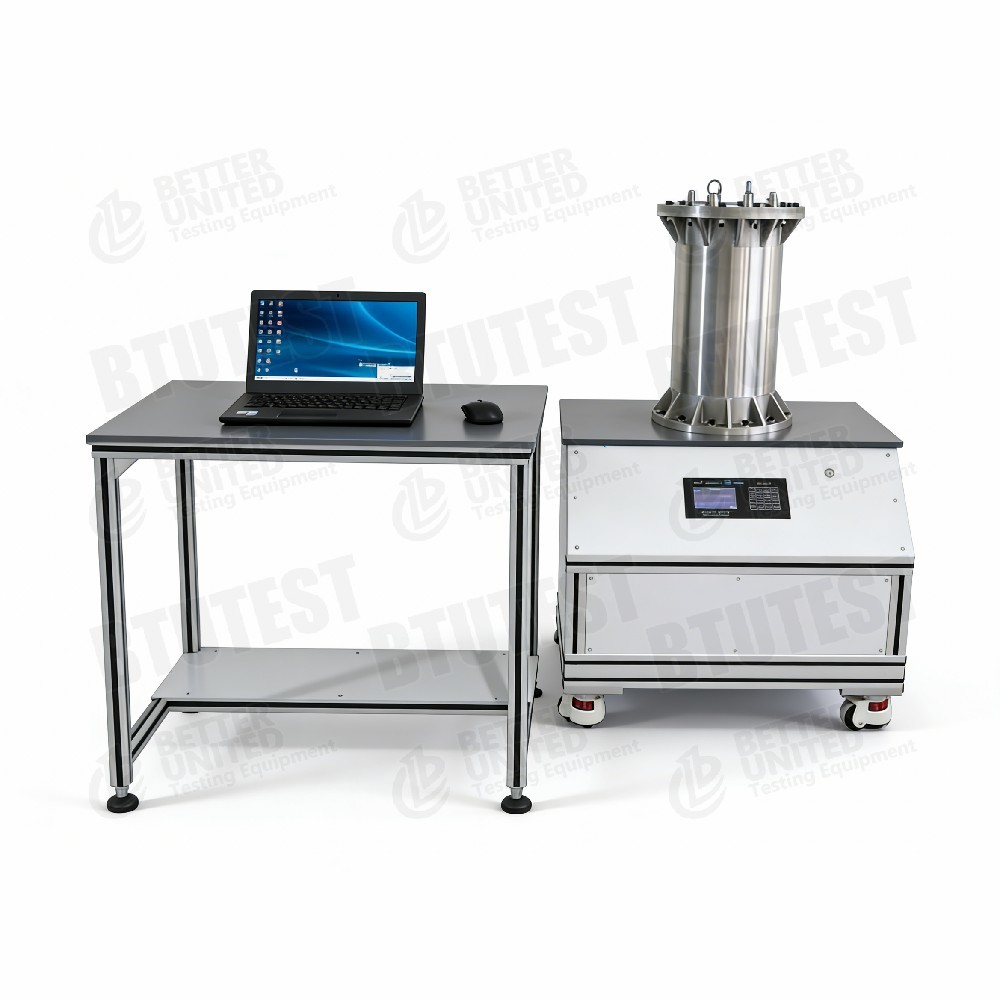

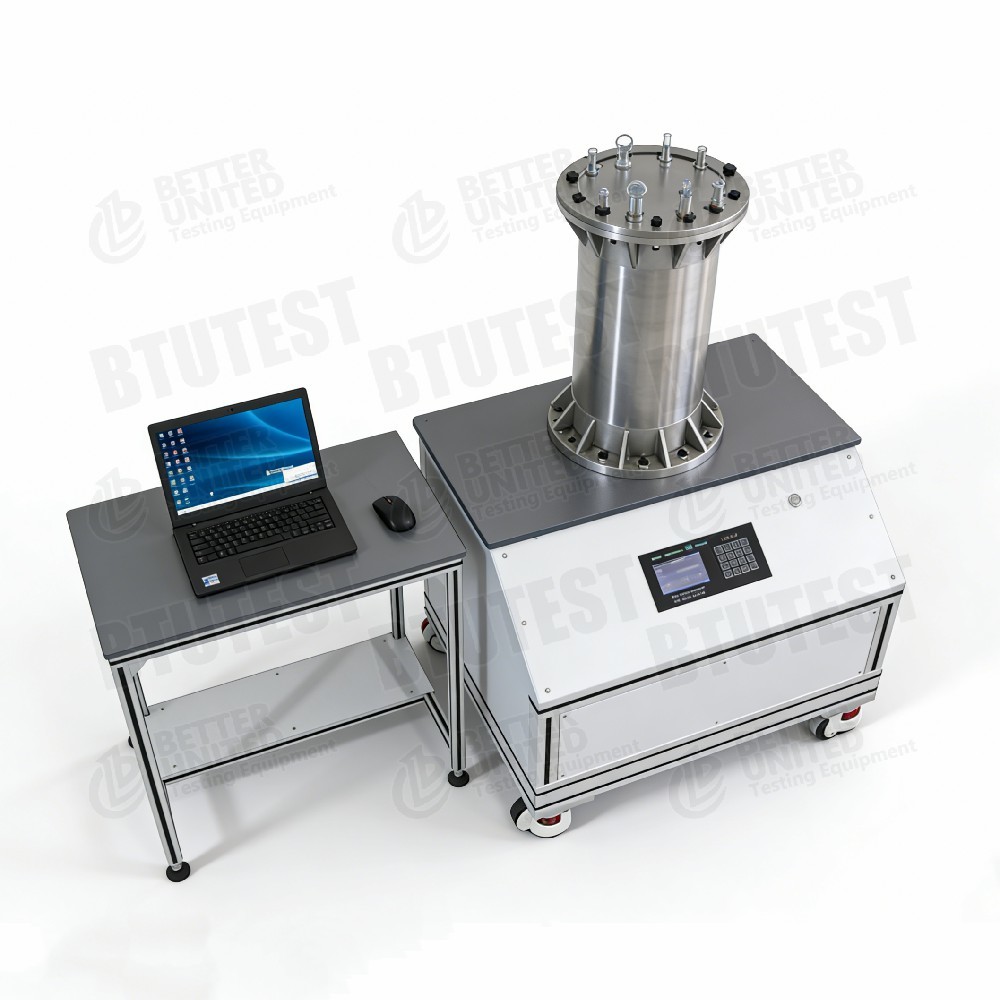

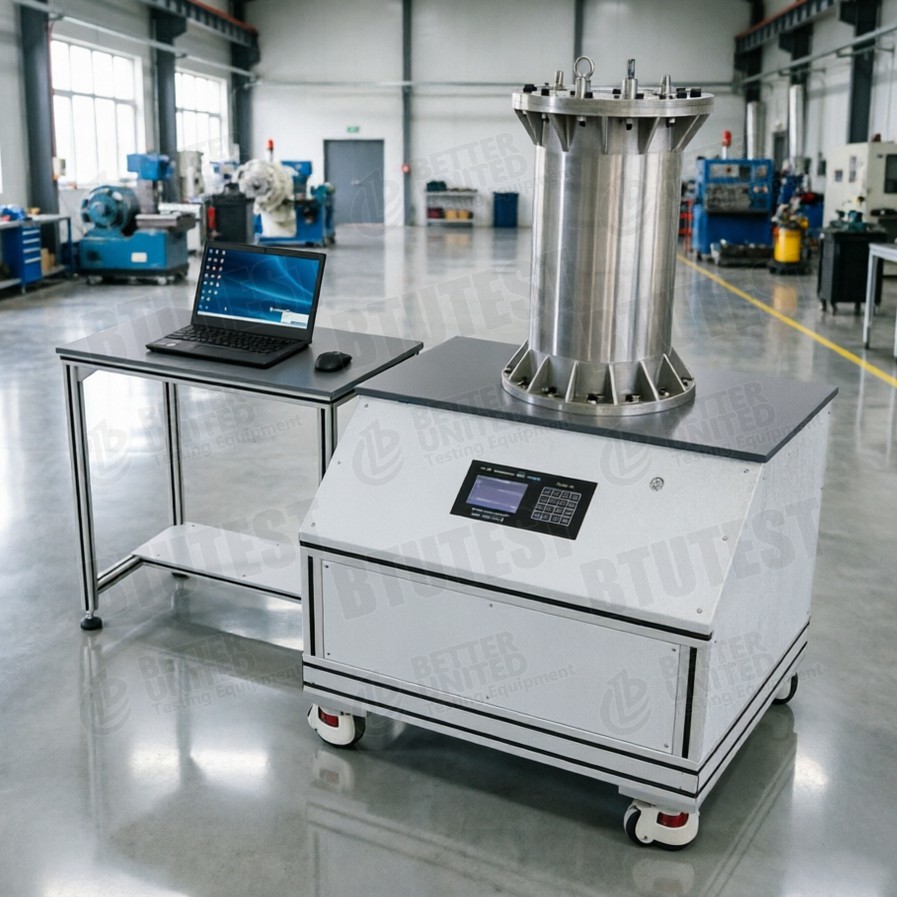

बहु-कार्यात्मक नमूना तैयारी और परीक्षण प्रणाली (बहु-कार्यात्मक समेकन उपकरण) मॉडलबीटीयू-सीएसए-3

विवरण

यह उपकरण एक हैबहु-कार्यात्मक नमूना तैयारी और परीक्षण प्रणाली (बहु-कार्यात्मक समेकन उपकरण), नमूनाबीटीयू-सीएसए-3. इसका उपयोग मुख्य रूप से सजातीय मिट्टी के नमूने तैयार करने और विभिन्न समेकन परीक्षण करने के लिए किया जाता है। यह प्रणाली उच्च स्तर के स्वचालन के साथ तनाव और विरूपण स्थितियों का उच्च परिशुद्धता नियंत्रण प्रदान करती है। संपूर्ण परीक्षण प्रक्रिया को सर्वो नियंत्रण के माध्यम से कंप्यूटर-नियंत्रित किया जा सकता है, जिसमें वास्तविक समय अधिग्रहण और नमूना सतह की स्थिति, आंतरिक तनाव-तनाव स्थिति और आंतरिक छिद्र जल दबाव वितरण का विश्लेषण किया जा सकता है। मुख्य कार्य:

• सजातीय मिट्टी के नमूने तैयार करना
• चरण-लोडिंग समेकन परीक्षण
• तनाव की निरंतर दर (सीआरएस) समेकन परीक्षण
• लोडिंग की स्थिर दर (सीआरएल) समेकन परीक्षण
• कई स्थानों पर छिद्रित पानी के दबाव का वास्तविक समय माप

परीक्षण मानक (अंतर्राष्ट्रीय)

• एएसटीएम डी2435(मिट्टी का एक आयामी समेकन)
• एएसटीएम डी4186(तनाव समेकन की निरंतर दर - सीआरएस)
• एएसटीएम डी4546(लोड-अनलोड-रीलोड समेकन)
• आईएसओ 17892‑5(समेकन परीक्षण)
• बीएस 1377‑6(समेकन परीक्षण)
• एएसटीएम डी698(संघनन परीक्षण - नमूना तैयार करने से संबंधित)

उपकरण लोडिंग नियंत्रण, विस्थापन माप, छिद्र दबाव निगरानी आदि के लिए इन मानकों की आवश्यकताओं को पूरा कर सकता है।

विनिर्देश

विवरण

• बहु-कार्यात्मक एकीकरण- दोनों सजातीय नमूने तैयार कर सकते हैं (उदाहरण के लिए, संघनन या समेकन मोल्डिंग द्वारा) और विभिन्न समेकन परीक्षण (स्टेप लोडिंग, सीआरएस, सीआरएल) कर सकते हैं।
• बड़े नमूने का आकार- दबाव सेल Ø300 मिमी × 600 मिमी ऊंचाई, मोटे अनाज वाली मिट्टी या बड़े नमूनों के लिए उपयुक्त, पैमाने के प्रभाव को कम करता है।
• उच्च परिशुद्धता सर्वो नियंत्रण- लोड, विस्थापन और गति सर्वो बंद-लूप नियंत्रित हैं, सटीकता ±0.1% एफएस।
• बहु-स्थिति छिद्र दबाव माप- आंतरिक छिद्र जल दबाव वितरण की निगरानी के लिए दबाव सेल में विभिन्न ऊंचाइयों पर छिद्र दबाव सेंसर स्थापित किए जा सकते हैं, जो संतृप्त या असंतृप्त मिट्टी में प्रभावी तनाव विश्लेषण के लिए उपयोगी हैं।
• व्यापक लोडिंग गति सीमा- 0.00001-9 मिमी/मिनट, रेंगना, धीमी गति से समेकन और तेजी से लोडिंग को कवर करता है।
• लंबा स्ट्रोक- 600 मिमी, बड़े विरूपण समेकन या संपीड़न परीक्षणों की अनुमति देता है।
• जल संग्रहण टैंक- जल निकासी एकत्र करने के लिए 20 एल क्षमता, मात्रा परिवर्तन माप की सुविधा।
• लचीला नियंत्रण- विभिन्न उपयोगकर्ता प्राथमिकताओं को समायोजित करते हुए, विद्युत चुम्बकीय स्विच, सॉफ्टवेयर या एलसीडी पैनल के माध्यम से संचालित किया जा सकता है।
• टिकाऊ सामग्री- 304 स्टेनलेस स्टील से बना प्रेशर सेल, लंबे समय तक उपयोग के लिए संक्षारण प्रतिरोधी।

आवेदन

• सजातीय नमूना तैयार करना- बाद के त्रिअक्षीय, प्रत्यक्ष कतरनी, पारगम्यता, आदि परीक्षणों के लिए एक समान, दोहराए जाने योग्य नमूने प्रदान करता है।
• बड़े पैमाने पर समेकन परीक्षण- मोटे दाने वाली मिट्टी, रॉकफिल, नरम चट्टान आदि की समेकन विशेषताओं का निर्धारण करें।
• सीआरएस/सीआरएल तीव्र समेकन- समय की बचत करते हुए शीघ्रता से समेकन पैरामीटर प्राप्त करें।
• छिद्र दबाव वितरण अध्ययन- विभिन्न जल निकासी सीमा स्थितियों के तहत आंतरिक छिद्र दबाव विकास का अध्ययन करें, समेकन सिद्धांत की पुष्टि करें।
• दीर्घकालिक रेंगना- द्वितीयक समेकन व्यवहार का विश्लेषण करने के लिए निरंतर भार के तहत विरूपण और छिद्र दबाव में परिवर्तन को मापें।
• पर्यावरण भू-तकनीकी- दूषित मिट्टी, विस्तृत मिट्टी आदि के समेकन व्यवहार का अध्ययन करें।

लाभ

• उच्चा परिशुद्धि- नियंत्रण सटीकता ±0.1% एफएस, अनुसंधान आवश्यकताओं को पूरा करना।
• बड़ा आकार और लंबा स्ट्रोक- Ø300×600 मिमी नमूना, 600 मिमी स्ट्रोक, बड़े विरूपण और बड़े-कण सामग्री के लिए उपयुक्त।
• मल्टी-फंक्शन- नमूना तैयार करना + चरण लोडिंग + सीआरएस + सीआरएल + बहु-स्थिति छिद्र दबाव माप - सभी एक प्रणाली में।
• पूरी तरह से स्वचालित सर्वो नियंत्रण- कंप्यूटर नियंत्रण, वास्तविक समय डेटा अधिग्रहण, स्वचालित पैरामीटर गणना।
• बहु-स्थिति छिद्र दबाव- पारंपरिक एकल-सेंसर माप के विपरीत, स्थानिक छिद्र दबाव वितरण के अध्ययन की अनुमति देता है।
• बड़ी क्षमता वाला जल संग्रहण टैंक- 20 एल, बड़े नमूनों से जल निकासी संग्रह के लिए उपयुक्त।
• लचीला संचालन- पैनल कीपैड + एलसीडी + सॉफ्टवेयर, एकाधिक नियंत्रण विकल्प।
• मजबूत निर्माण- इंटीग्रल लोड फ्रेम, उच्च कठोरता, कम कंपन।

क्या चुनें

परीक्षण आवश्यकताओं के आधार पर इस उपकरण का चयन करें या अन्य मॉडलों से तुलना करें:

प्रक्रिया प्रवाह

उदाहरण:सजातीय नमूना तैयार करना + सीआरएस समेकन परीक्षण (बहु-स्थिति छिद्र दबाव माप के साथ)

• नमूना तैयारी
  • पानी की मात्रा को लक्षित करने के लिए मिट्टी मिलाएं, परतों में दबाव सेल (Ø300×600 मिमी) में रखें।
  • शुष्क घनत्व को लक्षित करने के लिए प्रत्येक परत को कॉम्पैक्ट करने के लिए सर्वो लोडिंग सिस्टम का उपयोग करें, जिससे एक सजातीय नमूना तैयार हो सके।
  • तैयारी के दौरान, अलग-अलग ऊंचाई पर छिद्र दबाव सेंसर लगाएं (उदाहरण के लिए, नमूना ऊंचाई के 1/4, 1/2, 3/4 पर)।

• स्थापना और सीलिंग
  • शीर्ष कैप स्थापित करें, लोडिंग पिस्टन, विस्थापन सेंसर और मल्टी-चैनल छिद्र दबाव सेंसर कनेक्ट करें।
  • जल निकासी लाइनों को जल संग्रहण टैंक (20 एल) से कनेक्ट करें।
  • यदि संतृप्ति की आवश्यकता है, तो वैक्यूम संतृप्ति या बैक प्रेशर संतृप्ति करें।

• परीक्षण पैरामीटर सेट करें
  • सॉफ़्टवेयर में, "सीआरएस समेकन मॉड्यूल" चुनें।
  • एक स्थिर तनाव दर निर्धारित करें (उदाहरण के लिए, 0.01 मिमी/मिनट)।
  • अधिकतम अक्षीय तनाव (जैसे, 20%) या अधिकतम अक्षीय भार (30 kN) सेट करें।
  • डेटा अधिग्रहण अंतराल सेट करें (उदाहरण के लिए, 1 सेकंड)।

• परीक्षण प्रारंभ करें
  • सर्वो लोडिंग सिस्टम पिस्टन को स्थिर दर से नीचे की ओर धकेलता है।
  • सॉफ्टवेयर अक्षीय भार, अक्षीय विस्थापन, कई स्थितियों पर छिद्र दबाव और वास्तविक समय में समय रिकॉर्ड करता है।
  • प्रत्येक सेंसर के लिए तनाव-तनाव वक्र और छिद्र दबाव-तनाव वक्र प्लॉट करता है।

• रुकने की स्थिति
  • पूर्व निर्धारित तनाव या अधिकतम भार तक पहुंचने पर स्वचालित रूप से बंद हो जाता है।

• जुदा करना और सफाई करना
  • उतारें, नमूना निकालें, अंतिम जल सामग्री मापें।
  • प्रेशर सेल, छिद्र दबाव सेंसर, लाइनों और जल संग्रहण टैंक को साफ करें।

• डाटा प्रासेसिंग
  • सीआरएस सिद्धांत के आधार पर, सॉफ्टवेयर समेकन सीवी (औसत या निचले छिद्र दबाव का उपयोग करके) के समग्र गुणांक की गणना करता है।
  • छिद्र दबाव अपव्यय पैटर्न का विश्लेषण करने के लिए विभिन्न ऊंचाइयों पर छिद्र दबाव प्रतिक्रियाओं की तुलना करें।
  • संपीड़न सूचकांक Cc, पूर्व-समेकन दबाव Pc, आदि की गणना करें।
  • डेटा निर्यात करें और एक परीक्षण रिपोर्ट तैयार करें।

चरण-लोडिंग समेकन के लिए: एक लोड अनुक्रम सेट करें (उदाहरण के लिए, 50, 100, 200, 400, 800 केपीए); प्रत्येक लोड चरण पर समय के साथ विस्थापन और छिद्र दबाव रिकॉर्ड करें।
केवल नमूना तैयार करने के लिए: समेकन परीक्षण किए बिना परतों को संकुचित करने के लिए संघनन कार्यक्रम का उपयोग करें।

सारांश:बीटीयू-सीएसए-3 एक बहु-कार्यात्मक नमूना तैयारी और परीक्षण प्रणाली (बहु-कार्यात्मक समेकन उपकरण) है जो विभिन्न समेकन परीक्षणों के साथ सजातीय नमूना तैयारी को एकीकृत करता है। इसमें एक बड़ा नमूना आकार (Ø300×600 मिमी), 30 केएन तक अक्षीय भार, 600 मिमी का स्ट्रोक, और स्टेप लोडिंग, सीआरएस, सीआरएल और वास्तविक समय बहु-स्थिति छिद्र दबाव माप का समर्थन करता है। पूरी तरह से स्वचालित सर्वो बंद-लूप नियंत्रण के साथ नियंत्रण सटीकता ±0.1% एफएस है। यह मोटे अनाज वाली मिट्टी, रॉकफिल और बड़े नमूनों की समेकन विशेषताओं का अध्ययन करने के साथ-साथ सजातीय नमूने तैयार करने के लिए उपयुक्त है। चयन में आवश्यक भार क्षमता, नमूना आकार और बहु-स्थिति छिद्र दबाव माप की आवश्यकता पर विचार करना चाहिए। नियमित छोटे आकार के समेकन परीक्षणों के लिए, एक छोटा कंसॉलिडोमीटर अधिक लागत प्रभावी हो सकता है।
