स्वचालित असंतृप्त मृदा समेकन उपकरण

उत्पाद विवरण

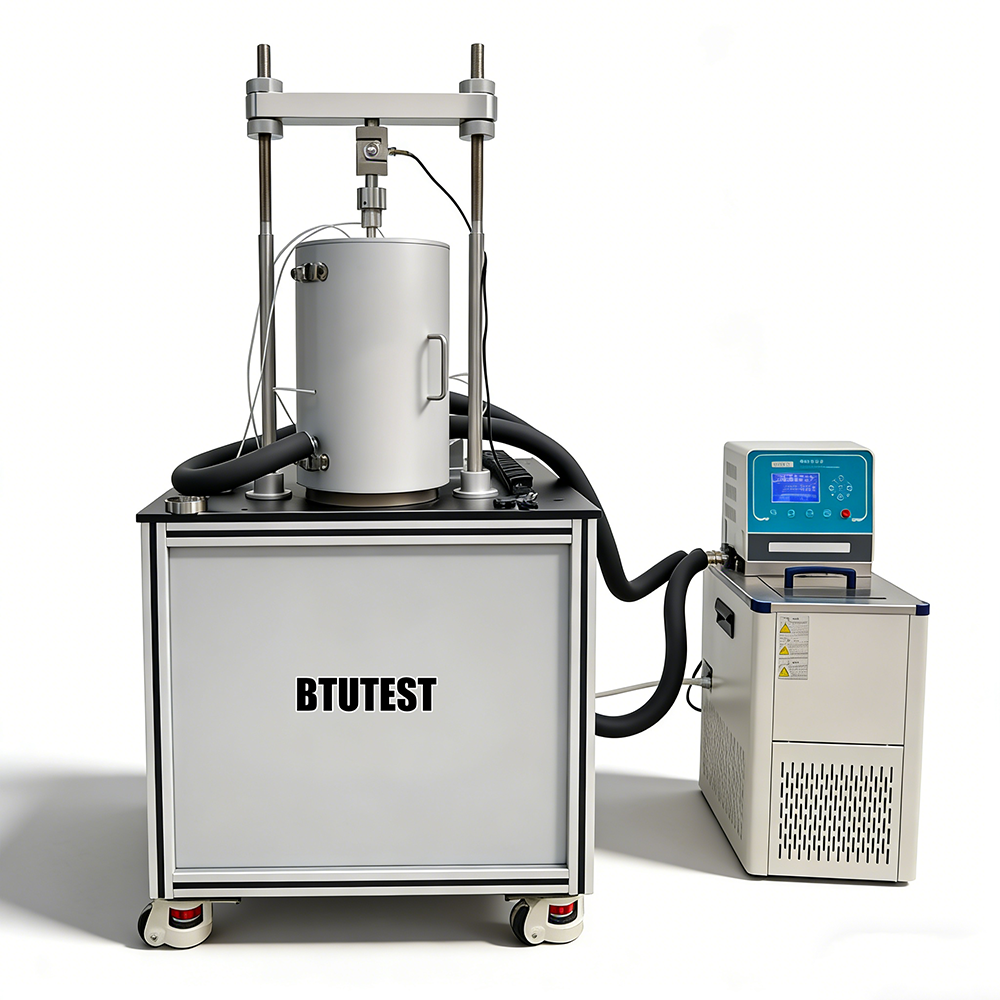

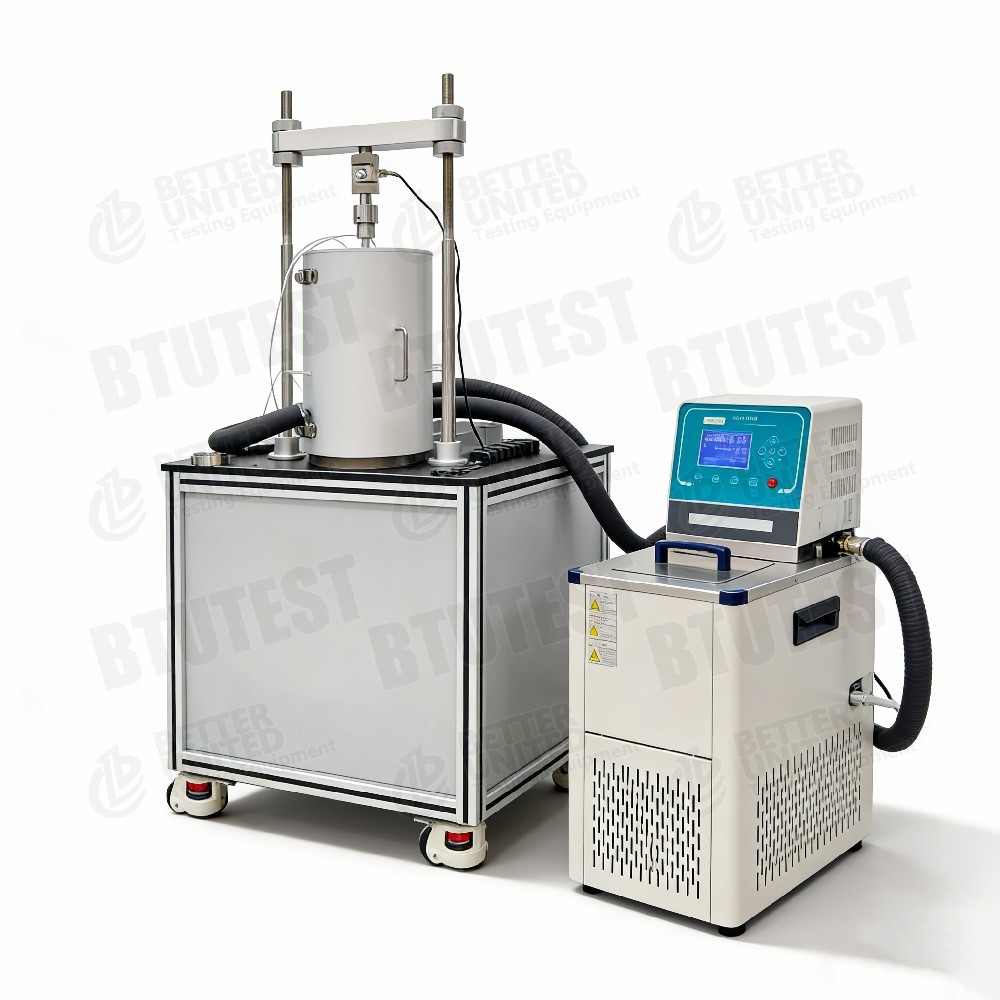

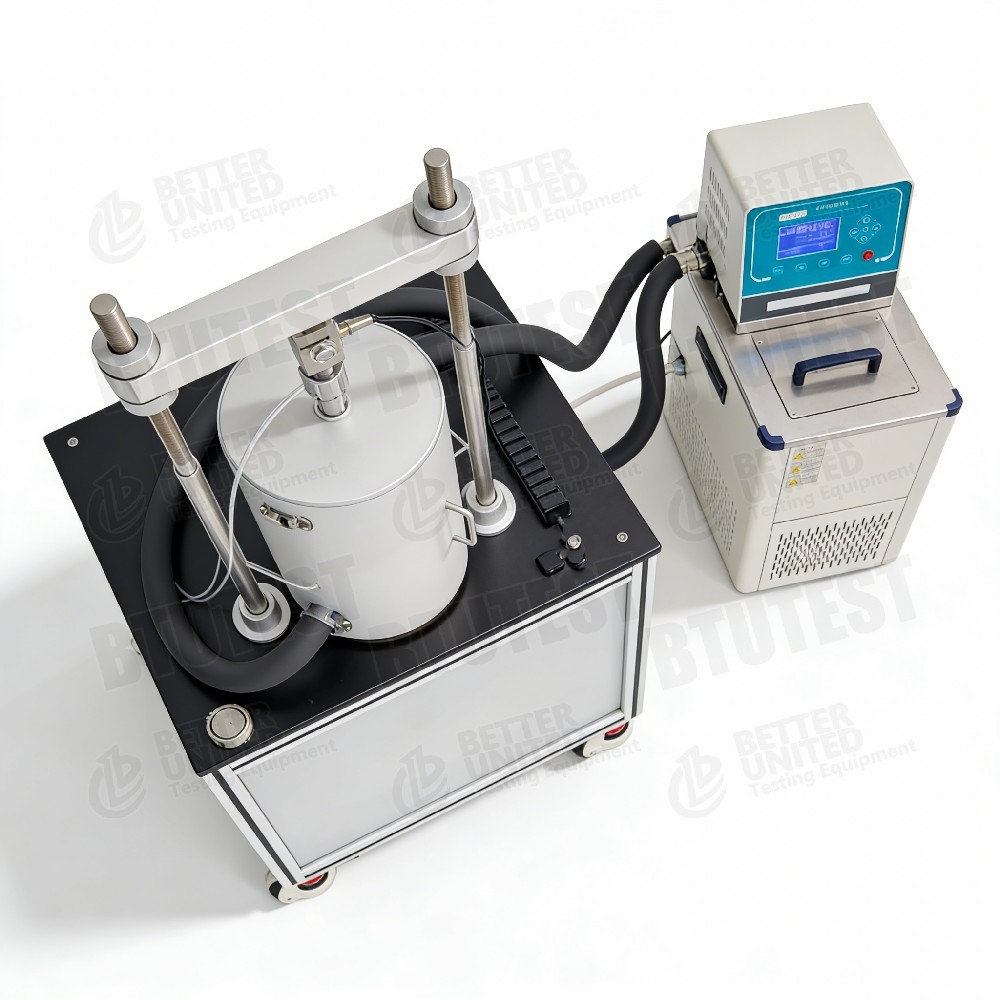

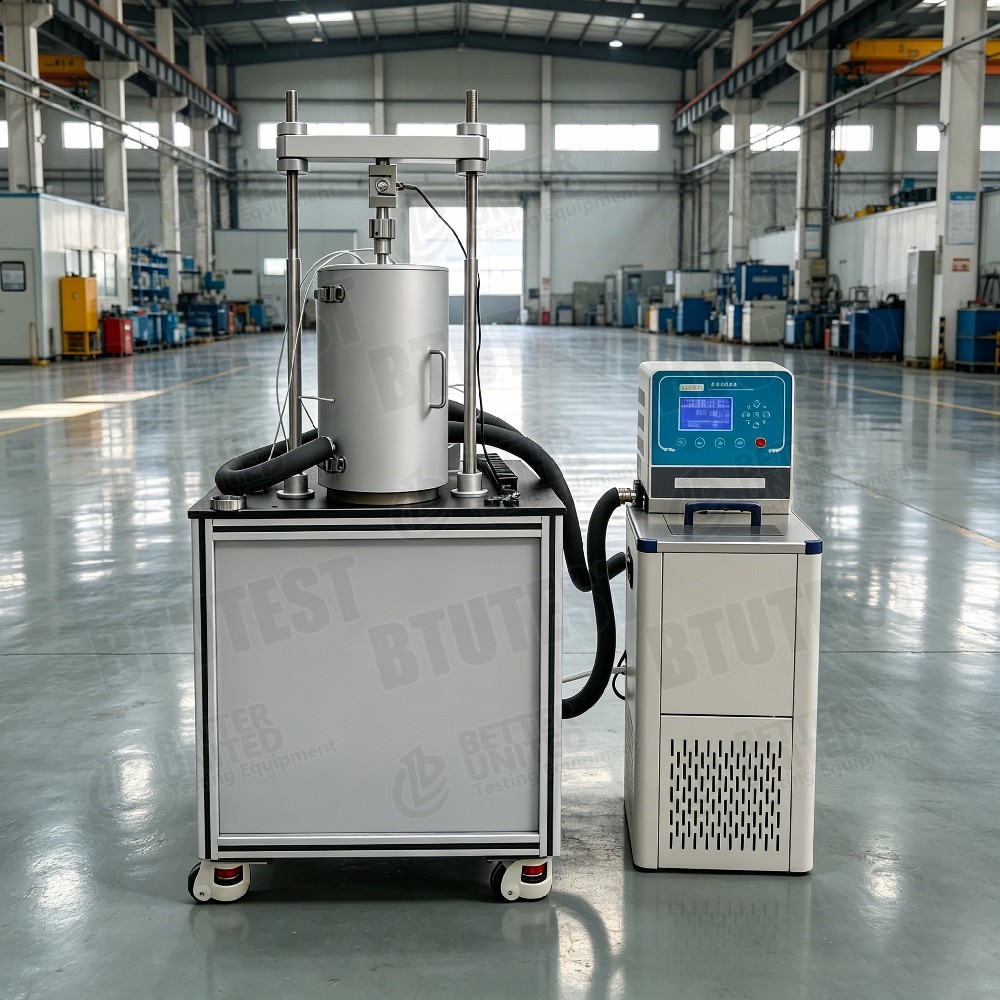

पूर्णतः स्वचालित असंतृप्त मृदा समेकन उपकरण
मॉडल BTU-1U / 1UM
विवरण

यह उपकरण पूरी तरह से स्वचालित असंतृप्त मिट्टी समेकन उपकरण है, मॉडल बीटीयू-1यू और बीटीयू-1यूएम, नियंत्रित मैट्रिक सक्शन के तहत असंतृप्त मिट्टी पर एक-आयामी समेकन परीक्षणों के लिए उपयोग किया जाता है। यह संपीड़न विशेषताओं, समेकन के गुणांक, पूर्व-समेकन दबाव और अन्य मापदंडों को निर्धारित कर सकता है। अक्ष-अनुवाद तकनीक का उपयोग किया जाता है, जो सक्शन को नियंत्रित करने के लिए छिद्रित पानी के दबाव (आमतौर पर शून्य) को बनाए रखते हुए छिद्रित वायु दबाव लागू करता है। मुख्य विशेषताएं:

नमूना आकार: Ø61.8×H20 मिमी (अन्य आकार वैकल्पिक)
अक्षीय तनाव: 1U - 0‑800 kPa स्वचालित लोडिंग; 1UM - 0‑3200 kPa स्वचालित लोडिंग
सामान्य विस्थापन: 12.7 मिमी, रिज़ॉल्यूशन 0.01 मिमी
लोड सेल: 1U - 0‑2.4 kN (0‑800 kPa के अनुरूप); 1UM - 0‑10 kN (0‑3200 kPa), सटीकता ±0.1% FS
छिद्र जल दबाव: 0‑0.1 एमपीए, सटीकता 0.1 केपीए, रिज़ॉल्यूशन 0.1 केपीए
वॉल्यूम परिवर्तन माप: 0‑100 एमएल, सटीकता ±0.01 एमएल, रिज़ॉल्यूशन 0.001 एमएल
छिद्र वायु दाब: 0‑0.9 एमपीए, सटीकता ±0.1% एफएस, रिज़ॉल्यूशन 1 केपीए
सिरेमिक डिस्क: 1.5 एमपीए उच्च-वायु-प्रवेश (यूएसए से आयातित)
नियंत्रण विधि: 20‑कुंजी झिल्ली कीपैड + 240×128 एलसीडी
डेटा अधिग्रहण: इसमें डेटा लॉगर और विंडोज सॉफ़्टवेयर शामिल हैं
फ्लशिंग मॉड्यूल: स्वचालित विसरित वायु फ्लशिंग डिवाइस से सुसज्जित; वैकल्पिक तापमान नियंत्रण प्रणाली (5‑40 ℃)

परीक्षण मानक (अंतर्राष्ट्रीय)

एएसटीएम डी2435 (मिट्टी का एक आयामी समेकन)
एएसटीएम डी4186 (तनाव समेकन की निरंतर दर - सीआरएस)
एएसटीएम डी4546 (लोड-अनलोड-रीलोड समेकन)
एएसटीएम डी6836 (अक्ष-अनुवाद सहित असंतृप्त मृदा परीक्षण विधियाँ)
आईएसओ 17892‑5(समेकन परीक्षण)
बीएस 1377‑6 (समेकन परीक्षण)

उपकरण लोडिंग, विस्थापन माप, सक्शन नियंत्रण आदि के लिए इन मानकों की आवश्यकताओं को पूरा कर सकता है, और विशेष रूप से असंतृप्त मिट्टी के लिए उपयुक्त है।

विनिर्देश

पैरामीटर

बीटीयू-1यू

बीटीयू-1यूएम

उपकरण का नाम

पूरी तरह से स्वचालित असंतृप्त मृदा समेकन उपकरण

पूरी तरह से स्वचालित असंतृप्त मृदा समेकन उपकरण (उच्च तनाव)

नमूना आकार

Ø61.8 × H20 मिमी (अन्य आकार वैकल्पिक)

अक्षीय तनाव

माइक्रो-कंप्यूटर नियंत्रित स्वचालित लोडिंग, 0-800 kPa, स्टीप्लेस

माइक्रो-कंप्यूटर नियंत्रित स्वचालित लोडिंग, 0-3200 kPa, चरणरहित

सामान्य विस्थापन

12.7 मिमी, रिज़ॉल्यूशन 0.01 मिमी

भरा कोश

0‑2.4 kN, सटीकता ±0.1% FS

0-10 केएन, सटीकता ±0.1% एफएस

छिद्रित पानी का दबाव

0‑0.1 एमपीए, सटीकता 0.1 केपीए, रिज़ॉल्यूशन 0.1 केपीए

आयतन परिवर्तन माप

0‑100 एमएल, सटीकता ±0.01 एमएल, रिज़ॉल्यूशन 0.001 एमएल

छिद्रित वायुदाब

0‑0.9 एमपीए, सटीकता ±0.1% एफएस, रिज़ॉल्यूशन 1 केपीए

सिरेमिक डिस्क

1.5 एमपीए उच्च-वायु-प्रवेश (यूएसए से आयातित)

नियंत्रण विधि

20‑कुंजी झिल्ली कीपैड + 240×128 एलसीडी

आंकड़ा अधिग्रहण

डेटा लॉगर + विंडोज़ अधिग्रहण/प्रसंस्करण सॉफ़्टवेयर

फ्लशिंग मॉड्यूल

स्वचालित विसरित वायु फ्लशिंग उपकरण

वैकल्पिक

तापमान नियंत्रण प्रणाली (5‑40 ℃)



विवरण

असंतृप्त मिट्टी के लिए अक्ष-अनुवाद - छिद्रित जल दबाव को शून्य (या नियंत्रित) पर रखते हुए छिद्र वायु दबाव (यूₐ) लागू करता है, जिससे मैट्रिक सक्शन s = uₐ - u_w मिलता है। सिरेमिक डिस्क में 1.5 एमपीए वायु-प्रवेश मान है, जो 0-1500 केपीए से सक्शन नियंत्रण की अनुमति देता है।
दो तनाव श्रेणियाँ-

1यू: अधिकतम. 800 केपीए, उथली असंतृप्त मिट्टी या कम तनाव परीक्षणों के लिए उपयुक्त।
1यूएम: अधिकतम। 3200 केपीए, गहरी असंतृप्त मिट्टी या उच्च तनाव की स्थिति के लिए उपयुक्त।

उच्च परिशुद्धता मात्रा माप- वॉल्यूम परिवर्तन रिज़ॉल्यूशन 0.001 एमएल, जल निकासी/अवशोषण मात्रा परिवर्तनों की सटीक निगरानी।
स्वचालित विसरित वायु फ्लशिंग उपकरण- समय-समय पर सिरेमिक डिस्क के नीचे जमा होने वाले हवा के बुलबुले को फ्लश करता है, रुकावट को रोकता है और स्थिर सक्शन नियंत्रण सुनिश्चित करता है; जल निकासी सुधार के लिए विसरित वायु की मात्रा को भी मापता है।
छिद्र जल दबाव सेंसर- रेंज 0.1 एमपीए, सटीकता 0.1 केपीए, असंतृप्त मिट्टी में कम पानी के दबाव के लिए उपयुक्त।
वैकल्पिक तापमान नियंत्रण- असंतृप्त मिट्टी समेकन पर तापमान के प्रभाव का अध्ययन करने के लिए 5‑40 ℃ प्रणाली।
सॉफ़्टवेयर फ़ंक्शंस- पूरी तरह से स्वचालित समेकन परीक्षण (स्टेप लोडिंग, सीआरएस, सीआरएल, क्रीप, आदि); तनाव, विस्थापन, आयतन परिवर्तन, छिद्र दबाव वक्रों का वास्तविक समय प्रदर्शन; समेकन मापदंडों की स्वचालित गणना (सीवी, एवी, सीसी, पीसी, आदि)।

आवेदन

असंतृप्त मिट्टी समेकन विशेषताएँ- विभिन्न चूषणों के तहत संपीड़न सूचकांक, समेकन का गुणांक और पूर्व-समेकन दबाव निर्धारित करें।
विस्तृत और ढहने योग्य मिट्टी - संपीड़ितता पर जल सामग्री (सक्शन) परिवर्तन के प्रभाव का अध्ययन करें।
लैंडफिल कवर- असंतृप्त मिट्टी के संपीड़न और दीर्घकालिक निपटान का मूल्यांकन करें।
परमाणु अपशिष्ट भंडार- सक्शन के तहत बफर सामग्री (उदाहरण के लिए, बेंटोनाइट) का समेकन व्यवहार।
गहरी असंतृप्त मिट्टी- 1यूएम मॉडल 3.2 एमपीए तक सामान्य तनाव का अनुकरण कर सकता है, जो गहरी मिट्टी की परतों के लिए उपयुक्त है।
तापमान-सक्शन-समेकन युग्मन- वैकल्पिक तापमान नियंत्रण के साथ, असंतृप्त मिट्टी समेकन पर तापमान के प्रभाव का अध्ययन करें।

लाभ

विशिष्ट असंतृप्त डिज़ाइन- उच्च-वायु-प्रवेश सिरेमिक डिस्क (1.5 एमपीए) के साथ एक्सिस-अनुवाद स्थिर सक्शन नियंत्रण प्रदान करता है।
दो तनाव श्रेणियां- 800 केपीए और 3200 केपीए विकल्प, उथली से गहरी असंतृप्त मिट्टी को कवर करते हैं।
उच्च माप परिशुद्धता- मात्रा परिवर्तन 0.001 एमएल, छिद्र जल दबाव 0.1 केपीए, विस्थापन 0.01 मिमी - अनुसंधान आवश्यकताओं को पूरा करना।
स्वचालित विसरित वायु फ्लशिंग- दीर्घकालिक सक्शन नियंत्रण सटीकता सुनिश्चित करता है, मैन्युअल हस्तक्षेप को कम करता है।
पूरी तरह से स्वचालित सॉफ्टवेयर- स्टेप लोडिंग, सीआरएस, सीआरएल, क्रीप आदि का समर्थन करता है; स्वचालित पैरामीटर गणना।
वैकल्पिक तापमान नियंत्रण- तापमान प्रभाव अध्ययन के लिए 5‑40 ℃।
उच्च सेंसर सटीकता- लोड, छिद्रित पानी का दबाव, और छिद्रित वायु दबाव सभी ±0.1% एफएस।
आसान संचालन- एलसीडी + कीपैड, विंडोज सॉफ्टवेयर के साथ युग्मित।

क्या चुनें

परीक्षण आवश्यकताओं के आधार पर मॉडल का चयन करें:

मांग

अनुशंसित मॉडल

कारण

नियमित असंतृप्त मिट्टी समेकन (सामान्य तनाव ≤800 केपीए)

बीटीयू-1यू

कम लागत, अधिकांश उथली असंतृप्त मिट्टी परीक्षणों के लिए उपयुक्त

गहरी असंतृप्त मिट्टी या उच्च तनाव की स्थिति (सामान्य तनाव >800 केपीए, 3200 केपीए तक)

बीटीयू-1यूएम

उच्च तनाव सीमा, 10 kN लोड सेल

उच्च सक्शन नियंत्रण की आवश्यकता है (>500 केपीए, 1.5 एमपीए तक)

दोनों मॉडल (1.5 एमपीए सिरेमिक डिस्क)

पर्याप्त रूप से ऊँचा

दीर्घकालिक सक्शन नियंत्रण की आवश्यकता है (उदाहरण के लिए, रेंगना, जल निकासी संतुलन)

दोनों (स्वचालित फ्लशिंग डिवाइस)

दीर्घकालिक स्थिरता सुनिश्चित करता है

तापमान प्रभावों का अध्ययन करें

कोई भी मॉडल, वैकल्पिक तापमान नियंत्रण के साथ (5‑40 ℃)

अतिरिक्त आदेश की आवश्यकता है

केवल संतृप्त मृदा समेकन (कोई असंतृप्त आवश्यकता नहीं)

एक पारंपरिक कंसोलिडोमीटर चुनें (कम लागत)

असंतृप्त सुविधाएँ लागत बढ़ाती हैं

सीमित बजट और कम सक्शन आवश्यकता (<500 केपीए)

500 kPa सिरेमिक डिस्क वाले मॉडल पर विचार करें (उदाहरण के लिए, BTU‑2U श्रृंखला)

कम लागत



प्रक्रिया प्रवाह

उदाहरण: बीटीयू-1यू या 1यूएम का उपयोग करके असंतृप्त मिट्टी सीआरएस समेकन परीक्षण (नियंत्रित चूषण, तनाव की निरंतर दर)

सिरेमिक डिस्क की तैयारी

1.5 एमपीए सिरेमिक डिस्क को हवा रहित पानी में भिगोएँ और वैक्यूम संतृप्त करें (हवा के बुलबुले हटाएँ)।
एक अच्छी सील सुनिश्चित करते हुए, सिरेमिक डिस्क को समेकन सेल बेस में स्थापित करें। फ्लशिंग लाइनों को कनेक्ट करें।

नमूना तैयारी

Ø61.8×20 मिमी कटिंग रिंग का उपयोग करके अबाधित असंतृप्त मिट्टी को काटें या रीमोल्डेड नमूना तैयार करें।
प्रारंभिक जल सामग्री और घनत्व को मापें।

नमूना स्थापना

नमूने को सिरेमिक डिस्क पर रखें, फिर झरझरा पत्थर और लोडिंग प्लेट स्थापित करें।
समेकन सेल को लोडिंग फ्रेम में रखें और विस्थापन सेंसर स्थापित करें।
छिद्र वायु दाब रेखा (नमूने के शीर्ष पर) और छिद्र जल दबाव सेंसर (सिरेमिक डिस्क के नीचे) को कनेक्ट करें।
वॉल्यूम परिवर्तन माप प्रणाली को (ड्रेनेज लाइन से) कनेक्ट करें।

सक्शन लागू करें

छिद्र वायु दाब नियंत्रक के माध्यम से लक्ष्य छिद्र वायु दाब (जैसे, 200 केपीए) लागू करें।
ड्रेनेज लाइन वायुमंडल के लिए खुली है, इसलिए मैट्रिक सक्शन s = uₐ = 200 kPa।
स्वचालित विसरित वायु फ्लशिंग उपकरण प्रारंभ करें; जल निकासी स्थिर (सक्शन संतुलन) होने तक मात्रा परिवर्तन रिकॉर्ड करें।

सीआरएस समेकन परीक्षण

सॉफ़्टवेयर में, "सीआरएस समेकन मॉड्यूल" चुनें।
एक स्थिर तनाव दर निर्धारित करें (उदाहरण के लिए, 0.01 मिमी/मिनट)।
अधिकतम अक्षीय तनाव (जैसे, 20%) या अधिकतम अक्षीय बल (मॉडल क्षमता के अनुसार) सेट करें।
परीक्षण शुरू करें: लोडिंग पिस्टन निरंतर लोडिंग लागू करते हुए एक स्थिर दर से नीचे की ओर बढ़ता है।
सॉफ्टवेयर वास्तविक समय में अक्षीय बल, अक्षीय विस्थापन, आयतन परिवर्तन, छिद्र दबाव और समय को रिकॉर्ड करता है।
तनाव-तनाव वक्र और छिद्र दबाव-तनाव वक्र प्लॉट करता है।

रुकने की स्थिति

पूर्व निर्धारित तनाव या अधिकतम भार तक पहुंचने पर स्वचालित रूप से बंद हो जाता है।

जुदा करना और सफाई करना

अंतिम पानी की मात्रा को मापने के लिए उतारें, छिद्रित हवा का दबाव छोड़ें, नमूना निकालें, तौलें और सुखाएं।
समेकन सेल, सिरेमिक डिस्क और सेंसर को साफ करें; लाइनों को साफ़ करने के लिए फ्लशिंग डिवाइस चलाएँ।

डाटा प्रासेसिंग

सीआरएस सिद्धांत के आधार पर, सॉफ्टवेयर गणना करता है: समेकन का गुणांक (सीवी), संपीड़न सूचकांक (सीसी), पूर्व-समेकन दबाव (पीसी), और पारगम्यता का गुणांक (के) (अप्रत्यक्ष रूप से)।
प्लॉट ई‑लॉग पी कर्व, सीवी‑σ′ कर्व, आदि।
एक परीक्षण रिपोर्ट तैयार करता है.

चरण-लोडिंग समेकन के लिए: एक लोड अनुक्रम सेट करें (उदाहरण के लिए, 25, 50, 100, 200, 400, 800 केपीए); प्रत्येक लोड चरण पर, समय के साथ विस्थापन और मात्रा में परिवर्तन रिकॉर्ड करें; सॉफ्टवेयर सीवी, एवी आदि की गणना करता है।
क्रीप समेकन के लिए: द्वितीयक समेकन गुणांक Cα का विश्लेषण करने के लिए एक स्थिर भार लागू करें और लंबी अवधि में विस्थापन और आयतन परिवर्तन रिकॉर्ड करें।

सारांश: BTU-1U/1UM सक्शन नियंत्रण के लिए अक्ष-अनुवाद का उपयोग करने वाले पूरी तरह से स्वचालित असंतृप्त मिट्टी समेकन उपकरण हैं, जो 1.5 एमपीए उच्च-वायु-प्रवेश सिरेमिक डिस्क और एक स्वचालित विसरित वायु फ्लशिंग डिवाइस से सुसज्जित हैं। 1यू मॉडल का अधिकतम अक्षीय तनाव 800 केपीए है, जबकि 1यूएम 3200 केपीए तक पहुंचता है। वॉल्यूम परिवर्तन रिज़ॉल्यूशन 0.001 एमएल है, और छिद्रित जल दबाव सटीकता 0.1 केपीए है। वे स्टेप लोडिंग, सीआरएस, सीआरएल, क्रीप और वैकल्पिक तापमान नियंत्रण (5‑40 ℃) का समर्थन करते हैं। वे असंतृप्त मिट्टी की संपीड़न विशेषताओं, समेकन मापदंडों और तापमान प्रभावों का अध्ययन करने के लिए उपयुक्त हैं। चयन आवश्यक अधिकतम सामान्य तनाव पर आधारित होना चाहिए: उथली असंतृप्त मिट्टी 1यू चुनें, गहरी या उच्च तनाव वाली मिट्टी 1यूएम चुनें।
