1-गिरोह समेकन उपकरण

उत्पाद विवरण

विवरण

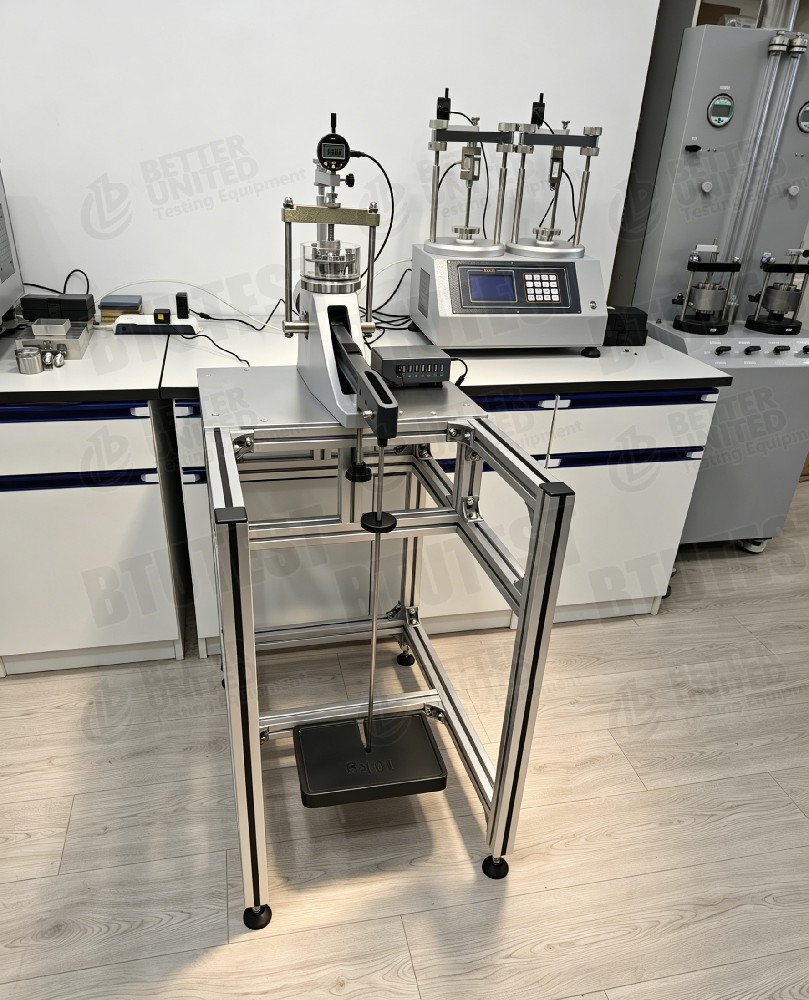

The NL5044X/001 is a table‑top single‑gang consolidation frame used to determine the long‑term consolidation characteristics of clays and other compressible soils under loads imposed by foundations and above‑ground structuresजब लागू दबाव मिट्टी की सुरक्षित सहन क्षमता के भीतर हो तब भी जमाव हो सकता है।उपकरण लीवर-आर्म लोडिंग का उपयोग करता है और 81 टन प्रति वर्ग फुट (लगभगयह इमारतों, बांधों, पुलों और इसी तरह की संरचनाओं के नीचे नींव के निपटान की भविष्यवाणी के लिए उपयुक्त है।

परीक्षण मानक

उपकरण निम्नलिखित अंतरराष्ट्रीय मानकों के अनुरूप है:

• BS1377(भूमि के लिए परीक्षण के ब्रिटिश मानक तरीके)
• एएसटीएम डी 2435(मिट्टी के एक आयामी समेकन गुणों के लिए मानक परीक्षण विधियाँ)
• एएसटीएम डी 3877(मिट्टी के विस्तार, संकुचन और समेकन की विशेषताओं के लिए परीक्षण विधियाँ)
• एएसटीएम डी 4546(मिट्टी का एक आयामी समेकन और विस्तार)

विनिर्देश

विवरण

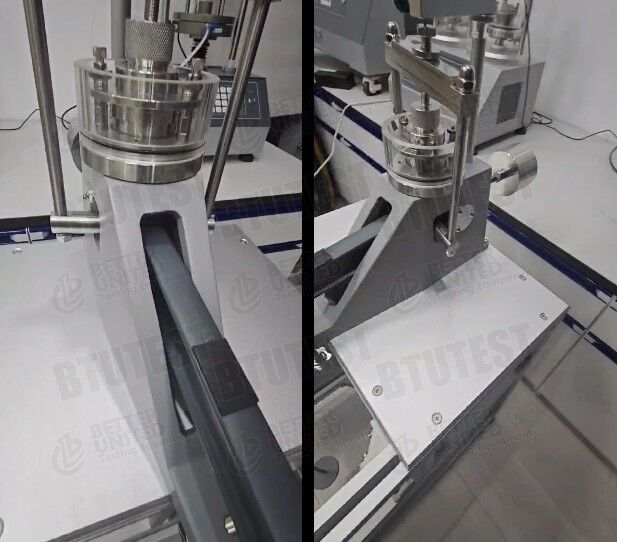

• लोडिंग तंत्र: लोड के आवेदन के दौरान नमूना को झटका देने से बचने के लिए एकात्मिक बीम समर्थन जैक के साथ कठोर लोडिंग फ्रेम।
• लीवर अनुपात: स्थिर 11:1 लीवर अनुपात, अधिकतम तनाव 8.8 एमपीए तक।
• समेकन कक्ष: ASTM/BS मानकों के अनुरूप फ्रंट-लोडिंग ओडोमीटर।
• माप यंत्र: मानक यांत्रिक डायल गेज; वैकल्पिक ऊर्ध्वाधर विस्थापन डायल गेज (10 मिमी यात्रा, सटीकता 0.01 मिमी) ।
• वैकल्पिक सामान: छिद्रित पत्थर (Φ50mm×5mm), काटने की अंगूठी, शीर्ष टोपी, फिल्टर पेपर।
• पैकिंग: बाहरी प्लाईवुड केस।

आवेदन

• मिट्टीदार मिट्टी के ठोस अवशेषों के प्रयोगशाला निर्धारण
• भवनों, बांधों, पुलों आदि के लिए नींव के दीर्घकालिक निपटान की भविष्यवाणी
• मिट्टी के उच्च-दबाव संपीड़नीयता अध्ययन
• अंतर्राष्ट्रीय मानकों के अनुसार भू-तकनीकी प्रयोगशालाओं में शिक्षण और अनुसंधान

लाभ

• अति उच्च लोड क्षमता: अधिकतम दबाव 8,800 kPa (11:1 लीवर अनुपात) तक ️ गहरी कठोर मिट्टी या उच्च-दबाव समेकन अनुसंधान के लिए आदर्श।
• कठोर निर्माण: परीक्षण परिणामों की सटीकता, दोहराव और विश्वसनीयता सुनिश्चित करता है।
• सदमे से सुरक्षा: एकीकृत बीम समर्थन जैक लोडिंग के दौरान नमूना गड़बड़ी को समाप्त करता है।
• जंग प्रतिरोधी और टिकाऊ: दीर्घकालिक प्रयोगशाला उपयोग के लिए कास्ट एल्यूमीनियम और लेपित स्टील।
• कॉम्पैक्ट टेबल-टॉप डिजाइन: प्रयोगशाला स्थान बचाता है।
• लागत प्रभावी: सिंगल-गंग डिजाइन कम मात्रा या उच्च-दबाव विशेष परीक्षणों के लिए बहु-गंग मॉडल की तुलना में कम लागत पर उपयुक्त है।

क्या चुनें?

प्रक्रिया प्रवाह

• नमूना तैयार करना: कटिंग रिंग का उपयोग करके Φ50 मिमी के नमूने को काटें और इसे समेकन कक्ष में रखें (ऊपरी/नीचे छिद्रित पत्थरों के साथ) ।
• सेल स्थापित करें: समेकन सेल को सामने के लोडिंग फ्रेम में रखें और उसे सुरक्षित करें।
• माप यंत्र स्थापित करें: डायल गेज या विस्थापन ट्रांसड्यूसर को माउंट करें और प्रारंभिक रीडिंग पर समायोजित करें।
• भार लागू करें: 11: 1 लीवर अनुपात का प्रयोग करके, परीक्षण कार्यक्रम के अनुसार चरणबद्ध रूप से भार लगाएं।
• रिकॉर्ड निपटान: स्थिरता तक प्रत्येक भार वृद्धि के तहत निर्दिष्ट समय अंतराल पर डायल गेज रीडिंग लें।
• डेटा प्रसंस्करण: समय-सेटलमेंट वक्रों को ग्राफ करें और समेकन गुणांक, संपीड़न सूचकांक, समेकन पूर्व दबाव आदि की गणना करें।
• रिपोर्ट जनरेशन: इंजीनियरिंग डिजाइन या अनुसंधान विश्लेषण के लिए परीक्षण रिपोर्ट तैयार करना।
