स्वचालित रॉक डायरेक्ट शियर उपकरण

उत्पाद विवरण

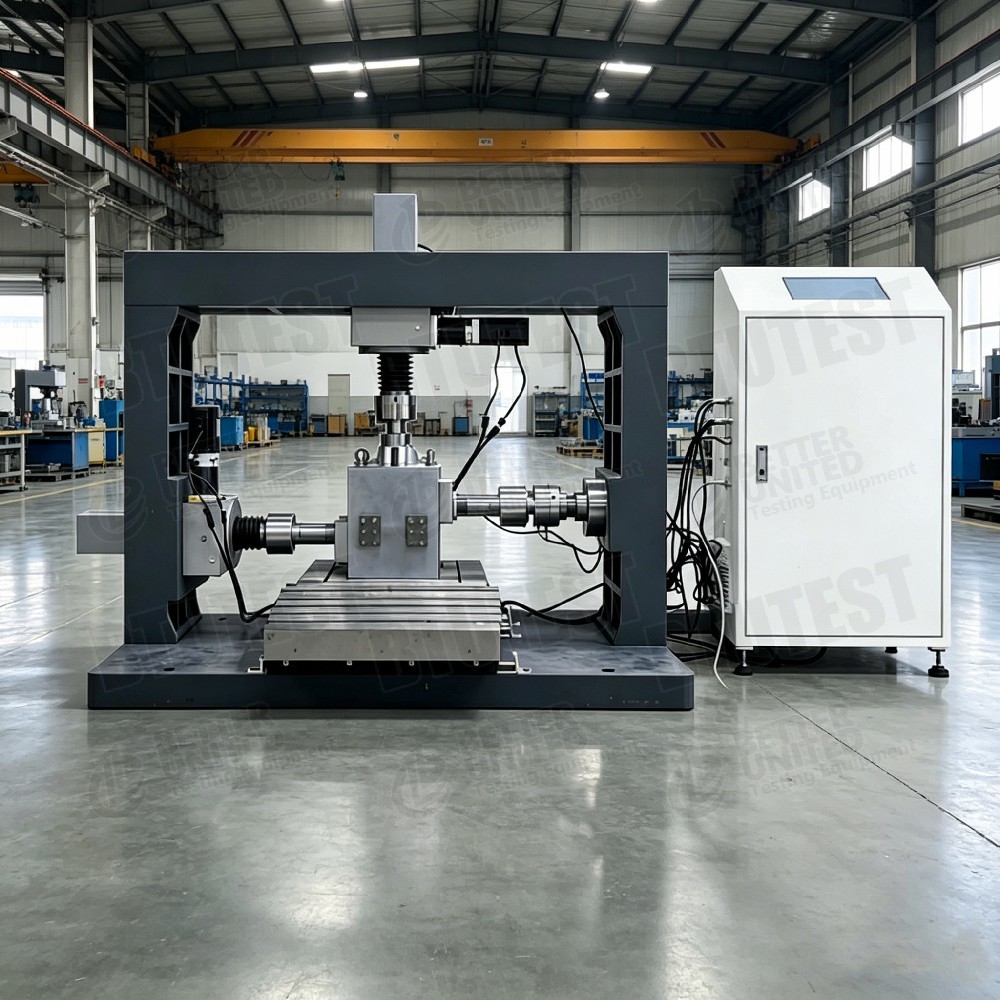

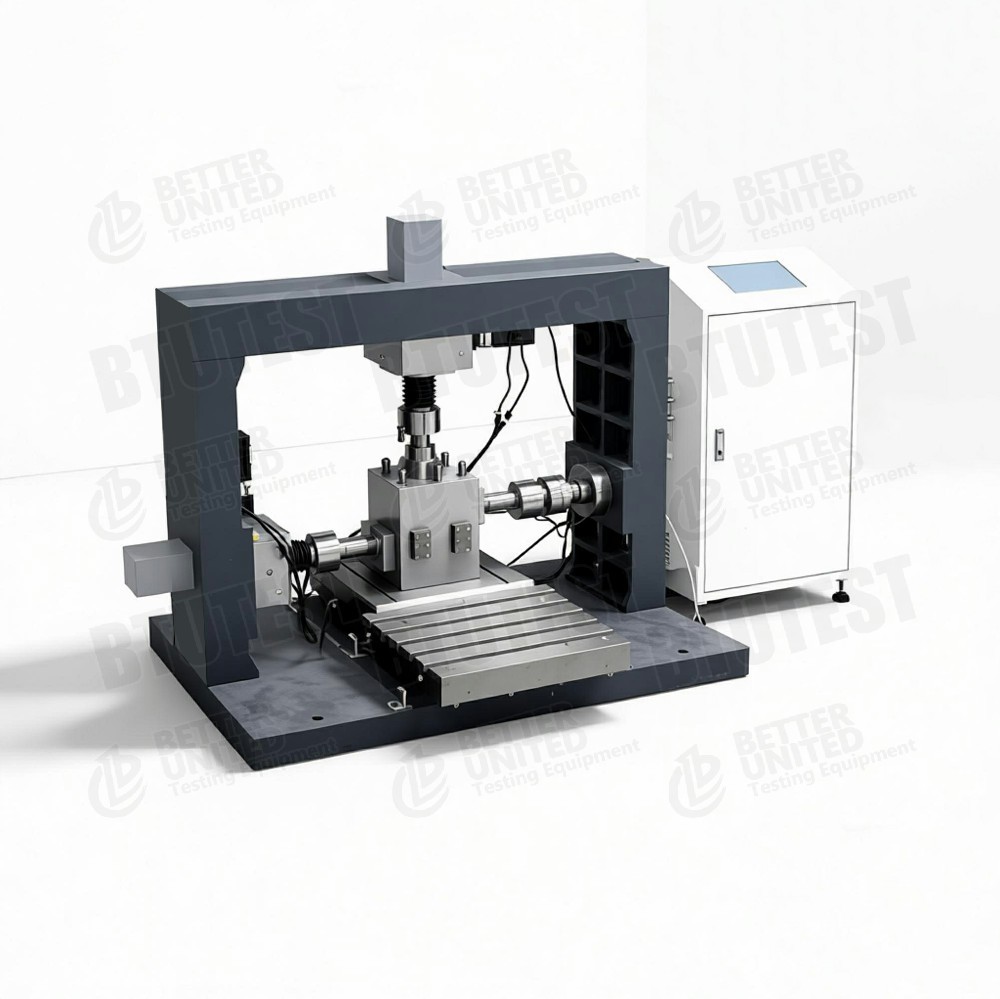

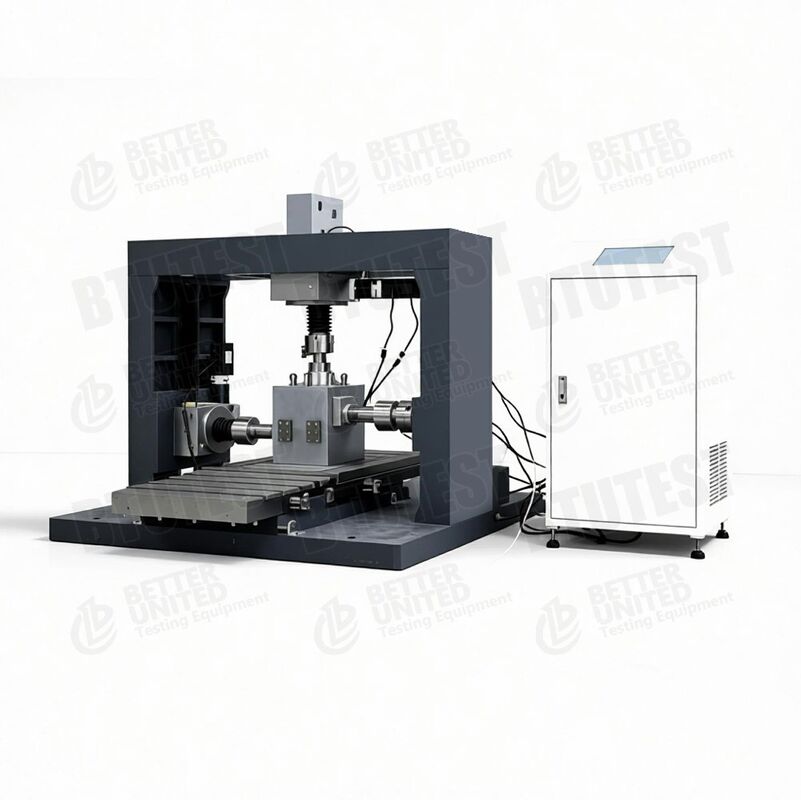

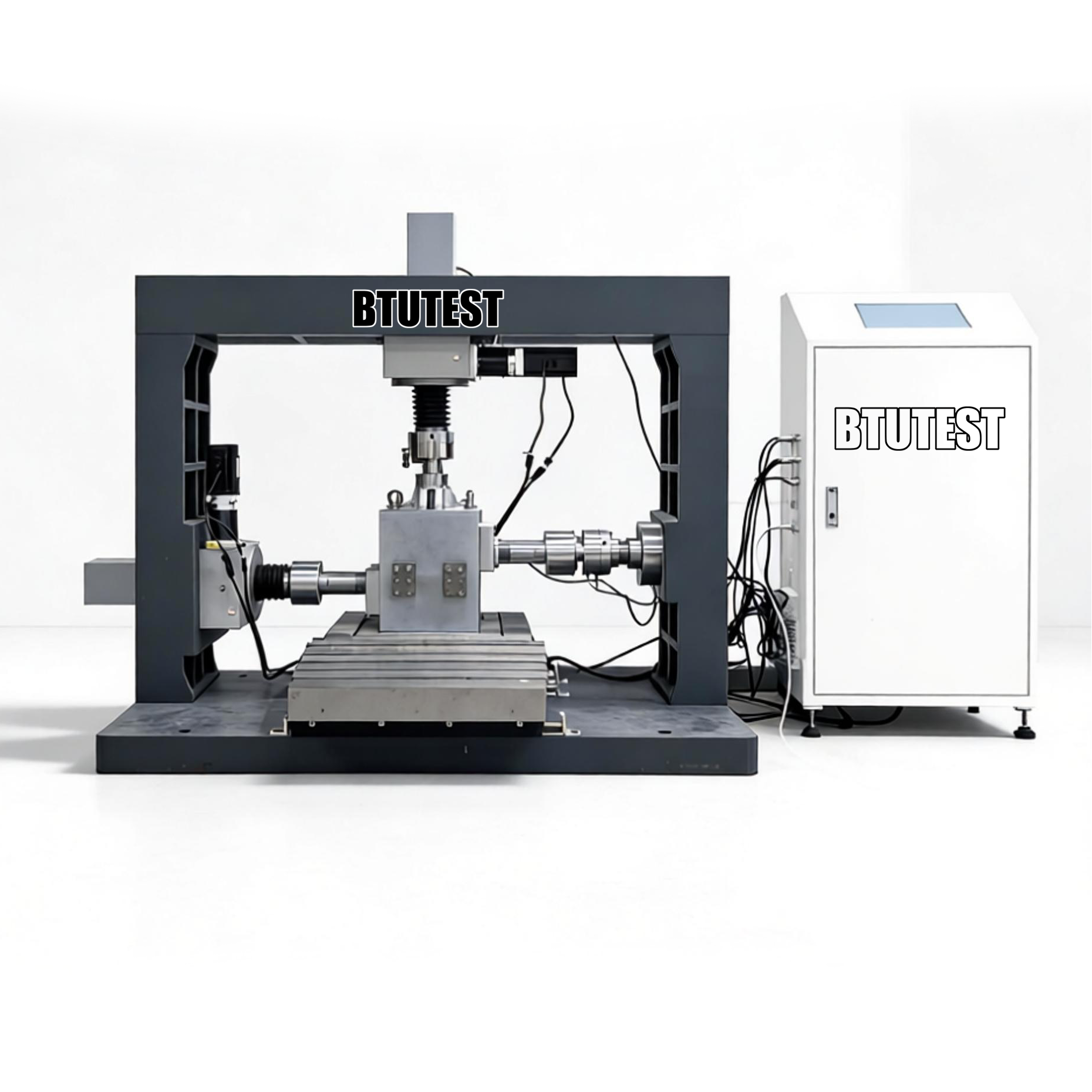

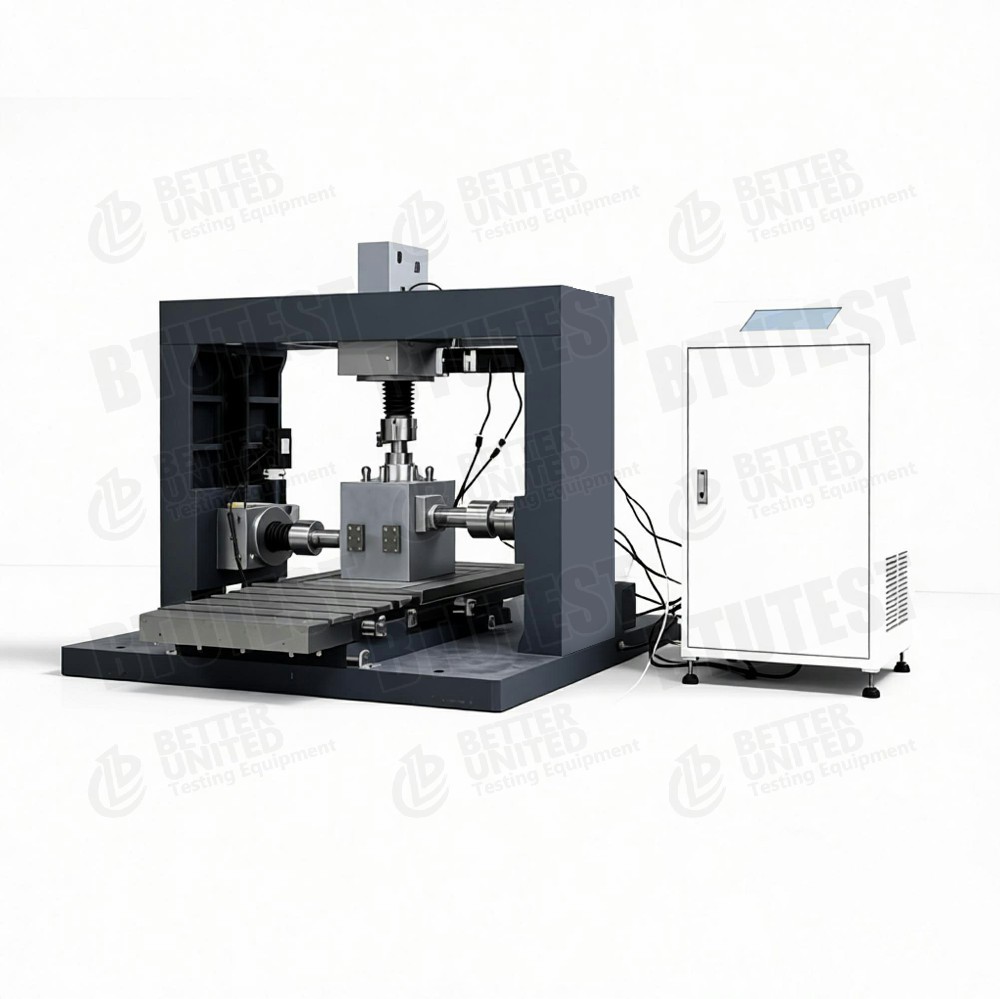

पूरी तरह से स्वचालित रॉक डायरेक्ट शियर उपकरण

मॉडलबीटीयू-आरडीएसएस-30/बीटीयू-आरडीडीए-50

विवरण

यह उपकरण एक हैपूरी तरह से स्वचालित रॉक डायरेक्ट शीयर उपकरणचट्टान के नमूनों (गोल, चौकोर, घन और चट्टान के टुकड़ों सहित) की कतरनी ताकत निर्धारित करने के लिए उपयोग किया जाता है। सिस्टम का उपयोग करता हैइलेक्ट्रो-हाइड्रोलिक बंद-लूप सर्वो नियंत्रणकतरनी और सामान्य भार के सटीक नियंत्रण के लिए। मुख्य विशेषताओं में शामिल हैं:

• सर्वो बंद-लूप नियंत्रण, डुअल-स्ट्रोक (पुश/पुल) शीयर ड्राइव सिस्टम
• क्षैतिज घर्षण को कम करने के लिए रैखिक बीयरिंगों पर कठोर सामान्य भार प्रतिक्रिया फ्रेम स्थापित किया गया है, जिससे यह सुनिश्चित होता है कि सामान्य भार पूरे कतरनी विस्थापन के दौरान लंबवत रहता है।
• आंतरिक व्यास 150 मिमी और ऊंचाई 150 मिमी तक नमूना अंगूठी
• लगातार सामान्य तनाव या लगातार सामान्य कठोरता के साथ सॉफ्टवेयर-नियंत्रित कतरनी परीक्षण, परिणामों का वास्तविक समय ग्राफिकल प्रदर्शन
• बड़े पैमाने पर प्रत्यक्ष कतरनी उपकरण भी उपलब्ध हैं (उदाहरण के लिए, 500 केएन तक कतरनी भार, नमूना आकार 150 मिमी तक)

दो मॉडल उपलब्ध हैं:

• बीटीयू-आरडीएसएस-30: मूल मॉडल, 300 केएन कतरनी/सामान्य भार, 50 मिमी स्ट्रोक
• बीटीयू-आरडीडीए-50: उन्नत मॉडल, 500 केएन कतरनी/सामान्य भार, 50 मिमी स्ट्रोक, अवशिष्ट कतरनी और वृद्धिशील परीक्षण का समर्थन करता है

परीक्षण मानक (अंतर्राष्ट्रीय)

• एएसटीएम डी5607(चट्टान के सीधे कतरन के लिए मानक परीक्षण विधि)
• आईएसआरएम ने सुझाए तरीके(चट्टान के लिए प्रत्यक्ष कतरनी परीक्षण - इंटरनेशनल सोसायटी फॉर रॉक मैकेनिक्स)
• एएसटीएम डी4554(चट्टान ब्लॉकों का सीधा कतरनी)
• एएसटीएम डी2664(चट्टान की त्रिअक्षीय शक्ति - समान सिद्धांत)
• बीएस एन 12407(प्राकृतिक पत्थर परीक्षण विधियाँ)

उपकरण लोडिंग नियंत्रण, विस्थापन माप और रॉक डायरेक्ट शीयर परीक्षण में सामान्य तनाव नियंत्रण के लिए इन मानकों की आवश्यकताओं को पूरा करता है।

विनिर्देश

विवरण

• इलेक्ट्रो-हाइड्रोलिक बंद-लूप सर्वो नियंत्रण- कतरनी और सामान्य लोडिंग दोनों सटीक बल/विस्थापन नियंत्रण के लिए सर्वो-हाइड्रोलिक सिस्टम का उपयोग करते हैं, जो जटिल तनाव पथों का समर्थन करते हैं।
• डुअल-स्ट्रोक पुश/पुल- अवशिष्ट शक्ति परीक्षण के लिए आगे और पीछे की ओर कतरनी (पारस्परिक कतरनी) को सक्षम बनाता है।
• रैखिक असर प्रतिक्रिया फ्रेम- सामान्य लोड रिएक्शन फ्रेम रैखिक बीयरिंग पर लगाया जाता है। जैसे ही नमूना क्षैतिज रूप से चलता है, प्रतिक्रिया फ्रेम इसके साथ चलता है, यह सुनिश्चित करते हुए कि सामान्य भार कतरनी विमान के लंबवत रहता है (विलक्षण क्षणों से बचें)।
• नमूना अंगूठी- 150 मिमी आंतरिक व्यास, 150 मिमी ऊंचाई, बेलनाकार, वर्गाकार, घन, या अनियमित चट्टान के टुकड़ों को समायोजित करना।
• विस्थापन माप- चार ऊर्ध्वाधर विस्थापन सेंसर कनेक्ट कर सकते हैं; सॉफ़्टवेयर स्वचालित रूप से औसत ऊर्ध्वाधर विस्थापन की गणना करता है।
• परीक्षण मोड–
  • लगातार सामान्य तनाव (लगातार सामान्य भार)
  • लगातार सामान्य कठोरता (विशिष्ट सीमा स्थितियों का अनुकरण)
  • अवशिष्ट कतरनी (पारस्परिक कतरनी)
  • वृद्धिशील परीक्षण (बहु-चरण लोडिंग)
• सॉफ्टवेयर कार्य करता है- स्वचालित परीक्षण नियंत्रण, लोड-विस्थापन वक्र और तनाव-तनाव वक्र का वास्तविक समय प्रदर्शन, स्वचालित डेटा प्रोसेसिंग।

आवेदन

• रॉक यांत्रिकी- चट्टान जोड़ों, चट्टान ब्लॉकों और संरचनात्मक विमानों के कतरनी ताकत पैरामीटर (सी, φ) निर्धारित करें।
• भू - तकनीकी इंजीनियरिंग- बांध की नींव, सुरंग के आसपास की चट्टान और चट्टान की ढलानों का स्थिरता विश्लेषण।
• चट्टान के टुकड़े- अनियमित चट्टान के टुकड़ों (उदाहरण के लिए, कोलुवियम, कुचली हुई चट्टान) की कतरनी शक्ति का परीक्षण करें।
• अवशिष्ट शक्ति- बार-बार कतरने के बाद चट्टान के जोड़ों की ताकत में गिरावट का अध्ययन करें (बीटीयू-आरडीडीए-50)।
• वृद्धिशील परीक्षण- एकाधिक शक्ति बिंदु प्राप्त करने के लिए एक ही नमूने पर अलग-अलग सामान्य तनाव लागू करें।
• अनुसंधान और शिक्षण- विश्वविद्यालयों और अनुसंधान संस्थानों में रॉक यांत्रिकी प्रयोगशालाएँ।

लाभ

• उच्च भार क्षमता- 500 kN तक, कठोर चट्टान और बड़े आकार के नमूनों के लिए उपयुक्त।
• रैखिक असर प्रतिक्रिया फ्रेम- यह सुनिश्चित करता है कि सामान्य बल कतरनी तल पर लंबवत बना रहे, क्षण त्रुटियों से बचा जाए, और परीक्षण सटीकता में सुधार हो।
• डुअल-स्ट्रोक पुश/पुल- अवशिष्ट शक्ति अध्ययन के लिए प्रत्यावर्ती कतरनी की अनुमति देता है।
• एकाधिक नमूना आकृतियों के साथ संगत- गोल, चौकोर, घन और अनियमित ब्लॉक सभी का परीक्षण किया जा सकता है।
• बंद-लूप सर्वो नियंत्रण- उच्च परिशुद्धता बल या विस्थापन नियंत्रण, प्रोग्रामयोग्य जटिल परीक्षण पथ।
• मल्टी-सेंसर औसत ऊर्ध्वाधर विस्थापन- चार ऊर्ध्वाधर विस्थापन सेंसर; सॉफ़्टवेयर स्वचालित रूप से औसत की गणना करता है, जिससे नमूना झुकाव का प्रभाव समाप्त हो जाता है।
• समृद्ध सॉफ़्टवेयर फ़ंक्शन- निरंतर सामान्य तनाव, निरंतर सामान्य कठोरता, अवशिष्ट कतरनी, वृद्धिशील परीक्षण आदि का समर्थन करता है।
• बड़ी नमूना अंगूठी- बड़े चट्टान नमूनों के परीक्षण के लिए 150 मिमी आईडी × 150 मिमी ऊंचाई।

क्या चुनें

परीक्षण आवश्यकताओं के आधार पर मॉडल का चयन करें:

नोट: बीटीयू-आरडीडीए-50 के "अवशिष्ट कतरनी और वृद्धिशील परीक्षण" कार्य संयुक्त सतह शक्ति विकास का अध्ययन करने के लिए बहुत महत्वपूर्ण हैं। यदि भविष्य में ऐसे परीक्षणों की आवश्यकता हो, तो सीधे 50 मॉडल चुनने की सलाह दी जाती है।

प्रक्रिया प्रवाह

उदाहरण:रॉक प्रत्यक्ष कतरनी परीक्षण (निरंतर सामान्य तनाव) का उपयोग करनाबीटीयू-आरडीएसएस-30

• नमूना तैयारी
  • 50 मिमी या 100 मिमी व्यास, या वर्गाकार/घन/अनियमित टुकड़े का बेलनाकार चट्टान नमूना तैयार करें।
  • नमूना आयाम मापें और संयुक्त सतह विशेषताओं (यदि कोई हो) का वर्णन करें।

• नमूना स्थापना
  • इसे सुरक्षित करने के लिए शिम या फिक्स्चर का उपयोग करके नमूने को 150 मिमी आंतरिक व्यास नमूना रिंग में रखें।
  • नमूना रिंग को कतरनी बॉक्स में रखें, सामान्य लोडिंग पिस्टन और क्षैतिज लोडिंग पिस्टन को कनेक्ट करें।
  • नमूने के शीर्ष के चारों ओर चार लंबवत विस्थापन सेंसर (एलवीडीटी) स्थापित करें, और एक क्षैतिज विस्थापन सेंसर स्थापित करें।

• सामान्य तनाव लागू करें
  • सॉफ्टवेयर के माध्यम से लक्ष्य सामान्य तनाव (उदाहरण के लिए, 2 एमपीए) निर्धारित करें।
  • सामान्य सर्वो प्रणाली स्वचालित रूप से लागू होती है और निरंतर भार बनाए रखती है (रैखिक असर प्रतिक्रिया फ्रेम सुनिश्चित करता है कि बल ऊर्ध्वाधर बना रहे)।
  • स्थिर होने तक ऊर्ध्वाधर विस्थापन (औसत) रिकॉर्ड करें।

• कतरनी पैरामीटर सेट करें
  • "रॉक डायरेक्ट शीयर टेस्ट" मॉड्यूल का चयन करें।
  • कतरनी दर निर्धारित करें (उदाहरण के लिए, 1 मिमी/मिनट, या विस्थापन नियंत्रण)।
  • कतरनी विस्थापन सीमा निर्धारित करें (उदाहरण के लिए, 10 मिमी या अवशिष्ट तक)।
  • नियंत्रण मोड चुनें: आमतौर पर विस्थापन नियंत्रण।

• कतरनी शुरू करो
  • कतरनी बॉक्स को धकेलने के लिए क्षैतिज सर्वो प्रणाली प्रारंभ करें।
  • सॉफ्टवेयर क्षैतिज कतरनी बल, क्षैतिज विस्थापन, ऊर्ध्वाधर विस्थापन (चार का औसत), और वास्तविक समय में समय रिकॉर्ड करता है।
  • प्लॉट अपरूपण तनाव-विस्थापन वक्र।

• रुकने की स्थिति
  • जब पूर्व निर्धारित कतरनी विस्थापन पहुंच जाता है या स्पष्ट चरम कतरनी तनाव ड्रॉप (विफलता) के बाद स्वचालित रूप से बंद हो जाता है।

• जुदा करना और सफाई करना
  • सामान्य बल उतारें, क्षैतिज पिस्टन वापस लें और नमूना हटा दें।
  • रिकॉर्ड विफलता मोड (जोड़ के साथ कतरनी, रॉक मैट्रिक्स विफलता, आदि)।
  • नमूना रिंग और सेंसर को साफ करें।

• डाटा प्रासेसिंग
  • सॉफ्टवेयर चरम कतरनी तनाव की गणना करता है।
  • विभिन्न सामान्य तनावों पर परीक्षणों के लिए, चट्टान के जोड़ के सामंजस्य सी और घर्षण कोण φ को प्राप्त करने के लिए मोहर-कूलम्ब लिफाफे को प्लॉट करें।
  • यदि अवशिष्ट कतरनी (बीटीयू-आरडीडीए-50) की गई थी, तो अवशिष्ट शक्ति मापदंडों की गणना करें।
  • परीक्षण रिपोर्ट तैयार करें.

अवशिष्ट कतरनी या वृद्धिशील परीक्षण के लिए:

• अवशिष्ट कतरनी: पहले कतरनी के बाद, दिशा को उलट दें या अवशिष्ट शक्ति प्राप्त करने के लिए कई प्रत्यावर्ती कतरनी करें।
• वृद्धिशील परीक्षण: एक ही नमूने पर चरणबद्ध तरीके से अलग-अलग सामान्य तनाव लागू करें, कई डेटा बिंदु प्राप्त करने के लिए हर बार कतरनी करें (नमूनों को सहेजना)।

सारांश:बीटीयू-आरडीएसएस-30 और बीटीयू-आरडीडीए-50 इलेक्ट्रो-हाइड्रोलिक क्लोज्ड-लूप सर्वो नियंत्रण का उपयोग करके पूरी तरह से स्वचालित रॉक डायरेक्ट शीयर उपकरण हैं। रैखिक असर प्रतिक्रिया फ्रेम यह सुनिश्चित करता है कि सामान्य बल कतरनी विमान के लंबवत बना रहे। वे एकाधिक नमूना आकृतियों का समर्थन करते हैं। आरडीएसएस-30 पारंपरिक रॉक डायरेक्ट शीयर (300 केएन) के लिए उपयुक्त है, जबकि आरडीडीए-50 उच्च भार क्षमता (500 केएन) प्रदान करता है और अवशिष्ट कतरनी और वृद्धिशील परीक्षणों का समर्थन करता है। चयन अधिकतम लोड आवश्यकता और उन्नत परीक्षण मोड की आवश्यकता पर आधारित होना चाहिए। वे रॉक यांत्रिकी, भू-तकनीकी इंजीनियरिंग और भूवैज्ञानिक खतरे के अध्ययन पर लागू होते हैं।
