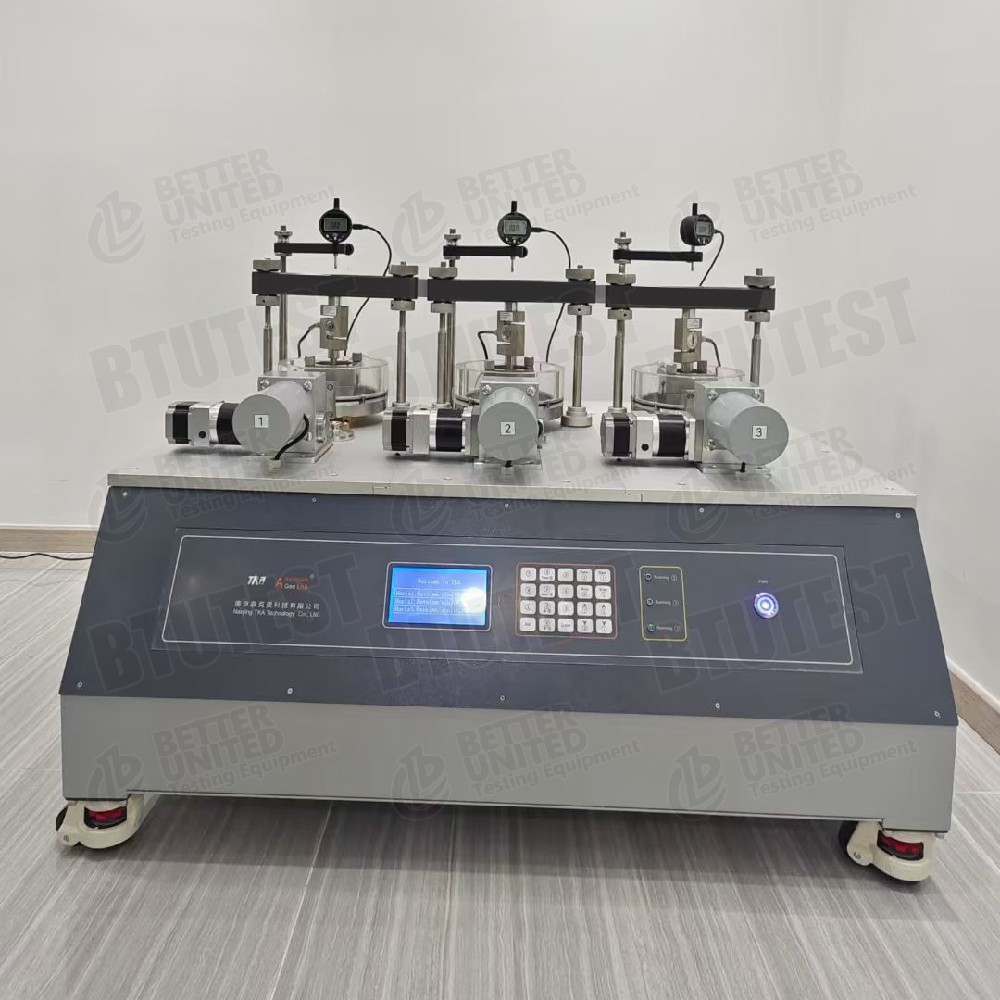

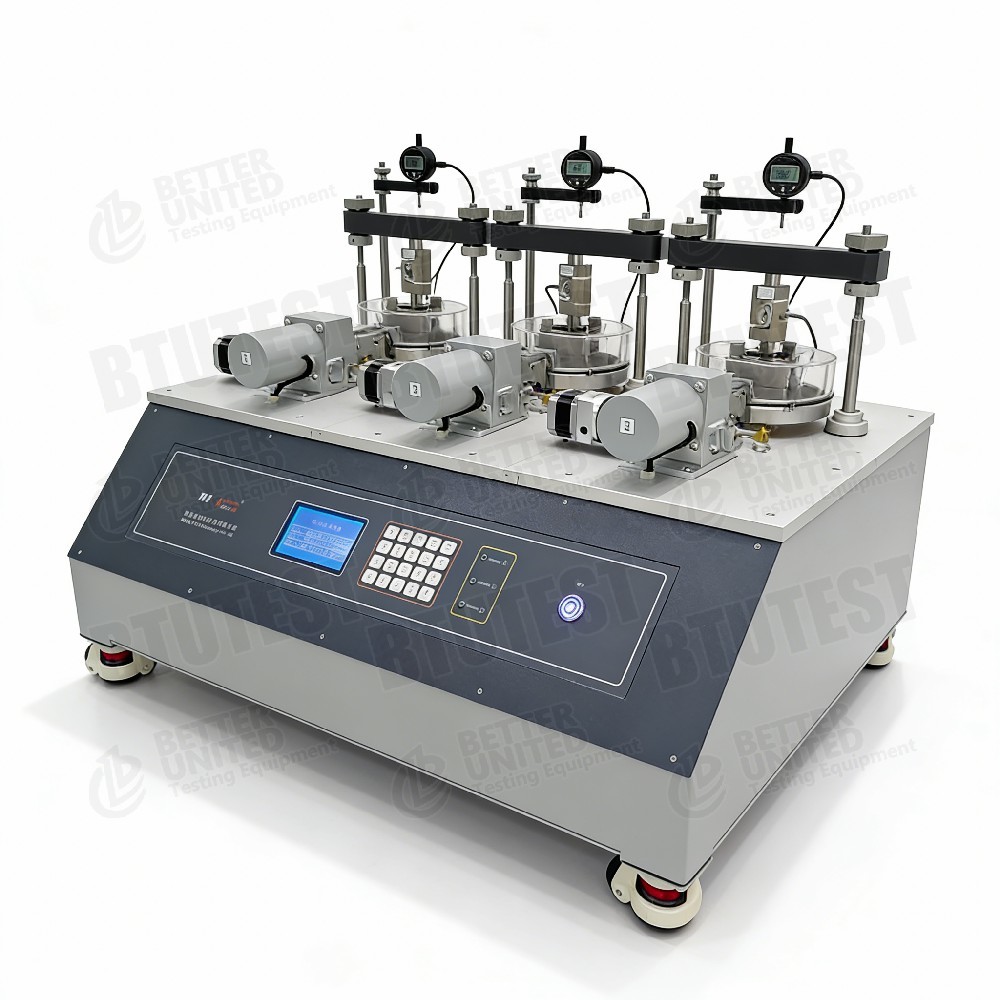

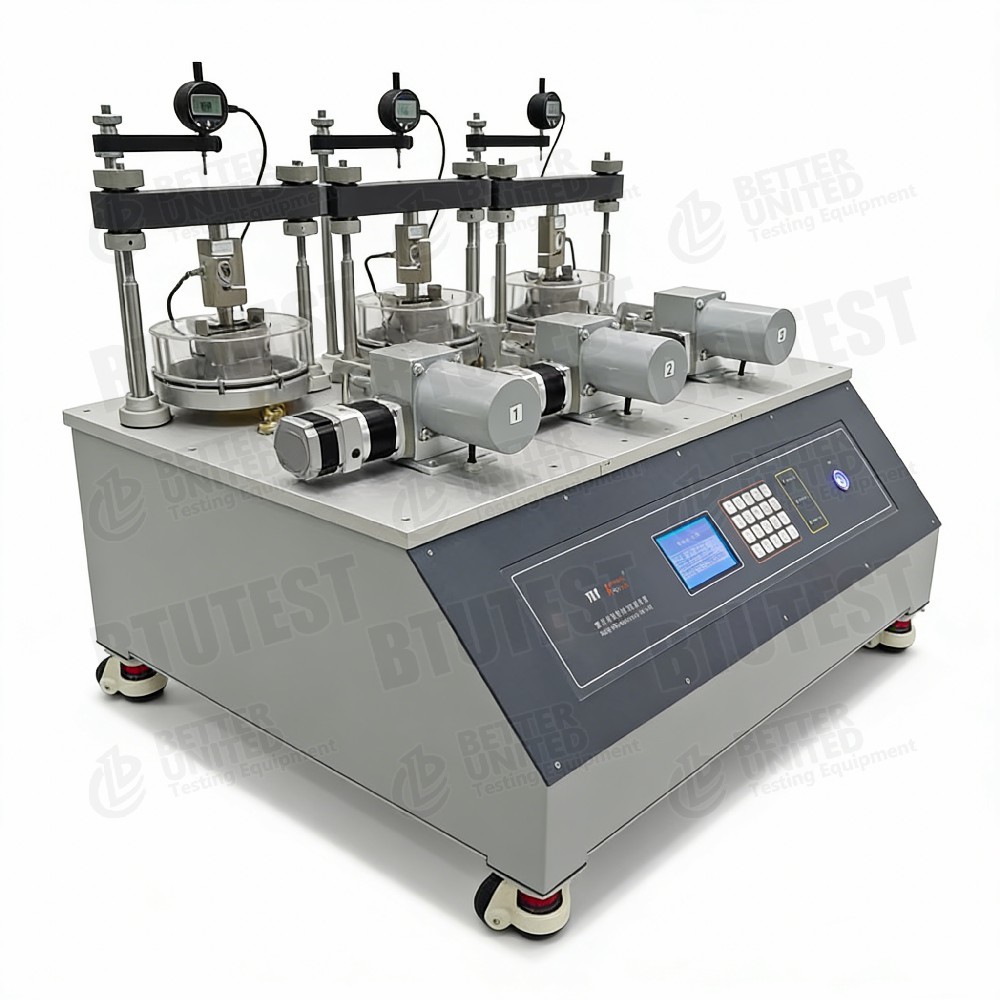

ट्रिपल रियोलॉजिकल डायरेक्ट शियर उपकरण

उत्पाद विवरण

ट्रिपल रियोलॉजिकल डायरेक्ट शियर उपकरणबीटीयू-टीआरए सीरीज (टीआरए-1/टीआरए-2/टीआरए-3)

विवरण

इस श्रृंखला में शामिल हैंट्रिपल रियोलॉजिकल प्रत्यक्ष कतरनी उपकरण, मॉडलबीटीयू-टीआरए-1,बीटीयू-टीआरए-2,बीटीयू-टीआरए-3, रियोलॉजिकल (रेंगना) अध्ययन के लिए विशेष उपयुक्तता के साथ, तीन नमूनों के एक साथ प्रत्यक्ष कतरनी परीक्षण के लिए डिज़ाइन किया गया। तीन मॉडल मुख्य रूप से स्वचालन स्तर और डेटा अधिग्रहण विधि में भिन्न हैं:

• बीटीयू-टीआरए-1: मूल मॉडल, एलसीडी डिस्प्ले, कोई डेटा अधिग्रहण नहीं
• बीटीयू-टीआरए-2: डेटा अधिग्रहण मॉडल, डेटा लॉगिंग सिस्टम से सुसज्जित
• बीटीयू-टीआरए-3: पूरी तरह से स्वचालित मॉडल, सर्वो बंद-लूप नियंत्रण

सामान्य सुविधाएं:

• ट्रिपल यूनिट (एक साथ तीन नमूनों का परीक्षण)
• नमूना आकार: Φ61.8 × H20 मिमी (मानक कटिंग रिंग)
• कतरनी दर: 0.00001‑6 मिमी/मिनट, चरणरहित समायोजन
• अधिकतम सामान्य तनाव: 0.4 एमपीए (तीनों मॉडलों के लिए समान)
• अधिकतम कतरनी तनाव: टीआरए-1 के लिए 0.4 एमपीए; टीआरए-2/3 के लिए 0.8 एमपीए
• परीक्षण मॉड्यूल: प्रत्यक्ष कतरनी, चक्रीय कतरनी, रियोलॉजिकल प्रत्यक्ष कतरनी (टीआरए-2/3 में मानक समेकन भी शामिल है)
• बाद में अपग्रेड विकल्प: तापमान नियंत्रण मॉड्यूल (0~+90 ℃) और उच्च दबाव (1.6 एमपीए)

परीक्षण मानक (अंतर्राष्ट्रीय)

• एएसटीएम डी3080(प्रत्यक्ष कतरनी परीक्षण)
• एएसटीएम डी7608(अवशिष्ट ताकत - प्रत्यावर्ती कतरनी)
• एएसटीएम डी5321(इंटरफ़ेस कतरनी - समान सिद्धांत)
• आईएसओ 17892‑10(प्रत्यक्ष कतरनी परीक्षण)
• बीएस 1377‑7(प्रत्यक्ष कतरनी परीक्षण)
• एएसटीएम डी6519(रेंगना/रियोलॉजिकल परीक्षण - मृदा रियोलॉजी परीक्षण मानकों को संदर्भित कर सकता है)

उपकरण कतरनी दर, सामान्य तनाव नियंत्रण और विस्थापन माप के लिए इन मानकों की आवश्यकताओं को पूरा करता है।

विनिर्देश

विवरण

• ट्रिपल यूनिट डिज़ाइन- तीन नमूनों को एक साथ (अलग-अलग सामान्य तनाव या समान स्थितियों में) काटा जा सकता है, जिससे दक्षता में काफी सुधार होता है।
• कम सामान्य तनाव सीमा- अधिकतम 0.4 एमपीए, नरम मिट्टी, पीट, उच्च जल सामग्री वाली मिट्टी और अन्य कम तनाव वाली स्थितियों के लिए उपयुक्त।
• कतरनी तनाव अंतर- टीआरए-1 अधिकतम कतरनी तनाव 0.4 एमपीए; टीआरए-2/3 0.8 एमपीए - उत्तरार्द्ध उच्च शक्ति सामग्री का परीक्षण कर सकता है।
• लोड करने के तरीके–
  • टीआरए-1/2: लीवर लोडिंग (वजन) - सरल, विश्वसनीय, लेकिन मैन्युअल वजन परिवर्तन की आवश्यकता होती है।
  • टीआरए-3: सर्वो बंद-लूप लोडिंग - स्वचालित सामान्य तनाव नियंत्रण, जटिल तनाव पथों में सक्षम।
• सेंसर विन्यास–
  • टीआरए-1: 3 लोड सेल (प्रति यूनिट एक क्षैतिज कतरनी बल? लीवर भार से गणना की गई सामान्य बल, कोई सेंसर नहीं) + 3 विस्थापन सेंसर।
  • टीआरए-2/3: 6 लोड सेल (सामान्य + क्षैतिज प्रति यूनिट), 3 विस्थापन सेंसर (प्रति यूनिट एक क्षैतिज)।
• अधिग्रहण विधि–
  • टीआरए-1: केवल एलसीडी डिस्प्ले, मैन्युअल रिकॉर्डिंग।
  • टीआरए-2: बाहरी डेटा लॉगर, स्वचालित रिकॉर्डिंग।
  • टीआरए-3: सर्वो बंद-लूप, स्वचालित नियंत्रण + अधिग्रहण।
• परीक्षण मॉड्यूल- सभी मॉडल प्रत्यक्ष कतरनी, चक्रीय कतरनी और रियोलॉजिकल प्रत्यक्ष कतरनी का समर्थन करते हैं। टीआरए-2/3 में अतिरिक्त रूप से मानक समेकन (स्टेप लोडिंग) शामिल है।
• रियोलॉजिकल प्रत्यक्ष कतरनी- समय के साथ कतरनी विस्थापन को मापने वाले दीर्घकालिक रेंगने वाले परीक्षण।
• अपग्रेड विकल्प–
  • तापमान नियंत्रण (0~+90℃): तापमान-रेंग युग्मन अध्ययन के लिए।
  • उच्च दबाव (1.6 एमपीए): अधिकतम सामान्य तनाव को 0.4 एमपीए से 1.6 एमपीए तक बढ़ाता है, जो कठोर मिट्टी के लिए उपयुक्त है।

आवेदन

• रियोलॉजिकल अध्ययन- नरम मिट्टी, पीट, उच्च जैविक मिट्टी आदि के समय-निर्भर विरूपण (रेंगना) का निर्धारण करें।
• चक्रीय कतरनी- भूकंप, लहर या ट्रैफिक लोडिंग के तहत ताकत में गिरावट का अनुकरण करें।
• नरम मिट्टी इंजीनियरिंग- सबग्रेड सेटलमेंट, दीर्घकालिक ढलान स्थिरता विश्लेषण।
• ट्रिपल उच्च दक्षता परीक्षण- तीव्र शक्ति पैरामीटर निर्धारण के लिए तीन अलग-अलग सामान्य तनावों पर एक साथ प्रत्यक्ष कतरनी या रेंगना परीक्षण।
• शिक्षण प्रदर्शन- कतरनी विफलता और रेंगने की घटनाओं की कल्पना करें।
• तापमान का प्रभाव- वैकल्पिक तापमान नियंत्रण मॉड्यूल के साथ, मृदा रियोलॉजी पर तापमान के प्रभाव का अध्ययन करें।

लाभ

• ट्रिपल यूनिट डिज़ाइन- एक परीक्षण में तीन डेटा सेट प्राप्त करें, जो एकल-इकाई उपकरण की दक्षता से तीन गुना अधिक है।
• बेहद कम कतरनी दर- 0.00001 मिमी/मिनट, लंबी अवधि के क्रीप परीक्षणों के लिए उपयुक्त।
• मॉड्यूलर उन्नयन पथ- बेसिक (TRA-1) से डेटा अधिग्रहण (TRA-2) या पूरी तरह से स्वचालित (TRA-3) में अपग्रेड करें।
• एकाधिक परीक्षण मोड- प्रत्यक्ष कतरनी, चक्रीय कतरनी, रियोलॉजिकल प्रत्यक्ष कतरनी, समेकन, आदि।
• बाद में विस्तारशीलता- वैकल्पिक तापमान नियंत्रण और उच्च दबाव उन्नयन क्षमता बढ़ाते हैं।
• लीवर लोडिंग (टीआरए-1/2)- सरल, विश्वसनीय, कोई बिजली की आवश्यकता नहीं, कम लागत।
• सर्वो बंद-लूप (TRA-3)- उच्च परिशुद्धता स्वचालित नियंत्रण, जटिल तनाव पथों के लिए उपयुक्त।
• उच्च-रिज़ॉल्यूशन विस्थापन माप- छोटी रेंगने वाली विकृतियों की निगरानी के लिए उपयुक्त।

क्या चुनें

परीक्षण आवश्यकताओं और बजट के आधार पर मॉडल का चयन करें:

नोट: टीआरए-3 का सर्वो बंद-लूप सिस्टम स्वचालित रूप से सामान्य तनाव को नियंत्रित करता है, जो क्रीप परीक्षणों के दौरान निरंतर तनाव बनाए रखने के लिए अत्यधिक फायदेमंद है। दीर्घकालिक रियोलॉजिकल अध्ययनों के लिए, टीआरए-3 की दृढ़ता से अनुशंसा की जाती है।

प्रक्रिया प्रवाह

उदाहरण:पूरी तरह से स्वचालित ट्रिपल रियोलॉजिकल डायरेक्ट शीयर उपकरण का उपयोग करके नरम मिट्टी (निरंतर सामान्य तनाव) पर क्रीप शीयर परीक्षण (बीटीयू-टीआरए-3)

• नमूना तैयारी
  • Φ61.8×20 मिमी कटिंग रिंग का उपयोग करके तीन अबाधित या रीमोल्डेड नरम मिट्टी के नमूनों को काटें।
  • प्रारंभिक जल सामग्री और घनत्व को मापें; यदि आवश्यक हो तो संतृप्त करें।

• नमूना स्थापना
  • तीन नमूनों को तीन इकाइयों के निचले कतरनी बक्सों में रखें, ऊपरी बक्सों, छिद्रपूर्ण पत्थरों और लोडिंग प्लेटों को स्थापित करें।
  • ट्रिपल शीयर बॉक्स असेंबली को डायरेक्ट शीयर लोडिंग फ्रेम में रखें।
  • प्रत्येक कतरनी बॉक्स के लिए सामान्य और क्षैतिज लोडिंग छड़ें कनेक्ट करें; विस्थापन सेंसर स्थापित करें (प्रति यूनिट एक क्षैतिज, और वैकल्पिक ऊर्ध्वाधर विस्थापन सेंसर)।

• सामान्य तनाव लागू करें
  • सॉफ़्टवेयर में, प्रत्येक कतरनी बॉक्स (उदाहरण के लिए, 50, 100, 200 केपीए) के लिए स्वतंत्र लक्ष्य सामान्य तनाव निर्धारित करें।
  • सर्वो प्रणाली स्वचालित रूप से लागू होती है और निरंतर सामान्य तनाव बनाए रखती है।
  • सामान्य विस्थापन (समेकन) को स्थिर होने तक रिकॉर्ड करें (स्थिरता मानदंड निर्धारित किया जा सकता है)।

• कतरनी पैरामीटर सेट करें
  • "रियोलॉजिकल डायरेक्ट शीयर टेस्ट" मॉड्यूल का चयन करें।
  • कतरनी तनाव स्तर निर्धारित करें (उदाहरण के लिए, चरम शक्ति का 70%) या कतरनी दर निर्धारित करें (उदाहरण के लिए, रेंगने के लिए 0.0001 मिमी/मिनट)।
  • परीक्षण अवधि (जैसे, 72 घंटे) या विस्थापन सीमा निर्धारित करें।
  • नियंत्रण मोड चुनें: रेंगने के लिए तनाव नियंत्रण (निरंतर कतरनी तनाव)।

• कतरनी शुरू करो
  • निर्धारित कतरनी तनाव (या दर) को लागू करने के लिए क्षैतिज सर्वो प्रणाली शुरू करें।
  • सॉफ्टवेयर वास्तविक समय में प्रत्येक कतरनी बॉक्स के लिए क्षैतिज कतरनी बल, क्षैतिज विस्थापन, सामान्य विस्थापन और समय रिकॉर्ड करता है।
  • रेंगने वाले वक्रों को प्लॉट करें (कतरनी विस्थापन बनाम समय)।

• रुकने की स्थिति
  • पूर्व निर्धारित समय या विस्थापन सीमा तक पहुंचने पर स्वचालित रूप से बंद हो जाता है।

• जुदा करना और सफाई करना
  • सामान्य बल उतारें, क्षैतिज पिस्टन वापस लें, नमूने हटाएँ।
  • रिकार्ड विफलता मोड, साफ कतरनी बक्से।

• डाटा प्रासेसिंग
  • सॉफ़्टवेयर रेंगने वाले वक्रों को प्लॉट करता है, रेंगने की दर, दीर्घकालिक ताकत आदि की गणना करता है।
  • चक्रीय कतरनी परीक्षणों के लिए, मापांक गिरावट, भिगोना अनुपात, आदि की गणना करें।
  • परीक्षण रिपोर्ट तैयार करें.

टीआरए-1 या टीआरए-2 के लिए:

• टीआरए-1 के लिए मानों को मैन्युअल रूप से पढ़ने की आवश्यकता होती है; स्वचालित रूप से वक्र आलेखित नहीं कर सकता.
• टीआरए-2 स्वचालित रूप से डेटा प्राप्त कर सकता है, लेकिन सामान्य तनाव को वज़न का उपयोग करके मैन्युअल रूप से लागू किया जाना चाहिए; नियंत्रक के माध्यम से कतरनी तनाव/दर निर्धारित की जाती है।

सारांश:बीटीयू-टीआरए श्रृंखला ट्रिपल रियोलॉजिकल डायरेक्ट शीयर उपकरण मैनुअल लीवर-लोडिंग से पूरी तरह से स्वचालित सर्वो बंद-लूप तक तीन कॉन्फ़िगरेशन प्रदान करता है। यह नरम मिट्टी, पीट और इसी तरह की सामग्रियों पर प्रत्यक्ष कतरनी, चक्रीय कतरनी और रियोलॉजिकल (रेंगना) परीक्षणों के लिए उपयुक्त है। ट्रिपल डिज़ाइन दक्षता में काफी सुधार करता है। चयन डेटा अधिग्रहण आवश्यकताओं, स्वचालन स्तर और बजट पर आधारित होना चाहिए। बाद के उन्नयन में अनुप्रयोग सीमा का विस्तार करने के लिए तापमान नियंत्रण (0~90 ℃) और उच्च दबाव (1.6 एमपीए) शामिल हैं।
