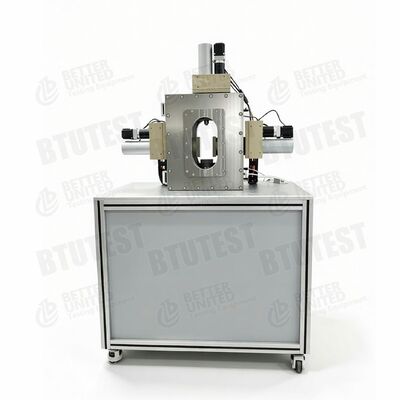

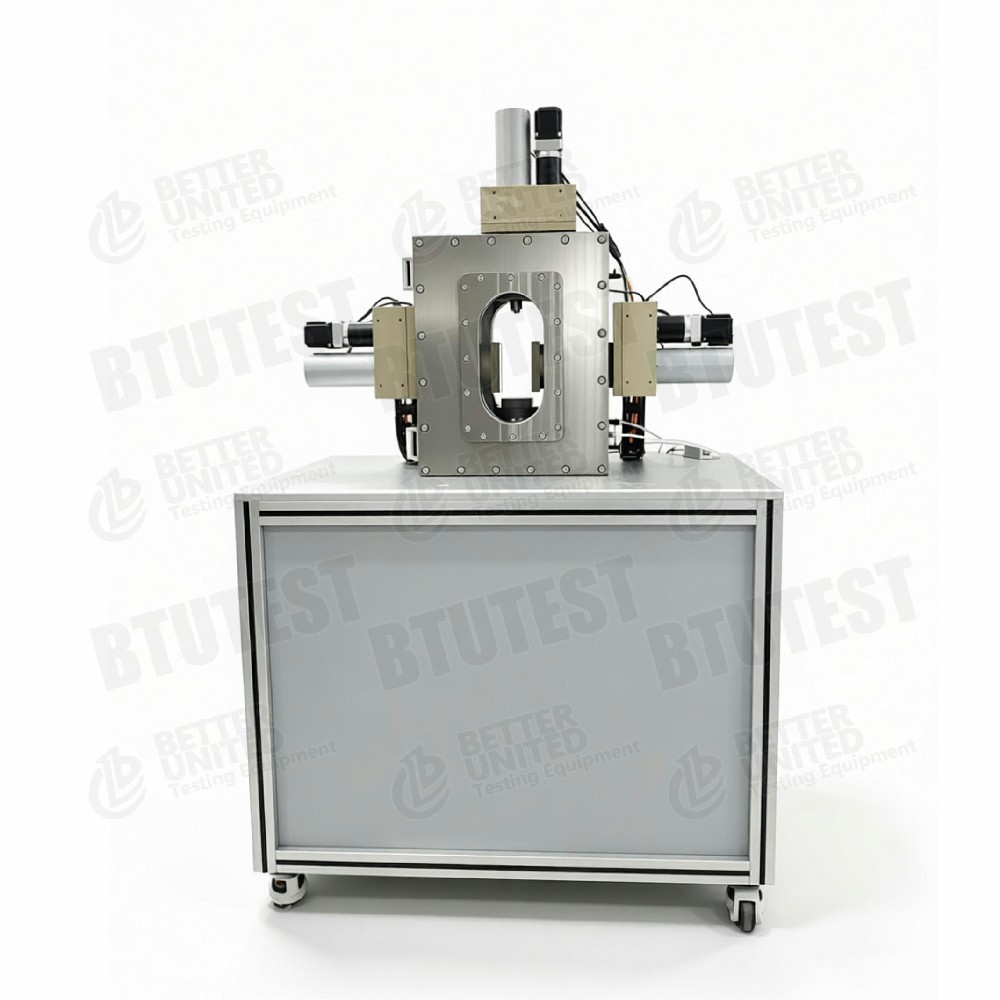

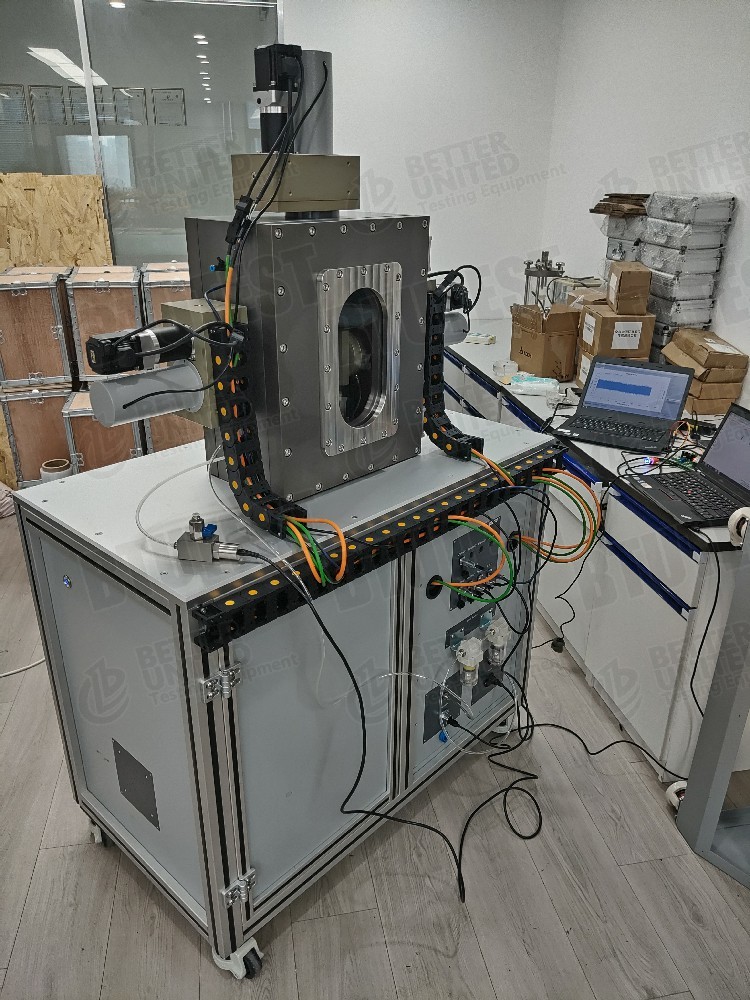

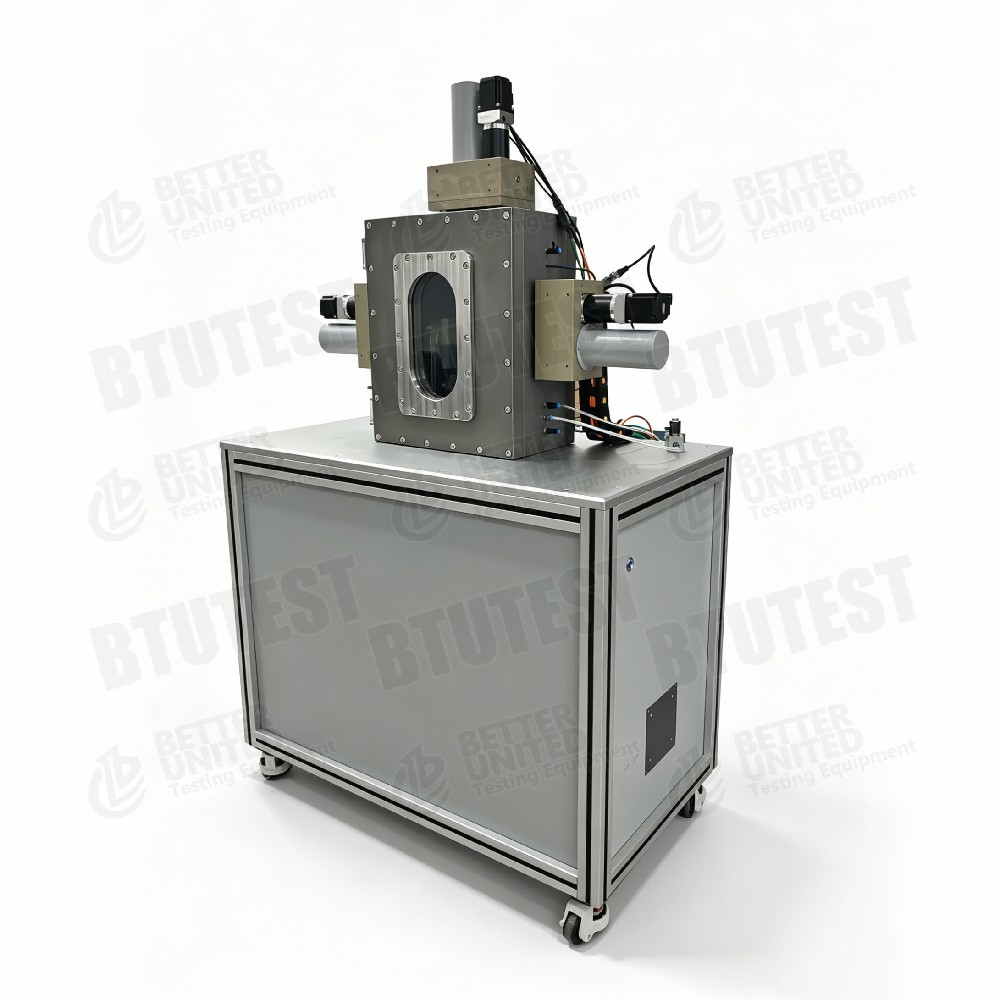

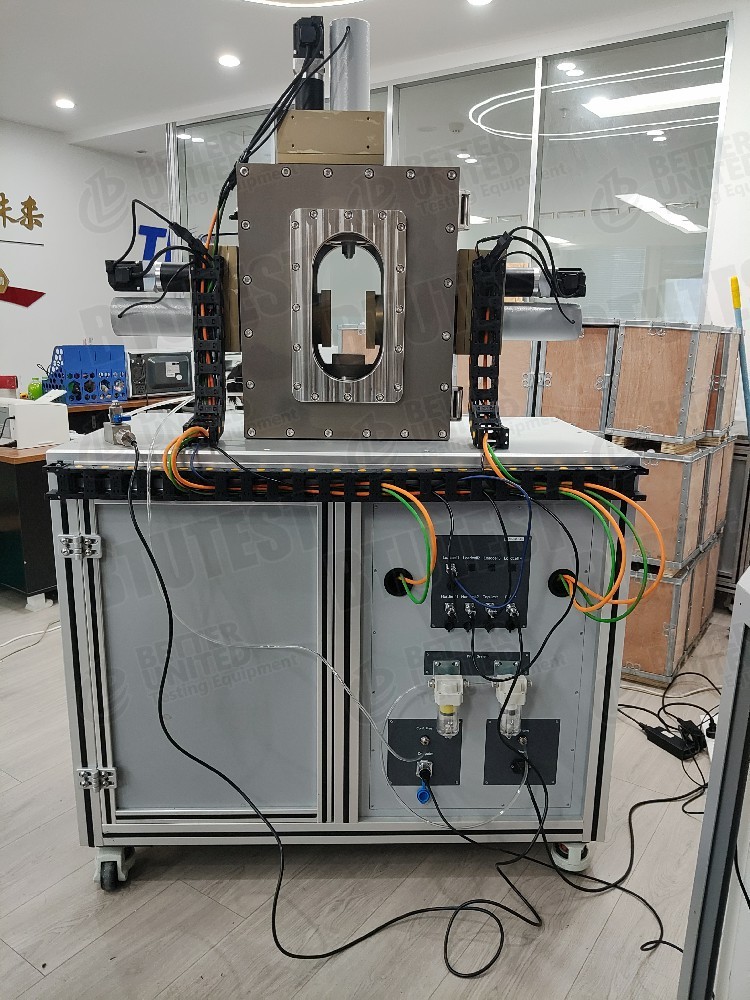

स्वचालित सच्चा त्रिअक्षीय उपकरण

उत्पाद विवरण

1. विवरण

पूरी तरह से स्वचालित ट्रू त्रिअक्षीय उपकरण (मल्टी-फील्ड कपलिंग), मॉडल बीटीयू-टीटीए श्रृंखला, एक उन्नत भू-तकनीकी परीक्षण प्रणाली है जो एक घन नमूने के तीन परस्पर लंबवत अक्षों पर स्वतंत्र तनाव नियंत्रण (खुले-लूप और बंद-लूप) को लागू करने में सक्षम है। यह संतृप्त और असंतृप्त दोनों प्रकार की मिट्टी पर विभिन्न त्रिअक्षीय परीक्षणों का समर्थन करता है। वैकल्पिक मॉड्यूल में पारगम्यता परीक्षण (स्थिर सिर), बेंडर तत्व परीक्षण (पी-वेव और एस-वेव), और एक तापमान नियंत्रण मॉड्यूल -30 डिग्री सेल्सियस ~ 90 डिग्री सेल्सियस शामिल हैं, जो बहु-क्षेत्र (तनाव-जल-थर्मल) युग्मन स्थितियों के तहत मिट्टी के यांत्रिक व्यवहार के अध्ययन को सक्षम बनाता है।

2. परीक्षण मानक

बीटीयू-टीटीए श्रृंखला पूरी तरह से स्वचालित ट्रू त्रिअक्षीय उपकरण (मल्टी-फील्ड कपलिंग) को निम्नलिखित अंतरराष्ट्रीय मानकों की नवीनतम आवश्यकताओं को पूरा करने या उससे अधिक करने के लिए डिज़ाइन और निर्मित किया गया है:

• एएसटीएम डी7181(समेकित अप्रशिक्षित त्रिअक्षीय संपीड़न परीक्षण)
• एएसटीएम डी4767(समेकित सूखा हुआ त्रिअक्षीय संपीड़न परीक्षण)
• एएसटीएम डी5084(मिट्टी की पारगम्यता, स्थिर/गिरता सिर)
• एएसटीएम डी5298(असंतृप्त मिट्टी के लिए सक्शन परीक्षण)
• एएसटीएम डी8295(शराबी तत्वों का उपयोग करके कतरनी तरंग वेग माप)
• आईएसओ 17892‑8(अनियंत्रित त्रिअक्षीय परीक्षण)
• आईएसओ 17892‑9(चक्रीय त्रिअक्षीय परीक्षण, यदि लागू हो)

3. विशिष्टता

4. विवरण

दस्तावेज़ में सूचीबद्ध मुख्य कार्य इस प्रकार हैं:

• स्वतंत्र तीन-अक्ष तनाव नियंत्रण: घन नमूने के तीन अक्षों में से प्रत्येक पर खुला-लूप और बंद-लूप तनाव नियंत्रण (सच्चा त्रिअक्षीय तनाव स्थिति, σ₁ ≠ σ₂ ≠ σ₃)।
• संतृप्त/असंतृप्त त्रिअक्षीय परीक्षण: असंतृप्त या संतृप्त मिट्टी पर विभिन्न पारंपरिक त्रिअक्षीय परीक्षण (उदाहरण के लिए, सीयू, सीडी, यूयू)।
• दो-दिशा स्थिर-सिर पारगम्यता (वैकल्पिक): स्थिर-सिर पारगम्यता परीक्षण घन नमूने के दो अक्षों पर किया जा सकता है।
• असंतृप्त समान-चूषण पारगम्यता (वैकल्पिक): असंतृप्त नमूनों पर समान सक्शन स्थितियों के तहत लगातार-सिर पारगम्यता परीक्षण।
• शराबी तत्व परीक्षण (वैकल्पिक): पी-वेव और एस-वेव माप।
• तापमान नियंत्रण मॉड्यूल (वैकल्पिक): बहु-क्षेत्र (तनाव-जल-थर्मल) युग्मन के लिए तापमान सीमा -30 डिग्री सेल्सियस ~ 90 डिग्री सेल्सियस।

5. आवेदन

• जटिल तनाव पथों के तहत मिट्टी की रचनात्मक मॉडलिंग (सच्चा त्रिअक्षीय तनाव राज्य सिमुलेशन)
• असंतृप्त मृदा यांत्रिकी (सक्शन-नियंत्रित शक्ति, विरूपण, पारगम्यता)
• बहु-क्षेत्र युग्मन समस्याएं: जमी हुई मिट्टी (शून्य से कम तापमान), उच्च तापमान वाले वातावरण, परमाणु अपशिष्ट निपटान, ऊर्जा ढेर नींव, आदि।
• अनिसोट्रोपिक यांत्रिक व्यवहार (तीन दिशाओं में स्वतंत्र लोडिंग)
• गतिशील मापांक, अवमंदन अनुपात, कतरनी तरंग वेग माप (शराबी तत्व)
• पारगम्यता अनिसोट्रॉपी अध्ययन (विभिन्न दिशाओं में हाइड्रोलिक चालकता)

6. लाभ

• वास्तव में स्वतंत्र त्रिअक्षीय लोडिंग: σ₁, σ₂, σ₃ का स्वतंत्र नियंत्रण यथार्थवादी इन-सीटू तनाव स्थितियों (उदाहरण के लिए, जहां K₀ ≠ K₁) के अनुकरण की अनुमति देता है।
• बहु-क्षेत्र युग्मन क्षमता: वैकल्पिक तापमान नियंत्रण, पारगम्यता, सक्शन नियंत्रण - जटिल वातावरण के तहत भू-तकनीकी परीक्षणों के लिए उपयुक्त।
• पूरी तरह से स्वचालित नियंत्रण: खुला-लूप/बंद-लूप स्वचालित नियंत्रण परीक्षण सटीकता और दोहराव में सुधार करता है।
• अत्यधिक एकीकृत: एक प्रणाली संतृप्त/असंतृप्त त्रिअक्षीय, पारगम्यता, शराबी तत्व, तापमान नियंत्रण और अन्य परीक्षण कर सकती है।
• लचीले विकल्प: उपयोगकर्ता प्रारंभिक लागत को कम करते हुए, जरूरतों के अनुसार पारगम्यता, मोड़ने वाले तत्वों, तापमान नियंत्रण आदि का चयन कर सकते हैं।
• असंतृप्त मिट्टी पर लागू: समान-सक्शन पारगम्यता और त्रिअक्षीय परीक्षणों का समर्थन करता है, अनुसंधान के दायरे का विस्तार करता है।

7. पैरामीटर सारांश

8. क्या चुनें

•बीटीयू-टीटीए-1/2: छोटे नमूनों (70×35×70 मिमी) और सीमित बजट वाले बुनियादी परीक्षणों के लिए उपयुक्त;

•बीटीयू-टीटीए-3/4: मानक नमूनों (70×70×140 मिमी) और अंतर्निर्मित अंडरवाटर सेंसर की आवश्यकता वाले परिदृश्यों के लिए उपयुक्त;

•बीटीयू-टीटीए-5: असंतृप्त मिट्टी परीक्षण के लिए आवश्यक (छिद्र वायु दबाव नियंत्रण के साथ);

•बीटीयू-टीटीए-7: उन्नत अनुसंधान के लिए गतिशील लोडिंग (5kN/5Hz) या बेंडर तत्व परीक्षण की आवश्यकता होती है।

• बुनियादी विन्यास: स्वतंत्र तीन-अक्ष तनाव नियंत्रण + संतृप्त/असंतृप्त त्रिअक्षीय परीक्षण कार्य (अधिकांश सच्चे त्रिअक्षीय अनुसंधान के लिए उपयुक्त)।
• पारगम्यता अनिसोट्रॉपी अध्ययन: "दो अक्षों पर निरंतर-सिर पारगम्यता परीक्षण" चुनें।
• असंतृप्त मिट्टी की पारगम्यता: "समान सक्शन स्थितियों के तहत निरंतर-सिर पारगम्यता परीक्षण" का चयन करें।
• गतिशील मापांक/कतरनी तरंग वेग: बेंडर तत्वों (पी-वेव, एस-वेव) का चयन करें।
• बहु-क्षेत्र युग्मन (तापमान प्रभाव): तापमान नियंत्रण मॉड्यूल का चयन करेंजमी हुई मिट्टी या उच्च तापमान परीक्षण के लिए।
• एक साथ अनेक कार्य: वैकल्पिक मॉड्यूल को जोड़ा जा सकता है, लेकिन निर्माता के साथ संगतता की पुष्टि की जानी चाहिए।

उपयोगकर्ताओं को अनुसंधान उद्देश्यों (उदाहरण के लिए, असंतृप्त मिट्टी, तापमान, पारगम्यता अनिसोट्रॉपी) और बजट के आधार पर मॉड्यूल चुनना चाहिए।

9. प्रक्रिया प्रवाह

• नमूना तैयारी: एक घन मिट्टी का नमूना तैयार करें (यदि आवश्यक हो तो सक्शन नियंत्रण के साथ संतृप्त या असंतृप्त)।
• नमूना स्थापना: नमूने को वास्तविक त्रिअक्षीय दबाव सेल में रखें; तीनों दिशाओं के लिए लोडिंग पिस्टन और सेंसर (छिद्र दबाव, सीमित दबाव, विस्थापन, आदि) को कनेक्ट करें। यदि बेंडर तत्वों का उपयोग किया जाता है, तो बेंडर तत्व ट्रांसड्यूसर स्थापित करें।
• संतृप्ति/सक्शन संतुलन(यदि आवश्यक हो): संतृप्त मिट्टी के लिए बैक-प्रेशर संतृप्ति; असंतृप्त मिट्टी के लिए, लक्ष्य मूल्य पर चूषण को नियंत्रित करने के लिए अक्ष-अनुवाद तकनीक का उपयोग करें।
• समेकन: प्रारंभिक तनाव तीन दिशाओं (आइसोट्रोपिक या अनिसोट्रोपिक) में लागू करें; जल निकासी/मात्रा परिवर्तन रिकॉर्ड करें।
• लोडिंग चरण:
  • पूर्व निर्धारित तनाव पथ (खुले-लूप या बंद-लूप) के अनुसार σ₁, σ₂, σ₃ को स्वतंत्र रूप से नियंत्रित करें।
  • वैकल्पिक रूप से, निरंतर तनाव दर या निरंतर तनाव दर लोडिंग का उपयोग करें।
  • पारगम्यता परीक्षणों के लिए, एक स्थिर हाइड्रोलिक ढाल के तहत प्रवाह दर को मापें।
  • तापमान नियंत्रित परीक्षणों के लिए, लक्ष्य तापमान निर्धारित करें और संतुलन की अनुमति दें।
• आंकड़ा अधिग्रहण: तीनों दिशाओं के लिए तनाव, तनाव, छिद्र दबाव, सक्शन, पारगम्यता प्रवाह दर, तापमान, बेंडर तत्व तरंगों आदि को स्वचालित रूप से रिकॉर्ड करें।
• समापन और उतराई: जब पूर्व निर्धारित तनाव, तनाव, या चक्रों की संख्या पूरी हो जाए तो रुकें; नमूना उतारें और निकालें।
• डाटा प्रासेसिंग: सॉफ्टवेयर प्रमुख तनाव अंतर, वॉल्यूमेट्रिक तनाव, विचलन तनाव, पारगम्यता गुणांक, कतरनी तरंग वेग, आदि की गणना करता है; तनाव पथ, तनाव-तनाव वक्र प्लॉट करें; एक परीक्षण रिपोर्ट आउटपुट करता है।
