स्वचालित त्रिअक्षीय उपकरण

उत्पाद विवरण

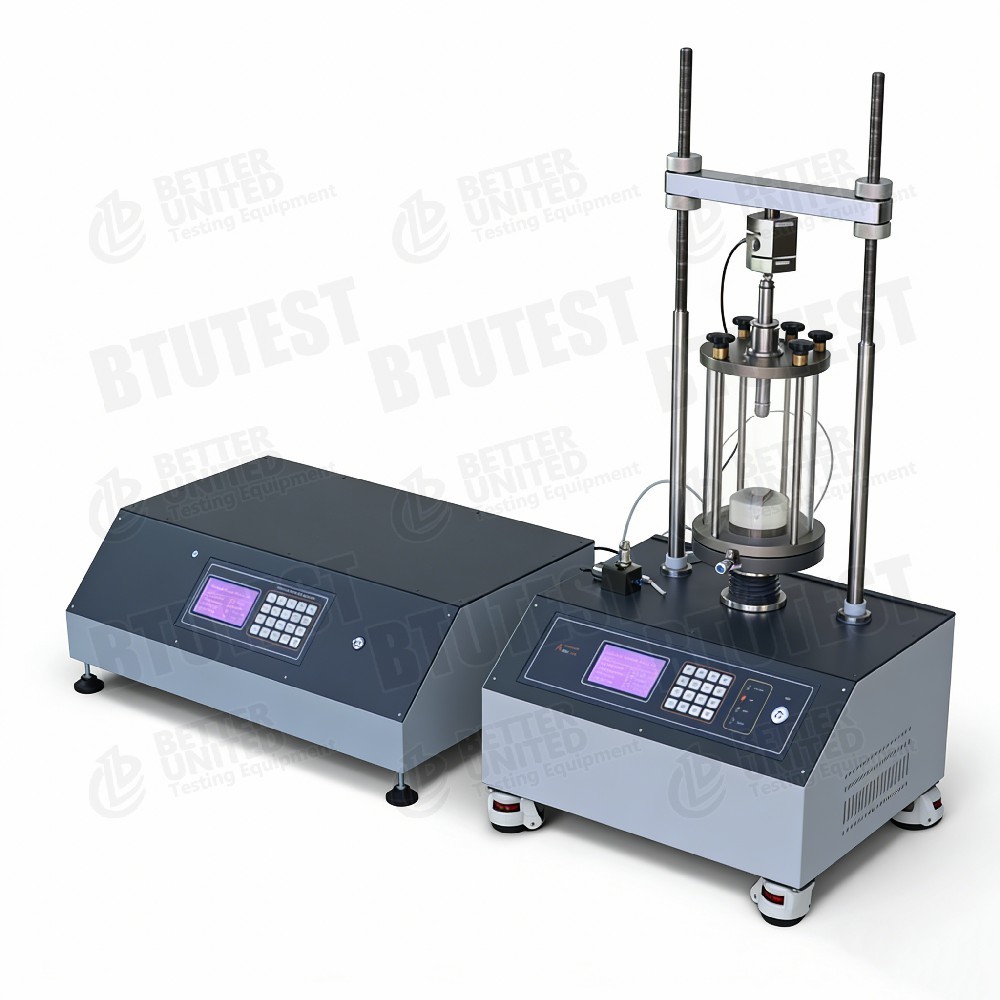

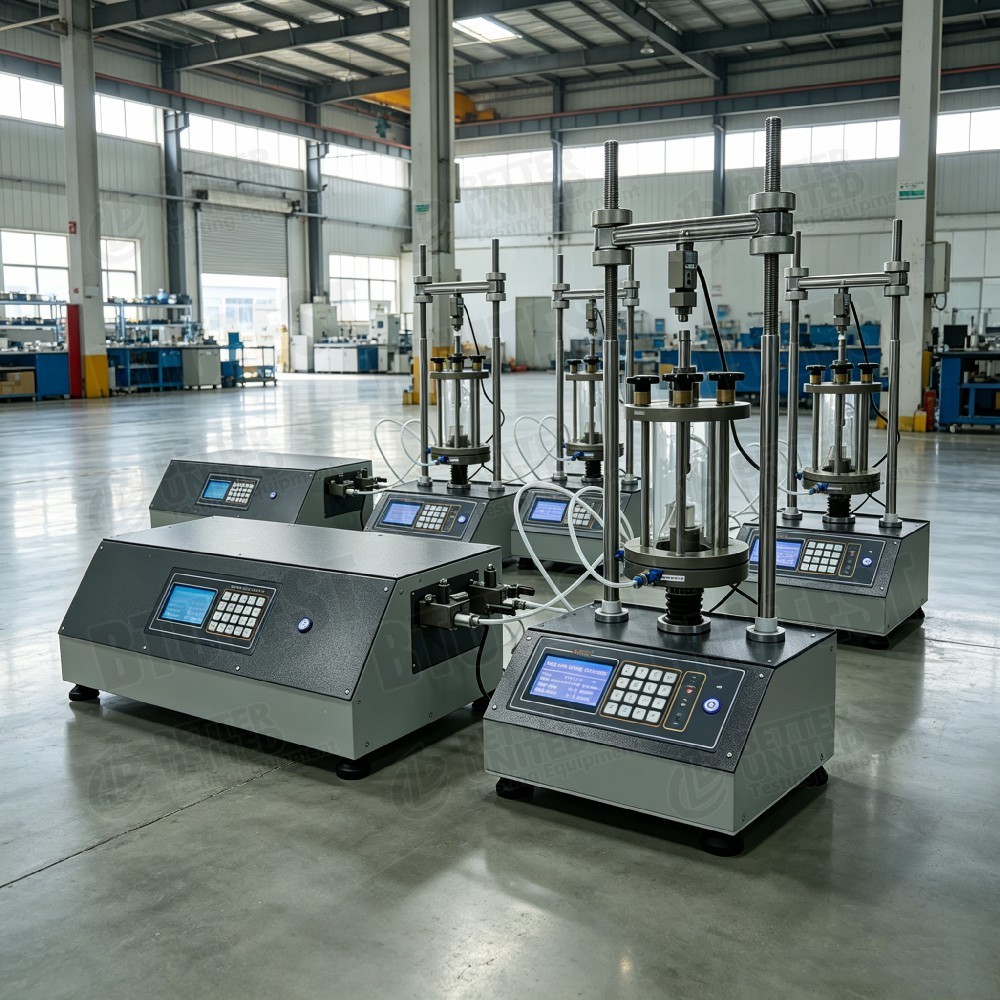

बीटीयू-टीटीएस श्रृंखला पूर्ण स्वचालित त्रिअक्षीय परीक्षण प्रणाली

विवरण

• मास्टर लोडर
  • कठोर ट्विन-कॉलम निर्माण, वर्म गियर ड्राइव के साथ स्टेपर मोटर, कम शोर और सुचारू संचालन।
  • अंतर्निहित ऊपरी/निचली सीमा सुरक्षा और अधिभार संरक्षण (जब अक्षीय बल सेंसर सीमा से अधिक हो जाता है तो ऑटो-स्टॉप)।
  • अक्षीय विस्थापन माप: वैकल्पिक 50 मिमी रेंज (सटीकता 0.003 मिमी) या 100 मिमी रेंज (सटीकता 0.1% एफएस)।
  • अक्षीय बल सेंसर: एकाधिक रेंज 0‑10/25/30/50/60/100 kN।
  • नियंत्रण मोड: वैकल्पिक - 16‑कुंजी झिल्ली कीपैड, या 5.7‑इंच टच स्क्रीन के साथ एलसीडी ग्राफिक डिस्प्ले।
  • कंप्यूटर कनेक्शन के लिए यूएसबी पोर्ट; स्टैंडअलोन या पूरी तरह से स्वचालित त्रिअक्षीय प्रणाली के हिस्से के रूप में काम कर सकता है।

• दबाव आयतन नियंत्रक (पीवीसी)
  • सीमित दबाव और पीछे के दबाव के सटीक नियंत्रण और मात्रा परिवर्तन माप के लिए उपयोग किया जाता है।
  • अंतर्निर्मित दबाव ट्रांसड्यूसर और वॉल्यूम माप (स्टेपर मोटर स्टेप काउंटिंग)।
  • स्टैंडअलोन को निरंतर दबाव स्रोत (पारा कॉलम, संपीड़ित हवा, मृत वजन इत्यादि की जगह) या वॉल्यूम परिवर्तन गेज (रिज़ॉल्यूशन 0.001 मिलीलीटर) के रूप में उपयोग किया जा सकता है।
  • सीधे कंप्यूटर नियंत्रण के लिए यूएसबी इंटरफ़ेस।
  • कार्यशील माध्यम निर्वात जल है।

परीक्षण मानक (अंतर्राष्ट्रीय)

• एएसटीएम डी7012(चट्टान की त्रिअक्षीय संपीड़न शक्ति)
• एएसटीएम डी7181(मिट्टी के लिए समेकित अप्रयुक्त त्रिअक्षीय परीक्षण)
• एएसटीएम डी4767(मिट्टी के लिए समेकित जल निकास त्रिअक्षीय परीक्षण)
• एएसटीएम डी2850(मिट्टी के लिए असंगठित अविरल त्रिअक्षीय परीक्षण)
• एएसटीएम डी2166(अप्रतिबंधित संपीड़न शक्ति)
• एएसटीएम डी5084(पारगम्यता परीक्षण, वैकल्पिक)
• आईएसआरएम ने सुझाए तरीके(रॉक त्रिअक्षीय परीक्षण)
• आईएसओ 17892‑8/‑9(जियोटेक्निकल त्रिअक्षीय परीक्षण)

विनिर्देश

मास्टर लोडर मॉडल और पैरामीटर्स (तालिका 1)

दबाव आयतन नियंत्रक (पीवीसी) पैरामीटर्स (तालिका 2)

• दबाव सटीकता: ±0.1% एफएस
• वॉल्यूम सटीकता: मापा मूल्य का 0.1%
• नियंत्रक स्वतंत्र पैनल: 240×128 एलसीडी, 16‑कुंजी झिल्ली कीपैड, यूएसबी पोर्ट
• स्वचालित अधिक दबाव और अधिक मात्रा से सुरक्षा

अन्य विशिष्टताएँ

• मास्टर लोडर पावर: 220‑240V/50Hz या 110V (वैकल्पिक)
• कार्य वातावरण: 0~40 ℃, सापेक्ष आर्द्रता <85%, कोई मजबूत विद्युत चुम्बकीय हस्तक्षेप नहीं
• त्रिअक्षीय सेल का अधिकतम कामकाजी दबाव: 2 एमपीए (जैसा कि इस मैनुअल में बताया गया है; अन्य मॉडल भिन्न हो सकते हैं)
• इंटरफेस: यूएसबी, 4-पिन डीआईएन (बाहरी लोड सेल / पोर प्रेशर सेंसर)

विवरण

• एकीकृत मास्टर लोडर डिज़ाइन- रियर पैनल पावर, यूएसबी, बाहरी एस-टाइप लोड सेल कनेक्टर और बाहरी छिद्र दबाव सेंसर कनेक्टर (4-पिन डीआईएन) प्रदान करता है।
• सामने का हिस्सा- एलसीडी वर्तमान दर, अक्षीय विस्थापन, अक्षीय भार, सीमित दबाव, छिद्र दबाव प्रदर्शित करता है; 16-कुंजी कीपैड दर, स्टार्ट/स्टॉप, तेज़ अप/डाउन, पैरामीटर सेटअप (समय, सरल अंशांकन) सेट करने की अनुमति देता है।
• तेजी से स्थिति निर्धारण- सेटअप समय को कम करने के लिए लोडिंग प्लेटन को तेजी से ऊपर/नीचे करने की अनुमति देता है; ऑटो-होम और लिमिट स्विच ओवर-ट्रैवल को रोकते हैं।
• पीवीसी नियंत्रक-
  • अपने स्वयं के एलसीडी और कीपैड के साथ स्वतंत्र एम्बेडेड सिस्टम।
  • कन्फाइनिंग और बैक प्रेशर के लिए लक्ष्य दबाव निर्धारित कर सकते हैं, या भरण/खाली को नियंत्रित कर सकते हैं।
  • कन्फाइनिंग और बैक प्रेशर नियंत्रक स्वतंत्र हैं; दोनों में यूएसबी पोर्ट हैं।
  • रियर पैनल में वॉटर इनलेट (पानी की टंकी तक) और आउटलेट (सेल कंफाइनिंग/बैक प्रेशर पोर्ट तक) हैं।
• त्रिअक्षीय कोशिका-
  • बेस में पांच पोर्ट हैं: दो निचले जल निकासी/छिद्र दबाव के लिए, दो जल निकासी/सीमित दबाव के लिए, एक शीर्ष पीठ दबाव के लिए।
  • ऊपर और नीचे टी-बोल्ट से बांधा गया।
  • पारदर्शी कार्बनिक ग्लास सिलेंडर, अधिकतम कार्य दबाव 2 एमपीए।
• नमूना स्थापना- मैनुअल एक विस्तृत 10-चरणीय सचित्र प्रक्रिया प्रदान करता है (लेटेक्स फिल्म डालना, नमूना रखना, फिल्टर पेपर, छिद्रपूर्ण पत्थर, ऊपर और नीचे फिक्स करना, विभाजित सांचा, सेल को हवा रहित पानी से भरना, आदि)।
• ट्यूबिंग कनेक्शन- 2 एमपीए त्वरित-कनेक्ट फिटिंग का उपयोग करें; नायलॉन ट्यूब सीधे डाली जाती है; हटाने के लिए, कॉलर को अंदर की ओर दबाएं और ट्यूब को बाहर खींचें।
• विद्युत कनेक्शन- फ्यूज होल्डर के साथ पावर सॉकेट।

आवेदन

• पारंपरिक मृदा यांत्रिकी त्रिअक्षीय परीक्षण: यूयू, सीयू, सीडी, समेकन, तनाव पथ, आदि।
• रॉक त्रिअक्षीय संपीड़न परीक्षण (चट्टान नमूनों के साथ)।
• पारगम्यता परीक्षण (वैकल्पिक पारगम्यता मॉड्यूल की आवश्यकता है)।
• असंतृप्त मृदा परीक्षण (असंतृप्त अनुलग्नकों की आवश्यकता है)।
• रेंगना परीक्षण (बहुत धीमी दर 0.00001 मिमी/मिनट समर्थित है)।

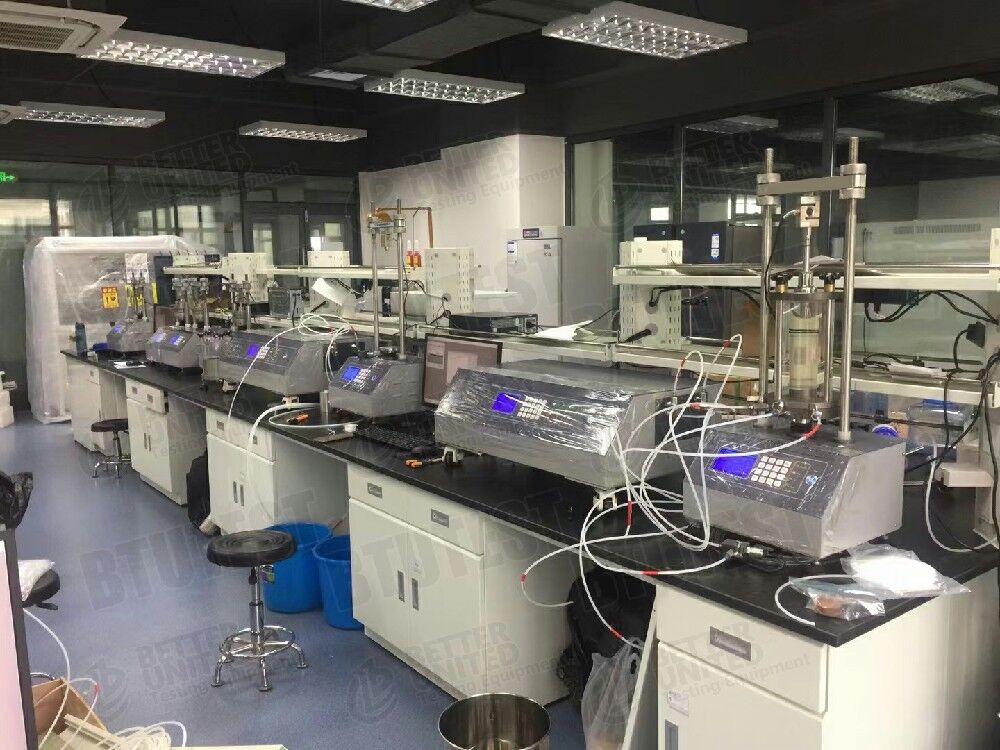

• अनुसंधान और शिक्षण: विश्वविद्यालय, अनुसंधान संस्थान, गुणवत्ता निरीक्षण केंद्र।
• स्थिर दबाव स्रोत या वॉल्यूम परिवर्तन गेज के रूप में स्टैंडअलोन का उपयोग किया जा सकता है।

लाभ

• मॉड्यूलर डिज़ाइन- मास्टर लोडर और पीवीसी नियंत्रक स्वतंत्र हैं; विभिन्न क्षमता प्रणालियों में जोड़ा जा सकता है या अलग से उपयोग किया जा सकता है।
• उच्च परिशुद्धता मात्रा माप- 0.001 मिली रिज़ॉल्यूशन, 0.1% सटीकता, पारंपरिक वॉल्यूम परिवर्तन ट्यूबों से बेहतर।
• व्यापक लोडिंग दर सीमा- 0.00001 ~ 20 मिमी/मिनट (मॉडल के आधार पर), तेजी से कतरनी के लिए रेंगना को कवर करता है।
• बड़ी नमूना क्षमता- Ø300×600 मिमी तक, मोटे अनाज वाली मिट्टी, रॉकफिल, बड़े व्यास वाले रॉक कोर के लिए उपयुक्त।
• अधिभार संरक्षण- अक्षीय बल सेंसर सीमा से अधिक होने पर स्वचालित रोक; पीवीसी पर अधिक दबाव/अधिक मात्रा से सुरक्षा।
• दो नियंत्रण मोड- मास्टर लोडर वैकल्पिक एलसीडी+कीपैड या टच स्क्रीन; पीवीसी का अपना स्वतंत्र नियंत्रण कक्ष है।
• यूएसबी संचार- पूरी तरह से स्वचालित नियंत्रण के लिए कंप्यूटर से आसान कनेक्शन।
• डी-एयर पानी का उपयोग करता है- पारा जैसे खतरनाक मीडिया से बचें।
• संक्षारण संरक्षण- बाहरी हिस्सों स्टोव-एनामेल पेंट या क्रोम प्लेटेड।

क्या चुनें

आवश्यकताओं के अनुसार मास्टर लोडर मॉडल का चयन करें (तालिका 1 देखें):

दबाव मात्रा नियंत्रक:मानक मॉडल BTU-PVC-1 (2 MPa / 60 cc) है। उच्च दबाव (उदाहरण के लिए, 3 एमपीए) या बड़ी मात्रा (उदाहरण के लिए, 3000 मिलीलीटर) के लिए, कस्टम ऑर्डर की आवश्यकता है (पिछले बीटीयू-टीटीएस -20 दस्तावेज़ देखें)।

• केवल मूल त्रिअक्षीय- मास्टर लोडर + एक पीवीसी (सीमित); बैक प्रेशर मैनुअल या अतिरिक्त पीवीसी हो सकता है।
• संतृप्ति के साथ सीयू/सीडी- वॉल्यूम परिवर्तन माप के साथ दोहरी पीवीसी (सीमित + पिछला दबाव) की सिफारिश करें।
• असंतृप्त मिट्टी- अतिरिक्त वायु दाब नियंत्रक और सिरेमिक डिस्क की आवश्यकता है।
• रेंगने वाले परीक्षण- सुनिश्चित करें कि मास्टर लोडर दर सीमा में बहुत कम गति शामिल है।
• तापमान नियंत्रण- वैकल्पिक तापमान नियंत्रण मॉड्यूल की आवश्यकता है (इस मैनुअल में वर्णित नहीं है, लेकिन श्रृंखला में उपलब्ध है)।

प्रक्रिया प्रवाह

मैनुअल में धारा 5 "नमूना स्थापना" और एक विशिष्ट त्रिअक्षीय परीक्षण प्रक्रिया के आधार पर:

• तैयारी
  • नमूना तैयार करें (संतृप्त या असंतृप्त), आयाम मापें।
  • हवा रहित पानी, जल भंडारण टैंक, लेटेक्स झिल्ली, फिल्टर पेपर, झरझरा पत्थर तैयार करें।

• नमूना स्थापना (10 चरण, चित्र 14 देखें)
  एक। मोल्ड ट्यूब में लेटेक्स झिल्ली डालें, सिरों को बाहर की ओर मोड़ें, झिल्ली को ट्यूब की दीवार से चिपकाने के लिए एक सक्शन बल्ब का उपयोग करें।
  बी। नमूने को मोल्ड ट्यूब में रखें।
  सी। मोल्ड ट्यूब (नमूने के साथ) को त्रिअक्षीय सेल बेस पर रखें, बेस और नमूने के बीच फिल्टर पेपर और छिद्रपूर्ण पत्थर रखें।
  डी। लेटेक्स झिल्ली को ऊपर करें और मोल्ड ट्यूब को हटा दें।
  ई. लेटेक्स झिल्ली को रबर बैंड से आधार पर सुरक्षित करें।
  एफ। सुरक्षा के लिए नमूने के चारों ओर एक स्प्लिट मोल्ड स्थापित करें।
  जी। नमूने के ऊपर फिल्टर पेपर, झरझरा पत्थर और नमूना टोपी रखें और रबर बैंड से सुरक्षित करें।
  एच। विभाजित साँचे को हटा दें।
  मैं। पारदर्शी सेल कवर स्थापित करें, नट्स को कस लें, सेल को डी-एयर पानी से भरें (भरने के दौरान खुला वेंट)।
  जे। वेंट बंद करें और लीक की जाँच करें।

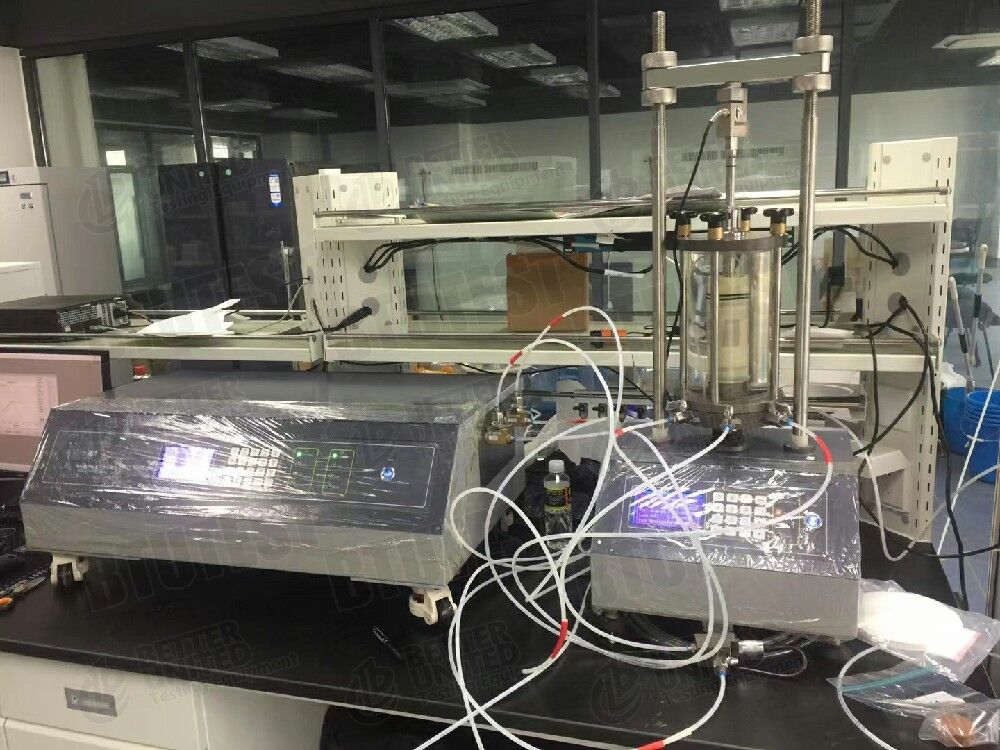

• टयूबिंग और केबल कनेक्ट करें
  • कन्फाइनिंग पीवीसी आउटलेट को सेल के कन्फाइनिंग प्रेशर पोर्ट से कनेक्ट करें।
  • बैक प्रेशर पीवीसी आउटलेट को सेल के बैक प्रेशर पोर्ट से कनेक्ट करें।
  • पोर प्रेशर सेंसर को सेल के पोर प्रेशर पोर्ट से कनेक्ट करें।
  • मास्टर लोडर और पीवीसी को यूएसबी के माध्यम से कंप्यूटर से कनेक्ट करें।

• सॉफ़्टवेयर सेटअप और परीक्षण(सॉफ्टवेयर मैनुअल देखें)
  • त्रिअक्षीय परीक्षण सॉफ़्टवेयर प्रारंभ करें, परीक्षण मॉड्यूल (संतृप्ति, समेकन, कतरनी, आदि) का चयन करें।
  • पैरामीटर सेट करें (सीमित दबाव, पिछला दबाव, कतरनी दर, रुकने की स्थिति)।
  • स्वचालित निष्पादन: पिछला दबाव संतृप्ति → बी-मूल्य जांच → समेकन → कतरनी (तनाव या तनाव नियंत्रण)।

• परीक्षण का अंत
  • सॉफ़्टवेयर स्वचालित रूप से बंद हो जाता है और डेटा सहेजता है।
  • कन्फाइनिंग और बैक प्रेशर को मैन्युअल रूप से अनलोड करें।
  • ओपन सेल ड्रेनेज वाल्व, पानी निकालें।
  • नमूने को तोड़ें, सेल और ट्यूबिंग को साफ करें।

• डाटा प्रासेसिंग
  • सॉफ़्टवेयर तनाव-तनाव वक्र, छिद्र दबाव वक्र, आयतन परिवर्तन वक्र प्लॉट कर सकता है।
  • एकाधिक सीमित दबावों वाले परीक्षणों के लिए, स्वचालित रूप से मोहर वृत्त बनाएं और c, φ की गणना करें, फिर एक रिपोर्ट तैयार करें।

• रखरखाव
  • जब लंबे समय तक उपयोग में न हो तो पीवीसी से पानी खाली कर दें।
  • एलसीडी स्क्रीन और त्वरित-कनेक्ट फिटिंग को प्रभावित करने से बचें।
  • सेल के अधिकतम कामकाजी दबाव (इस मैनुअल में वर्णित मॉडल के लिए 2 एमपीए) से अधिक न हो।
