स्वचालित त्रिअक्षीय परीक्षण

उत्पाद विवरण

1वर्णन

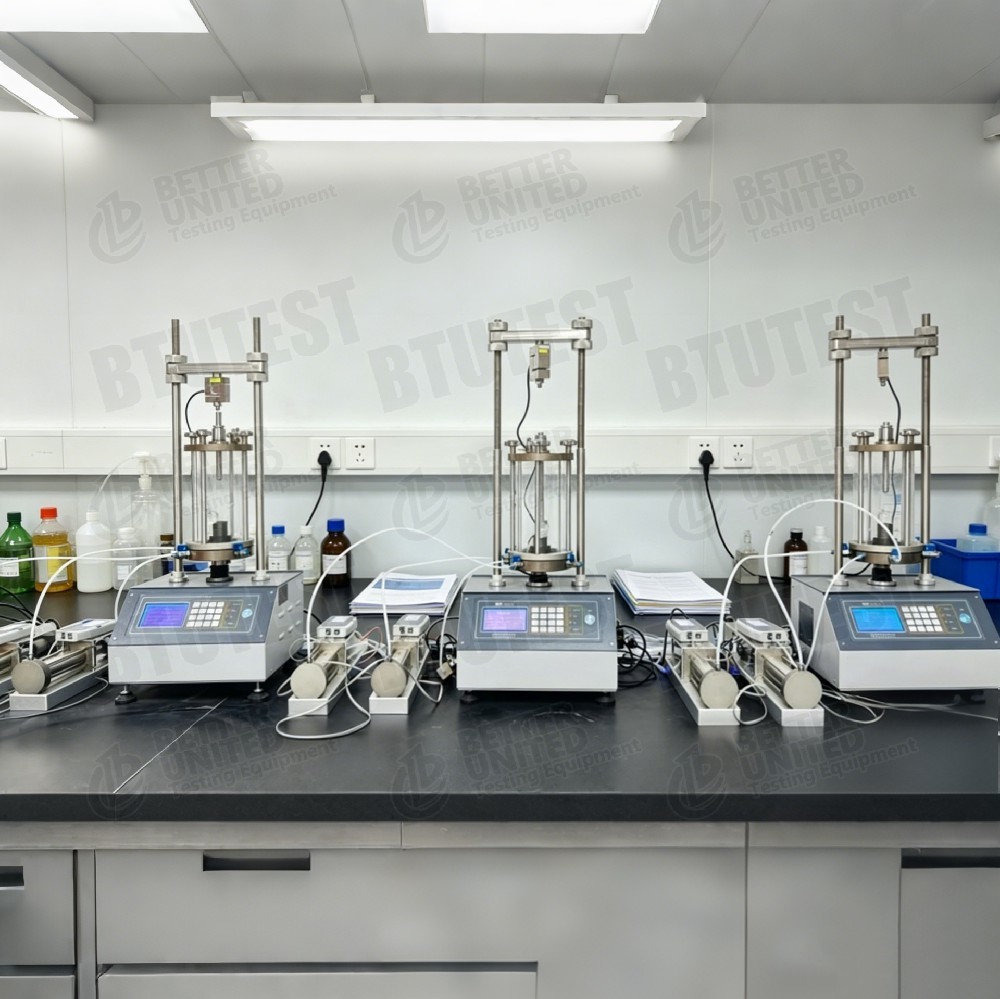

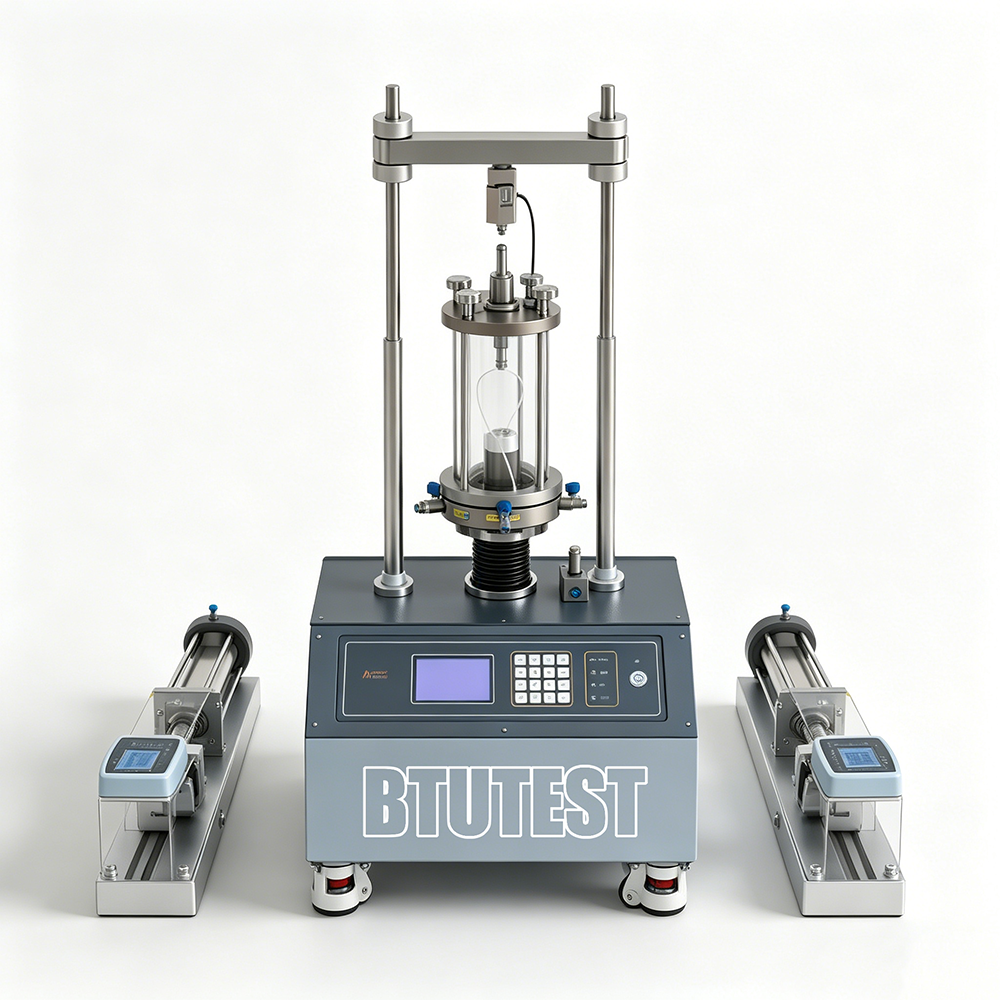

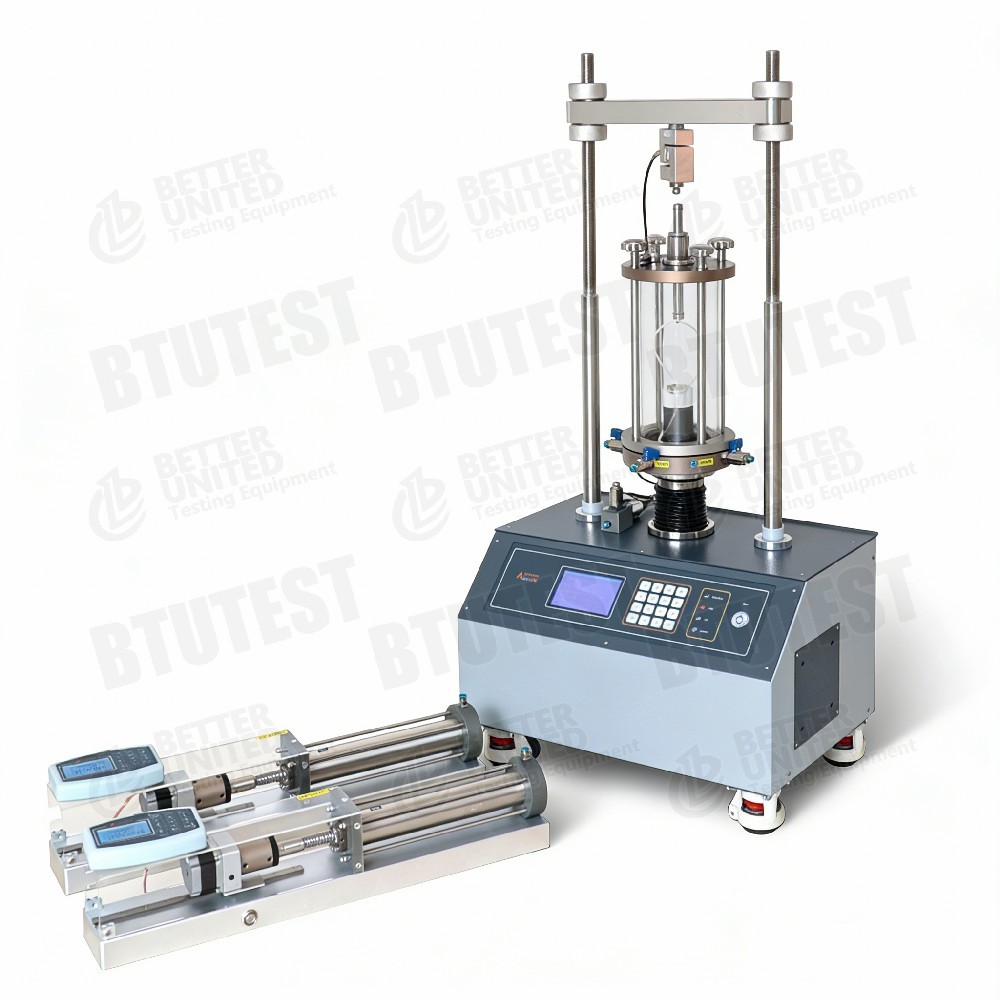

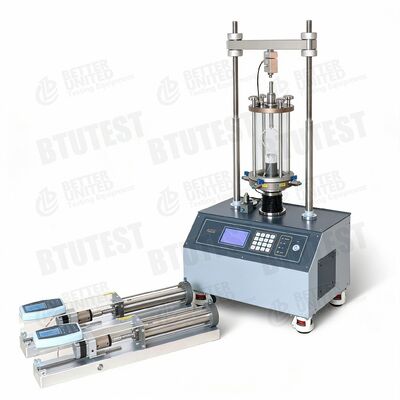

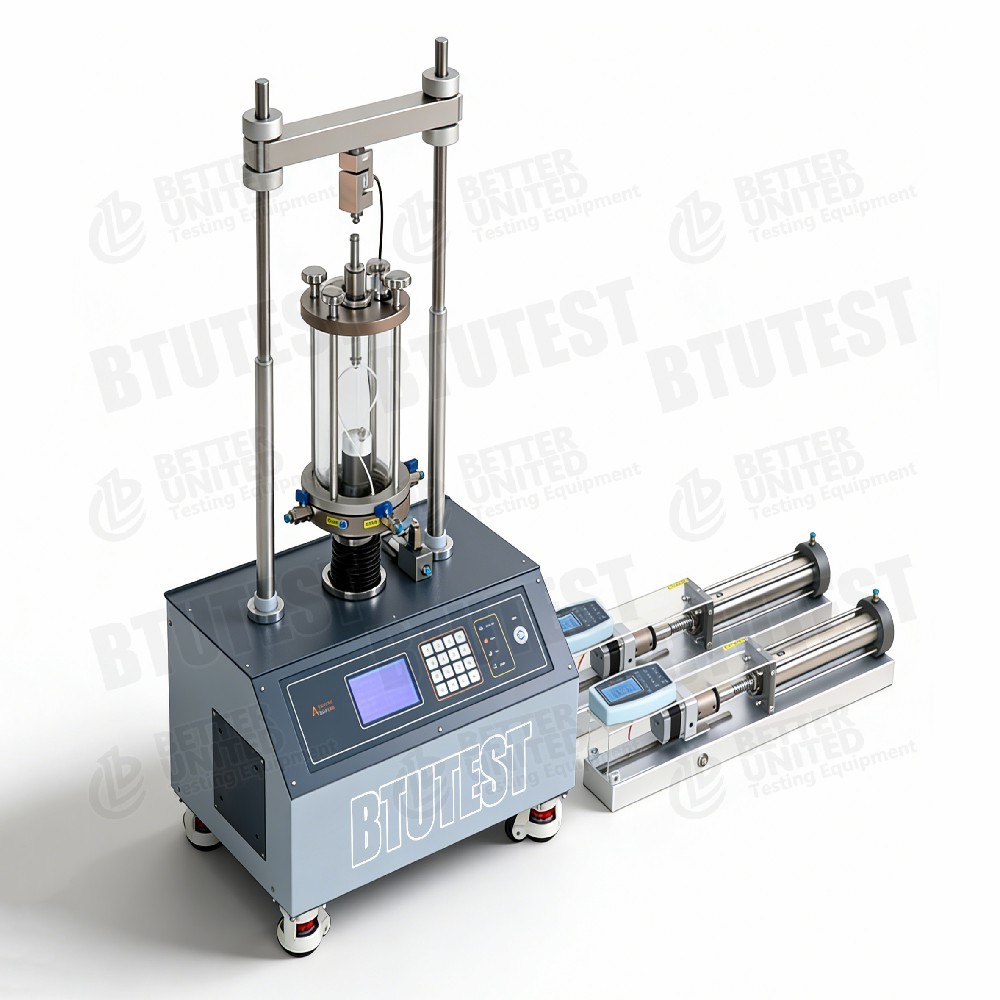

बीटीयू-टीटीएस श्रृंखला एकबहु-कार्यात्मक भू-तकनीकी त्रि-अक्षीय परीक्षण प्रणालीविभिन्न तनाव मार्गों और जल निकासी स्थितियों में मिट्टी के यांत्रिक गुणों को निर्धारित करने के लिए प्रयोग किया जाता है। श्रृंखला में कई मॉडल शामिल हैं,जिसमें छोटे नमूनों से लेकर बड़े मोटे अनाज वाले मिट्टी के नमूनों तक परीक्षण की आवश्यकताओं को शामिल किया गया हैयह प्रणाली अक्षीय भार, सेल दबाव, प्रति-दबाव, कतरनी दर नियंत्रण और डेटा अधिग्रहण मॉड्यूल को एकीकृत करती है, जो विभिन्न मानक त्रि-अक्षीय परीक्षण विधियों का समर्थन करती है।

2. परीक्षण मानक

यद्यपि तालिका में स्पष्ट रूप से मानक संख्याओं की सूची नहीं दी गई है, लेकिन सामान्य त्रि-अक्षीय परीक्षण विनिर्देशों के आधार पर, प्रणाली निम्नलिखित घरेलू और अंतर्राष्ट्रीय मानकों को पूरा करती हैः

•एएसटीएम डी 4767(एकजुट अनड्रेनेड ट्राईएक्सियल संपीड़न परीक्षण)

•एएसटीएम डी7181(एकजुट रूप से निकाले गए त्रिकोणीय संपीड़न परीक्षण)

•एएसटीएम डी2850(असंश्लेषित अनड्रेनेड ट्राईएक्सियल टेस्ट)

•बीएस 1377: भाग 7(ब्रिटिश मानक त्रि-अक्षीय परीक्षण)

•आईएसओ 17892-8(मिट्टी का त्रिअक्षीय कतरन परीक्षण)

•SL 237-1999(चीनी भू-तकनीकी परीक्षण प्रक्रिया) आदि।

3विनिर्देश

4विवरण

•नियंत्रक: उच्च सटीक दबाव/वॉल्यूम नियंत्रण का समर्थन करने वाले सेल दबाव और बैक प्रेशर के लिए स्वतंत्र नियंत्रक।

•डेटा अधिग्रहण मॉड्यूल: मानक, अक्षीय बल, विस्थापन, छिद्र दबाव, आयतन परिवर्तन के वास्तविक समय रिकॉर्डिंग के लिए।

•सॉफ्टवेयर कार्य: इसमें निम्नलिखित परीक्षण मॉड्यूल शामिल हैंः

◦ बैक प्रेशर संतृप्ति

◦ आइसोट्रोपिक/एनिज़ोट्रोपिक समेकन

◦ असंगठित अनड्रेनेड (यू-यू)

◦ छिद्र दबाव माप के साथ समेकित अछूता (सी-यू)

◦ वॉल्यूम परिवर्तन माप के साथ समेकित निकाला (सी-डी)

◦ K0 समेकन

◦ तनाव पथ परीक्षण

◦ रियोलॉजिकल परीक्षण

◦ सेंसर कालिब्रेशन

◦ पोस्ट प्रोसेसिंग और डाटा एक्सपोर्ट

•वायु दबाव: सेल और बैक प्रेशर लागू करने के लिए प्रयोग किया जाता है; मॉडल 2/3/6 एमपीए स्तर प्रदान करते हैं।

5आवेदन

•भू-तकनीकी स्थल जांच: आधारभूत मृदाओं और उपवर्गीय मृदाओं के कतरन शक्ति मापदंडों (c, φ) का निर्धारण करें।

•बांध सामग्री का परीक्षण: मोटे मॉडल (100/200) मोटी अनाज वाली मिट्टी और चट्टानों पर ट्राएक्सियल परीक्षण के लिए उपयुक्त हैं।

•ढलान स्थिरता विश्लेषण: विभिन्न जल निकासी स्थितियों में तनाव-तन्यता वक्र प्राप्त करें।

•भूमिगत इंजीनियरिंग: खुदाई और लोडिंग के दौरान छिद्र दबाव प्रतिक्रिया का अनुकरण करें।

•अनुसंधान और शिक्षण: मिट्टी के संरचनात्मक मॉडल और तनाव पथ अध्ययनों के सत्यापन के लिए उपयोग किया जाता है।

6लाभ

•व्यापक भार और आकार सीमा: 10 kN से 2000 kN तक, बारीक अनाज वाली मिट्टी से लेकर बहुत बड़ी मोटी अनाज वाली मिट्टी तक।

•अल्ट्रा-लो शीयर कंट्रोल: न्यूनतम 0.00001 मिमी/मिनट, क्रिक/रियोलॉजिकल टेस्ट के लिए उपयुक्त है।

•उच्च परिशुद्धता वॉल्यूम माप: 16000 मिलीलीटर तक के बैक प्रेशर वॉल्यूम कंट्रोल, बड़े नमूने के जल निकासी/वॉल्यूम परिवर्तन की आवश्यकताओं को पूरा करता है।

•पूरी तरह से स्वचालित सॉफ्टवेयर नियंत्रण: मानव त्रुटि को कम करते हुए कई मानक परीक्षण प्रक्रियाओं को एकीकृत करता है।

•मॉड्यूलर डिजाइन: सेल/बैक प्रेशर और हवा के दबाव का लचीला विन्यास; सेंसर का आसान कैलिब्रेशन।

7. पैरामीटर (सारांश)

8क्या चुनें

नमूने के प्रकार और परीक्षण आवश्यकताओं के आधार पर सिफारिशेंः

यह भी विचार करेंः छिद्र दबाव माप की आवश्यकता, मात्रा परिवर्तन सटीकता, तनाव पथ नियंत्रण क्षमता, और साइट पर संपीड़ित हवा की आपूर्ति।

9प्रक्रिया प्रवाह

नीचे एक विशिष्ट प्रक्रिया के लिए एक मानकीकृत प्रक्रिया हैसमेकित अनड्रेनेड (CU) परीक्षणबीटीयू-टीटीएस श्रृंखला का उपयोग करना (ज्यादातर चरण सॉफ्टवेयर द्वारा स्वचालित रूप से नियंत्रित होते हैं):

चरण 1: नमूना तैयार करना और स्थापित करना

• मॉडल के नमूने के आकार (जैसे, Φ70×H140 मिमी) के अनुसार रीमॉल्ड या अनियंत्रित मिट्टी का नमूना तैयार करें।

• नमूनों के चारों ओर छिद्रित पत्थर, फिल्टर पेपर, रबर झिल्ली को इकट्ठा करें, और त्रि-अक्षीय कोशिका आधार पर रखें।

• छिद्र दबाव सेंसर और ऊपरी जल निकासी लाइन स्थापित करें, सेल को सील करें।

चरण 2: सिस्टम भरना और डी-एयरिंग

• खोलें सेल और बैक प्रेशर रेग्युलेटर, भरने की लाइनें और सेल को डी-एयर किए गए पानी से भरें, हवा के बुलबुले निकालें।

• सटीक वॉल्यूम परिवर्तन माप सुनिश्चित करने के लिए सॉफ़्टवेयर के 'लाइन डी-एयरिंग' फ़ंक्शन का उपयोग करें।

चरण 3: प्रति दबाव संतृप्ति

• सॉफ़्टवेयर में 'बैक प्रेशर सैचुरेशन' मॉड्यूल का चयन करें।

• लक्ष्य प्रति-दबाव (जैसे, 300 kPa) और सेल दबाव (20 ~ 50 kPa प्रति-दबाव से ऊपर) सेट करें।

• छिद्र दबाव गुणांक B (आमतौर पर B≥0.95 पूर्ण संतृप्ति को दर्शाता है) की निगरानी करते हुए स्वचालित रूप से कदम वापस दबाव लागू करें।

चरण 4: आइसोट्रोपिक/एनिसोट्रोपिक समेकन

• सॉफ़्टवेयर में मॉड्यूल को एकजुट करना चुनें।

• लक्ष्य सेल दबाव (या K0 स्थिति) और समेकन समय/वॉल्यूम परिवर्तन स्थिरता मानदंड सेट करें।

• प्रणाली स्वचालित रूप से वॉल्यूम परिवर्तन और छिद्र दबाव अपव्यय को रिकॉर्ड करती है, समेकन लॉग उत्पन्न करती है।

चरण 5: शार्पिंग (अशुद्धि या शुद्धि)

• ¢ कतरनी ¢ मॉड्यूल का चयन करें, कतरनी दर सेट करें (उदाहरण के लिए, 0.05 मिमी/मिनट) ।

• अक्षीय भार प्रारंभ करें; प्रणाली वास्तविक समय में अक्षीय बल, विस्थापन, छिद्र दबाव (सीयू) या आयतन परिवर्तन (सीडी) रिकॉर्ड करती है।

• स्वचालित रूप से चरम या समाप्ति की स्थिति का पता लगाता है (उदाहरण के लिए, तनाव 20% तक पहुंचता है) ।

चरण 6: परीक्षण समाप्ति और डेटा प्रसंस्करण

• सॉफ्टवेयर स्वचालित रूप से लोड करना बंद कर देता है, सेल दबाव जारी करता है, कच्चे डेटा (तनाव, तनाव, छिद्र दबाव, आयतन परिवर्तन) का निर्यात करता है।

• पोस्ट-प्रोसेसिंग मॉड्यूल कतरनी शक्ति मापदंडों (सी, φ), लोचदार मॉड्यूल, विफलता तनाव, आदि की गणना करता है।

• परीक्षण रिपोर्ट उत्पन्न करें, एक्सेल/पीडीएफ में निर्यात करें।

चरण 7: उपकरण की सफाई और रखरखाव

• सेल का पानी निकालें, नमूना निकालें।

• साफ रेखाएं और छिद्रित पत्थर; सेंसर शून्य की जाँच करें।

अन्य प्रकार के परीक्षणों (यू-यू, सीडी, तनाव पथ, रियोलॉजी) के लिए, केवल संतृप्ति/समृद्धि/छिलने के चरणों के दौरान जल निकासी की स्थिति और नियंत्रण लक्ष्य बदलते हैं।सॉफ्टवेयर तदनुसार निर्मित विज़ार्ड प्रदान करता है.
