बिशप तनाव पथ त्रिअक्षीय उपकरण

उत्पाद विवरण

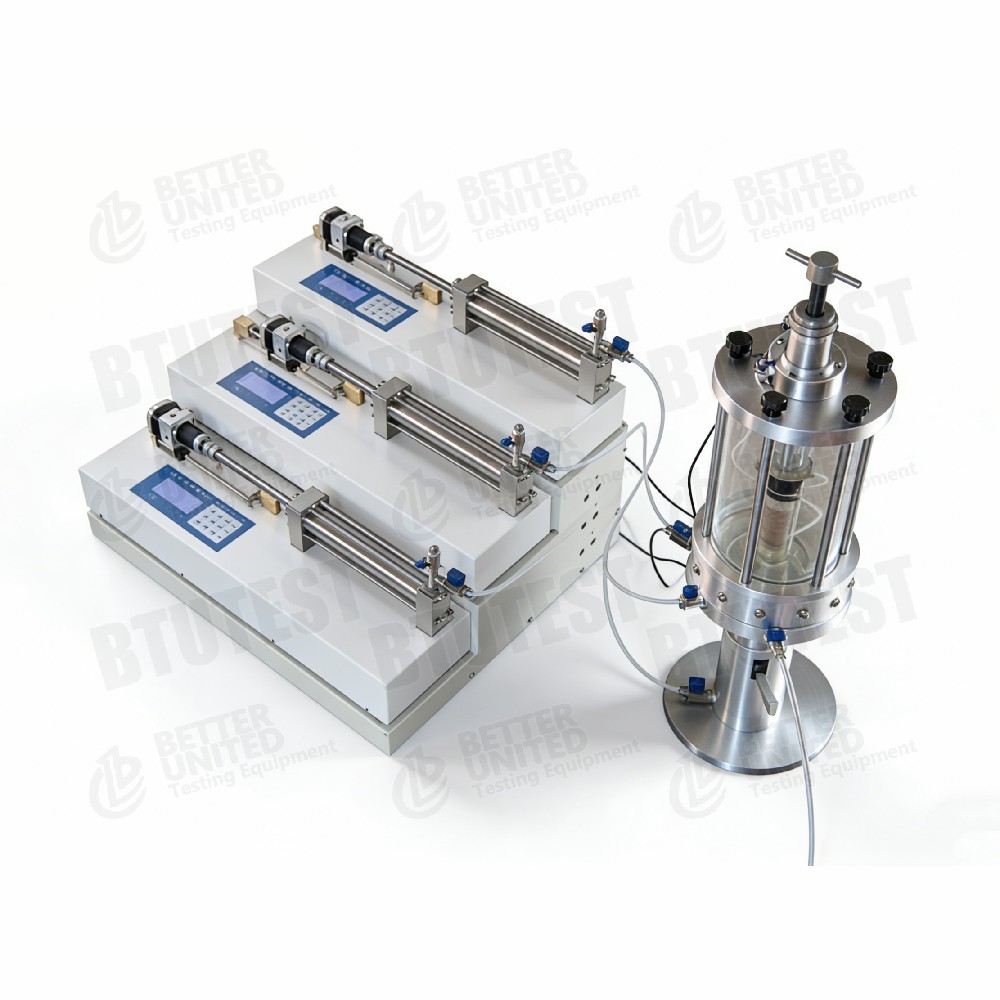

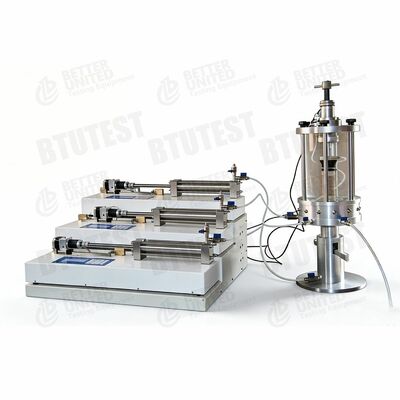

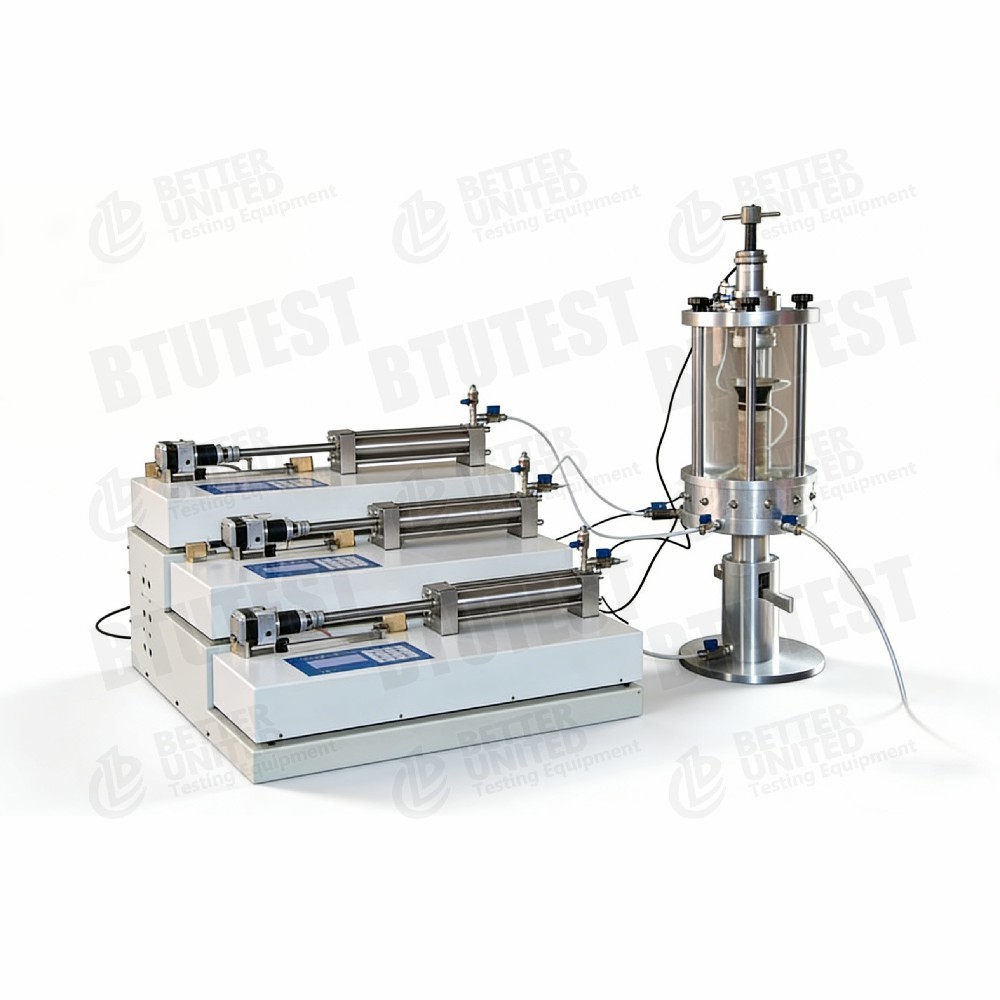

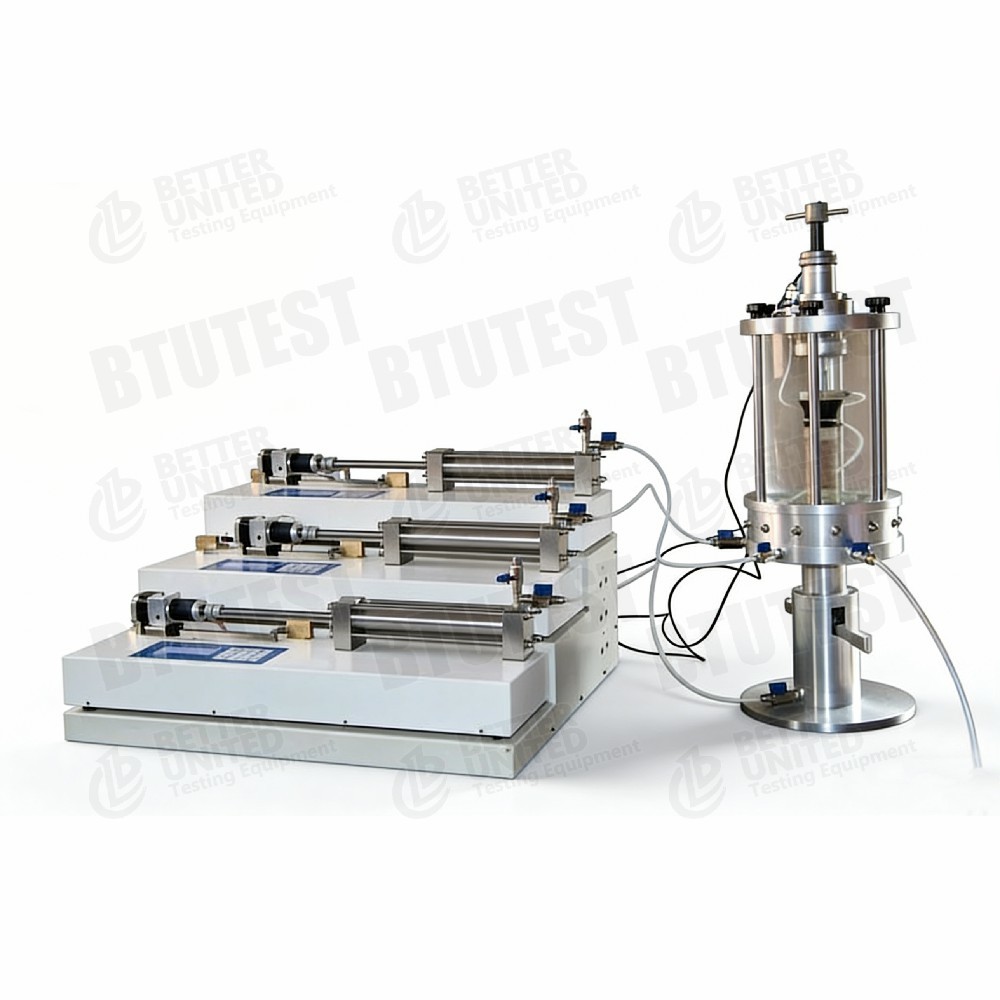

बिशप तनाव पथ त्रिअक्षीय

1. विवरण

यह उपकरण एक हैबिशप तनाव पथ त्रिअक्षीय उपकरण (बीटीयू-टीटीएस-5एस), बिशप-प्रकार तनाव पथ दबाव सेल के आधार पर डिज़ाइन किया गया। इसका उपयोग विशेष रूप से जटिल तनाव पथों के तहत संतृप्त मिट्टी के यांत्रिक गुणों का अध्ययन करने के लिए किया जाता है। सिस्टम एक उच्च परिशुद्धता सबमर्सिबल लोड सेल, एक एलवीडीटी विस्थापन सेंसर, एक मल्टी-चैनल डेटा अधिग्रहण इकाई और कई दबाव/वॉल्यूम नियंत्रकों से सुसज्जित है, जो संतृप्ति और समेकन से लेकर तनाव पथ कतरनी तक पूरी तरह से स्वचालित नियंत्रण को सक्षम करता है। सॉफ़्टवेयर में उन्नत मॉड्यूल जैसे रैखिक तनाव पथ (पीक्यू या एसटी, 6 रूपों के साथ), कम आवृत्ति चक्रीय लोडिंग और के0 समेकन शामिल हैं।

2. परीक्षण मानक

• एएसटीएम डी7181(समेकित जल निकासी त्रिअक्षीय संपीड़न परीक्षण)
• एएसटीएम डी4767(समेकित अप्रशिक्षित त्रिअक्षीय संपीड़न परीक्षण)
• एएसटीएम डी2850(अनकंसोलिडेटेड अनड्रेंड त्रिअक्षीय संपीड़न परीक्षण)
• बीएस 1377(मिट्टी परीक्षण के लिए ब्रिटिश मानक)
• एसएल 237-1999(मिट्टी परीक्षण के लिए चीनी विशिष्टता)

3.विशिष्टता (पैरामीटर)

4. विवरण (तकनीकी विवरण)

• बिशप तनाव पथ दबाव सेल: संतृप्त मिट्टी परीक्षणों के लिए उपयुक्त बिशप-प्रकार का डिज़ाइन; अधिकतम सेल दबाव 2000 kPa, अक्षीय बल 10 kN।
• सबमर्सिबल लोड सेल: पिस्टन घर्षण से बचने के लिए दबाव सेल के अंदर स्थापित; ±0.05% एफएस जितनी उच्च सटीकता; वैकल्पिक श्रेणियाँ 5kN या 10kN।
• एलवीडीटी विस्थापन सेंसर: ब्रिटिश ब्रांड, सटीकता ±0.15% एफएस, रेंज 50 मिमी, पारंपरिक नमूना विरूपण माप के लिए उपयुक्त।
• तीन स्वतंत्र वॉल्यूम नियंत्रक:
  • अक्षीय दबाव: 3 एमपीए / 250 सीसी
  • पिछला दबाव: 2MPa / 250cc
  • सेल दबाव: 2MPa / 250cc

सेल दबाव, बैक प्रेशर और अक्षीय दबाव के साथ-साथ वॉल्यूम परिवर्तन माप के स्वतंत्र और सटीक नियंत्रण को सक्षम बनाता है।

• डाटा अधिग्रहण इकाई: 10 चैनल, 2 डिजिटल सिग्नल (उदाहरण के लिए, एलवीडीटी, लोड सेल) और 8 एनालॉग सिग्नल (उदाहरण के लिए, छिद्र दबाव, वॉल्यूम परिवर्तन) का समर्थन करते हैं; 16-बिट रिज़ॉल्यूशन।
• तनाव पथ मॉड्यूल: 6 प्रकार के रैखिक तनाव पथ (पीक्यू या एसटी फॉर्म) प्रदान करता है; कस्टम पथों को परिभाषित किया जा सकता है - जटिल तनाव इतिहास के अनुकरण के लिए उपयुक्त।
• कम आवृत्ति चक्रीय मॉड्यूल: भूकंपीय या यातायात लोडिंग का अनुकरण करने के लिए, लोड नियंत्रण मोड के तहत कम आवृत्ति चक्रीय लोडिंग का समर्थन करता है।
• k0 मॉड्यूल: k0 समेकन और सूजन परीक्षण सक्षम करता है।

5. आवेदन

• संतृप्त मिट्टी पर तनाव पथ का अध्ययन: उत्खनन, भराई, उतराई और अन्य व्यावहारिक इंजीनियरिंग परिदृश्यों के दौरान तनाव परिवर्तनों का अनुकरण करें
• संवैधानिक मॉडल पैरामीटर अंशांकन: उदाहरण के लिए, कैम-क्ले मॉडल, डंकन-चांग मॉडल
• फाउंडेशन और ढलान इंजीनियरिंग: विभिन्न तनाव पथों के अंतर्गत शक्ति और विरूपण विशेषताएँ
• चक्रीय लोडिंग परीक्षण: सबवे या ट्रैफिक लोडिंग के तहत मिट्टी की प्रतिक्रिया (कम आवृत्ति चक्रीय मॉड्यूल)
• k0 समेकन परीक्षण: विश्राम के समय पार्श्व पृथ्वी दबाव का गुणांक निर्धारित करें
• शिक्षण और अनुसंधान प्रयोगशालाएँ: उन्नत मृदा यांत्रिकी परीक्षण

6. लाभ

• बिशप-प्रकार दबाव सेल: संतृप्त मिट्टी तनाव पथों के लिए अनुकूलित, त्रुटियों को कम करना
• उच्च परिशुद्धता पनडुब्बी लोड सेल: पिस्टन घर्षण से बचते हुए, सीधे नमूना भार को मापता है
• तीन स्वतंत्र वॉल्यूम नियंत्रक: सेल दबाव, पीठ दबाव और अक्षीय दबाव का स्वतंत्र नियंत्रण; सटीक मात्रा परिवर्तन माप
• समृद्ध सॉफ़्टवेयर मॉड्यूल: पारंपरिक त्रिअक्षीय से उन्नत तनाव पथ, कम आवृत्ति चक्रीय, k0 समेकन को कवर करता है
• लागत प्रभावी विन्यास: 10kN अक्षीय बल, 2000kPa सेल दबाव - अधिकांश संतृप्त मिट्टी परीक्षण आवश्यकताओं के लिए पर्याप्त
• मॉड्यूलर अपग्रेडेबिलिटी: आवश्यकतानुसार अतिरिक्त तनाव पथ प्रपत्र या चक्रीय लोडिंग फ़ंक्शन जोड़े जा सकते हैं

7. क्या चुनें (चयन मार्गदर्शिका)

8. प्रक्रिया प्रवाह

• नमूना तैयारी→ Ø39.1 मिमी या 50 मिमी का संतृप्त मिट्टी का नमूना तैयार करें
• माउंट प्रेशर सेल→ नमूना, सबमर्सिबल लोड सेल, एलवीडीटी स्थापित करें; सेल/बैक/अक्षीय दबाव लाइनों को कनेक्ट करें
• संतृप्ति अवस्था→ संतृप्ति स्तर को सत्यापित करने के लिए बैक प्रेशर संतृप्ति और बी-चेक
• समेकन चरण (वैकल्पिक)→ आइसोट्रोपिक समेकन या k0 समेकन
• कतरनी या तनाव पथ चरण:
  • पारंपरिक सीडी/सीयू/यूयू कतरनी
  • रैखिक तनाव पथ (पीक्यू या एसटी, 6 रूप)
  • कम आवृत्ति चक्रीय लोडिंग (उन्नत लोडिंग मॉड्यूल की आवश्यकता है)
• आंकड़ा अधिग्रहण→ 10-चैनल DAQ एक साथ अक्षीय बल, विस्थापन, छिद्र दबाव, आयतन परिवर्तन, सेल दबाव, पिछला दबाव रिकॉर्ड करता है
• प्रोसेसिंग के बाद→ सॉफ्टवेयर तनाव पथ आरेख, तनाव-तनाव वक्र, प्रभावी तनाव पथ, विफलता लिफाफे आदि उत्पन्न करता है।
• रिपोर्ट आउटपुट→ स्वचालित रूप से मानक-अनुपालक तालिकाएँ और वक्र उत्पन्न करता है; मुद्रण और निर्यात का समर्थन करता है
