स्वचालित सर्वो-नियंत्रित सरल कतरनी उपकरण

उत्पाद विवरण

                                        स्वचालित सर्वो-नियंत्रित साधारण कतरनी यंत्र

विवरण

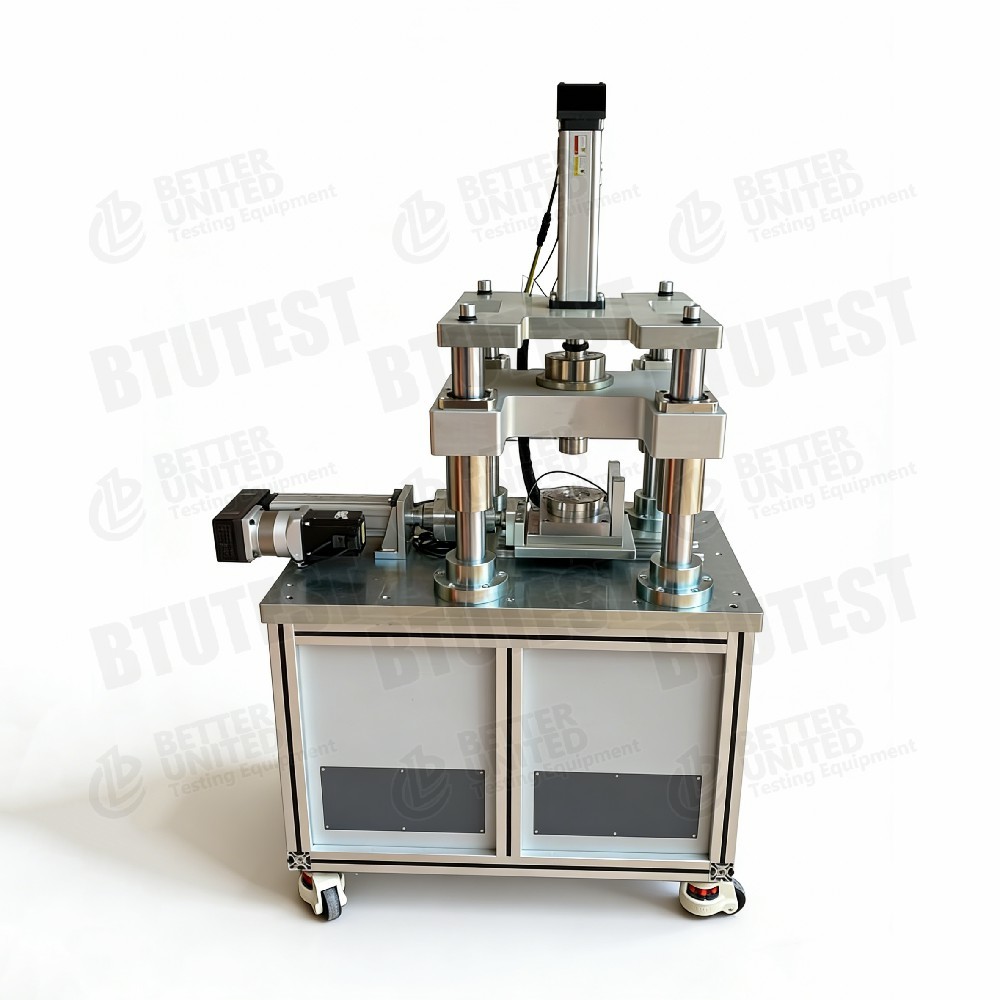

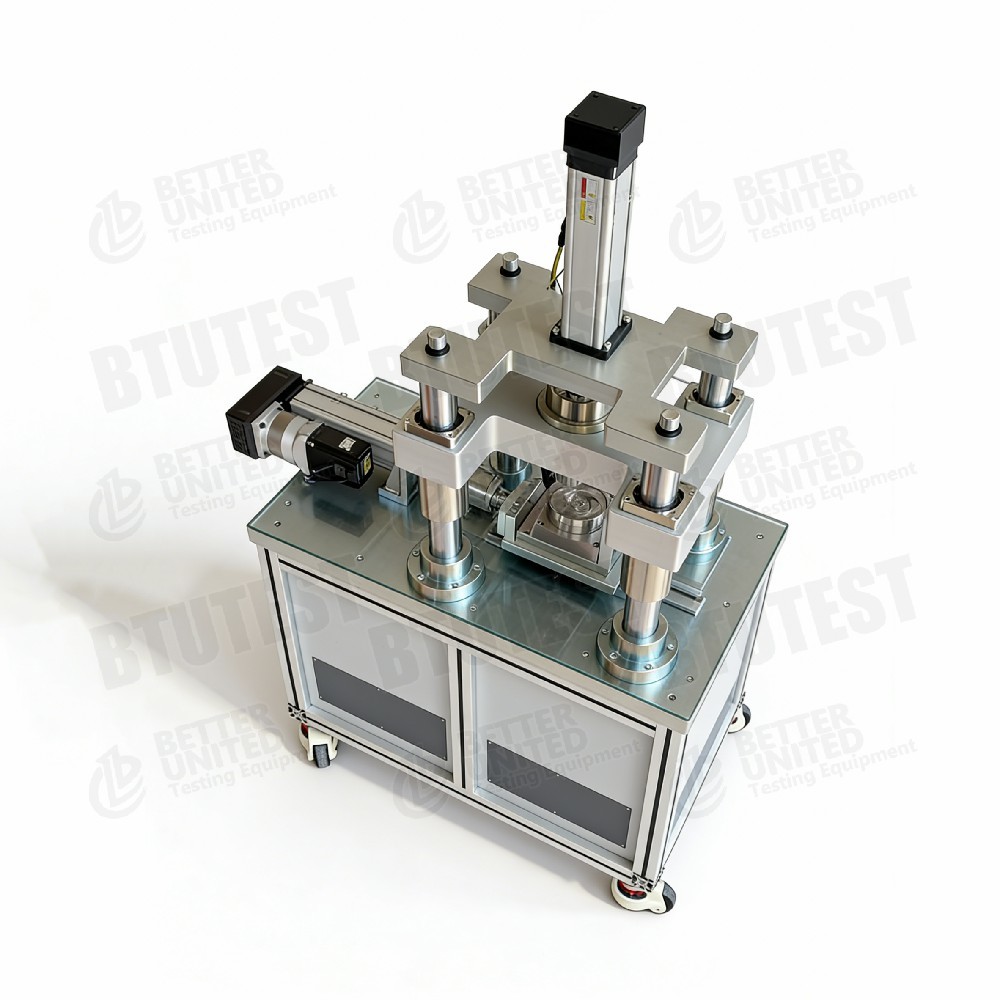

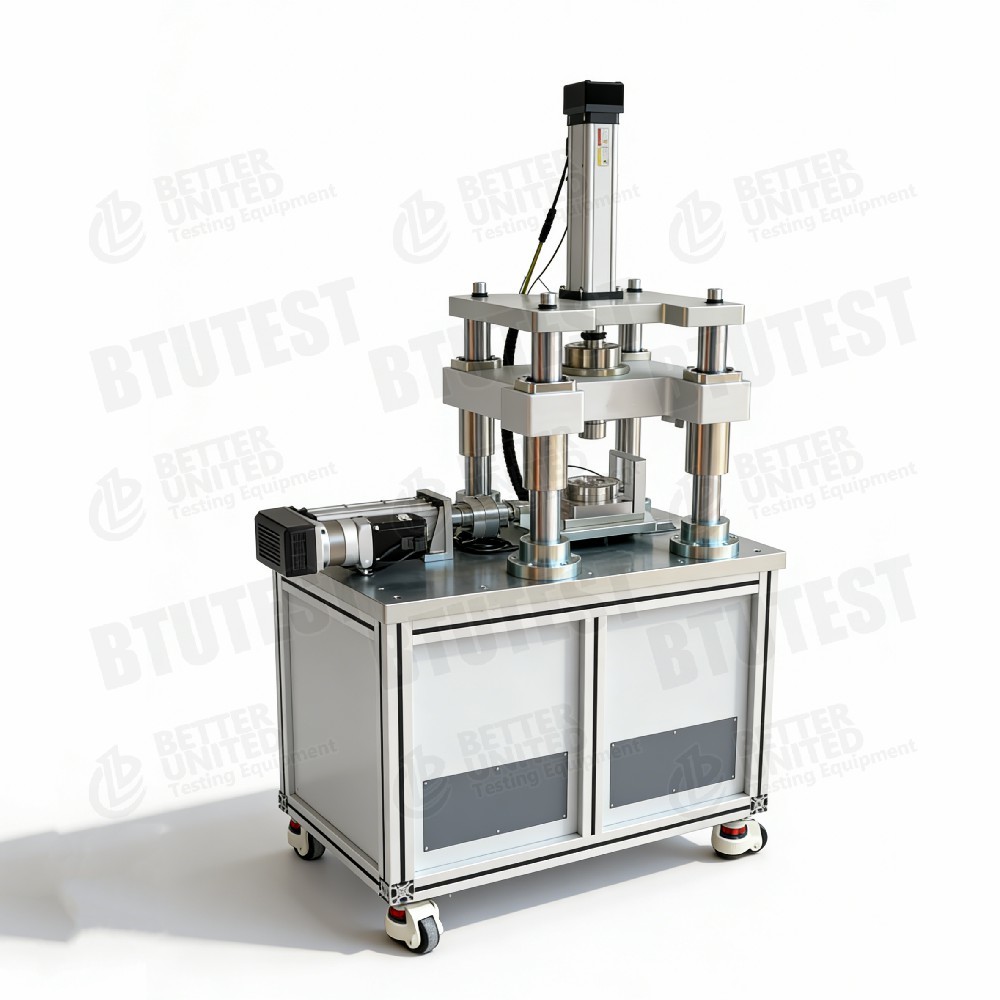

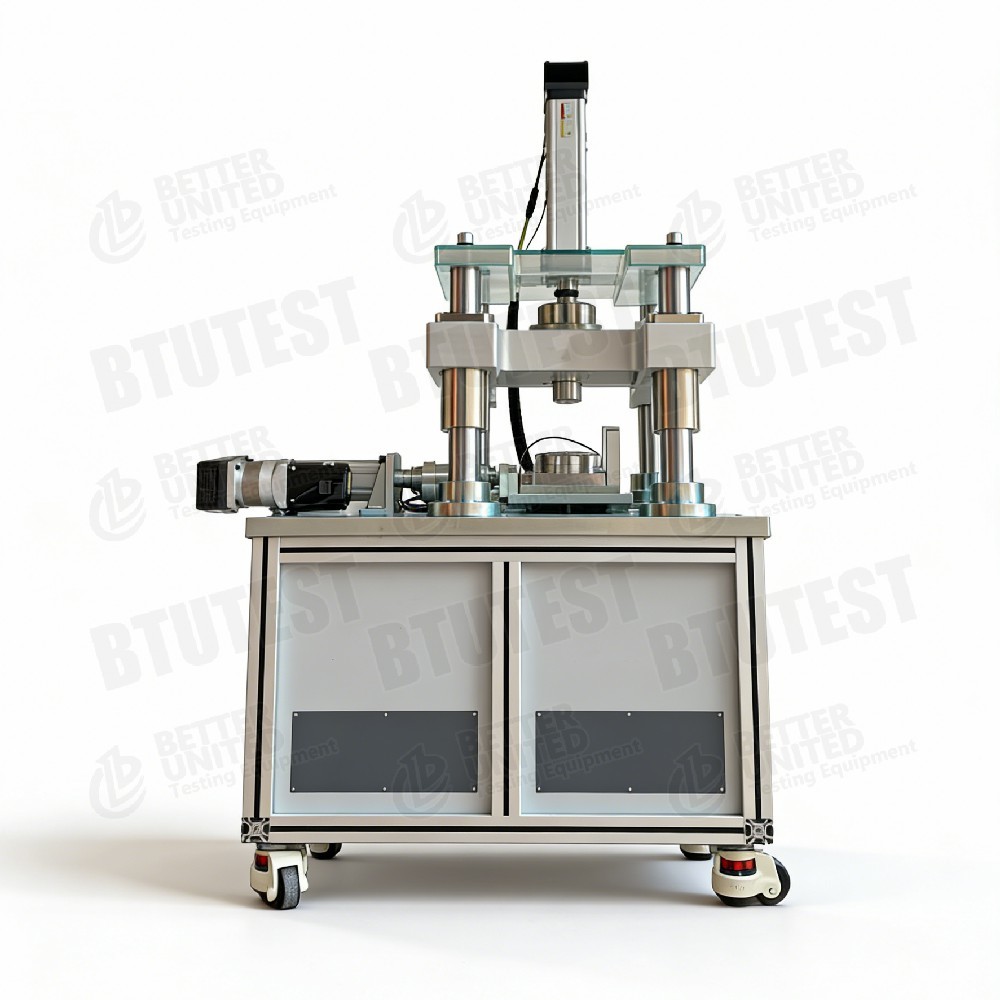

यह उपकरणबीटीयूपूरी तरह से स्वचालित सर्वो-नियंत्रित सरल कतरनी यंत्र, निम्नलिखित मॉडलों में उपलब्ध हैः

• बीटीयूडीएसएसए-१: मानक (स्थिर)
• बीटीयूडीएसएसए-२: गतिशील (एक्स-दिशा में चक्रीय गतिशील भार)
• बीटीयूडीएसएसए-३: त्रि-दिशात्मक + गतिशील भार

इस प्रणाली में मुख्यतः निम्नलिखित शामिल हैंः

• एक मुख्य फ्रेम (लोडिंग फ्रेम प्रदान करना)
• एक ऊर्ध्वाधर सर्वो मोटर लोडिंग प्रणाली (0 ¢ 10 kN)
• एक क्षैतिज सर्वो मोटर लोडिंग प्रणाली (0 ‰ 10 kN)
• 30 सरल कतरनी स्टैकिंग रिंग (कतरनी बॉक्स, आंतरिक व्यास 61.8 मिमी, प्रत्येक रिंग मोटाई 2 मिमी)
• सहायक सॉफ्टवेयर प्रणाली

मुख्य कार्य:

• निष्क्रिय सक्रिय ऊंचाई नियंत्रण
• तनाव-नियंत्रित या तनाव-नियंत्रित भार
• स्थिर लोड या अनड्रेनेड (निरंतर आयतन) स्थितियों में स्थिर सरल कतरनी परीक्षण, कतरनी पूर्वाग्रह के साथ या बिना
• एक्स-दिशा में चक्रगत गतिशील सरल कतरनी परीक्षण (DSSA-2/3)

परीक्षण मानक (अंतर्राष्ट्रीय)

• एएसटीएम डी 6528(संयुक्त अनड्रेनेड सरल कतरनी परीक्षण के लिए मानक परीक्षण विधि)
• एएसटीएम डी 7608(संतृप्त सामंजस्यपूर्ण मिट्टी की अवशिष्ट शक्ति ️ सरल कतरनी संस्करण कम आम है)
• आईएसओ 17892-9(चक्रीय त्रि-अक्षीय ️ समान सिद्धांत लागू होते हैं)
• बीएस 1377-8(सरल कतरनी परीक्षण अनुभाग)
• JGS 0563(जापानी सरल कतरनी परीक्षण विधि)

उपकरन उपरोक्त मानकों में विनिर्दिष्ट कतरनी दर, सामान्य तनाव, निचोड़/अछूड़ स्थितियों, गतिशील भार आदि की आवश्यकताओं को पूरा कर सकता है।

विनिर्देश

विवरण

• स्टैकिंग रिंग डिजाइनप्रत्येक 2 मिमी मोटी 30 छल्ले, आंतरिक व्यास 61.8 मिमी। छल्ले क्षैतिज सापेक्ष विस्थापन की अनुमति देते हैं, जबकि सरल कतरनी स्थितियों का अनुकरण करते हुए मुक्त ऊर्ध्वाधर विरूपण बनाए रखते हैं।
• घर्षण नियंत्रणप्रत्येक अंगूठी की सतह को एक सतह पीसने वाली मशीन का उपयोग करके परिशुद्धता से पीसा जाता है ताकि अंगूठी के बीच घर्षण को कम से कम किया जा सके, जिससे कतरनी तनाव माप की सटीकता में सुधार होता है।
• जल निकासी और छिद्र दबाव मापनीचे और ऊपर के जल निकासी बंदरगाह समेकन और जल निकासी के परीक्षण की अनुमति देते हैं। एक छिद्र दबाव सेंसर छिद्र के पानी के दबाव में परिवर्तन की निगरानी करता है।
• ऊर्ध्वाधर लोडिंग प्रणालीसर्वो मोटर संचालित यांत्रिक भार (कोई वायवीय या हाइड्रोलिक दबाव की आवश्यकता नहीं है), तेजी से प्रतिक्रिया, उच्च सटीकता। ऊर्ध्वाधर विस्थापन एक रैखिक एन्कोडर (कोई यांत्रिक शोर नहीं) द्वारा मापा जाता है।
• क्षैतिज लोडिंग प्रणालीस्थिर या गतिशील (चक्रगत) भार के लिए सर्वो मोटर एक्ट्यूएटर। गतिशील मॉडल (डीएसएसए-2/3) एक्स-दिशा में तरंगरूप भार (सिनस, वर्ग, आदि) लागू कर सकते हैं।
• नियंत्रण मोडनिष्क्रिय सक्रिय ऊंचाई नियंत्रणः कतरनी के दौरान निरंतर मात्रा (अप्रवाहित) या निरंतर भार (प्रवाहित) बनाए रखता है। तनाव-नियंत्रित या तनाव-नियंत्रित मार्गों का समर्थन करता है।
• त्रि-दिशात्मक भार (DSSA-3)ऊर्ध्वाधर और क्षैतिज X- दिशा के अलावा, अधिक जटिल तनाव स्थितियों का अनुकरण करने के लिए Y- दिशा (तीसरी दिशा) भार लागू कर सकते हैं।

आवेदन

• मिट्टी का सरल कतरन व्यवहारक्षेत्र में शुद्ध कतरनी तनाव स्थितियों का अनुकरण करता है (जैसे, नींव की क्षैतिज स्लाइडिंग, समर्थन दीवारों के पीछे मिट्टी) ।
• समेकित अनड्रेनेड / समेकित ड्रेनेड शक्तिसूखा या बिना सूखा स्थितियों में कतरनी शक्ति मापदंडों (सी, φ) का निर्धारण करता है।
• चक्रगत गतिशील भारमिट्टी के विरूपण और शक्ति क्षरण (गतिशील सरल कतरनी) का अध्ययन करने के लिए भूकंप, लहर, यातायात भार का अनुकरण करता है।
• असंतृप्त मिट्टी के परीक्षण(असंतृप्त सामानों की आवश्यकता होती है)
• नरम मिट्टी और संतृप्त रेततरल होने की क्षमता का आकलन, चक्रीय नरम होने का व्यवहार।
• ढलान स्थिरता और नींव डिजाइनवास्तविक तनाव पथों के अनुरूप शक्ति मापदंड प्रदान करता है।

लाभ

• पूरी तरह से स्वचालित सर्वो नियंत्रणऊर्ध्वाधर और क्षैतिज दोनों अक्षों में सर्वो मोटर बंद-लूप नियंत्रण, उच्च लोडिंग सटीकता, तेजी से प्रतिक्रिया का उपयोग करते हैं।
• 30 स्टैकिंग रिंगपारंपरिक प्रत्यक्ष कतरनी की तुलना में, सरल कतरनी अधिक यथार्थवादी रूप से निरंतर मिट्टी विरूपण का अनुकरण करती है, तनाव एकाग्रता से बचती है, और बड़े कतरनी विस्थापन की अनुमति देती है।
• कम घर्षण के छल्लेसटीक ग्राउंड सतहों से रिंगों के बीच घर्षण कम होता है, जिससे कतरनी तनाव माप की सटीकता में सुधार होता है।
• लचीला ड्रैनेड/अनड्रैनेड स्विचिंगजल निकासी वाल्व और छिद्र दबाव सेंसर विभिन्न क्षेत्र जल निकासी स्थितियों के अनुकरण की अनुमति देते हैं।
• गतिशील भार क्षमता(डीएसएसए-२/३) ✓ गतिशील भार (जैसे, तरलीकरण, चक्रात्मक नरमी) के तहत मिट्टी के व्यवहार का अध्ययन करने के लिए चक्रात्मक सरल कतरनी परीक्षणों को सक्षम करता है।
• त्रि-दिशात्मक भार (DSSA-3)जटिल तनाव पथों का अनुकरण कर सकता है (जैसे, मुख्य तनाव रोटेशन) ।
• उच्च-सटीक विस्थापन मापरैखिक एन्कोडर शोर-मुक्त, उच्च-रिज़ॉल्यूशन विस्थापन डेटा प्रदान करते हैं।
• एकीकृत सॉफ्टवेयरस्वचालित रूप से डेटा प्राप्त करता है, बल-समय और तनाव-विस्थापन वक्रों को ग्राफ करता है, और रिपोर्ट उत्पन्न करता है।

क्या चुनें?

परीक्षण आवश्यकताओं के अनुसार मॉडल का चयन करें:

नोटः विशेष नमूना आकारों (जैसे, 100 मिमी व्यास) के लिए, निर्माता से कस्टम आदेश की आवश्यकता होती है।

प्रक्रिया प्रवाह

उदाहरण:संतृप्त मिट्टी (DSSA-2) पर अनड्रेनेड साइक्लिक सिंपल शीयर टेस्ट

• नमूना तैयार करना
  • Ø61.8 मिमी की काटने की अंगूठी का उपयोग करके अबाधित मिट्टी काटें या फिर से ढाला हुआ नमूना तैयार करें।
  • संतृप्त (वैक्यूम या बैक प्रेशर संतृप्ति), प्रारंभिक पानी की मात्रा और घनत्व को मापें।

• नमूने की स्थापना
  • नमूने को स्टैकिंग रिंग शीयर बॉक्स में रखें, ऊपर और नीचे छिद्रित पत्थर और फिल्टर पेपर के साथ।
  • शीर्ष ढक्कन और छिद्र दबाव सेंसर स्थापित करें.
  • मुख्य फ्रेम में कतरनी बॉक्स को रखें और ऊर्ध्वाधर और क्षैतिज लोडिंग रॉड को कनेक्ट करें।

• समेकन
  • लक्ष्य सामान्य तनाव (जैसे, 100 kPa) लागू करें, निकासी वाल्व खोलें, और समेकन की अनुमति दें।
  • स्थिर होने तक ऊर्ध्वाधर विरूपण दर्ज करें (संयोजन पूरा हो गया) ।

• सेट परीक्षण मापदंड
  • सॉफ्टवेयर में, परीक्षण प्रकार का चयन करें: अनड्रेनेड (निरंतर आयतन) चक्र सरल कतरनी।
  • चक्रात्मक भार मापदंडों को सेट करें: तरंग रूप (जैसे, साइन), आवृत्ति (जैसे, 1 हर्ट्ज), चक्रात्मक तनाव अनुपात (CSR), चक्रों की संख्या।
  • सेट स्टॉप स्थितियाँः तनाव सीमा (उदाहरण के लिए, 5% डबल एम्पलीफायर तनाव) या पूर्व निर्धारित चक्रों की संख्या।

• चक्रवर्ती कतरनी शुरू करें
  • जल निकासी वाल्व बंद करें (अनड्रेनेड) ।
  • क्षैतिज सर्वो मोटर चक्रवर्ती कतरनी तनाव (या तनाव) लागू करता है।
  • सॉफ्टवेयर वास्तविक समय में रिकॉर्ड करता हैः कतरनी तनाव, कतरनी तनाव, ऊर्ध्वाधर विस्थापन, छिद्र दबाव, चक्र संख्या।
  • वास्तविक समय के ग्राफः कतरनी तनाव-तनाव हाइस्टेरिसिस लूप, छिद्र दबाव बनाम चक्रों की संख्या।

• रोक की स्थिति
  • पूर्व निर्धारित चक्रों की संख्या या तनाव सीमा (जैसे, तरलता मानदंड) तक पहुँचने पर स्वचालित रूप से बंद हो जाता है।

• समाप्ति और विघटन
  • ऊर्ध्वाधर तनाव को खाली करें, पानी निकालने के लिए निकासी वाल्व खोलें।
  • नमूना निकालें, विफलता मोड (यदि कोई हो) का निरीक्षण करें, स्टैकिंग रिंग और सेंसर साफ करें।

• डेटा प्रसंस्करण
  • सॉफ्टवेयर स्वचालित रूप से प्रत्येक चक्र के लिए गणना करता हैः secant shear modulus, damping ratio, pore pressure ratio।
  • द्रवीकरण के लिए चक्रात्मक तनाव अनुपात बनाम चक्रों की संख्या (द्रवीकरण शक्ति वक्र) को ग्राफ करता है।
  • परीक्षण रिपोर्ट (वक्रों और मापदंडों सहित) उत्पन्न करता है।

स्थिर सरल कतरनी के लिए (DSSA- 1):

• कोई चक्रीय भार नहीं; कतरनी दर स्थिर है
• अनड्रेनेड कतरनी के दौरान, चोटी या अवशिष्ट शक्ति तक छिद्रों के दबाव की निगरानी करें।

त्रि-दिशात्मक भार के लिए (DSSA-3):

• ऊर्ध्वाधर और क्षैतिज X-दिशा के अलावा, Y-दिशा भार लागू करें (जैसे, पार्श्व तनाव) ।
• सॉफ़्टवेयर में तीनों दिशाओं के लिए तनाव/तनाव पथ सेट करें।

सारांश:पूरी तरह से स्वचालित सर्वो-नियंत्रित सरल कतरनी यंत्रों की बीटीयू-डीएसएसए श्रृंखला स्थिर सरल कतरनी से लेकर चक्रगत गतिशील और त्रि-दिशात्मक भार तक पूर्ण समाधान प्रदान करती है।30 स्टैकिंग रिंग डिजाइन, कम घर्षण वाली सतह परिष्करण, और उच्च-सटीक सर्वो नियंत्रण इसे मिट्टी के सरल कतरनी व्यवहार का अध्ययन करने के लिए एक उन्नत उपकरण बनाते हैं।चयन इस आधार पर किया जाना चाहिए कि क्या चक्रगत गतिशील परीक्षण या जटिल त्रि-दिशात्मक तनाव मार्गों की आवश्यकता हैसंतृप्त मिट्टी के पारंपरिक अनड्रेनेड सिंपल शीयर का उपयोग DSSA-1 से किया जा सकता है; भूकंप तरलता अध्ययनों के लिए DSSA-2 की आवश्यकता होती है; उन्नत घटक मॉडल सत्यापन के लिए DSSA-3 सबसे अच्छा है।
