प्रत्यक्ष कतरनी उपकरण

उत्पाद विवरण

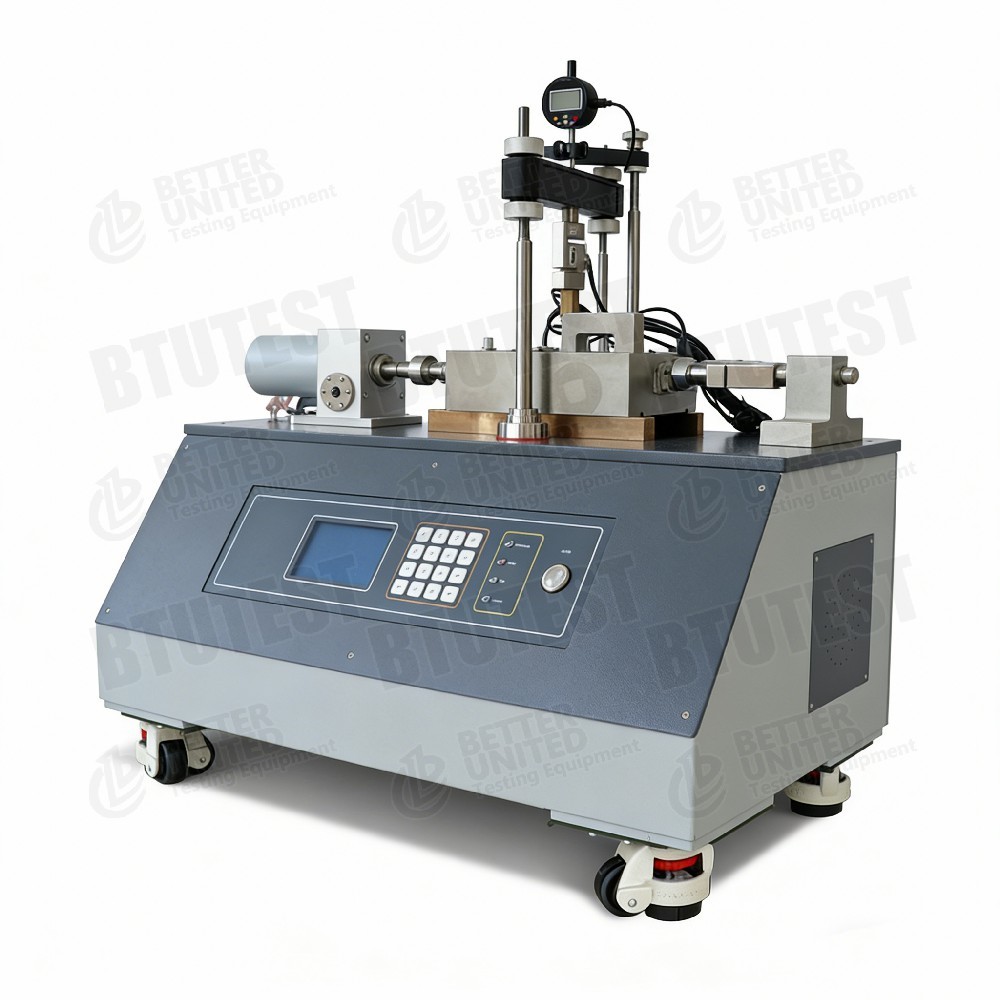

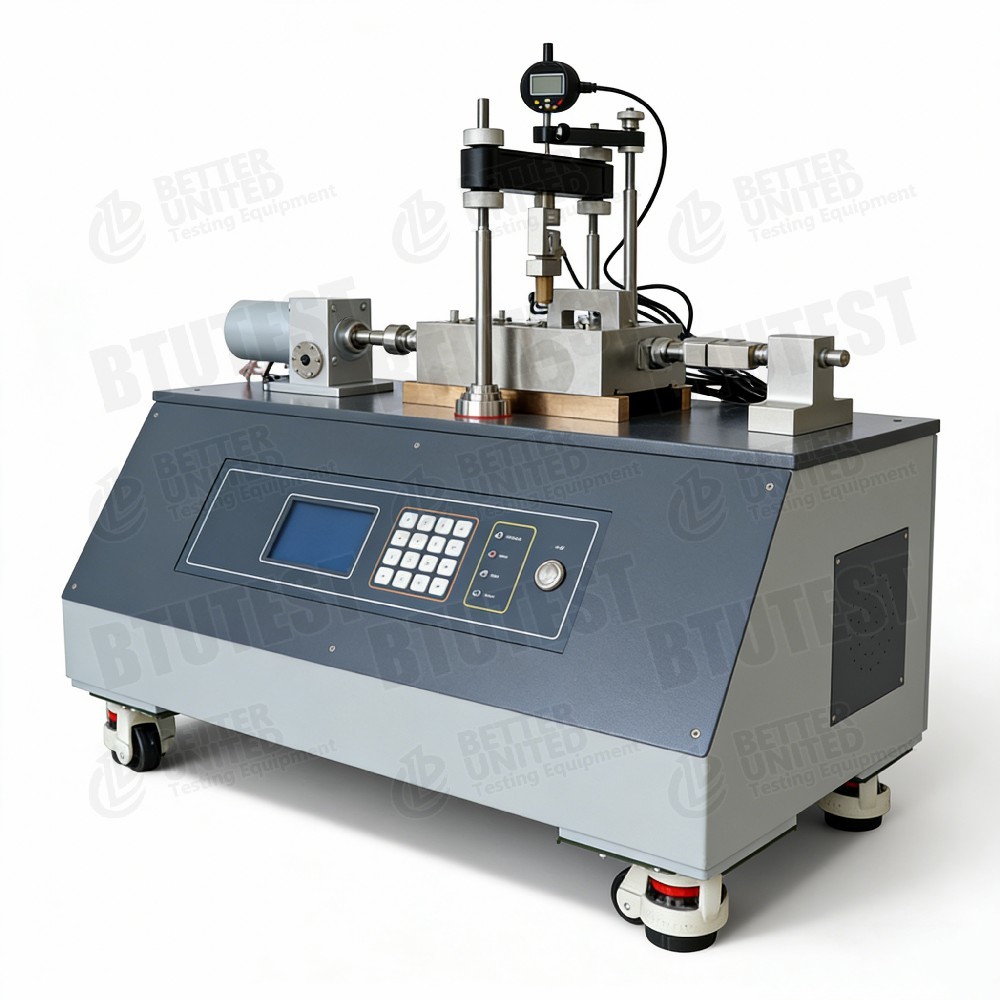

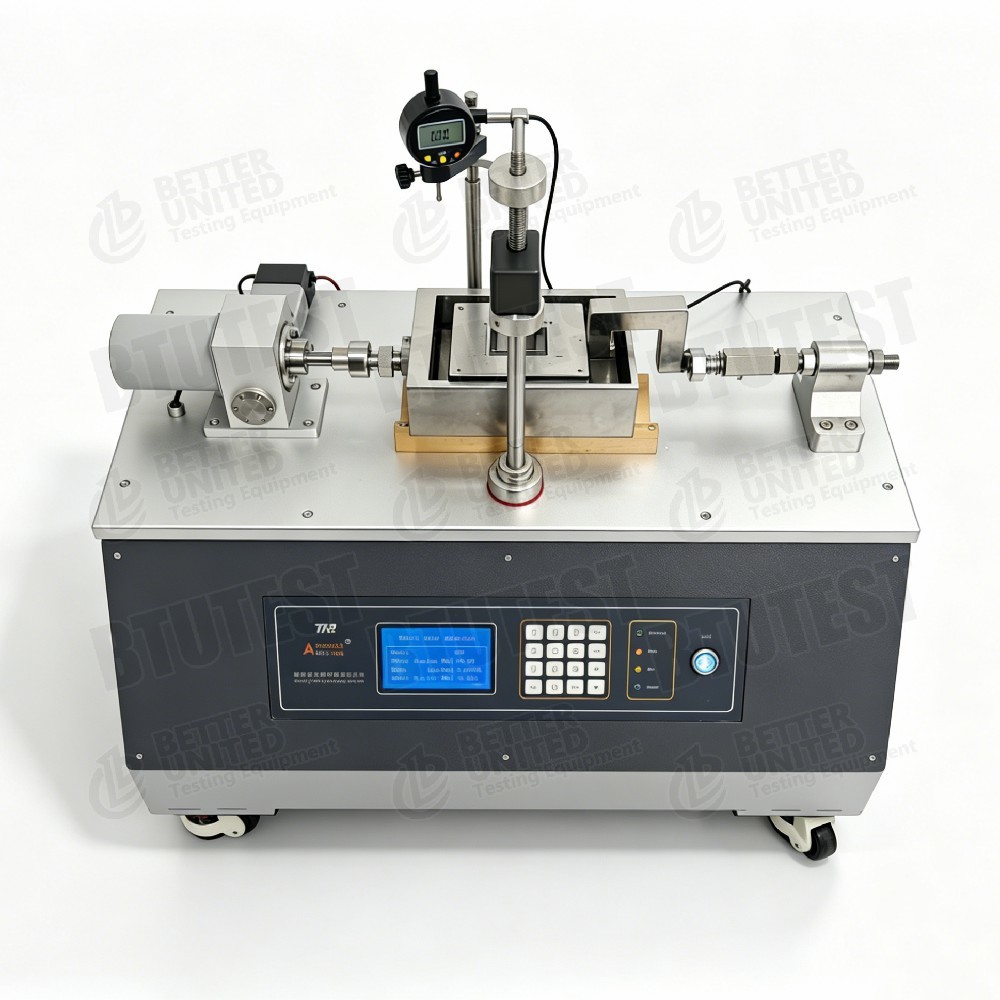

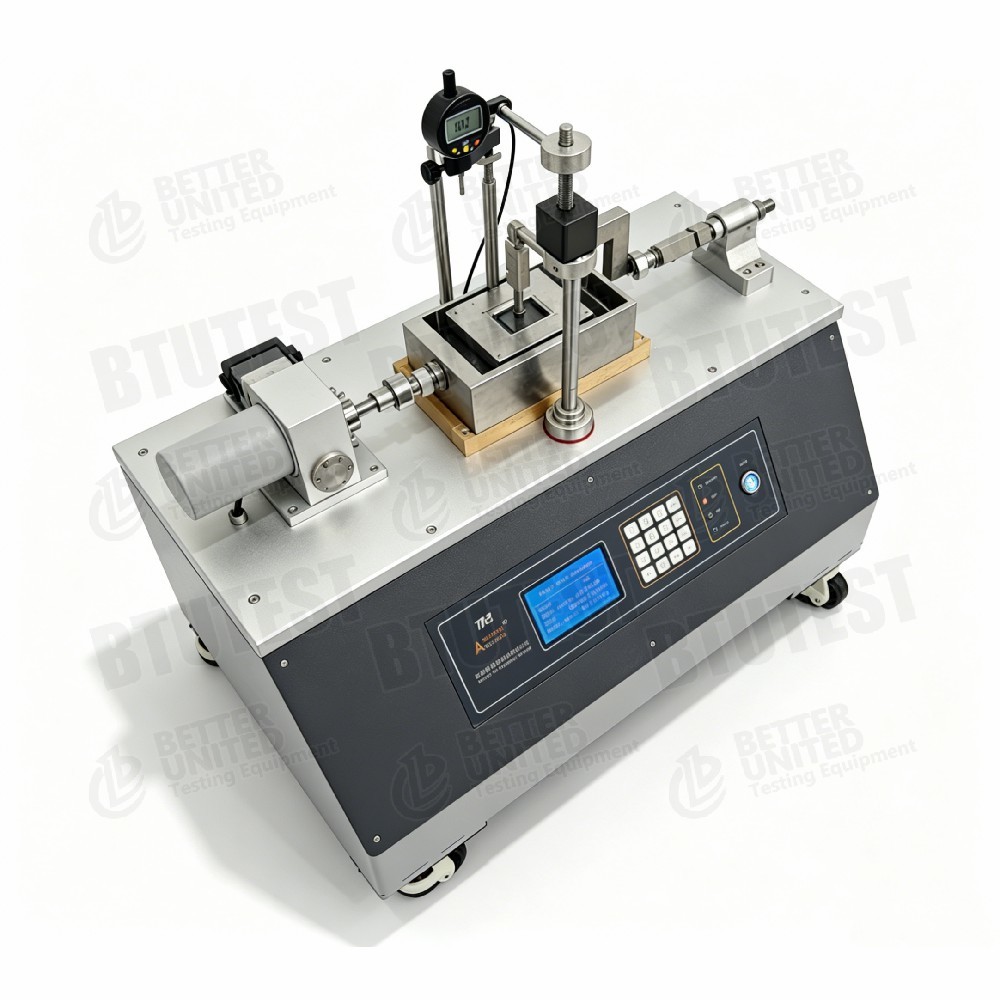

प्रत्यक्ष कतरनी उपकरण

विवरण

बीटीयू-DDS-5F पूरी तरह से स्वचालित प्रत्यक्ष/अवशिष्ट कतरनी प्रणालीशैक्षणिक प्रयोगशालाओं और अनुसंधान संस्थानों को लक्षित करते हुए, मिट्टी की कतरनी ताकत और अवशिष्ट कतरनी ताकत निर्धारित करने के लिए डिज़ाइन किया गया है। पारंपरिक प्रणालियों की तुलना में, इसकी विशेषताएं:

• प्रतिवर्ती स्टेपर मोटर ड्राइव।
• नियंत्रणीय कतरनी दर (न्यूनतम 0.00001 मिमी/मिनट)।
• बिजली की आपूर्ति: 110-220 वी।
• स्वचालित वायवीय या यांत्रिक मोटर-चालित विधि के माध्यम से सामान्य लोडिंग (अस्थिर भार को समाप्त करता है)।
• प्रत्यागामी कतरनी के लिए अंतर्निर्मित थ्रस्ट रिवर्सिंग तंत्र।
• पूर्व निर्धारित परीक्षण मॉड्यूल के साथ बीटीयू सॉफ्टवेयर के माध्यम से संचालन; स्वचालित डेटा अधिग्रहण और प्रसंस्करण।
• उच्च सटीकता, उच्च स्वचालन, आसान संचालन।

परीक्षण मानक (अंतर्राष्ट्रीय)

एएसटीएम डी3080 (मिट्टी के प्रत्यक्ष कतरनी परीक्षण के लिए मानक परीक्षण विधि)

एएसटीएम डी6467 (रिंग कतरनी अवशिष्ट ताकत - समान प्रत्यागामी कतरनी सिद्धांत)

एएसटीएम डी7608 (संतृप्त एकजुट मिट्टी की अवशिष्ट शक्ति)

आईएसओ 17892‑10 (प्रत्यक्ष कतरनी परीक्षण)

बीएस 1377‑7 (प्रत्यक्ष कतरनी परीक्षण)

अवशिष्ट शक्ति के लिए प्रत्यावर्ती कतरनी क्षमता कतरनी दर, सामान्य तनाव और अवशिष्ट शक्ति निर्धारण के संबंध में इन मानकों की आवश्यकताओं को पूरा करती है।

विनिर्देश

विवरण

• प्रतिवर्ती स्टेपर मोटर ड्राइव- अवशिष्ट शक्ति परीक्षण के लिए स्वचालित रूप से प्रत्यागामी कतरनी को सक्षम बनाता है।
• सामान्य लोडिंग- वायवीय (वायु दबाव नियंत्रित) वजन को समाप्त करता है; वैकल्पिक मैकेनिकल मोटर लोडिंग भी उपलब्ध है।
• कतरनी बॉक्स डिजाइन- विभिन्न नमूना प्रकारों के लिए कई गोल बॉक्स विकल्पों (50-100 मिमी व्यास) के साथ मानक वर्ग बक्से (100 मिमी, 60 मिमी)।
• अंतर्निर्मित थ्रस्ट रिवर्सिंग तंत्र- शियर बॉक्स असेंबली स्वचालित रूप से दिशा बदल सकती है, जिससे कई आगे/पीछे चक्र की अनुमति मिलती है।
• उच्च परिशुद्धता विस्थापन माप- लंबवत: डिजिटल डायल संकेतक (1 माइक्रोन रिज़ॉल्यूशन); क्षैतिज: मोटर एनकोडर (1 माइक्रोन रिज़ॉल्यूशन)।
• मॉड्यूलर सॉफ्टवेयर- प्री-सेट मॉड्यूल: डेटा लॉगिंग, समेकन, कतरनी, तेज़ कतरनी, प्रत्यागामी कतरनी। उपयोगकर्ता प्री-प्रोग्राम परीक्षण कर सकता है और स्वचालित रूप से चला सकता है।
• नियंत्रण इंटरफ़ेस- मैनुअल ऑपरेशन (रेट सेटिंग, फास्ट मूव, स्टॉप) के लिए 240×128 एलसीडी और स्पर्शनीय कीपैड वाला फ्रंट पैनल। पूर्ण कंप्यूटर नियंत्रण भी समर्थित है।
• स्थापना और केन्द्रीकरण- लेवलिंग, वायरिंग, सेंसर कनेक्शन और शियर बॉक्स इंडेंट के साथ ऊर्ध्वाधर लोडिंग रॉड को केंद्रित करने के लिए विस्तृत निर्देश।

आवेदन

• पारंपरिक प्रत्यक्ष कतरनी परीक्षण- चरम कतरनी ताकत पैरामीटर (सी, φ) प्राप्त करने के लिए तेज़ कतरनी, समेकित कतरनी, धीमी कतरनी।
• अवशिष्ट शक्ति परीक्षण- ढलान स्थिरता विश्लेषण (विशेष रूप से स्लिप ज़ोन मिट्टी) के लिए अवशिष्ट कतरनी ताकत (सीᵣ, φᵣ) निर्धारित करने के लिए प्रत्यावर्ती कतरनी।
• भू-तकनीकी जांच- नींव, ढलानों, तटबंधों के लिए डिज़ाइन पैरामीटर प्रदान करता है।
• अनुसंधान और शिक्षण- विश्वविद्यालयों और अनुसंधान संस्थानों में मृदा यांत्रिकी का अध्ययन।
• चक्रीय/प्रत्यावर्ती कतरनी अध्ययन- ताकत में गिरावट, बार-बार लोड करने पर कतरनी की कठोरता में बदलाव।

लाभ

• पूरी तरह से स्वचालित- लोडिंग से लेकर डेटा प्रोसेसिंग तक कंप्यूटर नियंत्रण, मानवीय त्रुटि को कम करना।
• कोई मृत वजन नहीं- वायवीय सामान्य लोडिंग बोझिल वजन प्रबंधन को समाप्त करती है, दक्षता और सुरक्षा में सुधार करती है।
• प्रत्यावर्ती कतरनी क्षमता- बिल्ट-इन थ्रस्ट रिवर्सल मैन्युअल हस्तक्षेप के बिना अवशिष्ट शक्ति प्राप्त करने के लिए स्वचालित रूप से आगे/पीछे की ओर कतरनी करता है।
• विस्तृत कतरनी दर सीमा- 0.00001-9.99999 मिमी/मिनट तेजी से कतरनी के लिए क्रीप को कवर करता है।
• उच्च सटीकता सेंसर- लोड सेल सटीकता ±0.15% एफएस; विस्थापन संकल्प 1 μm, कठोर अनुसंधान आवश्यकताओं को पूरा करता है।
• एकाधिक कतरनी बॉक्स विकल्प- विभिन्न प्रकार की मिट्टी के लिए चौकोर और गोल आकार (अबाधित, पुनर्निर्मित)।
• मॉड्यूलर सॉफ्टवेयर- उपयोगकर्ता परीक्षण मॉड्यूल, प्रीसेट पैरामीटर का चयन करते हैं और एक क्लिक से चलाते हैं।
• लचीला संचालन- मैनुअल फ्रंट पैनल नियंत्रण या पूरी तरह से स्वचालित कंप्यूटर नियंत्रण।
• संक्षिप्त परिरूप- 820×500×770 मिमी, प्रयोगशाला बेंचटॉप के लिए उपयुक्त।

क्या चुनें

परीक्षण आवश्यकताओं के आधार पर सिस्टम या सहायक उपकरण का चयन करें:

1. केवल चरम शक्ति (पारंपरिक प्रत्यक्ष कतरनी) - मानक कतरनी बॉक्स (100×100 मिमी या 60×60 मिमी) और "मानक कतरनी" या "फास्ट कतरनी" मॉड्यूल का उपयोग करें।

2. अवशिष्ट ताकत (पारस्परिक कतरनी)- इस प्रणाली का मुख्य कार्य; "प्रत्यावर्ती कतरनी" मॉड्यूल का चयन करें, चक्र और विस्थापन आयाम सेट करें।

3. विभिन्न नमूना आकार-

- महीन दाने वाली मिट्टी / मानक रिंग नमूने: गोल Ø61.8 मिमी बॉक्स।

- मोटी या अशांत मिट्टी: वर्गाकार 100×100 मिमी या 60×60 मिमी।

- अन्य आकार (Ø50, Ø70, Ø100, आदि) अनुरोध पर उपलब्ध हैं।

4. सामान्य लोडिंग विधि- मानक वायवीय लोडिंग के लिए संपीड़ित वायु आपूर्ति की आवश्यकता होती है। यदि कोई वायु स्रोत नहीं है, तो यांत्रिक मोटर-चालित लोडिंग विकल्प चुनें।

5. बजट- पूर्ण स्वचालित प्रणाली अधिक महंगी है। यदि बजट सीमित है और प्रत्यागामी कतरनी या स्वचालित सामान्य लोडिंग की आवश्यकता नहीं है, तो पारंपरिक लीवर-प्रकार के प्रत्यक्ष कतरनी उपकरण पर विचार करें।

6. सॉफ्टवेयर मॉड्यूल- मानक कॉन्फ़िगरेशन में डेटा लॉगिंग, समेकन, कतरनी, तेज कतरनी, प्रत्यागामी कतरनी शामिल है। पुष्टि करें कि अतिरिक्त पोस्ट-प्रोसेसिंग या रिपोर्टिंग फ़ंक्शन की आवश्यकता है या नहीं।

प्रक्रिया प्रवाह

उदाहरण: संतृप्त मिट्टी पर समेकित अप्रयुक्त प्रत्यावर्ती कतरनी (अवशिष्ट शक्ति)।

1. नमूना तैयार करना - नमूना काटें या दोबारा ढालें ​​(उदाहरण के लिए, Ø61.8 मिमी गोल या 60×60 मिमी वर्ग)। संतृप्त (वैक्यूम या जल विसर्जन), प्रारंभिक जल सामग्री और घनत्व को मापें।

2. नमूना स्थापना - नमूने को निचले कतरनी बॉक्स में रखें, ऊपरी बॉक्स को संरेखित करें, छिद्रपूर्ण पत्थर और लोडिंग प्लेट स्थापित करें। वर्टिकल लोडिंग पिस्टन को माउंट करें, वर्टिकल लोड सेल और वर्टिकल विस्थापन ट्रांसड्यूसर (डिजिटल डायल इंडिकेटर) को कनेक्ट करें। लोडिंग रॉड को शीयर बॉक्स टॉप इंडेंट के साथ केन्द्रित करें।

3. सामान्य तनाव लागू करें - वायवीय प्रणाली के माध्यम से लक्ष्य सामान्य तनाव (उदाहरण के लिए, 100 केपीए) निर्धारित करें। सॉफ़्टवेयर में, "मानक समेकन मॉड्यूल" चुनें; समेकन स्थिर होने तक ऊर्ध्वाधर विरूपण रिकॉर्ड करें।

4. कतरनी पैरामीटर सेट करें -

- "रेसिप्रोकेटिंग शीयर मॉड्यूल" चुनें।

- कतरनी दर निर्धारित करें (उदाहरण के लिए, 0.5 मिमी/मिनट)।

- कतरनी की दिशा निर्धारित करें: विस्थापन की ओर आगे (उदाहरण के लिए, 5 मिमी), फिर विपरीत दिशा में; चक्रों की संख्या परिभाषित करें.

- रुकने की स्थिति निर्धारित करें (उदाहरण के लिए, कुल विस्थापन 10 मिमी या कतरनी तनाव स्थिरीकरण)।

5. कतरनी शुरू करें- जल निकासी वाल्व बंद करें (बिना सूखा) या खुला रखें (सूखा हुआ)। परीक्षण प्रारंभ करें. क्षैतिज स्टेपर मोटर कतरनी बॉक्स को चलाती है। सॉफ्टवेयर कतरनी तनाव, कतरनी विस्थापन, ऊर्ध्वाधर विस्थापन (मात्रा परिवर्तन), समय, आदि को रिकॉर्ड करता है। वास्तविक समय कतरनी तनाव-विस्थापन वक्र।

6. प्रत्यावर्ती कतरनी - आगे की विस्थापन सीमा पर, मोटर स्वचालित रूप से उलट जाती है। कई चक्रों के बाद, कतरनी तनाव स्थिर हो जाता है - यह अवशिष्ट ताकत है।

7. समाप्ति और पृथक्करण - कतरनी बंद करें, सामान्य तनाव दूर करें। नमूना निकालें, कतरनी सतह का निरीक्षण करें, कतरनी बॉक्स और सेंसर को साफ करें।

8. डेटा प्रोसेसिंग - सॉफ्टवेयर स्वचालित रूप से प्रत्येक कतरनी दिशा के लिए शिखर और अवशिष्ट कतरनी तनाव की पहचान करता है। विभिन्न सामान्य तनावों पर परीक्षणों के लिए, अवशिष्ट शक्ति आवरण को प्लॉट करें, अवशिष्ट घर्षण कोण φᵣ और अवशिष्ट सामंजस्य cᵣ की गणना करें। परीक्षण रिपोर्ट (वक्र, पैरामीटर) तैयार करें।

तेज़ कतरनी या मानक कतरनी के लिए (कोई पारस्परिक कतरनी नहीं): "तेज कतरनी मॉड्यूल" या "मानक कतरनी मॉड्यूल" का चयन करें, कतरनी दर निर्धारित करें और विस्थापन रोकें, विफलता तक एक दिशा में कतरनी करें।

सारांश: बीटीयू-डीडीएस-5एफ एक पूरी तरह से स्वचालित प्रत्यक्ष/अवशिष्ट कतरनी प्रणाली है जिसमें वायवीय सामान्य लोडिंग, प्रत्यागामी कतरनी, एक विस्तृत कतरनी दर सीमा और उच्च सटीकता सेंसर शामिल हैं। यह पारंपरिक प्रत्यक्ष कतरनी और अवशिष्ट शक्ति परीक्षण दोनों के लिए उपयुक्त है। चयन में नमूने के आकार, प्रत्यागामी कतरनी की आवश्यकता और संपीड़ित हवा की उपलब्धता पर विचार करना चाहिए। यह भूस्खलन अनुसंधान के लिए विशेष रूप से मूल्यवान है, जिसके लिए स्लिप ज़ोन मिट्टी की अवशिष्ट शक्ति की आवश्यकता होती है।
