गुंजयमान स्तंभ परीक्षण प्रणाली

उत्पाद विवरण

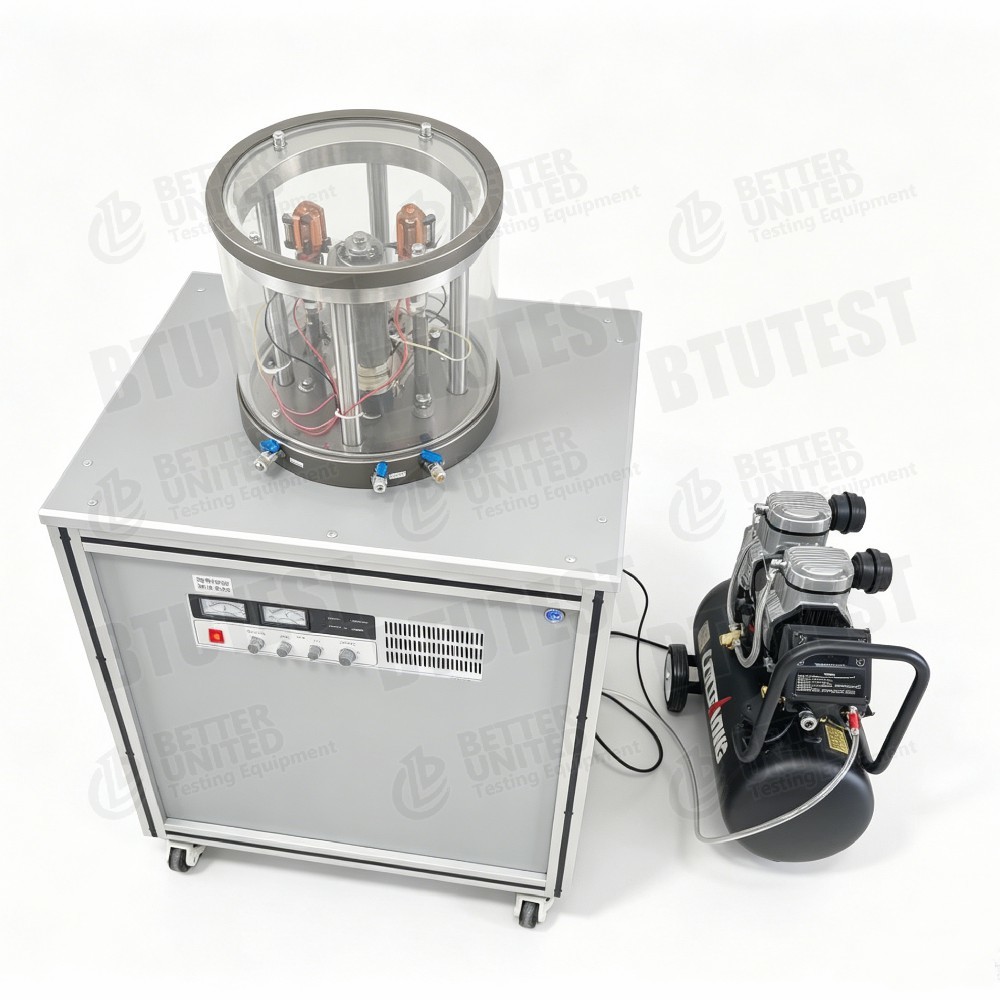

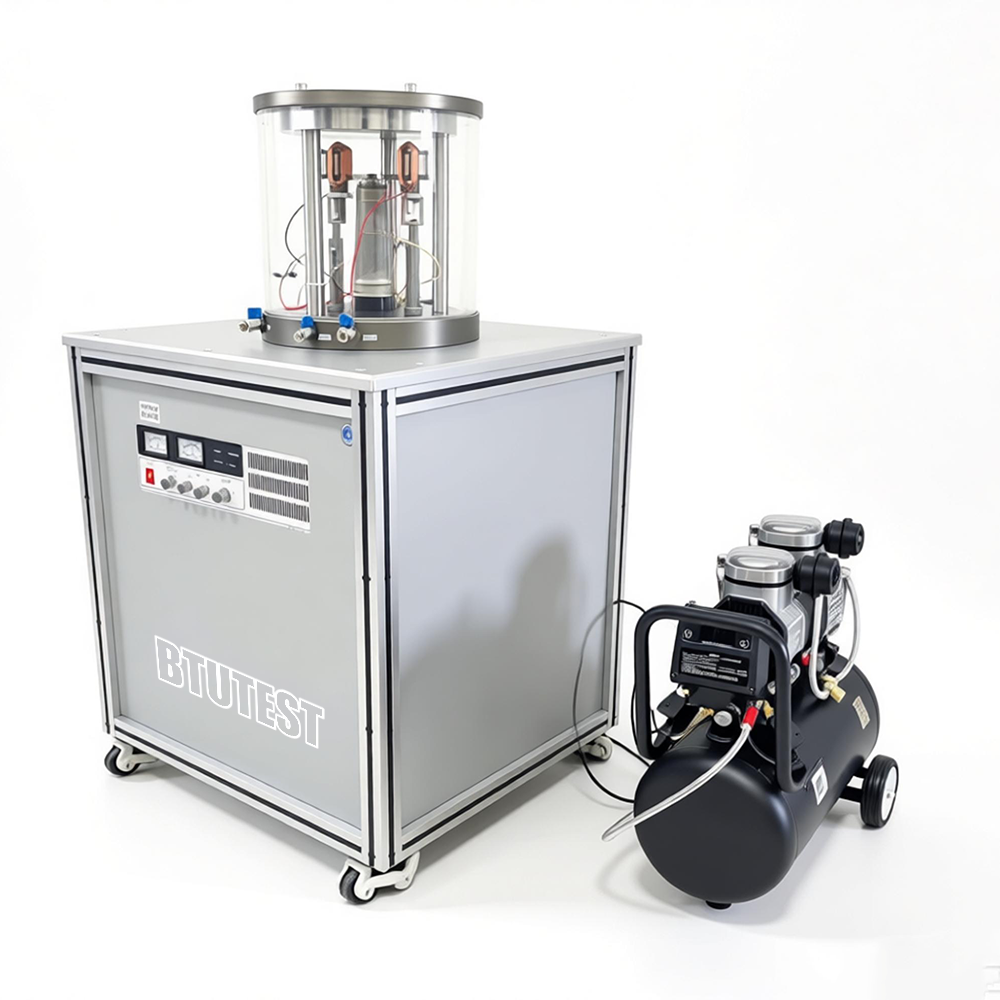

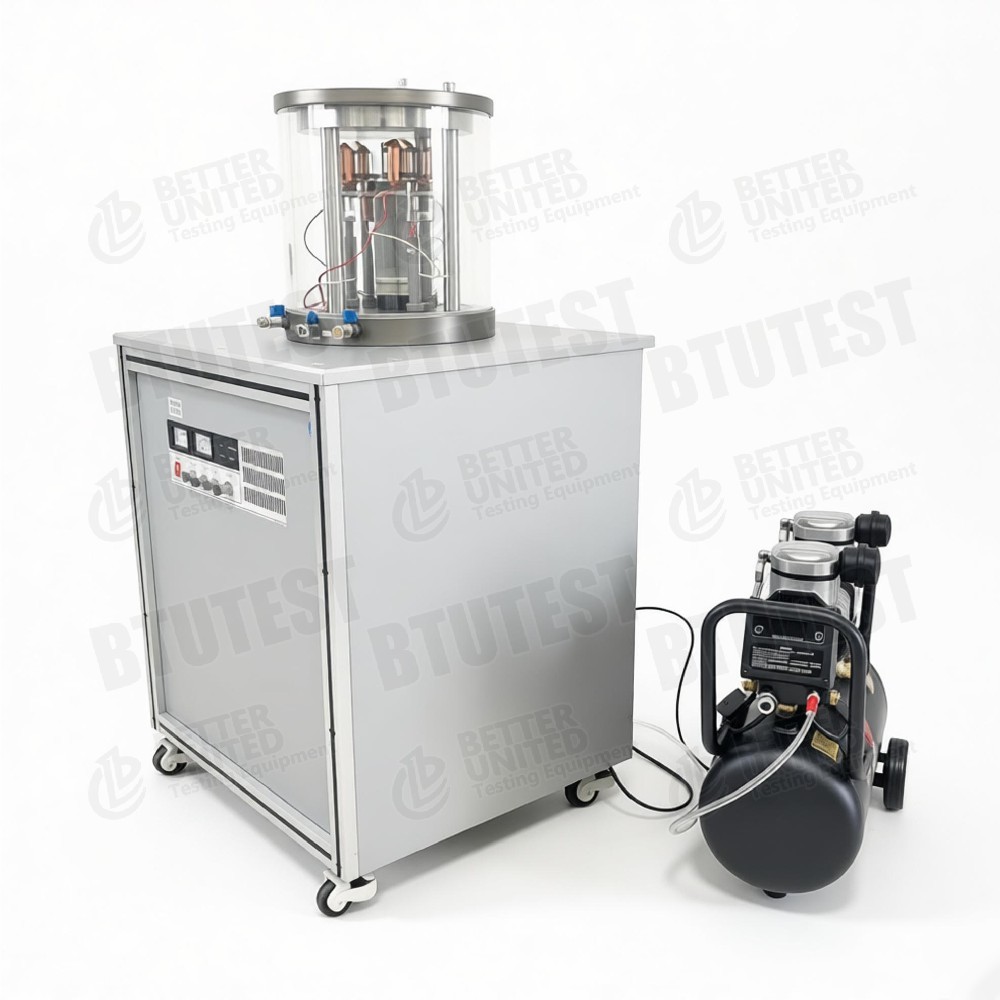

अनुनाद स्तंभ परीक्षण प्रणाली

1वर्णन

बीटीयू-आरसीए-1 एकअनुनाद स्तंभ परीक्षण प्रणालीजो मिट्टी के नमूने पर चक्रवर्ती मोड़ बल लागू करता हैगतिशील लोचदार मॉड्यूल, कतरनी मॉड्यूल और डम्पिंग अनुपातयह प्रणाली विद्युत चुम्बकीय उत्तेजना का उपयोग करती है और सेल दबाव और गतिशील टोक़ के लिए पूरी तरह से कंप्यूटर नियंत्रित होती है।यह संतृप्त मिट्टी के साथ-साथ अनुनाद स्तंभ परीक्षणों के पारंपरिक त्रि-अक्षीय समेकन कर सकते हैं.

2. परीक्षण मानक

सामान्य अनुनाद स्तंभ परीक्षण विनिर्देशों के आधार पर, प्रणाली निम्नलिखित मानकों को पूरा करती हैः

•एएसटीएम डी4015(रिज़ोनेंट कॉलम विधि द्वारा कतरनी मॉड्यूलस और डम्पिंग अनुपात के लिए मानक परीक्षण विधि)

•ASTM D3999(चक्रगत भार के अधीन मिट्टी के गतिशील गुणों के लिए परीक्षण विधि)

•JG/T 120-2007(चीनी निर्माण उद्योग मानक ¥ रेज़ोनेंट कॉलम उपकरण)

•बी एस एन आई एस ओ 17892-9(जियोटेक्निकल प्रयोगशाला परीक्षण ️ चक्र त्रि-अक्षीय और अनुनाद स्तंभ)

3विनिर्देश

4विवरण

•दबाव कक्ष: अधिकतम दबाव 1.5 एमपीए, मध्यम से निम्न दबाव त्रि-अक्षीय समेकन और संतृप्त मिट्टी के अनुनाद स्तंभ परीक्षण के लिए उपयुक्त है।

•सेल दबाव नियंत्रण: उच्च परिशुद्धता वाले सर्वो अनुपात वाल्व के साथ वायवीय भार 0 से 0.9 एमपीए तक स्वतः विनियमन, ± 0.1% एफएस सटीकता को सक्षम करता है।

•उत्तेजना प्रणाली: 4 कॉइल सेट के साथ विद्युत चुम्बकीय मोड़ उत्तेजना, व्यापक आवृत्ति सीमा (300 हर्ट्ज तक) के लिए उच्च चुंबकीय क्षेत्र और उच्च वोल्टेज ड्राइव उत्पन्न करना।

•सेंसर: अंतर्निहित संतुलित त्वरणमीटर (स्थिर), बाहरी लगाव को समाप्त करता है और दोहराव और शोर प्रतिरोध में सुधार करता है।

•डेटा अधिग्रहण: 24-बिट रिज़ॉल्यूशन, 10 kHz सैंपलिंग रेट, छोटे तनाव की गतिशील प्रतिक्रियाओं को कैप्चर करने के लिए उपयुक्त है।

•कैलिब्रेशन सहायक उपकरण: कटाव मॉड्यूल माप के आवधिक सत्यापन के लिए एक कैलिब्रेशन बार और भार के साथ दिया जाता है।

•नमूने का आकार: आम मिट्टी के प्रकारों के लिए दो मानक व्यास (39.1 मिमी और 50 मिमी) के साथ संगत।

5आवेदन

•छोटे तनाव के गतिशील मापदंडों का निर्धारण: साइट भूकंपीय प्रतिक्रिया विश्लेषण के लिए तनाव सीमा 10-6 ~ 10-4 में कतरनी मॉड्यूल (जी) और डम्पिंग अनुपात (डी) को मापता है।

•फाउंडेशन गतिशील संपत्ति मूल्यांकन: खंभे, मशीन की नींव, यातायात भार आदि के कंपन डिजाइन के लिए गतिशील मिट्टी मापदंड प्रदान करता है।

•संरचनात्मक मॉडल की पुष्टि: उन्नत घटक मॉडलों के कैलिब्रेशन के लिए छोटे तनाव कठोरता क्षय वक्र प्राप्त करता है।

•संयुक्त त्रि-अक्षीय समेकन + अनुनाद स्तंभ परीक्षण: सबसे पहले त्रि-अक्षीय समेकन करें, फिर गतिशील गुणों पर समेकन तनाव के प्रभाव का अध्ययन करने के लिए टोकन कंपन लागू करें।

•अनुसंधान और शिक्षण: भू-तकनीकी भूकंप इंजीनियरिंग और मिट्टी गतिशीलता में प्रयोगशाला अध्ययन और प्रदर्शन के लिए उपयुक्त है।

6लाभ

•पूर्ण स्वचालित नियंत्रण: सेल दबाव आवेदन, गतिशील उत्तेजना, और डेटा अधिग्रहण कंप्यूटर नियंत्रित कर रहे हैं, ऑपरेटर त्रुटि को कम।

•कम तनाव पर उच्च परिशुद्धता: 10−6 तक तनाव सीमा मिट्टी के अधिकतम कतरनी मॉड्यूल (जीमैक्स) को सटीक रूप से कैप्चर करती है।

•उच्च आवृत्ति प्रतिक्रिया: अधिकतम कंपन आवृत्ति 300 हर्ट्ज सामान्य अनुनाद स्तंभ परीक्षण बैंड को कवर करती है।

•अंतर्निहित त्वरणमापक: स्थापना में गड़बड़ी को कम करता है और परीक्षण की दोहरावशीलता में सुधार करता है।

•चार विद्युत चुम्बकीय कॉइलपर्याप्त और समान उत्तेजना टोक़ प्रदान करना, शुद्ध मोड़ मोड सुनिश्चित करना।

•24-बिट DAQ: कमजोर गतिशील संकेतों के प्रसंस्करण के लिए उच्च संकल्प और नमूनाकरण दर।

•मानकीकृत कैलिब्रेशन: कैलिब्रेशन बार/वजन के साथ आता है, जिससे माप का पता लगाया जा सके।

7. पैरामीटर (एक नज़र में तालिका)

8क्या चुनें

बीटीयू-आरसीए-1 एक एकल-मॉडल अनुनाद स्तंभ प्रणाली है, इसलिए अंतर-मॉडल चयन की आवश्यकता नहीं है। हालांकि, यह देखने के लिए निम्नलिखित कारकों पर विचार करें कि क्या यह आपकी आवश्यकताओं के अनुरूप हैः

यदि आपको केवलसरल छोटे तनाव मॉड्यूल परीक्षणकम सेल दबाव के साथ, आरसीए -1 एक लागत प्रभावी विकल्प है। असंतृप्त मिट्टी परीक्षण या एक बहुत व्यापक आवृत्ति रेंज के लिए, विस्तारित विन्यास के लिए निर्माता से संपर्क करें।

9प्रक्रिया प्रवाह

नीचे एक विशिष्ट प्रक्रिया के लिए एक मानकीकृत प्रक्रिया हैअनुनाद स्तंभ परीक्षणBTU-RCA-1 का उपयोग करके (संकलन के बाद टॉर्शनल रेजोनेंस):

चरण 1: नमूना तैयार करना और स्थापित करना

• आवश्यक आकार (39.1 मिमी या 50 मिमी व्यास) के अनुसार एक अबाधित या फिर से ढाला गया संतृप्त मिट्टी का नमूना तैयार करें।

• नमूनों को त्रिअक्षीय दबाव कक्ष में स्थापित करें; छिद्र दबाव सेंसर और जल निकासी लाइनों को कनेक्ट करें।

• ऊपरी उत्तेजना इकाई (इलेक्ट्रोमैग्नेटिक कॉइल सेट पूर्व-स्थापित हैं) को माउंट करें।

चरण 2: सिस्टम भरने और संतृप्ति

• हवा के बुलबुले हटाने के लिए कक्ष और लाइनों को निर्वात पानी से भरें।

• सॉफ्टवेयर स्वचालित रूप से प्रति-दबाव संतृप्ति करता है और बी-मूल्य को मापता है (बी≥0.95 पूर्ण संतृप्ति दर्शाता है) ।

चरण 3: त्रैधीय समेकन

• लक्ष्य सेल दबाव (0~0.9 एमपीए) और समेकन समय/निकास स्थिरता मानदंड सेट करें।

• सॉफ्टवेयर स्वचालित रूप से सेल दबाव लागू करता है और आयसोट्रोपिक या एनीसोट्रोपिक समेकन को पूरा करते हुए आयतन परिवर्तन / छिद्र दबाव अपव्यय को रिकॉर्ड करता है।

चरण 4: अनुनाद स्तंभ परीक्षण की तैयारी

• समेकन के बाद, अप्राप्य स्थितियों को बनाए रखने के लिए जल निकासी वाल्व को बंद करें।

• सॉफ्टवेयर स्वचालित रूप से नमूना ज्यामिति की पहचान करता है और त्वरणमापक शून्य और प्रणाली स्व-जाँच करता है।

चरण 5: उत्तेजना और आवृत्ति स्वीप

• उत्तेजना वोल्टेज (ड्राइव एम्पलीफायर द्वारा आउटपुट) और आवृत्ति स्वीप रेंज (जैसे, 10 ~ 300 हर्ट्ज) सेट करें।

• विद्युत चुम्बकीय कॉइल चक्रवर्ती मोड़ बल लागू करते हैं; त्वरणमापक प्रतिक्रिया की निगरानी करता है।

• सॉफ्टवेयर स्वचालित रूप से आवृत्ति को स्वीप करता है और आवृत्ति की पहचान करता हैप्रतिध्वनित आवृत्ति(पीक त्वरण प्रतिक्रिया के अनुरूप आवृत्ति) ।

चरण 6: कतरनी मॉड्यूल और डम्पिंग अनुपात की गणना करें

• प्रतिध्वनित आवृत्ति, नमूना आयाम, जड़ता क्षण आदि से सॉफ्टवेयरकतरनी मॉड्यूल Gवर्तमान सेल दबाव पर।

•डम्पिंग अनुपात Dअनुनाद शिखर से आधा शक्ति बैंडविड्थ विधि का उपयोग करके गणना की जाती है।

• G-γ और D-γ क्षय वक्र प्राप्त करने के लिए माप को विभिन्न तनाव स्तरों पर दोहराया जा सकता है (उत्तेजना बल को बदलकर) ।

चरण 7: सेल दबाव या तनाव स्तर बदलें

• यदि आवश्यक हो, तो सेल दबाव को खाली करें या एक अलग सेल दबाव में बदलें और विभिन्न तनाव स्थितियों में गतिशील मापदंड प्राप्त करने के लिए चरण 4-6 दोहराएं।

चरण 8: परीक्षण समाप्ति और डेटा प्रसंस्करण

• सॉफ्टवेयर स्वचालित रूप से सभी स्वीप वक्रों, प्रतिध्वनित आवृत्तियों, जी और डी मूल्यों को सहेजता है।

• पोस्ट-प्रोसेसिंग मॉड्यूल Gmax, डम्पिंग अनुपात बनाम तनाव या सेल दबाव चार्ट सहित एक परीक्षण रिपोर्ट उत्पन्न करता है।

चरण 9: सफाई और रखरखाव

• सेल के दबाव को खाली करें, दबाव कक्ष को खाली करें और नमूना निकालें।

• लाइनों और दबाव कक्ष को साफ करें; सेंसरों और कॉइलों का निरीक्षण करें।

नोटः BTU-RCA-1 सॉफ्टवेयर एक विज़ार्ड-संचालित इंटरफ़ेस प्रदान करता है; अधिकांश चरण एक-क्लिक ऑपरेशन के साथ स्वचालित रूप से चलाए जा सकते हैं।

यदि आपको उद्धरण, मानक विन्यास सूची, या अन्य अनुनाद स्तंभ प्रणालियों के साथ तुलना की आवश्यकता है, तो कृपया अधिक जानकारी प्रदान करें।
