स्वचालित असंतृप्त प्रत्यक्ष कतरनी उपकरण

उत्पाद विवरण

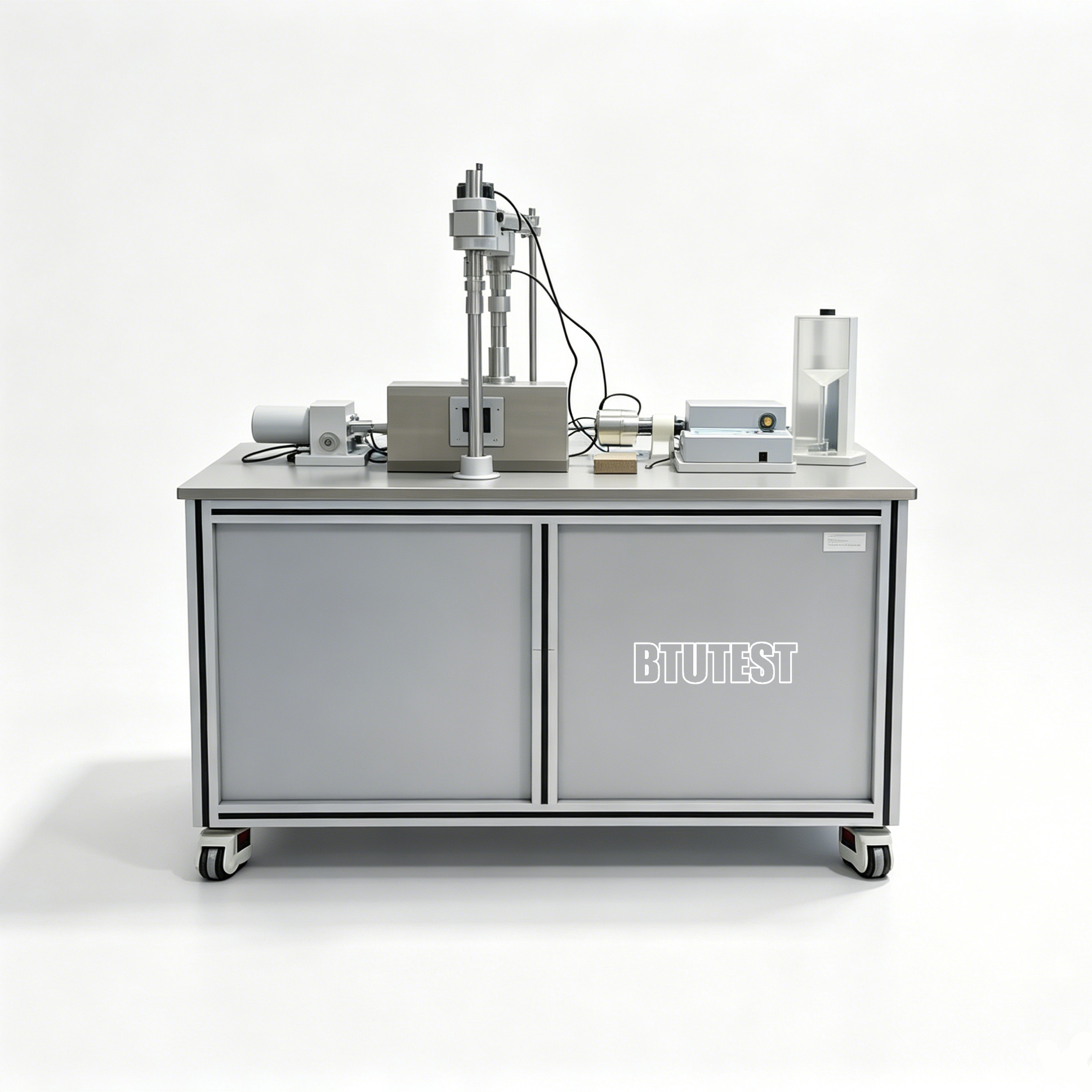

पूरी तरह से स्वचालित असंतृप्त प्रत्यक्ष कतरनी उपकरण

विवरण

यह उपकरण एकपूरी तरह से स्वचालित असंतृप्त प्रत्यक्ष कतरनी उपकरण, मॉडलबीटीयू-2Uऔरबीटीयू-2UM, विभिन्न चूषण स्थितियों में असंतृप्त मिट्टी के कतरनी शक्ति मापदंडों को निर्धारित करने के लिए प्रयोग किया जाता है। यह माइक्रो-कंप्यूटर नियंत्रित स्वचालित लोडिंग का उपयोग करता है,उच्च परिशुद्धता सेंसर और एक स्वचालित बुलबुला फ्लशिंग डिवाइस से सुसज्जित है, और एक विकल्प के रूप में तापमान नियंत्रण का समर्थन करता है।

मुख्यFआकृतियाँ:

• नमूने का आकारः Ø61.8×H20 मिमी (अन्य आकार वैकल्पिक हैं) ।
• सामान्य भारः 2U ¥ 0-400 kPa स्वतः नियंत्रण; 2UM ¥ 0-3200 kPa स्वतः नियंत्रण।
• सामान्य विस्थापनः 0-12.7 मिमी, सटीकता 0.003 मिमी, संकल्प 0.001 मिमी।
• क्षैतिज कतरनी बलः 2U ¥ 5 kN लोड सेल; 2UM ¥ 10 kN लोड सेल, सटीकता ± 0.1% FS।
• कतरनी दरः 0.0001-6 मिमी/मिनट, चरणहीन समायोजन।
• छिद्र पानी का दबावः 0-0.1 एमपीए, सटीकता 0.1 केपीए, संकल्प 0.1 केपीए।
• छिद्र वायु दबावः 0-0.9 एमपीए, 1 केपीए की सटीकता।
• वॉल्यूम परिवर्तन मापनः 0-100 मिलीलीटर, सटीकता ±0.01 मिलीलीटर, संकल्प 0.001 मिलीलीटर।
• सिरेमिक डिस्कः 500 kPa उच्च-वायु-प्रवेश, संयुक्त राज्य अमेरिका से आयातित।
• नियंत्रण विधिः 16 कुंजी झिल्ली कीबोर्ड + 240×128 एलसीडी।
• अधिग्रहण और प्रसंस्करण सॉफ्टवेयर: इसमें डेटा लॉगर और विंडोज सॉफ्टवेयर शामिल हैं।
• विशेष विशेषता: सिरेमिक डिस्क के नीचे बुलबुले को फ्लश करने और फैलती हवा की मात्रा को मापने के लिए पूरी तरह से स्वचालित फैला हुआ वायु फ्लशिंग उपकरण।
• वैकल्पिकः तापमान नियंत्रण प्रणाली (5-40 °C) ।

परीक्षण मानक (अंतर्राष्ट्रीय)

एएसटीएम डी 3080(प्रत्यक्ष कतरनी परीक्षण)

एएसटीएम डी5298(सक्शन माप)

ASTM D6836(असंतृप्त मिट्टी के परीक्षण के तरीके, अक्ष-परिवर्तन तकनीक सहित)

आईएसओ 17892-10(प्रत्यक्ष कतरनी परीक्षण)

बीएस 1377-7(प्रत्यक्ष कतरनी परीक्षण)

एएसटीएम डी 7608(बाकी शक्ति ️ संदर्भ के लिए)

उपकरण अक्ष-परिवर्तन तकनीक का उपयोग करके मैट्रिक सक्शन को नियंत्रित करता है और असंतृप्त मिट्टी के परीक्षण के लिए उपरोक्त मानकों की बुनियादी आवश्यकताओं को पूरा करता है।

विनिर्देश

विवरण

• अक्ष-अनुवाद तकनीक️ छिद्र वायु दबाव (ua) लागू करता है जबकि छिद्र जल दबाव (u_w = 0 या नियंत्रित) बनाए रखता है, जिससे मैट्रिक सक्शन s = ua ️ u_w का स्वतंत्र नियंत्रण संभव होता है।
• उच्च-वायु-प्रवेश सिरेमिक डिस्क500 kPa वायु-प्रवेश मूल्य (आयातित), 0-500 kPa के दायरे में सक्शन को नियंत्रित करने में सक्षम, अधिकांश असंतृप्त मिट्टी परीक्षण आवश्यकताओं को कवर करता है।
• विसारित वायु फ्लशिंग उपकरण- सिरेमिक डिस्क के नीचे जमा होने वाले हवा के बुलबुले का पूरी तरह से स्वचालित समय-समय पर फ्लशिंग, पानी के मार्गों की अवरोधन को रोकना और स्थिर सक्शन नियंत्रण सुनिश्चित करना।यह भी जल निकासी सुधार के लिए फैल हवा की मात्रा को मापता है.
• सामान्य भार अंतर
