स्वचालित पारदर्शी प्रत्यक्ष कतरनी उपकरण

उत्पाद विवरण

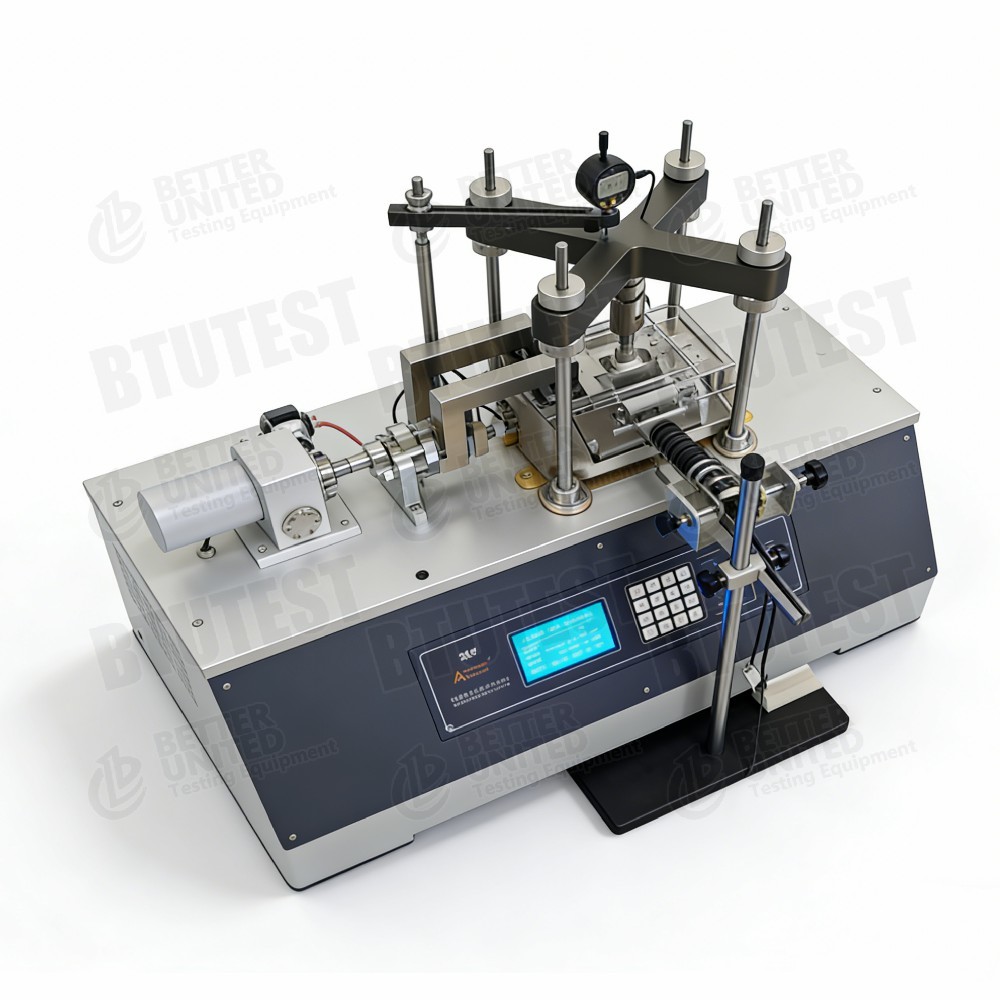

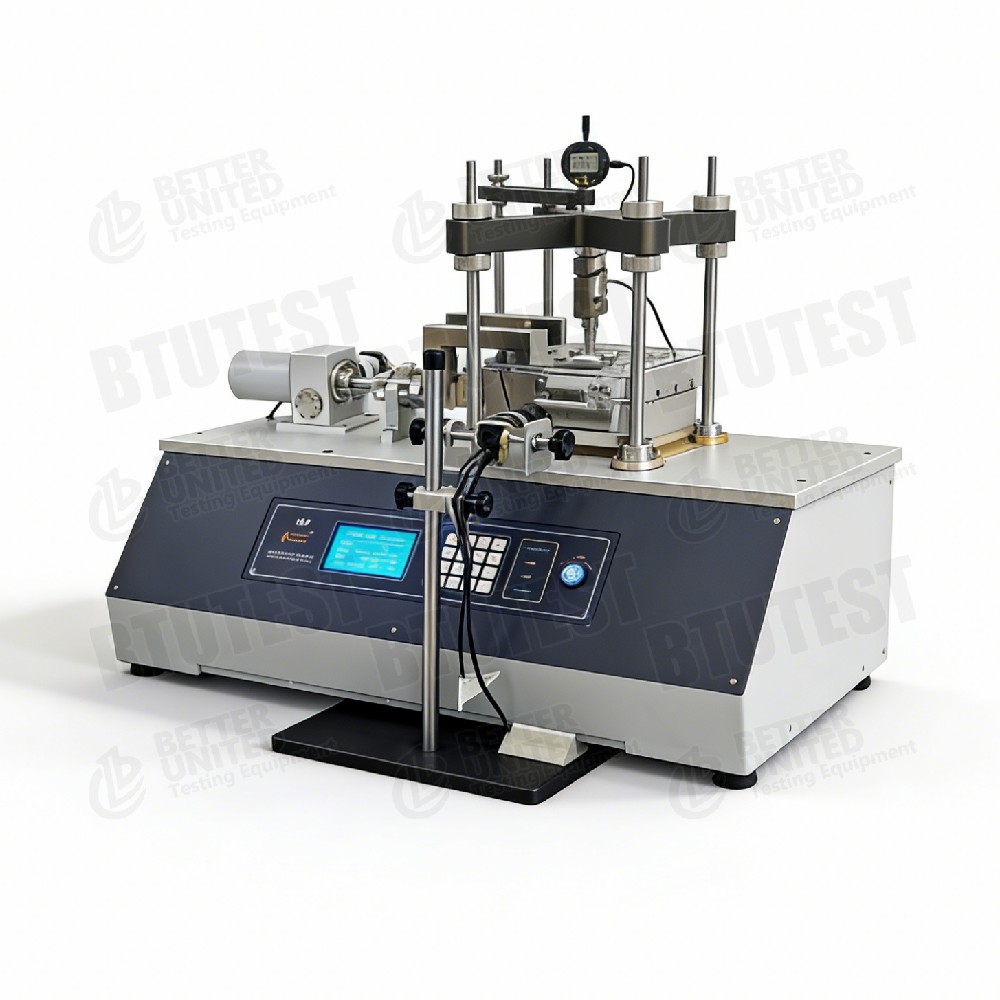

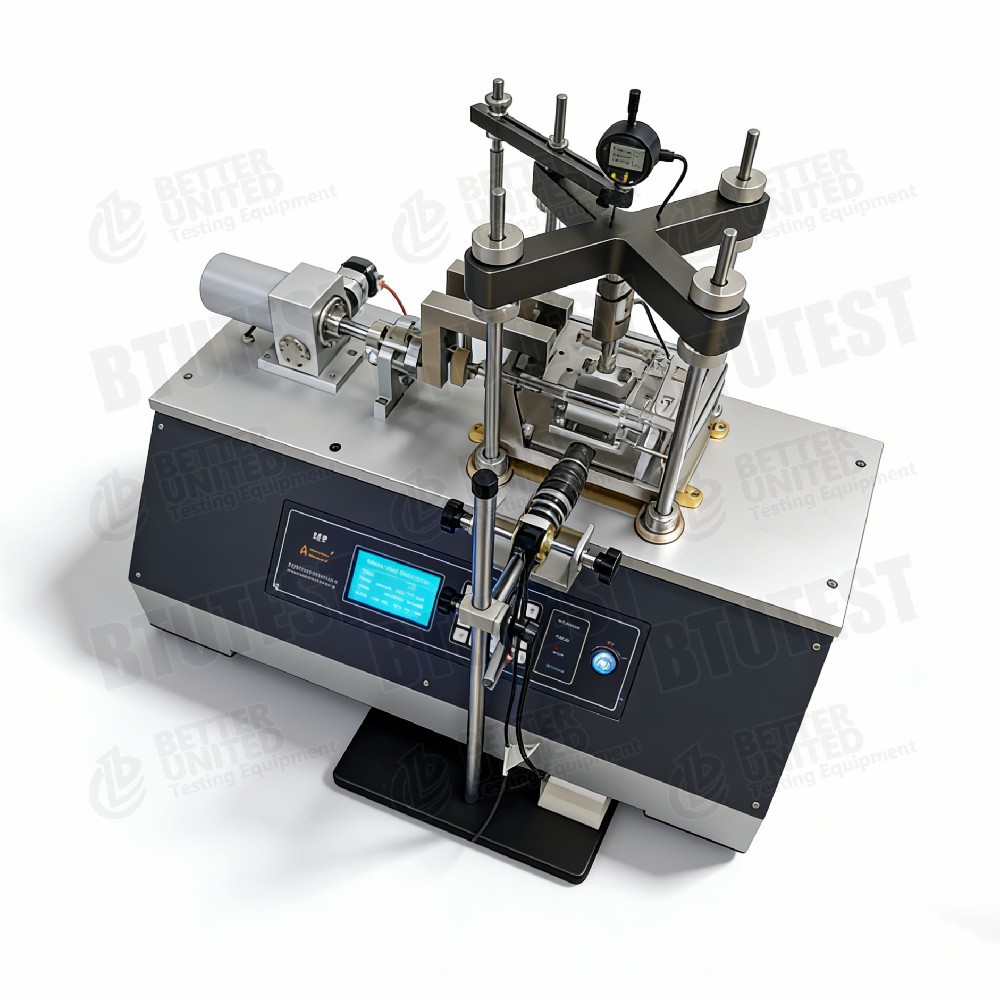

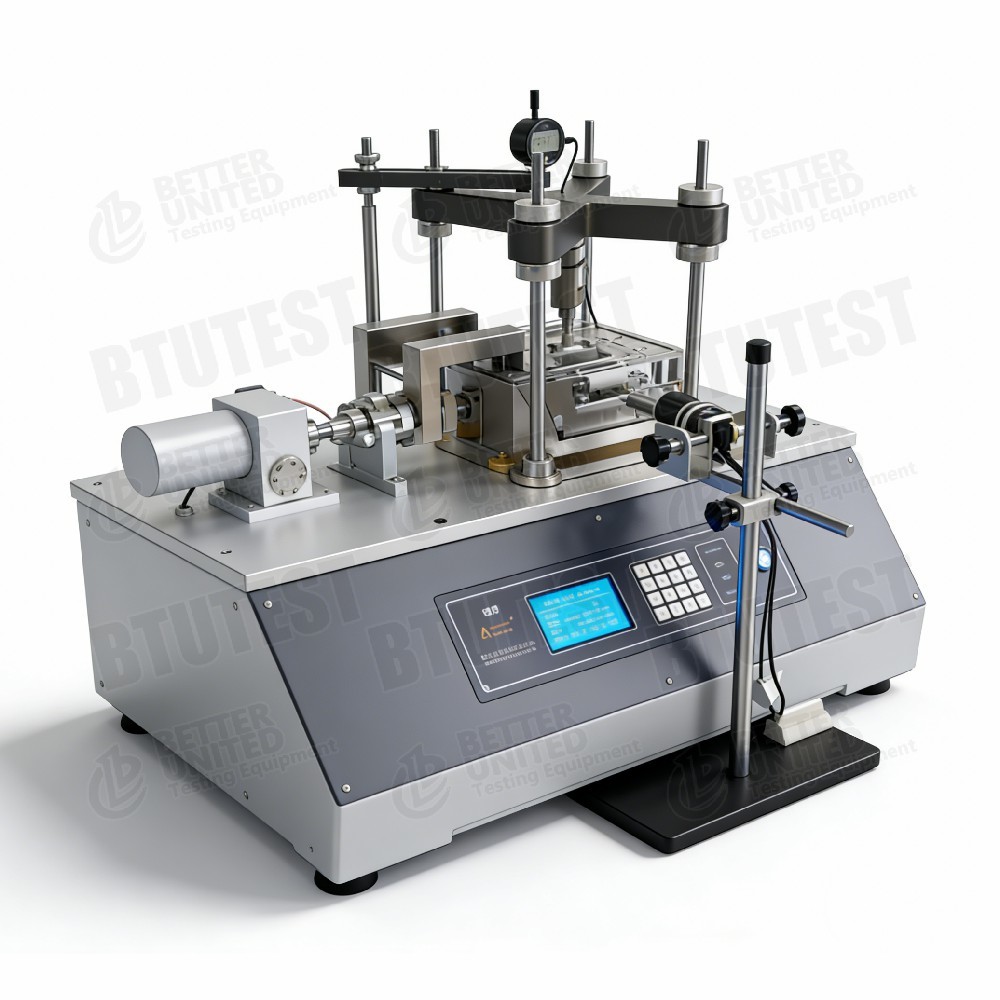

पूरी तरह से स्वचालित पारदर्शी प्रत्यक्ष कतरनी उपकरण

विवरण

यह उपकरण एकपूर्ण स्वचालित पारदर्शी प्रत्यक्ष कतरनी यंत्र (पारदर्शी मिट्टी प्रत्यक्ष कतरनी यंत्र), मॉडलबीटीयू-TDSA-10F, विशेष रूप से पारदर्शी मिट्टी (या पारदर्शी भू-सामग्री) के सूक्ष्म यांत्रिक व्यवहार का अवलोकन करने के लिए डिज़ाइन किया गया है।यह एक पारदर्शी कतरनी बॉक्स का उपयोग करता है और सीधे आंतरिक विरूपण का निरीक्षण करने के लिए ऑप्टिकल प्रणालियों के साथ संयुक्त किया जा सकता है, कणों की गति, कतरनी बैंड का विकास, और कतरनी के दौरान अन्य सूक्ष्म घटनाएं।

मुख्य कार्यों में निम्नलिखित शामिल हैंः

• पारदर्शी मिट्टी पर मानक समेकन, मानक कतरनी, तेज कतरनी और चक्रगत कतरनी परीक्षण
• प्रत्यक्ष कतरनी के लिए रियोलॉजिकल (क्रिम) परीक्षण
• छद्म गतिशील कतरनी परीक्षण (सकारात्मक/नकारात्मक कतरनी तनाव नियंत्रण)
• इंटरफेस कतरनी परीक्षण
• माइक्रोस्कोपिक पैमाने पर भू-सामग्री के समेकन और कतरनी परीक्षण

मुख्य विशेषताएं:

• पारदर्शी शीयर बॉक्स (वर्ग 100 मिमी और 60 मिमी); संतृप्ति बनाए रखने के लिए दोनों ऊपरी और निचले नमूनों को पानी में डुबोया जाता है
• ऊर्ध्वाधर भार प्रणालीः अधिकतम सामान्य बल 5 kN, सटीकता ±0.1% FS
• क्षैतिज भार प्रणालीः 0-5 kN, सटीकता ±0.1% FS, कतरनी दर 0.00001-9.99999 मिमी/मिनट stepless
• ऊर्ध्वाधर विस्थापनः रेंज 0-12.7 मिमी, संकल्प 0.01 मिमी, वास्तविक समय कंप्यूटर अधिग्रहण
• सर्वो फीडबैक के साथ सॉफ्टवेयर नियंत्रित पूर्ण स्वचालित लोडिंग
• एक कंप्यूटर आधारित डेटा अधिग्रहण और नियंत्रण सॉफ्टवेयर शामिल है

परीक्षण मानक (अंतर्राष्ट्रीय)

• एएसटीएम डी 3080 (प्रत्यक्ष कतरनी परीक्षण)
• ASTM D5321 ((इंटरफेस कतरनी)
• ASTM D6528 ((सरल कतरनी ️ समान सिद्धांत)
• एएसटीएम डी 7608 (अवशेष शक्ति)
• आईएसओ 17892-10 (प्रत्यक्ष कतरनी परीक्षण)
• बीएस 1377-7 (प्रत्यक्ष कतरनी परीक्षण)

चूंकि पारदर्शी मिट्टी एक भौतिक मॉडल सामग्री है जिसका उपयोग प्राकृतिक मिट्टी के अनुकरण के लिए किया जाता है, इसलिए इसकी परीक्षण विधियां सामान्य रूप से प्राकृतिक मिट्टी के लिए उन पर लागू होती हैं।पारदर्शी डिजाइन मुख्य रूप से सूक्ष्म अवलोकन के लिए है और यांत्रिक परीक्षण आवश्यकताओं को नहीं बदलता है.

विनिर्देश

स्क्रीनशॉट के आधार परः

विवरण

• पारदर्शी कतरनी बॉक्सपारदर्शी सामग्री (जैसे, एक्रिलिक या उच्च-शक्ति वाले कांच) से बना है, जिससे ऑप्टिकल सिस्टम (कैमरे, माइक्रोस्कोप, पीआईवी) सीधे नमूने के अंदर का निरीक्षण कर सकते हैं।ऊपर और नीचे दोनों नमूनों को पानी में डुबोया जाता है ताकि पारदर्शी मिट्टी संतृप्त रहे और अपवर्तक सूचकांक असंगतता से बचा जा सके.
• दो बॉक्स आकारविभिन्न मॉडल पैमाने को समायोजित करने के लिए 100 मिमी और 60 मिमी वर्ग कतरनी बक्से प्रदान करता है।
• इंटरफेस कतरनी बॉक्स️ वैकल्पिक या मानक, जिसका उपयोग पारदर्शी मिट्टी और संरचनाओं (जैसे, पारदर्शी प्लेट, मॉडल ढेर) के बीच अंतरफलक घर्षण का अध्ययन करने के लिए किया जाता है।
• सर्वो फीडबैक नियंत्रणसामान्य और क्षैतिज भार दोनों ही सटीक तनाव या तनाव पथ आवेदन के लिए बंद-लूप सर्वो मोटर नियंत्रण का उपयोग करते हैं।
• छद्म-गतिशील कतरनी परीक्षण✓ चक्र या गतिशील भार का अनुकरण करने के लिए सकारात्मक/नकारात्मक कतरनी तनाव नियंत्रण (यानी, चक्रवर्ती कतरनी दिशा उलट) करने में सक्षम।
• माइक्रोस्कोपिक समेकन और कतरनीपारदर्शी मिट्टी और ऑप्टिकल अवलोकन के साथ संयुक्त, कण-मान संपीड़न और कतरनी विरूपण तंत्र का अध्ययन करने की अनुमति देता है।
• उच्च-सटीक विस्थापन मापऊर्ध्वाधर विस्थापन संकल्प 0.01 मिमी (10 μm), सूक्ष्म विकृति अवलोकन आवश्यकताओं को पूरा करता है।
• सॉफ्टवेयर कार्यपूर्ण स्वचालित डेटा अधिग्रहण और नियंत्रण, वास्तविक समय वक्र प्रदर्शन, कई परीक्षण मॉड्यूल के लिए समर्थन।

आवेदन

• पारदर्शी मिट्टी परीक्षणप्राकृतिक रेत या मिट्टी का अनुकरण करने के लिए पारदर्शी मिट्टी का प्रयोग करें; आंतरिक विरूपण, कतरनी बैंड विकास, कण घूर्णन का अध्ययन करने के लिए ऑप्टिकल अवलोकन (जैसे, पीआईवी) के साथ संयोजन करें,और अन्य सूक्ष्म तंत्र.
• नींव और आधारकटाई के दौरान ढेर की नींव या उथले आधार के आसपास मिट्टी के विस्थापन क्षेत्रों का निरीक्षण करें।
• ढलान स्थिरताढलान कतरनी विफलता का अनुकरण करें और फिसलने की सतहों के गठन और विकास का निरीक्षण करें।
• इंटरफेस कतरनीमिट्टी-संरचना (रक्षक दीवारें, पाइप, जियोमेम्ब्रेन) की बातचीत का अध्ययन करें।
• चक्रगत और गतिशील भारभूकंप या तरंग भार (छद्म गतिशील कतरनी) के तहत विरूपण संचय और शक्ति गिरावट का अध्ययन करें।
• सरीसृप व्यवहारदीर्घकालिक भार के तहत रियोलॉजिकल व्यवहार का निरीक्षण करें।
• शिक्षण प्रदर्शनभू-तकनीकी शिक्षा के लिए मिट्टी की कतरनी विफलता प्रक्रिया का दृश्य प्रदर्शन करें।

लाभ

• चित्रित कतरनी प्रक्रियाएक ऑप्टिकल प्रणाली के साथ संयुक्त पारदर्शी कतरनी बॉक्स आंतरिक नमूना विरूपण का प्रत्यक्ष अवलोकन करने की अनुमति देता है,पारंपरिक प्रत्यक्ष कतरनी यंत्रों की सीमाओं को दूर करना (जो केवल बाहरी या विफलता के बाद सतहों का निरीक्षण कर सकते हैं).
• दो बॉक्स आकार100 मिमी और 60 मिमी के बक्से विभिन्न अनुसंधान पैमाने के लिए लचीलापन प्रदान करते हैं।
• संतृप्त वातावरणऊपर और नीचे दोनों नमूनों को पानी में डुबोया जाता है ताकि पारदर्शी मिट्टी पूरी तरह से संतृप्त रहे और वायु बुलबुले से बचा जा सके जो ऑप्टिकल इमेजिंग में हस्तक्षेप कर सकते हैं।
• पूरी तरह से स्वचालित सर्वो नियंत्रणउच्च-सटीक लोडिंग; प्रोग्राम करने योग्य जटिल तनाव पथ (चक्रगत, क्रॉप, सकारात्मक/नकारात्मक तनाव, आदि) ।
• छद्म-गतिशील कतरनीसकारात्मक/नकारात्मक वैकल्पिक तनाव नियंत्रण करने में सक्षम, वास्तविक भूकंपीय या तरंग भार का अधिक बारीकी से अनुकरण करना।
• इंटरफेस कतरन क्षमतामिट्टी-संरचना इंटरफेस अध्ययनों के लिए विस्तार योग्य।
• सूक्ष्म अवलोकन के साथ संगतपीआईवी और अन्य तकनीकों के साथ संयुक्त, यह विस्थापन क्षेत्रों, तनाव क्षेत्रों आदि जैसे समृद्ध डेटा प्रदान करता है।
• बहु-कार्यमानक प्रत्यक्ष कतरनी, तेज कतरनी, चक्रवात कतरनी, क्रॉप, इंटरफ़ेस कतरनी और सूक्ष्मदर्शी अवलोकन को एक उपकरण में एकीकृत करता है।

क्या चुनें?

परीक्षण आवश्यकताओं के आधार पर उपकरण या विन्यास का चयन करें:

प्रक्रिया प्रवाह

उदाहरण:पारदर्शी मिट्टी पर मानक प्रत्यक्ष कतरनी परीक्षण (पीआईवी अवलोकन के साथ तेज कतरनी)

• पारदर्शी मिट्टी की तैयारी
  • संतृप्त पारदर्शी मिट्टी तैयार करने के लिए पारदर्शी ठोस कणों (जैसे, पिघले हुए क्वार्ट्ज) को एक समान अपवर्तक सूचकांक (अक्सर मिश्रित तेल) वाले छिद्र द्रव के साथ मिलाएं।
  • पारदर्शी मिट्टी को निचले 100 मिमी वर्ग के शीयर बॉक्स में रखें और सतह को समतल करें।

• कतरनी बॉक्स और ऑप्टिकल प्रणाली स्थापित करें
  • शीयर बॉक्स को सीधे शीयर लोडिंग की स्थिति में रखें।
  • पारदर्शी ऊपरी शीयर बॉक्स स्थापित करें; दोनों ऊपरी और निचले नमूनों को छिद्र द्रव में डुबो दिया जाता है (संतृप्ति बनाए रखें) ।
  • एक कैमरा (उदाहरण के लिए, सीसीडी) और प्रकाश स्रोत को कतरनी बॉक्स के बगल में या उसके ऊपर रखें, जो कंप्यूटर से जुड़ा हो।
  • ऊर्ध्वाधर लोडिंग प्लेट और विस्थापन सेंसर स्थापित करें।

• सामान्य तनाव लागू करें
  • सॉफ्टवेयर के माध्यम से लक्ष्य सामान्य तनाव (जैसे, 100 kPa) सेट करें; सर्वो प्रणाली स्वचालित रूप से लागू होती है और निरंतर तनाव बनाए रखती है।
  • स्थिर होने तक सामान्य विस्थापन (एकजुटता) दर्ज करें।

• कतरनी मापदंडों को सेट करें
  • सॉफ़्टवेयर में, "फास्ट शीयर मॉड्यूल" या "स्टैंडर्ड शीयर मॉड्यूल" चुनें।
  • कतरनी दर सेट करें (जैसे, 0.8 मिमी/मिनट) ।
  • कतरनी विस्थापन सीमा (जैसे, 6 मिमी) सेट करें।
  • ऑप्टिकल अधिग्रहण सॉफ्टवेयर (जैसे, पीआईवी) प्रारंभ करें और छवि कैप्चर के लिए तैयार करें।

• कतरन शुरू करें
  • कतरनी बॉक्स को स्थानांतरित करने के लिए क्षैतिज लोडिंग प्रणाली शुरू करें.
  • कंप्यूटर वास्तविक समय में कतरन बल, कतरन विस्थापन, सामान्य विस्थापन और समय को रिकॉर्ड करता है।
  • साथ ही, पारदर्शी मिट्टी के अंदर कणों की गति की छवियों को सेट फ्रेम दर पर कैप्चर करें।

• समकालिक अवलोकन
  • पीआईवी सॉफ्टवेयर विस्थापन क्षेत्रों, तनाव क्षेत्रों, कतरनी बैंड स्थान, और अन्य सूक्ष्म मापदंडों की गणना करने के लिए छवि अनुक्रम की प्रक्रिया करता है।
  • यांत्रिक वक्रों को माइक्रोस्कोपिक विरूपण छवियों के साथ समय-समन्वित करें।

• रोक की स्थिति
  • स्वचालित रूप से बंद हो जाता है जब पूर्व निर्धारित कतरनी विस्थापन तक पहुंच जाता है या एक स्पष्ट शिखर कतरनी तनाव गिरावट के बाद।

• विघटन और सफाई
  • सामान्य बल को खाली करें, कतरनी बॉक्स निकालें, पारदर्शी मिट्टी और छिद्र द्रव को साफ करें (सही निपटान/रीसाइक्लिंग का ध्यान रखें) ।

• डेटा प्रसंस्करण
  • सॉफ्टवेयर पीक कतरनी तनाव की गणना करता है और कतरनी तनाव-विस्थापन वक्र को ग्राफ करता है।
  • पीआईवी विश्लेषण के परिणामों के साथ मिलाकर कतरनी बैंड मोटाई, कण घूर्णन कोण, स्थानीय तनाव और अन्य सूक्ष्म जानकारी प्राप्त करें।
  • परीक्षण रिपोर्ट (यांत्रिक वक्रों और छवि विश्लेषण के परिणामों सहित) उत्पन्न करें।

साइक्लिक या छद्म-गतिशील कतरनी के लिए: सकारात्मक/नकारात्मक तनाव आयाम और चक्रों की संख्या सेट करें; सॉफ्टवेयर स्वचालित रूप से दिशा उलट को नियंत्रित करता है।
इंटरफेस शीयर के लिए: इंटरफेस कतरनी बॉक्स के साथ प्रतिस्थापित करें और कतरनी बॉक्स के एक तरफ संरचनात्मक सामग्री (जैसे, एक पारदर्शी एक्रिलिक प्लेट) को तय करें।

सारांश:BTU-TDSA-10F एक पूर्ण स्वचालित पारदर्शी प्रत्यक्ष कतरनी उपकरण है जिसमें एक पारदर्शी कतरनी बॉक्स और सर्वो नियंत्रण है। यह कई कतरनी मोड (मानक, तेज, चक्र, क्रॉप,छद्म गतिशीलइसका मुख्य लाभ आंतरिक विरूपण का विज़ुअलाइज़ेशन है, जो इसे माइक्रो-जियोमैकेनिक्स, इंटरफ़ेस व्यवहार अध्ययन, शिक्षण प्रदर्शन आदि के लिए उपयुक्त बनाता है।चयन में नमूना आकार (100 मिमी / 60 मिमी) और क्या इंटरफ़ेस कतरनी की आवश्यकता है पर विचार किया जाना चाहिएऑप्टिकल अवलोकन प्रणाली (कैमरा, प्रकाश स्रोत, पीआईवी सॉफ्टवेयर) को उपयोगकर्ता द्वारा अलग से खरीदा जाना चाहिए।
