डुअल-गैंग वैरिएबल हेड स्वचालित परमीमीटर

उत्पाद विवरण

विवरण

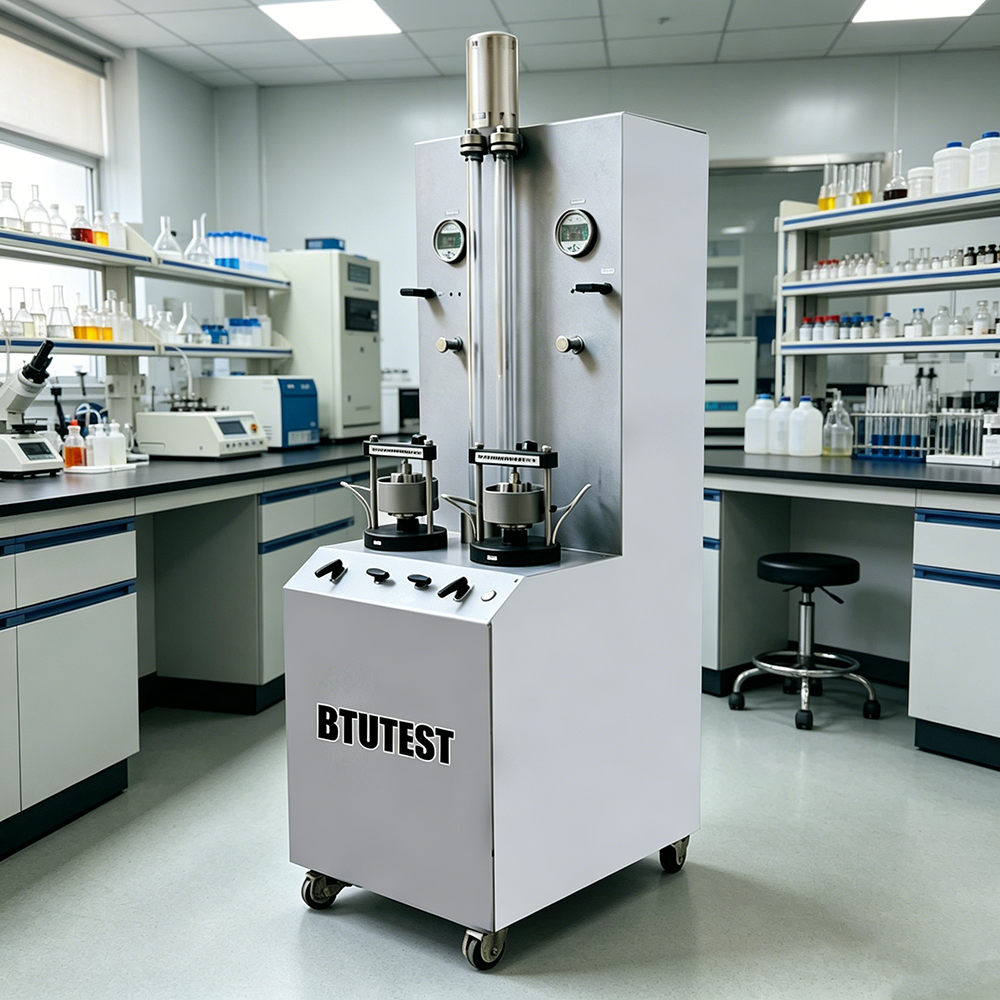

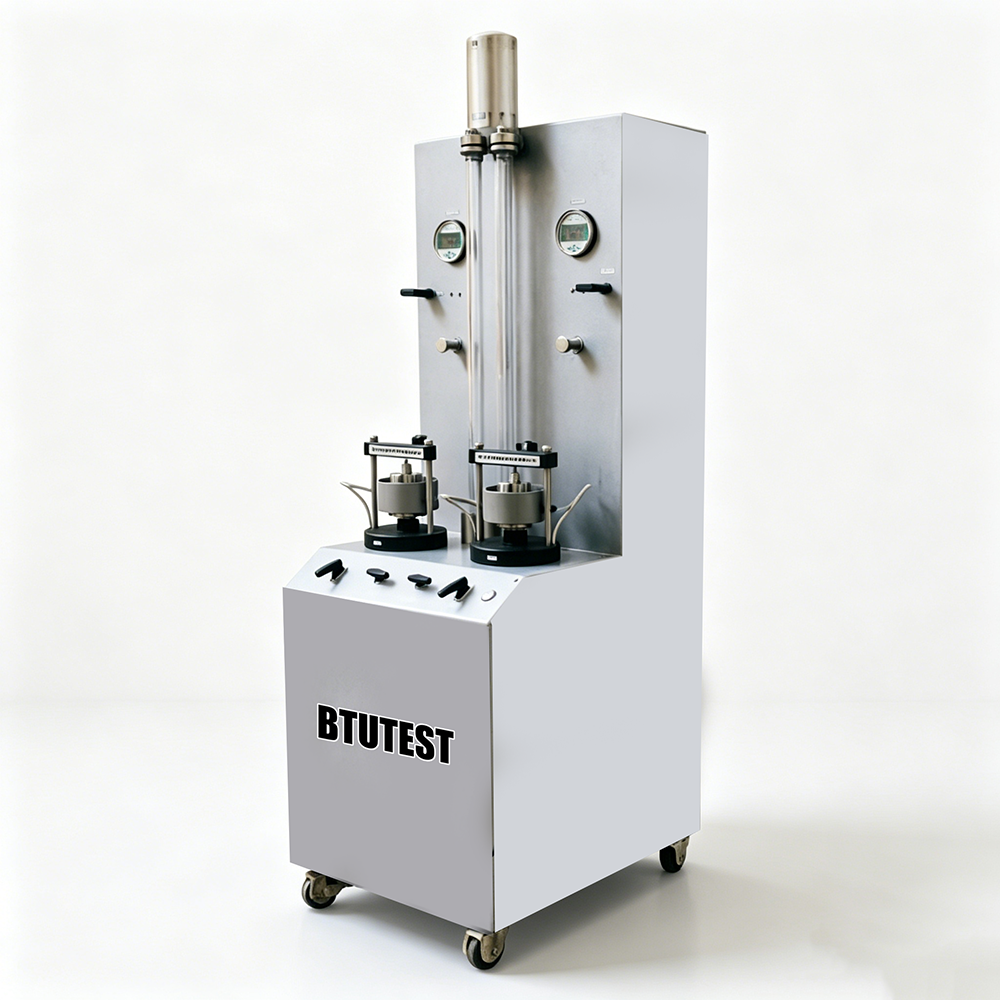

बीटीयू-एसटीसी-2एपी डुअल-गैंग वेरिएबल हेड ऑटोमैटिक परमीमीटर एक प्रयोगशाला उपकरण है जो समेकन और पारगम्यता परीक्षण को एकीकृत करता है। यह एक साथ समेकन दबाव और रिसाव दबाव लागू कर सकता है, परिवर्तनीय शीर्ष विधि का उपयोग करके मिट्टी के नमूनों की पारगम्यता गुणांक को माप सकता है। उपकरण में एक अंतर्निहित मल्टी-चैनल 16-बिट एडी अधिग्रहण इकाई और समर्पित डेटा अधिग्रहण और प्रसंस्करण सॉफ़्टवेयर शामिल है, जो जल स्तर में परिवर्तन और समेकन विरूपण के स्वचालित माप को सक्षम करता है। यह महीन दाने वाली मिट्टी और कुछ मोटे दाने वाली मिट्टी की पारगम्यता अध्ययन के लिए उपयुक्त है।

परीक्षण मानक

• एएसटीएम डी5084(परिवर्तनीय शीर्ष का उपयोग करके मिट्टी की हाइड्रोलिक चालकता की माप के लिए मानक परीक्षण विधियाँ)
• एएसटीएम डी2435(मिट्टी के एक-आयामी समेकन गुणों के लिए मानक परीक्षण विधियाँ)
• आईएसओ 17892‑11(भू-तकनीकी प्रयोगशाला परीक्षण - पारगम्यता का निर्धारण)
• जीबी/टी 50123‑2019(भू-तकनीकी परीक्षण विधि के लिए मानक - परिवर्तनीय शीर्ष पारगम्यता और समेकन परीक्षण)

विनिर्देश

विवरण

• समेकन दबाव अनुप्रयोग प्रणाली: एक दबाव नियामक, एलसीडी डिजिटल दबाव गेज, सिलेंडर दबाव पिस्टन, सिलेंडर, रैखिक बीयरिंग, बॉल वाल्व सेट और प्रतिक्रिया फ्रेम से बना - समेकन दबाव के सटीक नियंत्रण को सक्षम बनाता है।
• पारगम्यता कोशिका: कटिंग रिंग, ऊपरी/निचले झरझरा पत्थर, प्रेशर कैप, गाइड रिंग, सीलिंग रिंग, क्लैंपिंग रिंग, फिक्सिंग स्क्रू, सेल बेस और त्वरित-कनेक्ट फिटिंग शामिल हैं - अच्छी सीलिंग के साथ पूरी संरचना।
• पारगम्यता दबाव अनुप्रयोग प्रणाली: स्थिर और नियंत्रणीय रिसाव दबाव प्रदान करने के लिए एक दबाव नियामक, वायु-जल रूपांतरण पारगम्य ट्यूब, एलसीडी डिजिटल दबाव गेज और बॉल वाल्व सेट का उपयोग करता है।
• साधन आधार: मुड़ी हुई शीट धातु से बना, पारगम्यता सेल, लोडिंग फ्रेम और सिलेंडर को एकीकृत करता है; फ्रंट पैनल 6 बॉल वाल्व असेंबली, पावर स्विच बटन आदि से सुसज्जित है।
• जल स्तर माप: एक वॉल्यूम चेंज सेंसर (या डिफरेंशियल प्रेशर सेंसर) 0-40 सेमी की सीमा और 0.1 सेमी की सटीकता के साथ जल स्तर में परिवर्तन को मापता है।
• प्रदर्शन एवं नियंत्रण: पैनल में सटीक एलसीडी डिजिटल डिस्प्ले, वायु-जल रूपांतरण मापने वाली ट्यूब, दबाव नियामक और जल आपूर्ति टैंक शामिल हैं।
• आंकड़ा अधिग्रहण: निर्मित 16‑बिट एडी अधिग्रहण इकाई यूएसबी के माध्यम से एक कंप्यूटर से जुड़ती है, साथ ही विस्थापन के 2 चैनल और वॉल्यूम परिवर्तन सिग्नल के 2 चैनल प्राप्त करती है।
• कम बिजली डिजाइन: 24 वी डीसी बिजली की आपूर्ति, ≤24 डब्ल्यू - लंबी अवधि के परीक्षणों के लिए उपयुक्त।
• वैकल्पिक सहायक उपकरण: समेकन विरूपण को मापने के लिए ऊर्ध्वाधर विस्थापन सेंसर (0‑12.7 मिमी, सटीकता ±0.01 मिमी)।

आवेदन

• महीन दाने वाली मिट्टी (मिट्टी, गाद) और कुछ रेतीली मिट्टी के लिए परिवर्तनीय शीर्ष पारगम्यता गुणांक निर्धारण
• पारगम्यता पर दबाव के प्रभाव का अध्ययन करने के लिए संयुक्त समेकन-पारगम्यता परीक्षण
• पृथ्वी बांध कोर, रोडबेड और अभेद्य सामग्री के लिए रिसाव विशेषताओं का मूल्यांकन
• विश्वविद्यालय और संस्थागत भू-तकनीकी प्रयोगशालाओं में स्वचालित शिक्षण और अनुसंधान
• भू-तकनीकी साइट जांच में मिट्टी की परतों की पारगम्यता पैरामीटर प्राप्त करना

लाभ

• दोहरी-गैंग डिजाइन: एक साथ दो नमूनों का परीक्षण करता है, जिससे दक्षता में सुधार होता है और समय की बचत होती है।
• एकीकृत समेकन + पारगम्यता: पारगम्यता परीक्षण से पहले इन-सीटू तनाव स्थितियों का अनुकरण करने के लिए समेकन दबाव के अनुप्रयोग की अनुमति देता है - वास्तविक क्षेत्र की स्थितियों का अधिक प्रतिनिधि।
• अत्यधिक स्वचालित: अंतर्निर्मित अधिग्रहण इकाई + सॉफ़्टवेयर स्वचालित रूप से जल स्तर में परिवर्तन और समेकन विरूपण को रिकॉर्ड करता है, जिससे मानवीय त्रुटि कम हो जाती है।
• व्यापक जल स्तर माप सीमा: 0.1 सेमी सटीकता के साथ 0-40 सेमी - परिवर्तनीय शीर्ष परीक्षण आवश्यकताओं को पूरा करता है।
• सटीक दबाव नियंत्रण: एलसीडी डिजिटल दबाव गेज, दबाव नियामक और सिलेंडर का उपयोग करता है - 800 केपीए तक समेकन दबाव, 200 केपीए तक पारगम्यता दबाव।
• कम बिजली और सुरक्षित: 24 वी डीसी आपूर्ति, कम बिजली की खपत - दीर्घकालिक प्रयोगशाला संचालन के लिए उपयुक्त।
• लचीले विकल्प: एक साथ समेकन संपीड़न माप के लिए वैकल्पिक उच्च परिशुद्धता विस्थापन सेंसर।

क्या चुनें

प्रक्रिया प्रवाह

• नमूना तैयारी: मानक प्रक्रियाओं के अनुसार φ61.8 मिमी × 40 मिमी (या 20 मिमी) का मिट्टी का नमूना तैयार करें।
• नमूना स्थापना: नमूने को पारगम्यता सेल (कटिंग रिंग + ऊपरी/निचले छिद्रित पत्थर) में रखें, सीलिंग घटकों को स्थापित करें, और कस लें।
• सिस्टम कनेक्शन: समेकन दबाव प्रणाली, पारगम्यता दबाव प्रणाली, जल स्तर सेंसर और वैकल्पिक विस्थापन सेंसर को कनेक्ट करें।
• समेकन दबाव लागू करें: दबाव नियामक का उपयोग करके वांछित समेकन दबाव (0-800 केपीए) सेट करें; संपीड़न को रिकॉर्ड करते हुए, नमूने को निर्दिष्ट दबाव के तहत समेकित होने दें।
• पारगम्यता दबाव लागू करें: समेकन स्थिर होने के बाद, पारगम्यता दबाव (0-200 केपीए) सेट करें और परिवर्तनीय शीर्ष पारगम्यता परीक्षण शुरू करें।
• आंकड़ा अधिग्रहण: सॉफ्टवेयर स्वचालित रूप से समय की तुलना में जल स्तर में गिरावट (या वॉल्यूम परिवर्तन सेंसर रीडिंग) को रिकॉर्ड करता है, और वैकल्पिक रूप से विस्थापन परिवर्तनों को रिकॉर्ड करता है।
• पारगम्यता गुणांक की गणना करें: सॉफ्टवेयर स्वचालित रूप से वेरिएबल हेड फॉर्मूला का उपयोग करके पारगम्यता गुणांक की गणना करता है।
• रिपोर्ट तैयार करें: जल स्तर-समय वक्र, पारगम्यता गुणांक परिणाम और समेकन विरूपण डेटा सहित एक परीक्षण रिपोर्ट तैयार करें।
