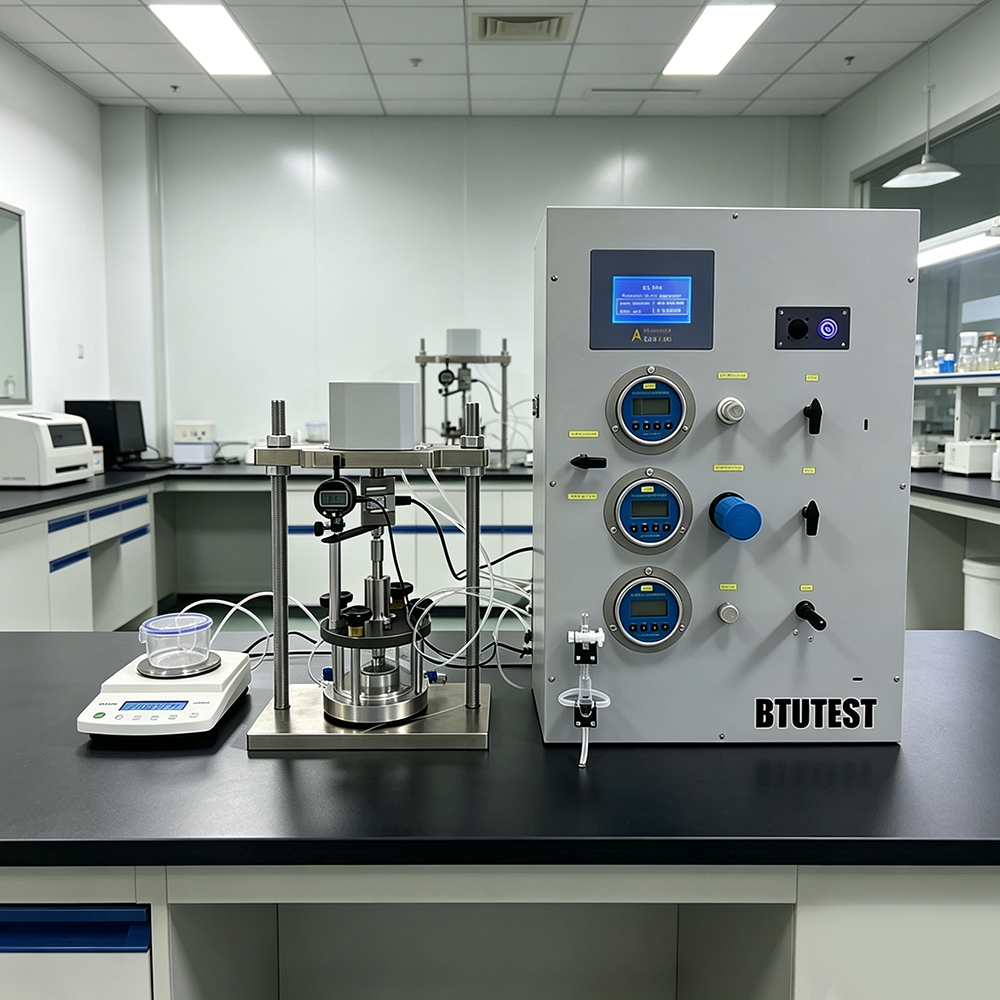

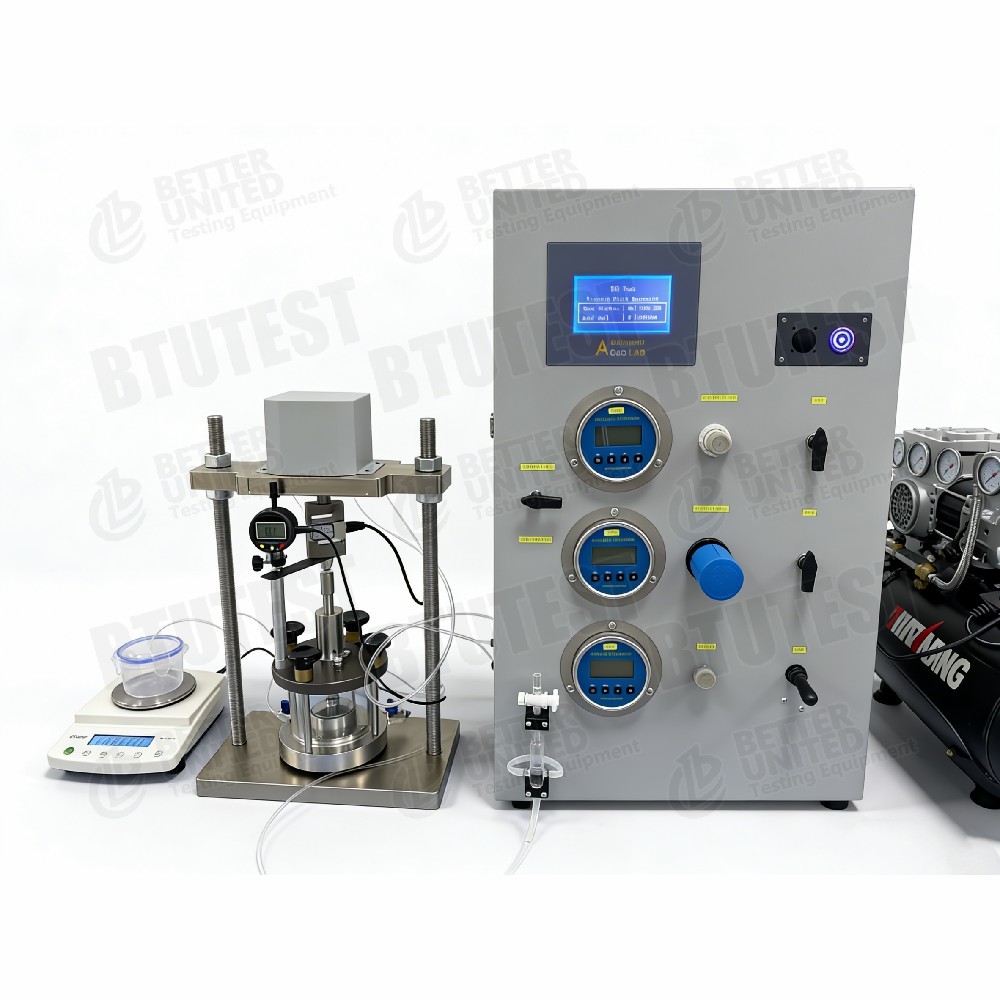

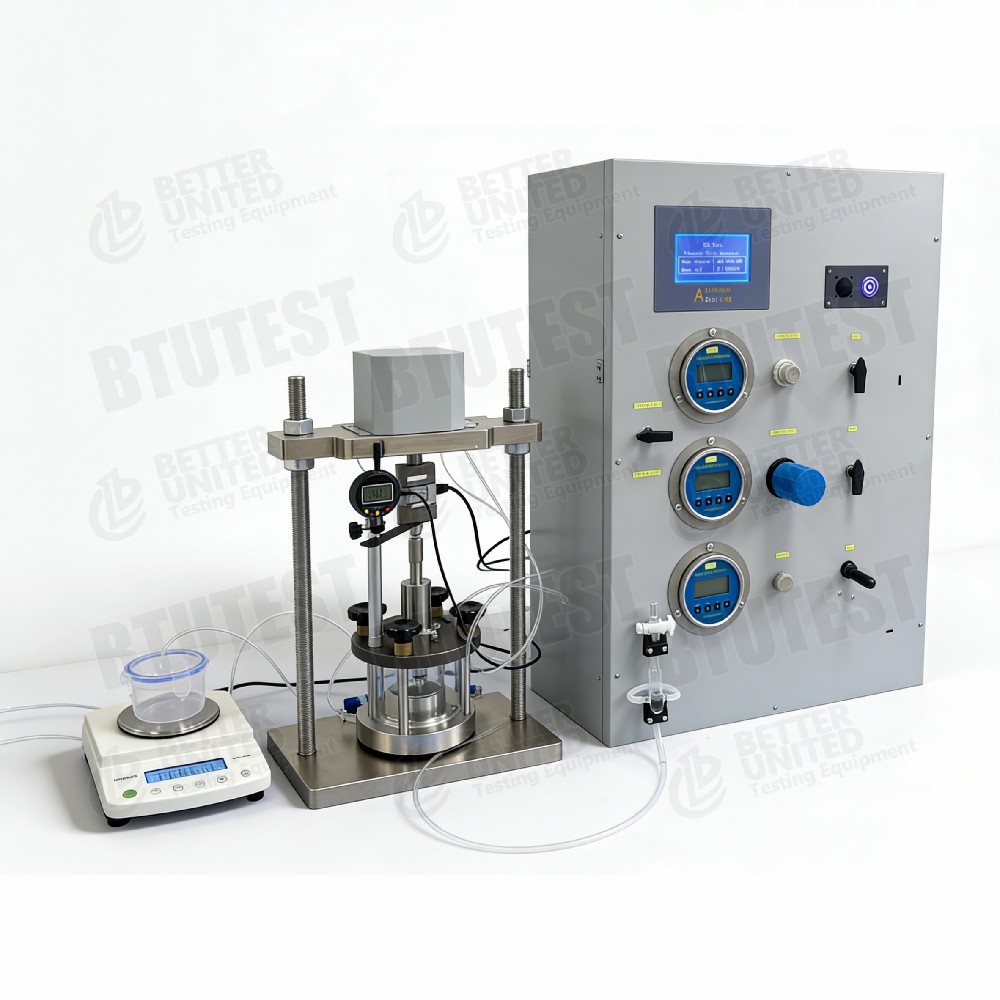

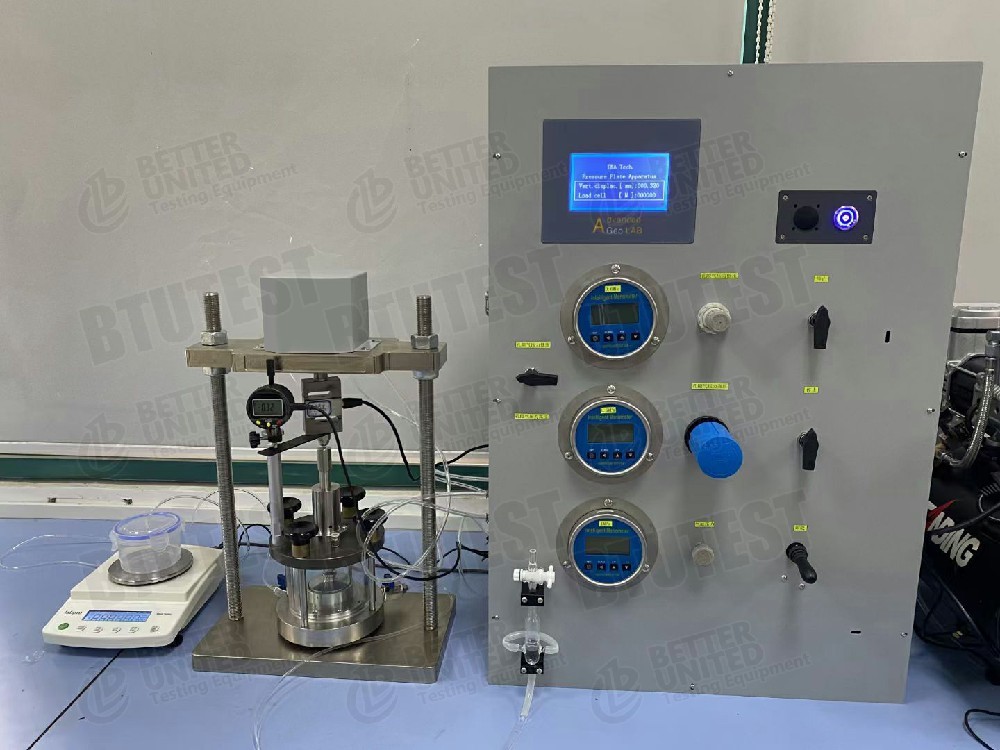

मोटे दाने वाली मिट्टी दबाव झिल्ली उपकरण

उत्पाद विवरण

विवरण

उपकरणों की यह श्रृंखला मृदा-जल विशेषता वक्र (एसडब्ल्यूसीसी) निर्धारित करने के लिए असंतृप्त मिट्टी परीक्षण के लिए डिज़ाइन की गई है - यानी, मैट्रिक सक्शन और मिट्टी की पानी सामग्री (वॉल्यूमेट्रिक पानी सामग्री, ग्रेविमेट्रिक पानी सामग्री, या संतृप्ति की डिग्री) के बीच संबंध। उपकरण हवा के दबाव को नियंत्रित करके नमूने पर सटीक रूप से मैट्रिक सक्शन लागू करने के लिए अक्ष-अनुवाद तकनीक का उपयोग करता है, जिससे पूर्ण एसडब्ल्यूसीसी प्राप्त होता है। इसका व्यापक रूप से असंतृप्त मृदा यांत्रिकी, ढलान स्थिरता विश्लेषण, नींव निपटान भविष्यवाणी और संबंधित क्षेत्रों में उपयोग किया जाता है।

दो मॉडल उपलब्ध हैं:

• बीटीयू‑एसडब्ल्यूसीसी‑1(मानक दबाव प्लेट उपकरण)
• बीटीयू‑SWCC‑2(मोटे दाने वाली मिट्टी दबाव झिल्ली उपकरण), जिसमें एक बड़ा आंतरिक कक्ष होता है जो कई स्टैक्ड सिरेमिक डिस्क को रखने में सक्षम होता है - उच्च थ्रूपुट या मोटे अनाज वाली मिट्टी परीक्षण के लिए उपयुक्त।

परीक्षण मानक

यह उपकरण निम्नलिखित अंतरराष्ट्रीय मानकों के लिए उपयुक्त है जिसमें प्रेशर प्लेट/प्रेशर मेम्ब्रेन परीक्षण विधियां शामिल हैं:

• एएसटीएम डी6836(मिट्टी के पानी की विशेषता वक्र के निर्धारण के लिए मानक परीक्षण विधियाँ): विधि बी (मात्रा माप के साथ दबाव कक्ष) और विधि सी (गुरुत्वाकर्षण माप के साथ दबाव कक्ष) 0 से 1500 केपीए तक सक्शन रेंज को कवर करते हैं, जो बिल्कुल 15‑बार दबाव प्लेट उपकरण की सीमा है।
• आईएसओ 11274(मिट्टी की गुणवत्ता - जल-धारण विशेषता का निर्धारण - प्रयोगशाला विधियां): खंड 4.4 विशेष रूप से लगभग 5 केपीए से 1500 केपीए की दबाव सीमा पर मिट्टी के पानी के प्रतिधारण को निर्धारित करने के लिए एक दबाव प्लेट निकालने वाले के उपयोग का वर्णन करता है।
• एएसटीएम डी2325(दबाव-झिल्ली उपकरण द्वारा मोटे-और मध्यम-बनावट वाली मिट्टी के लिए केशिका-नमी संबंधों के लिए मानक परीक्षण विधि - ऐतिहासिक मानक, डी6836 द्वारा प्रतिस्थापित)
• जीबी/टी 50123‑2019(भू-तकनीकी परीक्षण विधि के लिए मानक - असंतृप्त मृदा परीक्षण अनुभाग)

विनिर्देश

बीटीयू‑SWCC‑1 (मानक दबाव प्लेट उपकरण)

बीटीयू‑SWCC‑2 (मोटे दाने वाली मिट्टी दबाव झिल्ली उपकरण)

विवरण

• मूल सिद्धांत (अक्ष-अनुवाद तकनीक): दबाव नियंत्रक के माध्यम से दबाव कक्ष पर वायु दबाव लागू किया जाता है। यह वायु दबाव नमूने पर लागू मैट्रिक सक्शन के बराबर है। क्योंकि सिरेमिक डिस्क में उच्च वायु-प्रवेश मूल्य (15 बार, लागू वायु दबाव से अधिक) होता है, यह हवा को टूटने से रोकता है जबकि छिद्रित पानी को माप के लिए सिरेमिक डिस्क से जल निकासी लाइन तक जाने की अनुमति देता है। यह असंतृप्त मिट्टी के एसडब्ल्यूसीसी निर्धारण के लिए मानक विधि है और व्यापक रूप से मान्य है।

• उच्च-वायु-प्रवेश सिरेमिक डिस्क (15 बार): 15 बार सिरेमिक डिस्क उपकरण का महत्वपूर्ण घटक है। इसका बेहद छोटा छिद्र आकार 1500 केपीए तक के मैट्रिक सक्शन में भी वायु मार्ग को रोकता है, जिससे यह सुनिश्चित होता है कि परीक्षण के दौरान छिद्रित पानी का दबाव वायुमंडलीय दबाव पर बना रहता है। BTU‑SWCC‑2 में लोअर-सक्शन परीक्षणों के लिए 5 बार सिरेमिक डिस्क भी शामिल हैं।

• ऊर्ध्वाधर वायवीय लोडिंग प्रणाली: एक द्वि-दिशात्मक लोडिंग सिलेंडर (0‑5 kN बल, 0‑50 मिमी विस्थापन) से सुसज्जित, यह K₀ स्थितियों (समेकित अवस्था) के तहत ऊर्ध्वाधर लोड के अनुप्रयोग की अनुमति देता है। यह तनाव-निर्भर एसडब्ल्यूसीसी (एसडीएसडब्ल्यूसीसी) परीक्षण के लिए इन-सीटू तनाव स्थितियों का अनुकरण करता है।

• दोहरी दबाव नापने का यंत्र और नियामक: कक्षा 0.25 उच्च सटीकता दबाव गेज और समायोज्य आपूर्ति दबाव 0‑1.5 एमपीए के साथ नियामक सटीक सक्शन नियंत्रण सुनिश्चित करते हैं।

• आयतन माप उपकरण: 0-200 मिली रेंज, ±0.01 मिली सटीकता, नमूना जल निकासी को सटीक रूप से मापता है, जिससे वॉल्यूमेट्रिक जल सामग्री परिवर्तन की गणना सक्षम होती है। स्वचालित डेटा संग्रह के लिए समर्पित अधिग्रहण चैनल।

• एलसीडी डिस्प्ले प्रणाली: आसान निगरानी के लिए अक्षीय बल और विस्थापन का वास्तविक समय प्रदर्शन।

• डाटा अधिग्रहण और प्रसंस्करण सॉफ्टवेयर: समर्पित सॉफ्टवेयर स्वचालित रूप से जल निकासी बनाम समय को रिकॉर्ड करता है, जल सामग्री में परिवर्तन की गणना करता है, एसडब्ल्यूसीसी वक्र उत्पन्न करता है, और प्रमुख पैरामीटर (वायु-प्रवेश मूल्य, अवशिष्ट जल सामग्री, आदि) आउटपुट करता है।

• वैकल्पिक तापमान नियंत्रण प्रणाली: 0 - +90℃ असंतृप्त मृदा जल प्रतिधारण पर तापमान के प्रभाव के अध्ययन की अनुमति देता है।

• उच्च क्षमता डिजाइन (बीटीयू‑एसडब्ल्यूसीसी‑2): आंतरिक कक्ष एक साथ 48 कटिंग रिंग नमूने रख सकता है, जिससे बैच परीक्षण दक्षता में नाटकीय रूप से सुधार होता है।

आवेदन

• असंतृप्त मिट्टी (सूखने और गीला करने के रास्ते) की मिट्टी-जल विशेषता वक्र (एसडब्ल्यूसीसी) का निर्धारण
• मैट्रिक सक्शन और मृदा जल सामग्री के बीच संबंध का अध्ययन
• ढलान स्थिरता विश्लेषण (एसडब्ल्यूसीसी असंतृप्त मृदा कतरनी शक्ति सिद्धांत की स्थापना के लिए मौलिक है)
• नींव की वहन क्षमता और निपटान भविष्यवाणी (असंतृप्त मिट्टी यांत्रिकी में प्रमुख पैरामीटर)
• रिसाव विशेषता विश्लेषण (असंतृप्त हाइड्रोलिक चालकता का निर्धारण)
• मृदा इंजीनियरिंग व्यवहार पर भूजल तालिका परिवर्तन के प्रभाव का मूल्यांकन
• लैंडफिल लाइनर सिस्टम का प्रदर्शन मूल्यांकन
• असंतृप्त मिट्टी का हाइड्रो-मैकेनिकल युग्मन व्यवहार
• बेंटोनाइट-संशोधित या स्थिर मिट्टी का जल प्रतिधारण मूल्यांकन
• बुनियादी ढांचे के लिए जलवायु परिवर्तन अनुकूलन अध्ययन

लाभ

• विस्तृत सक्शन रेंज: अधिकतम नियंत्रित सक्शन 15 बार (1500 केपीए) - पूरी तरह से एएसटीएम डी6836 विधि बी/सी के अनुरूप है, जो अधिकांश असंतृप्त मिट्टी की सक्शन रेंज को कवर करता है।
• उच्च परिशुद्धता सक्शन नियंत्रण: क्लास 0.25 दबाव गेज और सटीक नियामक उद्योग की अग्रणी सक्शन नियंत्रण सटीकता प्रदान करते हैं।
• तनाव-निर्भर एसडब्ल्यूसीसी परीक्षण क्षमता: अद्वितीय ऊर्ध्वाधर वायवीय लोडिंग प्रणाली K₀ स्थितियों के तहत ऊर्ध्वाधर लोड अनुप्रयोग (0‑5 kN) की अनुमति देती है - तनाव-निर्भर SWCC (SDSWCC) परीक्षण को सक्षम करती है जो वास्तव में इन-सीटू तनाव स्थितियों का अनुकरण करती है, यह सुविधा मानक दबाव प्लेट उपकरण पर उपलब्ध नहीं है।
• बड़ी मात्रा माप सीमा: ±0.01 मिली सटीकता के साथ 0‑200 मिली जल निकासी माप सीमा - विभिन्न प्रकार की मिट्टी के लिए उपयुक्त।
• वास्तविक समय डेटा निगरानी: आसान परीक्षण निगरानी के लिए एलसीडी स्क्रीन अक्षीय बल और विस्थापन प्रदर्शित करती है।
• एकाधिक नमूना आकार विकल्प: Φ61.8 मिमी, Φ70 मिमी, Φ90 मिमी का समर्थन करता है; मोटे दाने वाला मॉडल Φ150 मिमी नमूनों का समर्थन करता है - विभिन्न परीक्षण आवश्यकताओं को पूरा करता है।
• उच्च थ्रूपुट (बीटीयू‑एसडब्ल्यूसीसी‑2): एक साथ 48 नमूनों तक का परीक्षण - प्रयोगशाला दक्षता में काफी सुधार करता है।
• वैकल्पिक तापमान नियंत्रण: 0 - +90℃ वैकल्पिक प्रणाली असंतृप्त मिट्टी के व्यवहार पर तापमान के प्रभाव का अध्ययन करने की अनुमति देती है।
• स्वचालित डेटा अधिग्रहण: समर्पित सॉफ़्टवेयर स्वचालित रूप से SWCC वक्रों की गणना और प्लॉट करता है - मैन्युअल डेटा प्रोसेसिंग त्रुटियों को कम करता है।
• मानकीकृत परीक्षण प्रक्रिया: पूरी तरह से एएसटीएम डी6836 और आईएसओ 11274 के अनुरूप - परीक्षण के परिणाम अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त हैं।

क्या चुनें

प्रक्रिया प्रवाह

• नमूना तैयारी: मानक प्रक्रियाओं के अनुसार निर्दिष्ट आकार का मिट्टी का नमूना तैयार करें; प्रारंभिक जल सामग्री मापें; एक कटिंग रिंग में रखें।
• संतृप्त सिरेमिक डिस्क: 15 बार हाई-एयर-एंट्री सिरेमिक डिस्क को पूरी तरह से संतृप्त करें और सभी हवा के बुलबुले हटा दें।
• नमूना स्थापना: संतृप्त सिरेमिक डिस्क को दबाव कक्ष के नीचे रखें; अच्छे संपर्क को सुनिश्चित करते हुए नमूने को सिरेमिक डिस्क के ऊपर रखें।
• जल निकासी व्यवस्था कनेक्ट करें: ड्रेनेज लाइन को वॉल्यूम माप उपकरण (0‑200 मिली रेंज, ±0.01 मिली सटीकता) से कनेक्ट करें।
• वायुदाब लागू करें: उच्च परिशुद्धता नियामक का उपयोग करके धीरे-धीरे लक्ष्य वायु दबाव (0‑1.5 एमपीए, स्वतंत्र रूप से समायोज्य) लागू करें - यह वांछित मैट्रिक सक्शन का प्रतिनिधित्व करता है।
• जल निकासी को मापें और संतुलन निर्धारित करें: जब इस सक्शन पर मिट्टी के नमूने की जल निकासी संतुलन तक पहुंच जाती है, तो वॉल्यूम माप उपकरण का उपयोग करके संचयी जल निकासी मात्रा को रिकॉर्ड करें। आमतौर पर संतुलन तब माना जाता है जब क्रमिक रीडिंग (उदाहरण के लिए, 24 घंटे से अधिक) में 0.01 मिली से कम बदलाव होता है।
• सक्शन को चरणबद्ध तरीके से बढ़ाएं: परीक्षण योजना के अनुसार, धीरे-धीरे हवा का दबाव बढ़ाएं (इस प्रकार मैट्रिक सक्शन बढ़ाएं) और कई सक्शन बिंदुओं पर जल निकासी डेटा प्राप्त करने के लिए चरण 5-6 दोहराएं।
• नमूना उतारें और तौलें: सभी सक्शन बिंदुओं को पूरा करने के बाद, हवा का दबाव छोड़ें, नमूना हटाएं, और अंतिम पानी की मात्रा को मापें।
• डेटा गणना: प्रारंभिक और अंतिम जल सामग्री के साथ प्रत्येक सक्शन चरण में जल निकासी की मात्रा का उपयोग करके, प्रत्येक सक्शन बिंदु पर वॉल्यूमेट्रिक जल सामग्री (या संतृप्ति की डिग्री) की गणना करें।
• SWCC कर्व फिटिंग: अर्ध-लघुगणकीय ग्राफ़ पर संबंधित वॉल्यूमेट्रिक जल सामग्री के विरुद्ध सक्शन मान प्लॉट करें; कर्व फिटिंग करने और संपूर्ण एसडब्ल्यूसीसी प्राप्त करने के लिए पेशेवर सॉफ़्टवेयर का उपयोग करें।
• पैरामीटर निकालें: एसडब्ल्यूसीसी वक्र से, प्रमुख पैरामीटर निकालें - वायु-प्रवेश मूल्य (एईवी), अवशिष्ट जल सामग्री, वक्र का ढलान, आदि।
• रिपोर्ट पीढ़ी: एक परीक्षण रिपोर्ट तैयार करें जिसमें एसडब्ल्यूसीसी वक्र और प्रमुख पैरामीटर शामिल हों।
