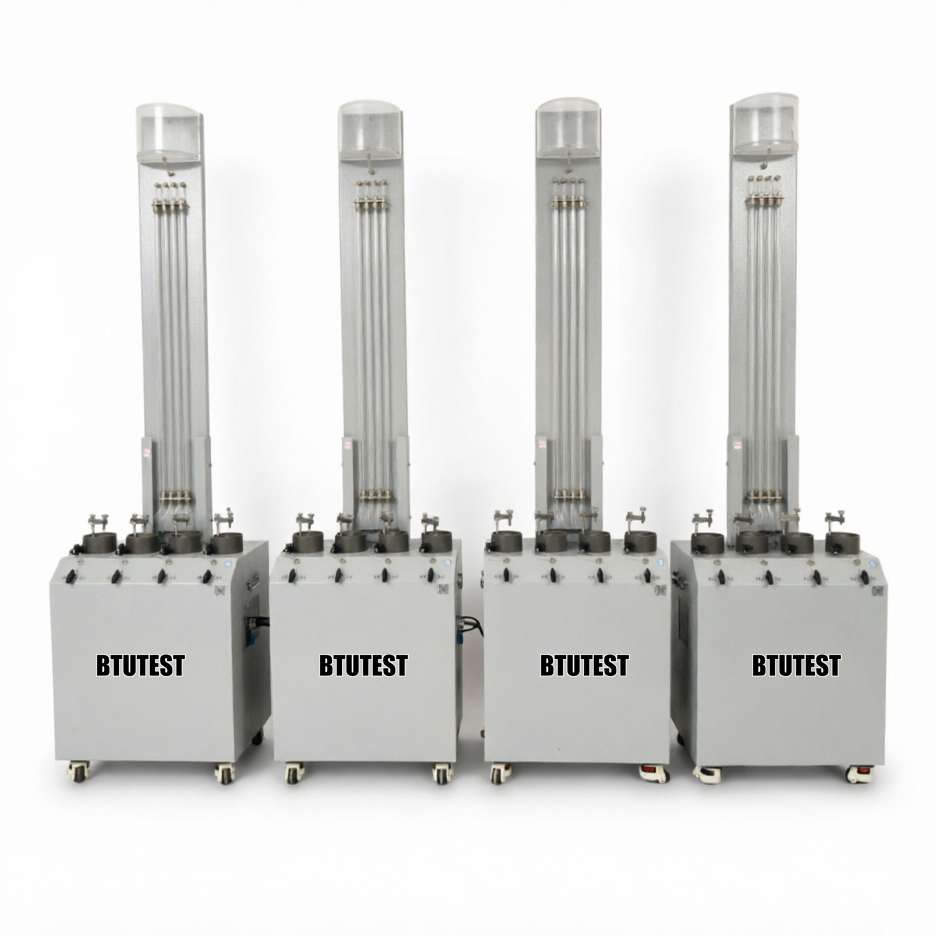

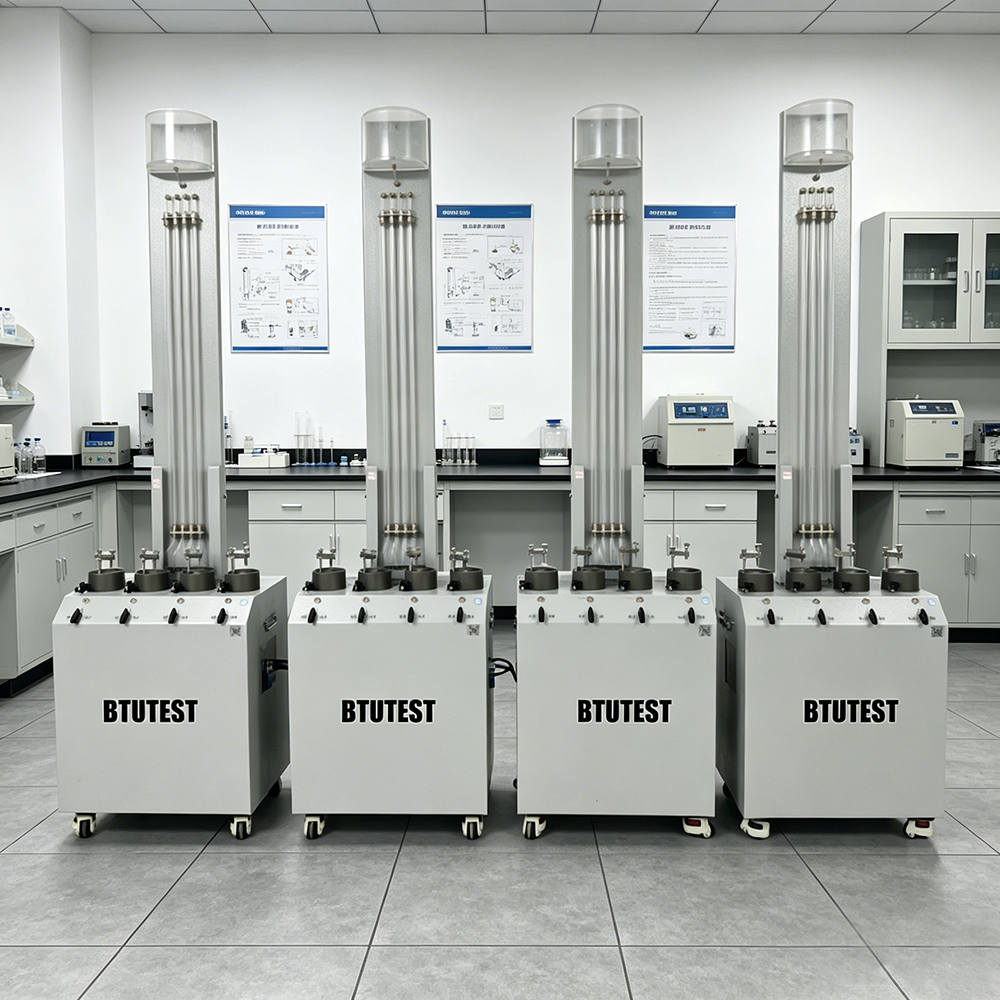

स्मार्ट फोर-यूनिट फ़ॉलिंग हेड परमीमीटर

उत्पाद विवरण

बारीक अनाज वाली मिट्टी के लिए स्मार्ट चार इकाई वाले गिरने वाले सिर के पारगम्यता

मॉडलबीटीयू- FHP-4

विवरण

यह उपकरण एकबारीक अनाज वाली मिट्टी के लिए चार यूनिट के स्मार्ट गिरने वाले सिर के पारगम्य, मॉडलबीटीयू- FHP-4, जिसका उपयोग बारीक अनाज वाली मिट्टी (सिल्क, सिल्क मिट्टी, मिट्टी और पर्यावरण मिट्टी) के पारगम्यता गुणांक को निर्धारित करने के लिए किया जाता है। इसमें चार-इकाई संरचना है,चार नमूनों पर एक साथ गिरने वाले सिर के पारगम्यता परीक्षण की अनुमति देता है, पारंपरिक टाइप 55 पारगम्यता के स्थान पर। मुख्य विशेषताएंः

• पूरी तरह से स्वचालित पारगम्यता गुणांक परीक्षक
• नमूने का व्यास 61.8 मिमी (क्षेत्र 30 सेमी2)
• नमूना ऊंचाई 40 मिमी (प्रवाह पथ की लंबाई)
• गिरने वाले सिर के ट्यूब का क्रॉस-सेक्शन क्षेत्रफल 0.785 सेमी2
• तरल स्तर सेंसरः सीमा 2000 मिमी पानी का सिर, संकल्प 0.1 मिमी, सटीकता ± 0.15% FS
• पानी का भंडारण: 6 लीटर, पानी की स्वच्छता बनाए रखने के लिए सील
• डेटा अधिग्रहण प्रणाली और सॉफ्टवेयर से लैस, पानी के सिर की ऊंचाई, परीक्षण की स्थिति आदि का वास्तविक समय प्रदर्शन
• कंप्यूटर के साथ उच्च-गति संचार इंटरफ़ेस; सॉफ्टवेयर वास्तविक समय संचालन वक्र, डेटा भंडारण और अधिग्रहण की निगरानी

परीक्षण मानक (अंतर्राष्ट्रीय)

• ASTM D5084(मिट्टी की पारगम्यता के लिए मानक परीक्षण विधि ️ गिरते सिर की विधि)
• ASTM D5856(लचीली दीवार पारगम्यता का उपयोग करके मिट्टी की पारगम्यता)
• आईएसओ 17892-11(भू-तकनीकी परीक्षण ️ पारगम्यता परीक्षण)
• बीएस 1377-6(ब्रिटिश मानक ️ पारगम्यता परीक्षण)
• चीनी SL 237-042(जियोटेक्निकल परीक्षण प्रक्रिया ️ गिरने वाले सिर के पारगम्यता परीक्षण)
• JGS 0563(जापानी पारगम्यता परीक्षण मानक)

उपकरण बारीक अनाज वाली मिट्टी पर गिरने वाले सिर के पारगम्यता परीक्षण के लिए उपयुक्त है और नमूने के आकार, पानी के सिर के माप के संबंध में उपरोक्त मानकों की आवश्यकताओं को पूरा कर सकता है,डेटा अधिग्रहणआदि।

विनिर्देश

पैरामीटर	विनिर्देश
मॉडल	BTU-FHP-4
साधन का नाम	बारीक अनाज वाली मिट्टी के लिए चार यूनिट के स्मार्ट गिरने वाले सिर के पारगम्य
संरचना	चार इकाइयाँ (4 स्वतंत्र पारगमित्र कोशिकाएं)
नमूने का व्यास	61.8 मिमी (क्षेत्रफल 30 सेमी2)
नमूने की ऊंचाई	40 मिमी (प्रवाह पथ की लंबाई)
गिरने वाली सिर नली के पार-संक्रान्ति क्षेत्र	0.785 सेमी2
तरल स्तर सेंसर	सीमा 2000 मिमी पानी का सिर, संकल्प 0.1 मिमी, सटीकता ±0.15% FS
जल भंडारण	6 लीटर, सील
डेटा अधिग्रहण	प्रणाली और सॉफ्टवेयर शामिल; वास्तविक समय में पानी के सिर का प्रदर्शन, परीक्षण की स्थिति
संचार इंटरफेस	उच्च-गति इंटरफ़ेस
सॉफ्टवेयर कार्य	वक्रों की वास्तविक समय निगरानी, डेटा भंडारण और अधिग्रहण
लागू मिट्टी के प्रकार	मिट्टी, मिट्टीदार मिट्टी, मिट्टी, पर्यावरण मिट्टी

विवरण

• चार इकाई स्वतंत्र संरचनाएक साथ चार नमूनों का परीक्षण किया जा सकता है, जिससे दक्षता में काफी सुधार होता है; हस्तक्षेप से बचने के लिए प्रत्येक पारगम्यता सेल स्वतंत्र होती है।
• बारीक अनाज वाली मिट्टी के लिए डिज़ाइन किया गया️ नमूना व्यास 61.8 मिमी, ऊंचाई 40 मिमी, ठीक-कणित मिट्टी पारगम्यता परीक्षणों के लिए मानक विनिर्देशों के अनुरूप।
• गिरते हुए सिर की विधिकम पारगम्यता वाली मिट्टी (k = 10−5 से 10−8 सेमी/सेकंड) के लिए उपयुक्त, समय के साथ पानी के सिर के क्षय से पारगम्यता गुणांक की गणना करता है।
• उच्च-सटीक तरल स्तर सेंसर2000 मिमी की रेंज वाटर हेड, 0.1 मिमी का रिज़ॉल्यूशन, ±0.15% FS की सटीकता मैनुअल रीडिंग से कहीं बेहतर है।
• सील जल भंडारण6 लीटर क्षमता; सील डिजाइन पानी के स्रोत के प्रदूषण और वाष्पीकरण को रोकता है।
• पूरी तरह से स्वचालित अधिग्रहण और सॉफ्टवेयरजल के सिर के क्षय वक्रों का वास्तविक समय प्रदर्शन, पारगम्यता गुणांक की स्वचालित गणना, स्वचालित डेटा भंडारण, वक्र प्लेबैक।
• पारंपरिक टाइप 55 पारगम्यता को प्रतिस्थापित करता हैपारंपरिक प्रकार 55 मैनुअल रीडिंग के साथ एकल इकाई है; यह उपकरण चार-इकाई और पूरी तरह से स्वचालित है, जिससे दक्षता और सटीकता में काफी सुधार होता है।
• स्पष्ट रूप से लागूमिट्टी, मिट्टी, मिट्टी और पर्यावरणीय मिट्टी (जैसे दूषित मिट्टी, ठोस/स्थिर मिट्टी)

आवेदन

• भू-तकनीकी स्थल जांचसींचना विश्लेषण के लिए प्राकृतिक बारीक अनाज वाली मिट्टी की परतों के पारगम्यता गुणांक का निर्धारण करना।
• भरने का अभियांत्रिकीतटबंधों, बांध भरने और उपवर्गों की पारगम्यता का आकलन करें।
• पर्यावरण भू-तकनीकबाधा प्रदर्शन का आकलन करने के लिए दूषित मिट्टी और ठोस/स्थिर मिट्टी की पारगम्यता को मापें।
• शिक्षण और अनुसंधानछात्र प्रयोगों और अनुसंधान परीक्षणों के लिए विश्वविद्यालय की मिट्टी यांत्रिकी प्रयोगशालाएं।
• पुराने उपकरणों का प्रतिस्थापनअधिक स्वचालन के लिए पारंपरिक टाइप 55 पारगम्यता से उन्नयन।

लाभ

• चार इकाई उच्च दक्षताएक बार में चार नमूनों का परीक्षण किया गया, जो एक इकाई के उपकरण की दक्षता का चार गुना है।
• पूरी तरह से स्वचालित मापतरल पदार्थ के स्तर के सेंसर स्वचालित रूप से पानी के सिर के परिवर्तनों को रिकॉर्ड करते हैं; सॉफ्टवेयर स्वचालित रूप से पारगम्यता गुणांक की गणना करता है, जिससे मानव रीडिंग त्रुटियों को समाप्त किया जाता है।
• उच्च परिशुद्धतापानी के सिर का रिज़ॉल्यूशन 0.1 मिमी, सटीकता 0.15% एफएस मैनुअल रीडिंग (आमतौर पर 1 मिमी) से बेहतर है।
• सील जल भंडारणजल प्रदूषण और वाष्पीकरण को रोकता है, स्थिर जल गुणवत्ता सुनिश्चित करता है।
• वास्तविक समय वक्र निगरानीसॉफ्टवेयर परीक्षण स्थिति का आसान आकलन करने के लिए वास्तविक समय में पानी के सिर बनाम समय वक्र प्रदर्शित करता है।
• स्वचालित डेटा संग्रहणपरीक्षण डेटा को आसानी से रिपोर्ट उत्पन्न करने के लिए निर्यात किया जा सकता है।
• व्यापक अनुप्रयोगमिट्टी, मिट्टी, मिट्टी और पर्यावरण की मिट्टी।
• पारंपरिक उपकरणों का उन्नयन∙ टाइप 55 पारगम्यता से अधिक उन्नत और सुविधाजनक।

क्या चुनें?

इस उपकरण का चयन करें या परीक्षण आवश्यकताओं के आधार पर अन्य प्रकारों के साथ तुलना करेंः

प्रक्रिया प्रवाह

उदाहरण:चार यूनिट गिरने वाले सिर की पारगम्यता परीक्षण (ठीक अनाज वाली मिट्टी)

• नमूना तैयार करना
  • 61.8 मिमी × 40 मिमी की काटने की अंगूठी का उपयोग करके अनियंत्रित बारीक अनाज वाली मिट्टी काटें या फिर से ढाला गया नमूना तैयार करें।
  • आरंभिक पानी की मात्रा को मापें और नमूना को संतृप्त करें (वैक्यूम या पानी में विसर्जन) ।

• नमूने की स्थापना
  • संतृप्त नमूने को पारगमित्र कक्ष में (जिसके नीचे छिद्रित पत्थर है) रखा जाए, जिससे कोई वायु रिसाव या साइडवॉल रिसाव न हो।
  • चार पारगम्य कोशिकाओं को चार इकाई के आधार पर माउंट करें और गिरने वाले सिर ट्यूबों को कनेक्ट करें।
  • जल जलाशय और नली को जोड़ें, सुनिश्चित करें कि सभी कनेक्शन सील हैं।

• डी-एयरिंग और संतृप्ति
  • पानी के इनलेट वाल्व को खोलें ताकि नमूना के माध्यम से पानी ऊपर की ओर बह सके, जिससे नमूना और लाइनों से वायु बुलबुले बाहर निकल सकें।
  • नमूने की पूर्ण संतृप्ति प्राप्त करने के लिए वायु वेंट वाल्व बंद करें।

• सेट परीक्षण मापदंड
  • सॉफ्टवेयर में, इनपुटः नमूना ऊंचाई (40 मिमी), नमूना क्षेत्र (30 सेमी2), गिरने वाले सिर ट्यूब के पार-अनुभागीय क्षेत्र (0.785 सेमी2)
  • आरंभिक पानी का सिर (उदाहरण के लिए, 1800 मिमी) और अंतिम पानी का सिर (उदाहरण के लिए, 200 मिमी) सेट करें।
  • नमूना लेने का अंतराल सेट करें (जैसे, 1 सेकंड या ऑटो ट्रिगर) ।

• परीक्षण प्रारंभ करें
  • सॉफ़्टवेयर पानी के सिर बनाम समय (तरल स्तर सेंसर से स्वचालित रूप से पढ़ना) रिकॉर्ड करना शुरू करता है।
  • पानी के सिर के क्षय वक्र का वास्तविक समय ग्राफ (अर्ध-लॉग स्केल)
  • परीक्षण स्वचालित रूप से समाप्त होता है जब पानी का सिर अंतिम मूल्य तक गिर जाता है (या मैन्युअल रूप से रोक दिया जा सकता है) ।

• डेटा रिकॉर्डिंग और गणना
  • यह सॉफ्टवेयर स्वचालित रूप से जल स्तर और समय के आंकड़ों को रिकॉर्ड करता है।
  • गिरने वाले सिर के सूत्र का उपयोग करके पारगम्यता गुणांक की गणना करता हैः
    e a = गिरने वाले सिर के ट्यूब के क्रॉस-सेक्शन क्षेत्र, L = नमूना ऊंचाई, A = नमूना क्षेत्र, t = समय अंतराल, h1 और h2 संबंधित पानी के सिर हैं।
  • कई k मूल्यों की गणना विभिन्न समय अंतराल पर की जा सकती है और औसत किया जा सकता है।

• सफाई
  • परीक्षण के बाद, पानी के इनलेट को बंद करें, नमूना निकालें।
  • पारगम्य कोशिकाओं, ट्यूबिंग और जल भंडारण को साफ करें।

सारांश:बीटीयू-एफएचपी-4 एक स्मार्ट चार-इकाई गिरने वाले सिर पारगम्यता माप है जिसे विशेष रूप से सूक्ष्म-अनाज वाली मिट्टी जैसे कीचड़, मिट्टी और कीचड़ वाली मिट्टी के लिए डिज़ाइन किया गया है। यह एक साथ चार नमूनों का परीक्षण कर सकता है।एक उच्च परिशुद्धता तरल स्तर सेंसर (0.1 मिमी रिज़ॉल्यूशन), पूरी तरह से स्वचालित सॉफ्टवेयर, वास्तविक समय में पानी के सिर समय वक्र प्रदर्शन और स्वचालित पारगम्यता गुणांक गणना,यह पारंपरिक टाइप 55 पारगम्यता को बदल देता है और दक्षता और सटीकता में काफी सुधार करता हैयह भू-तकनीकी स्थल अन्वेषण, भरण इंजीनियरिंग, पर्यावरण भू-तकनीक और अन्य क्षेत्रों के लिए उपयुक्त है।ध्यान दें कि यह उपकरण मोटी अनाज वाली मिट्टी के लिए उपयुक्त नहीं है (जिसके लिए एक स्थिर सिर पारगम्यता की आवश्यकता होती है) और प्रयोगशाला उपयोग के लिए है.
