केओ समेकन उपकरण

उत्पाद विवरण

को-कंसोलिडेशन उपकरण

मॉडलबीटीयू- एसटीसी-को

विवरण

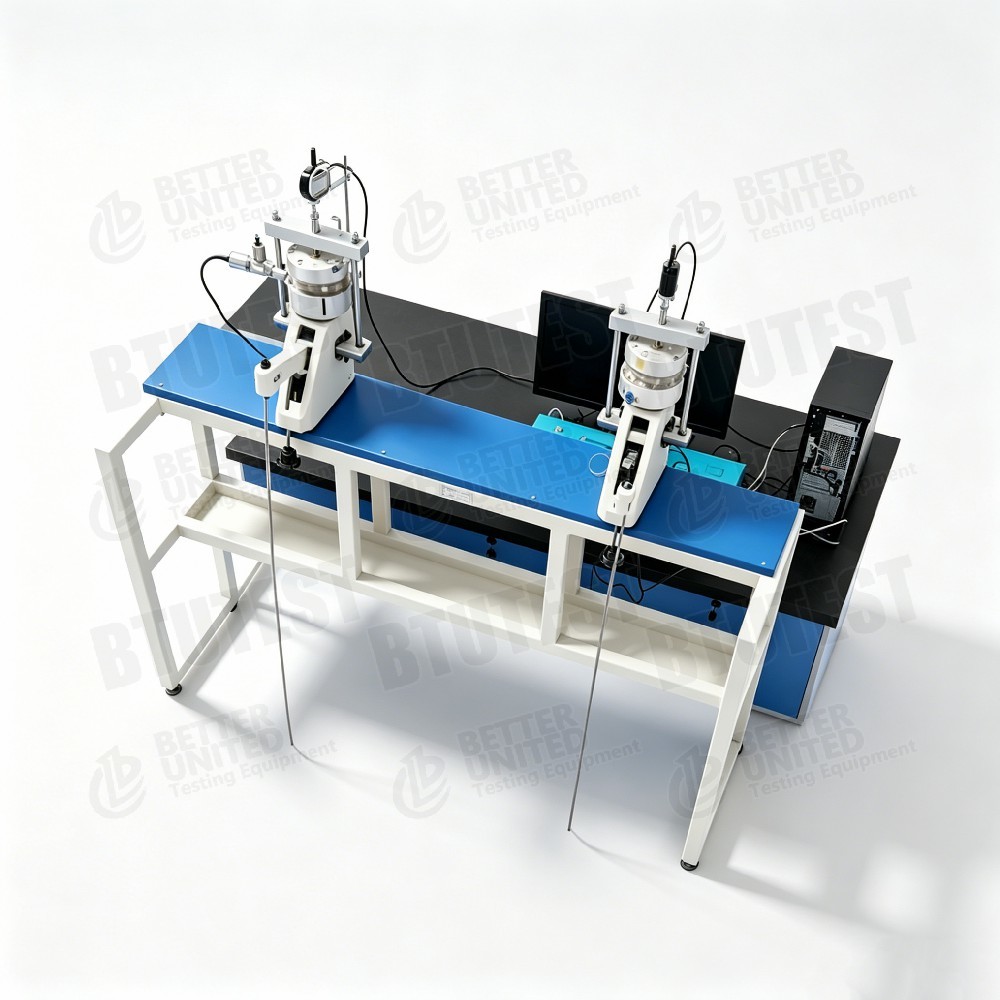

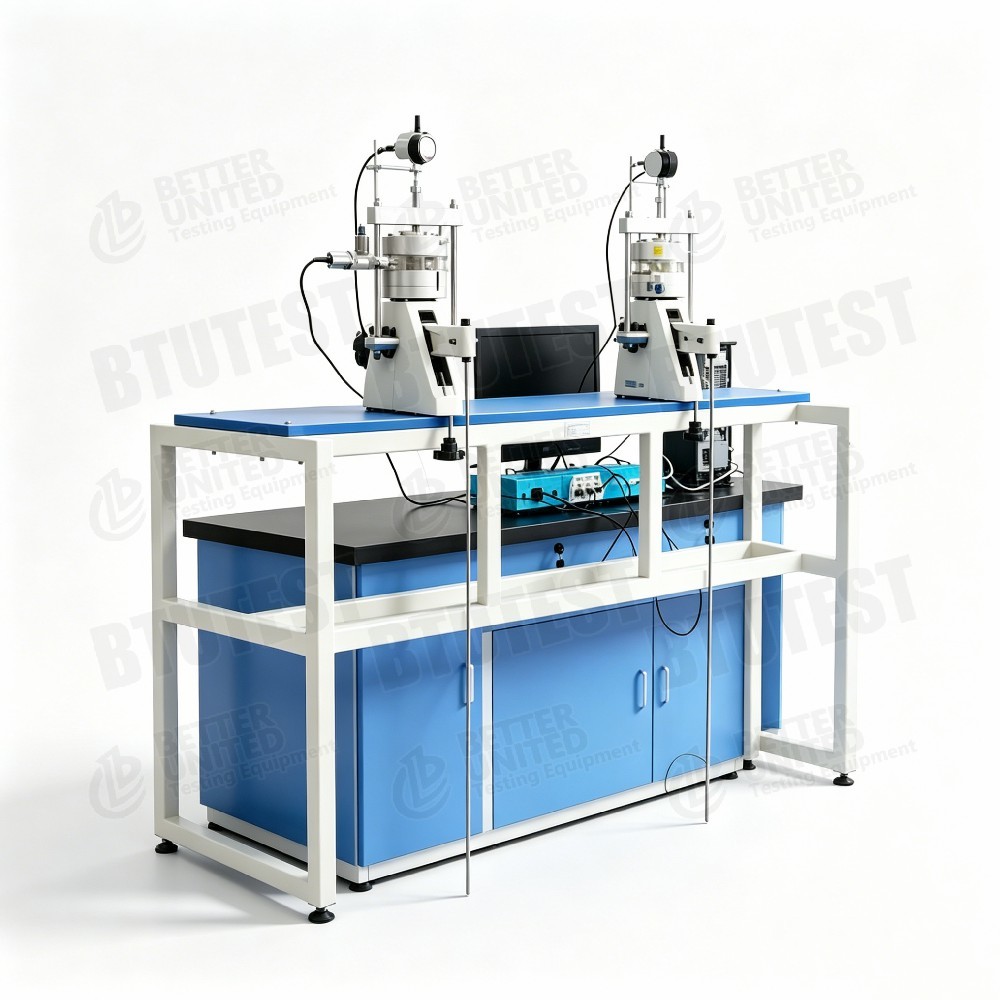

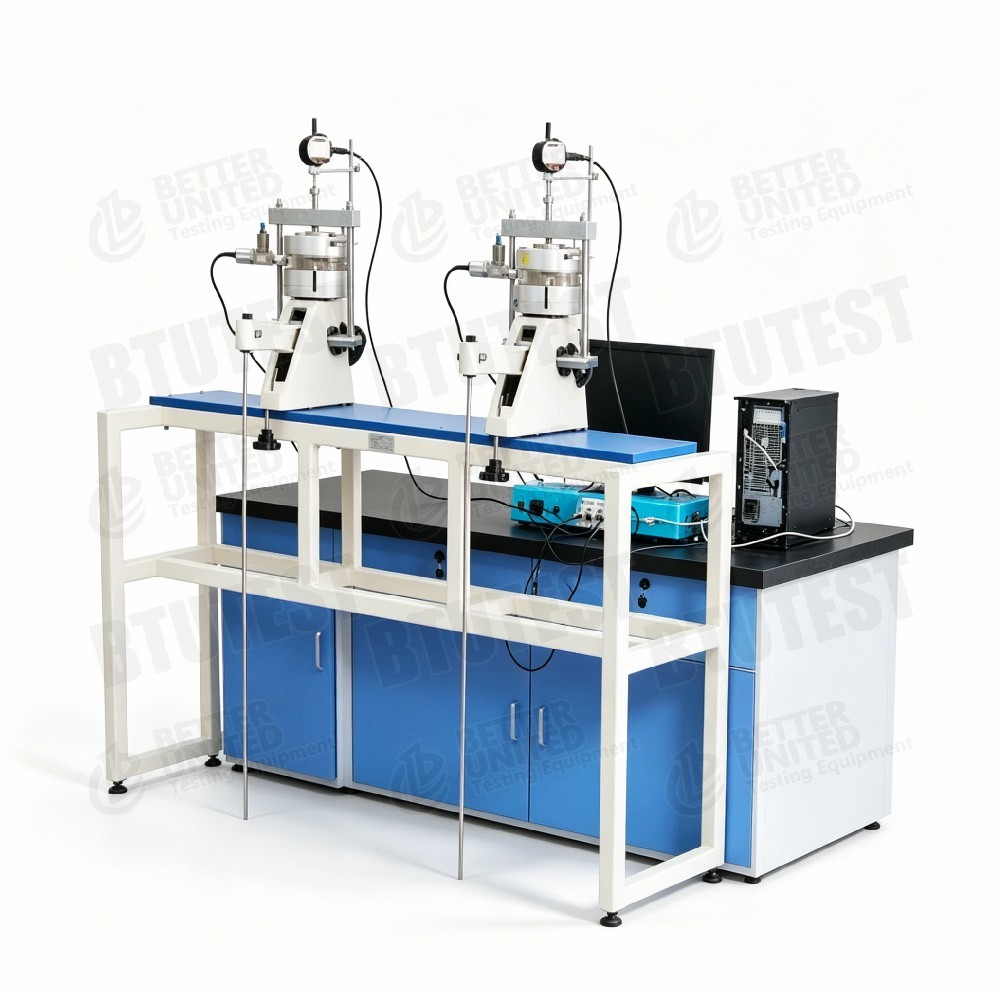

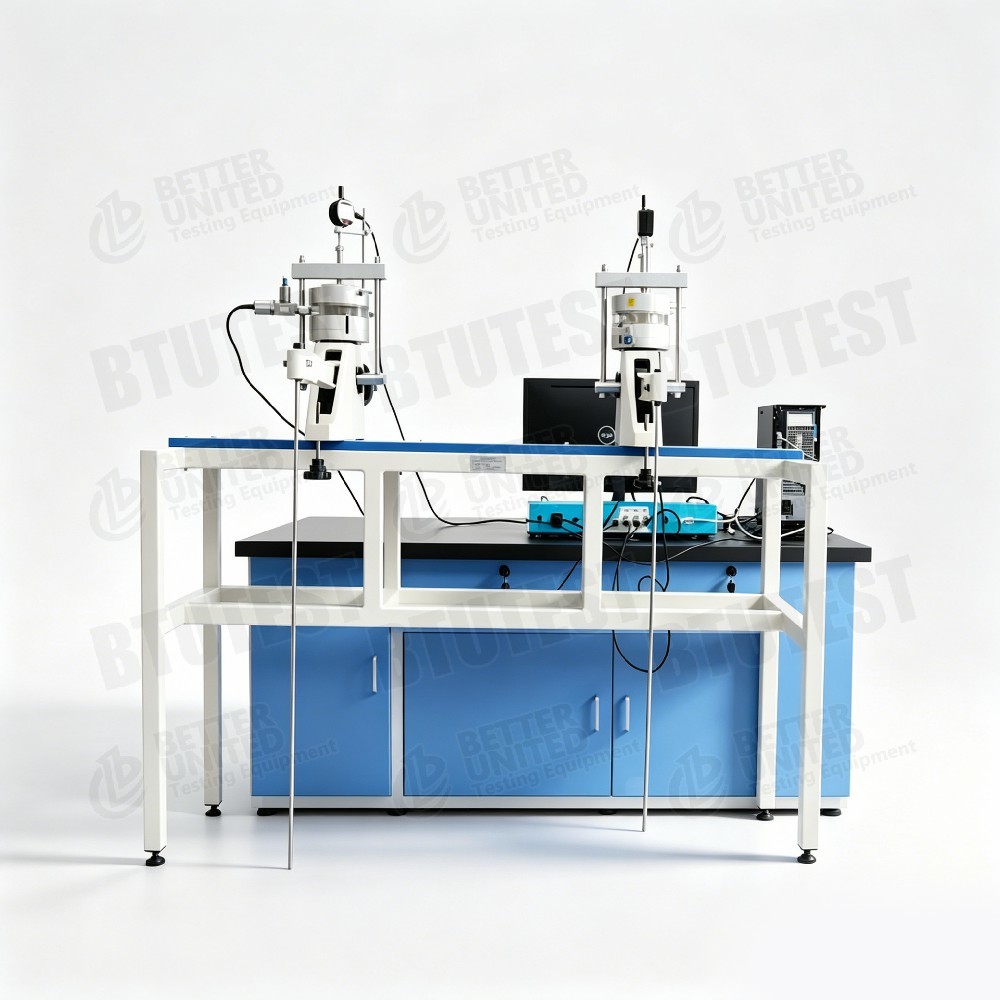

यह उपकरण एकको-कंसोलिडेशन उपकरण, मॉडलबीटीयू- एसटीसी-को, निर्धारित करने के लिए प्रयोग किया जाता हैआराम में पृथ्वी के दबाव का गुणांक (K0)Ø61.8 मिमी के व्यास के मिट्टी के नमूनों का। बिना किसी पार्श्व तनाव की स्थिति में पार्श्व दबाव को एक छिद्र दबाव मीटर (या पार्श्व दबाव सेंसर) का उपयोग करके मापा जाता है।यह मुख्य रूप से पार्श्व प्रतिबन्ध के तहत मिट्टी के संपीड़न विशेषताओं का अध्ययन करने के लिए प्रयोग किया जाता है, जो कि सेटलमेंट की गणना और मिट्टी के दबाव के विश्लेषण के लिए K0 मान प्रदान करता है।

प्रणाली का अवलोकन: KO समेकन यंत्र का उपयोग Ø61.8 मिमी मिट्टी के नमूनों के लिए आराम में पृथ्वी के दबाव के गुणांक को निर्धारित करने के लिए किया जाता है।पार्श्व दबाव एक छिद्र दबाव मीटर द्वारा मापा जा सकता है.

परीक्षण मानक (अंतर्राष्ट्रीय)

• एएसटीएम डी 2435(एक-आयामी समेकन के लिए K0 शर्तें प्राप्त की जा सकती हैं)
• एएसटीएम डी4186(सीआरएस समेकन ₹ K0 माप संभव है)
• एएसटीएम डी 4767(त्रिअक्षीय संपीड़न ️ K0 समेकन चरण)
• आईएसओ 17892-5(संयोजन परीक्षण)
• बीएस 1377-6(संयोजन परीक्षण)
• चीनी GB/T 50123‐2019(मिट्टी परीक्षण विधियों के लिए मानक में K0 परीक्षण शामिल है)

उपकरण पार्श्व दबाव माप, अक्षीय भार, विस्थापन माप आदि के लिए इन मानकों की आवश्यकताओं को पूरा कर सकता है।

विनिर्देश

नोटः स्क्रीनशॉट में अधिकतम अक्षीय दबाव, लोडिंग विधि (लिवर/सर्वो), पार्श्व दबाव सेंसर रेंज, सटीकता आदि निर्दिष्ट नहीं हैं।

विवरण

• K0 समेकन का सिद्धांतपूर्ण पार्श्व पकड़ (शून्य पार्श्व तनाव) के तहत, नमूने पर अक्षीय दबाव लगाया जाता है और पार्श्व दबाव मापा जाता है।
• नमूने का आकारव्यास 61.8 मिमी, ऊंचाई 40 मिमी (ऊंचाई से व्यास अनुपात ≈0)65, K0 समेकन परीक्षणों के लिए आम है) ।
• अक्षीय विस्थापन माप12.7 मिमी की रेंज, 0.01 मिमी (10 μm) का रिज़ॉल्यूशन, सटीक संपीड़न रिकॉर्डिंग की अनुमति देता है।
• दबाव सेल सीलनामित दबाव पर कोई रिसाव नहीं, आयतन परिवर्तन <0.20 मिलीलीटर (बहुत छोटा आयतन परिवर्तन, पार्श्व कठोरता सुनिश्चित करना) ।
• पार्श्व दबाव मापएक छिद्र दबाव मीटर का उपयोग करना (एक पार्श्व दबाव सेंसर या तरल दबाव सेंसर से जुड़ा हुआ) ।
• उपयुक्त सामग्रीसूक्ष्म अनाज वाली मिट्टी (मिट्टी, मिट्टीदार मिट्टी), जिसका उपयोग आमतौर पर संतृप्त मिट्टी के K0 निर्धारण के लिए किया जाता है।

आवेदन

• फाउंडेशन सेटलमेंट की गणनासामान्य रूप से समेकित और अतिसंयोजित मिट्टी (उदाहरण के लिए, K0 समेकन परीक्षण पद्धति) के स्थिरीकरण अनुमान के लिए K0 मानों का उपयोग किया जाता है।
• पृथ्वी के दबाव की गणनाआधारभूत दीवारों, तहखाने की दीवारों आदि पर आराम में पृथ्वी के दबाव की गणना के लिए K0 की आवश्यकता होती है।
• संरचनात्मक मॉडल पैरामीटर️ संशोधित कैम क्ले जैसे मॉडलों के लिए K0 पैरामीटर प्रदान करता है।
• प्रयोगशाला परीक्षणअनुसंधान संस्थान और विश्वविद्यालयों की मिट्टी यांत्रिकी प्रयोगशालाएं।
• संख्यात्मक मॉडल सत्यापनपरिमित तत्व मॉडल के कैलिब्रेशन के लिए प्रयोगशाला K0 मान प्रदान करता है।

लाभ

• विशिष्ट K0 समेकन- आराम में पृथ्वी के दबाव के गुणांक को मापने के लिए समर्पित डिजाइन, कॉम्पैक्ट संरचना।
• उच्च-सटीक विस्थापन माप0.01 मिमी का रिज़ॉल्यूशन, समेकन विरूपण सटीकता की आवश्यकताओं को पूरा करता है।
• अच्छी सीलिंगदबाव सेल वॉल्यूम परिवर्तन <0.20 मिली, पार्श्व प्रतिबन्ध सुनिश्चित करता है (लगभग शून्य पार्श्व तनाव) ।
• आसान संचालनपक्षीय दबाव को सीधे छिद्र दबाव मीटर से मापा जा सकता है।
• मानक नमूना आकारØ61.8 मिमी एक सामान्य आकार है, जो नमूना तैयार करने और तुलना करने में सुविधा प्रदान करता है।
• संगतताविभिन्न लोडिंग सिस्टम (लिवर, सर्वो, आदि, अलग से आपूर्ति करने के लिए) के साथ इस्तेमाल किया जा सकता है।

क्या चुनें?

इस उपकरण का चयन करें या परीक्षण आवश्यकताओं के आधार पर अन्य विन्यासों के साथ तुलना करेंः

प्रक्रिया प्रवाह

उदाहरण:मानक K0 समेकन परीक्षण (चरण भार, संतृप्त मिट्टी)

• नमूना तैयार करना
  • Ø61.8×40 मिमी की अंगूठी का उपयोग करके अबाधित या फिर से ढाले गए मिट्टी के नमूने को काटें।
  • संतृप्त (वैक्यूम या बैक प्रेशर संतृप्ति), प्रारंभिक पानी की मात्रा और घनत्व को मापें।

• नमूने की स्थापना
  • नमूने को K0 समेकनमीटर के दबाव सेल में ऊपर और नीचे छिद्रित पत्थरों के साथ रखें।
  • अक्षीय विस्थापन सेंसर (शून्य) स्थापित करें।
  • पार्श्व दबाव माप प्रणाली (पोरे दबाव मीटर या पार्श्व दबाव सेंसर) को कनेक्ट करें और दबाव सेल को हवा से बाहर निकालें।
  • दबाव सेल को लोडिंग फ्रेम में रखें (उदाहरण के लिए, एक अलग समेकन मीटर मुख्य फ्रेम) ।

• प्रारंभिक सीट दबाव लागू करें
  • एक छोटा अक्षीय दबाव लागू करें (जैसे, 5 kPa) और प्रारंभिक अक्षीय विस्थापन और पार्श्व दबाव रिकॉर्ड करें।

• सेट परीक्षण मापदंड
  • भार अनुक्रम (जैसे 25, 50, 100, 200, 400, 800 kPa) को परिभाषित करें।
  • प्रत्येक लोड चरण के लिए अवधि आम तौर पर 24 घंटे या जब तक समेकन स्थिर नहीं हो जाता (विस्थापन परिवर्तन <0.01 मिमी प्रति घंटे) ।
  • डेटा अधिग्रहण अंतराल सेट करें (उदाहरण के लिए, 0.1, 1, 10, 60 मिनट) ।

• परीक्षण प्रारंभ करें
  • पहला अक्षीय भार कदम लागू करें।
  • वास्तविक समय में अक्षीय विस्थापन और पार्श्व दबाव रिकॉर्ड करें।
  • प्रत्येक भार चरण में, अक्षीय विस्थापन स्थिर होने के बाद, पार्श्व दबाव दर्ज किया जाता है।

• K0 की गणना करें
  • प्रत्येक भार चरण के लिए, K0 = पार्श्व दबाव (σh) / अक्षीय दबाव (σv) ।
  • ग्राफ K0 बनाम σ_v वक्र।

• समाप्ति और विघटन
  • परीक्षण के बाद, लोड करें, नमूना निकालें।
  • दबाव सेल और सेंसर साफ करें।

• डेटा प्रसंस्करण
  • प्रत्येक भार चरण के लिए K0 मानों की गणना करें; औसत लें या प्रवृत्ति का विश्लेषण करें।
  • सामान्य रूप से समेकित मिट्टी के लिए, सत्यापन के लिए K0 ≈ 1 sin φ′ (जैकी के सूत्र) का उपयोग किया जा सकता है।
  • परीक्षण रिपोर्ट उत्पन्न करें.

यदि उपकरण एक के साथ जोड़ा जाता हैसर्वो लोडिंग सिस्टम, यह वास्तविक समय के पार्श्व दबाव अधिग्रहण के साथ सीआरएस या स्वचालित चरण लोडिंग कर सकता है, जिससे दक्षता में सुधार होता है।

सारांश:BTU-STC-KO Ø61.8×40 मिमी मिट्टी के नमूनों के विश्राम में पृथ्वी के दबाव के गुणांक को निर्धारित करने के लिए एक समर्पित K0 समेकन उपकरण है। इसमें 0 का अक्षीय विस्थापन संकल्प है।01 मिमी और एक अच्छी तरह से सील दबाव सेल (वॉल्यूम परिवर्तन <0.20 मिलीलीटर) एक छिद्र दबाव मीटर या एक पार्श्व दबाव सेंसर के माध्यम से मापा जाता है। यह नींव जमाव गणना, मिट्टी दबाव विश्लेषण,और घटक मॉडल पैरामीटर निर्धारणध्यान दें कि लोडिंग सिस्टम (उदाहरण के लिए, एक समेकित लोड फ्रेम) को अलग से आपूर्ति की जानी चाहिए; यदि उच्च-सटीक स्वचालित लोडिंग की आवश्यकता है, तो एक सर्वो सिस्टम जोड़ा जा सकता है।उपकरण केवल बारीक अनाज वाली मिट्टी के लिए डिज़ाइन किया गया है, एक निश्चित नमूना आकार के साथ।
