उत्पाद विवरण

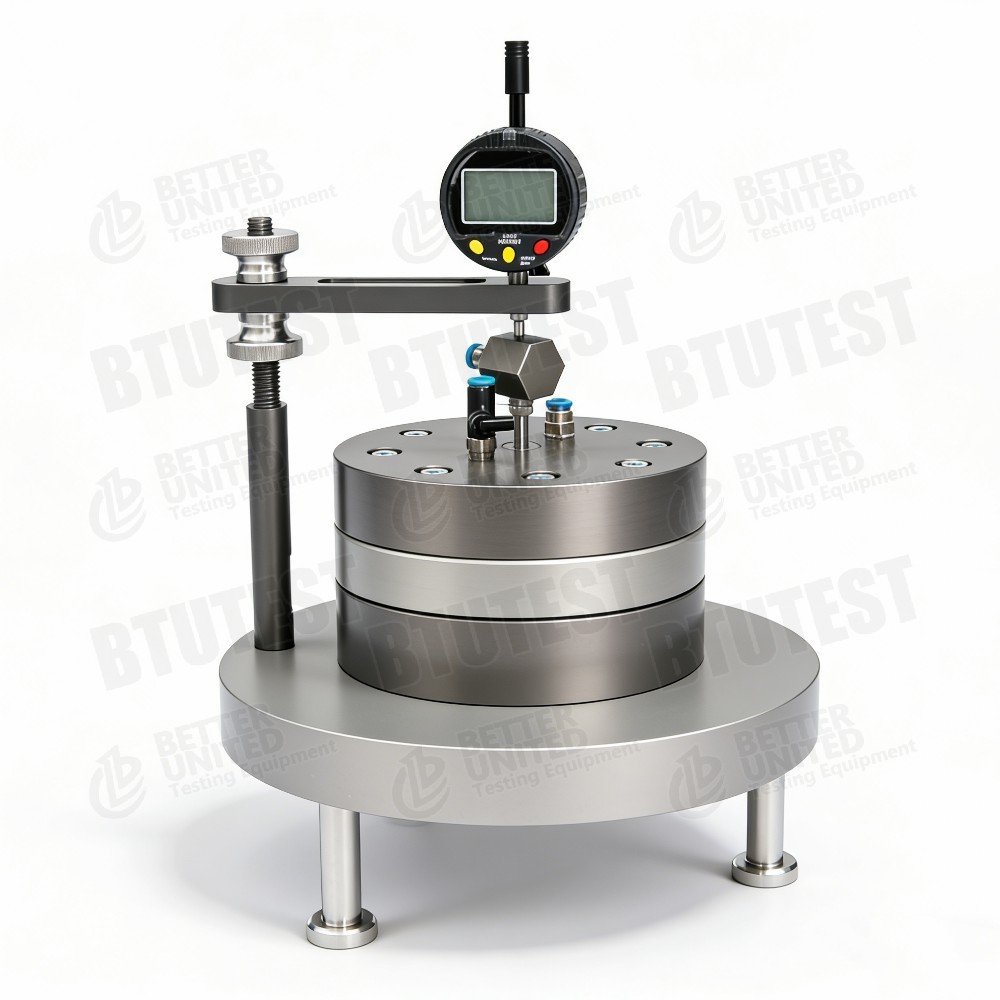

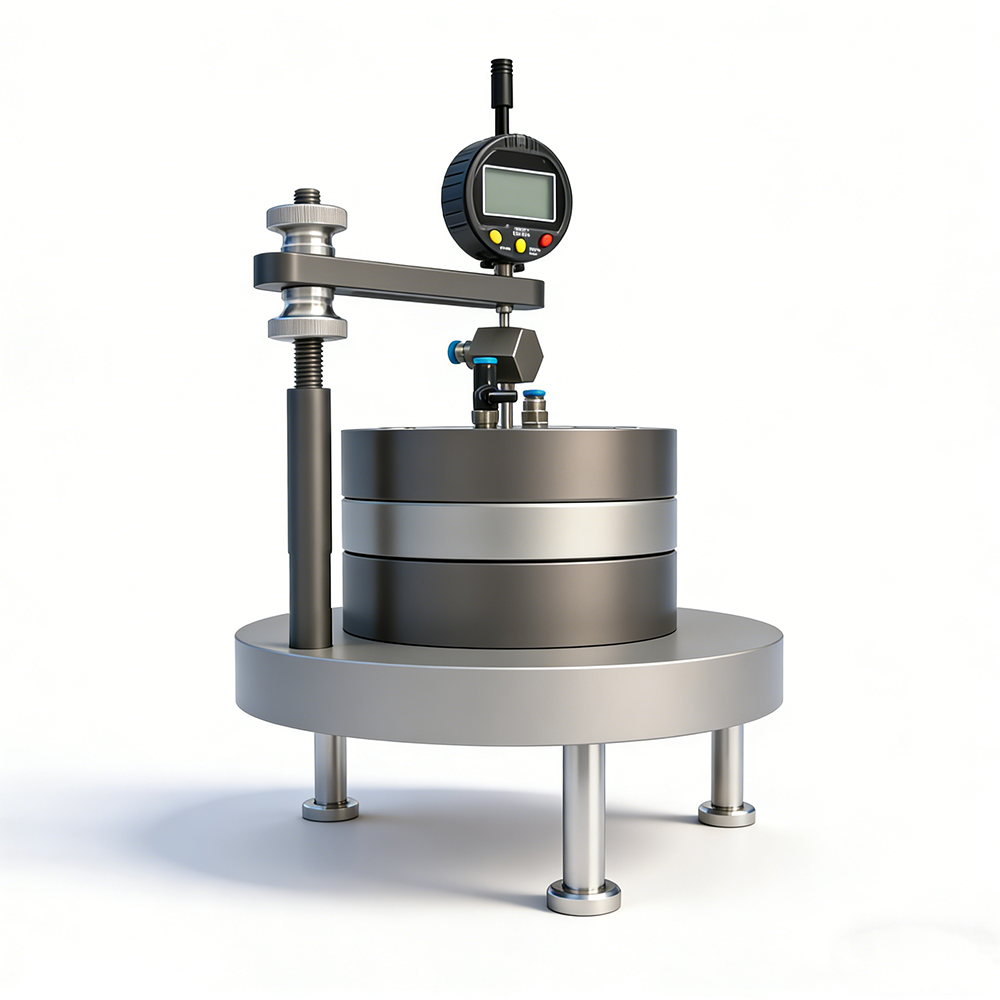

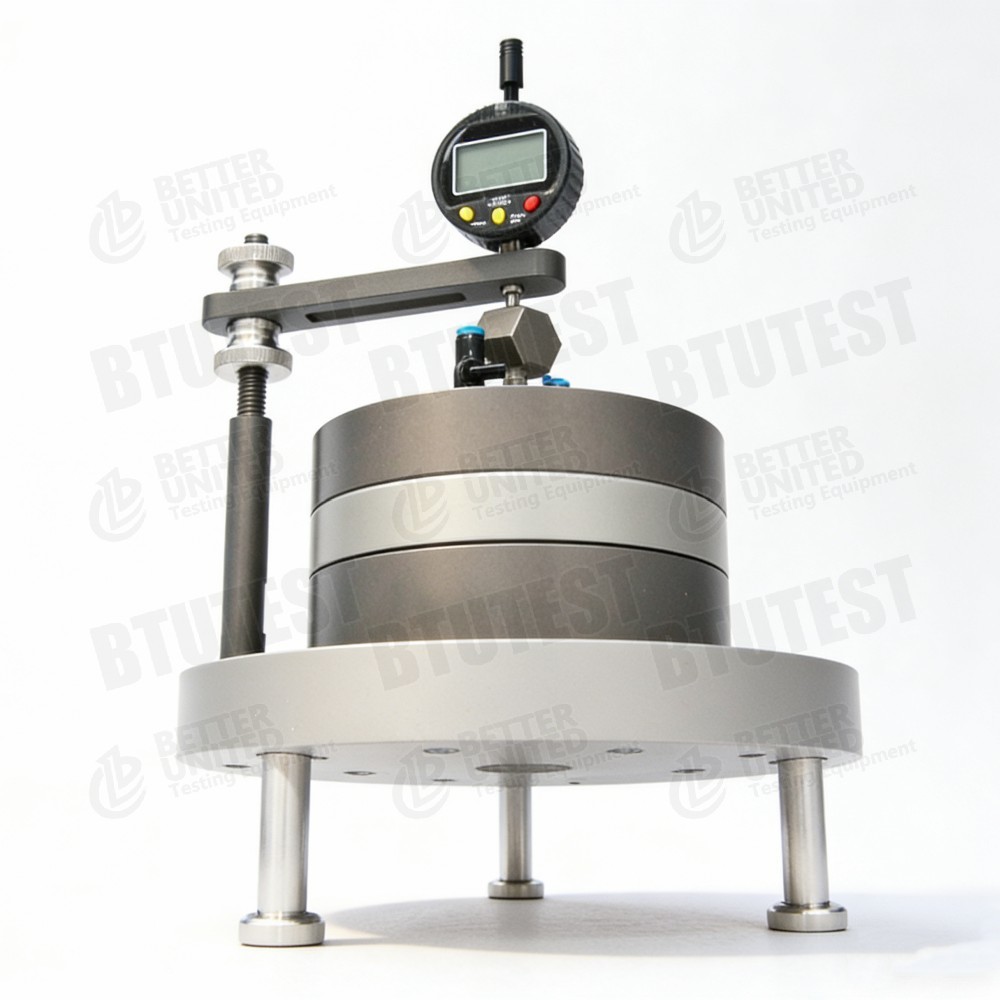

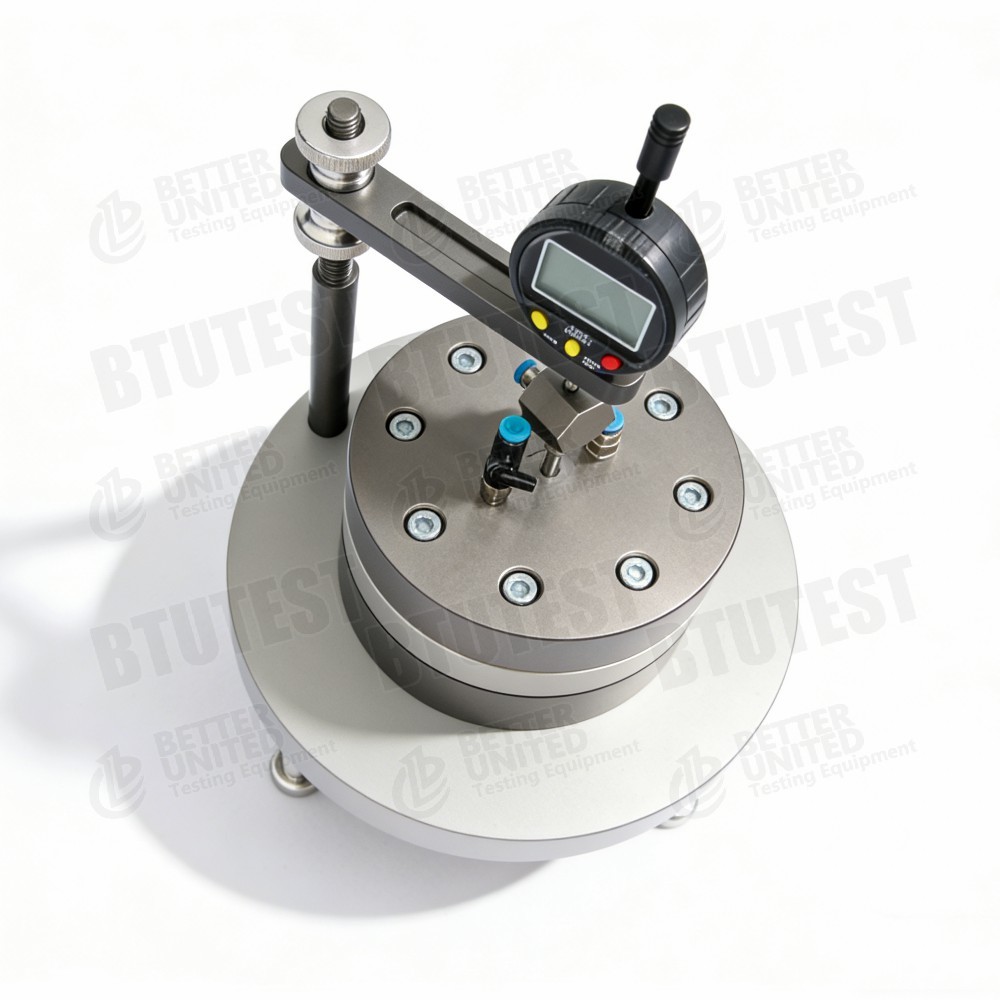

रोवे समेकन यंत्र
मॉडलबीटीयू- आरसीए-1
विवरण
यह उपकरण एकरोवे समेकन यंत्र, मॉडलबीटीयू- आरसीए-1, रोवे प्रकार के समेकन सेल का उपयोग करके, यह विभिन्न समेकन परीक्षण कर सकता है, जिसमें मानक समेकन (चरण लोडिंग-अनलोडिंग), सीआरएस (निरंतर तनाव दर),सीआरएल (निरंतर लोडिंग दर)मुख्य विशेषताएंः एक वैकल्पिक समेकन-पारगम्यता मॉड्यूल
- नमूने का आकारः Φ61.8 मिमी (मानक काटने की अंगूठी)
- अक्षीय और प्रति-दबाव दबाव/वॉल्यूम नियंत्रकों (2 एमपीए / 200 सीसी), सटीकता ± 0.1% एफएस, बंद-लूप माइक्रोप्रोसेसर नियंत्रण द्वारा लागू किया जाता है पानी के दबाव को 1 kPa तक
- 16 कुंजी के अंतर्निहित झिल्ली कीबोर्ड के साथ नियंत्रक (गैर स्पर्श), दबाव नियंत्रण, वॉल्यूम नियंत्रण, रैखिक लोडिंग आदि का समर्थन करता है।
- वॉल्यूम परिवर्तन माप और 1 मिमी3 (0.001 सीसी) तक प्रदर्शित, सटीकता ±0.01 मिलीलीटर
- छिद्र दबाव सेंसरः 2 एमपीए, सटीकता ±0.1% एफएस, संकल्प 1 kPa
- ऊर्ध्वाधर विस्थापन सेंसरः रेंज 0-12.7 मिमी, सटीकता 0.01 मिमी, अपने एलसीडी के साथ (इन / मिमी चयन योग्य), शून्य बटन, सिक्का सेल या अधिग्रहण प्रणाली द्वारा संचालित
- कंप्यूटर आधारित डेटा अधिग्रहण और नियंत्रण सॉफ्टवेयर (AdvancedGeoLAB-Rowe Consolidation Software) के साथ दिया गया, जो बैक प्रेशर संतृप्ति, चरण लोड समेकन, सीआरएस, सीआरएल,वास्तविक समय में छिद्र दबाव माप के साथ लंबी अवधि के फिसलन समेकन; पोस्ट प्रोसेसिंग मॉड्यूल स्वचालित रूप से av, Es, Cv, Pc आदि की गणना करता है, और समय वक्रों, लॉग-टाइम वक्रों, e-p वक्रों, e-lg p वक्रों, H-P वक्रों, आदि का वर्गमूल प्लॉट करता है।
परीक्षण मानक (अंतर्राष्ट्रीय)
- एएसटीएम डी 2435(मिट्टी का एक आयामी समेकन)
- एएसटीएम डी4186(तनाव समेकन की निरंतर दर ₹ CRS)
- एएसटीएम डी 4546(लोड-अनलोड-रीलोड समेकन)
- एएसटीएम डी 4767(त्रिअक्षीय संपीड़न ⇒ विपरीत दबाव संतृप्ति सिद्धांत समान)
- ASTM D5084(प्रवाहशीलता परीक्षण ️ समेकन-प्रवाहशीलता मॉड्यूल के अनुरूप)
- आईएसओ 17892-5(संयोजन परीक्षण)
- बीएस 1377-6(संयोजन परीक्षण)
उपकरण लोडिंग, प्रति दबाव संतृप्ति, छिद्र दबाव माप, सीआरएस/सीआरएल आदि के लिए इन मानकों की आवश्यकताओं को पूरा कर सकता है।
विनिर्देश
| पैरामीटर |
विनिर्देश |
| मॉडल |
BTU-RCA-1 |
| साधन का नाम |
रोवे समेकन यंत्र |
| पंक्ति समेकन कक्ष |
नमूने का आकार Φ61.8 मिमी |
| अक्षीय और प्रतिकूल दबाव |
अधिकतम दबाव 2 एमपीए, सटीकता ±0.1% एफएस, बंद-लूप माइक्रोप्रोसेसर नियंत्रण 1 केपीए तक |
| दबाव/वॉल्यूम नियंत्रक |
प्रत्येकः 2 एमपीए / 200 सीसी; अंतर्निहित 16 कुंजी झिल्ली कीबोर्ड; वॉल्यूम रिज़ॉल्यूशन 1 मिमी 3 (0.001 सीसी), सटीकता ± 0.01 मिलीलीटर; यूएसबी पोर्ट |
| छिद्र दबाव सेंसर |
2 एमपीए, सटीकता ±0.1% एफएस, संकल्प 1 केपीए |
| ऊर्ध्वाधर विस्थापन सेंसर |
रेंज 0-12.7 मिमी, सटीकता 0.01 मिमी, खुद का एलसीडी, शून्य बटन, बैटरी या सिस्टम पावर |
| सॉफ्टवेयर |
AdvancedGeoLAB-Rowe Consolidation Software (डेटा लॉगर शामिल है); बैक प्रेशर संतृप्ति, चरण लोडिंग, CRS, CRL,लंबे समय तक रेंगने की मजबूती (वास्तविक समय में छिद्र दबाव) और पोस्ट-प्रोसेसिंग |
| पोस्ट प्रोसेसिंग आउटपुट |
av, Es, Cv, Pc की गणना करता है; समय वक्रों, लॉग-टाइम वक्रों, e-p वक्रों, e-lg p वक्रों, H-P वक्रों आदि का वर्गमूल प्लॉट करता है। |
| वैकल्पिक |
समेकन-पारगम्यता मॉड्यूल |
विवरण
- पंक्ति समेकन कक्षएक प्रकार का समान अक्षीय तनाव समेकन-मापक जो हाइड्रोलिक या वायवीय साधनों के माध्यम से अक्षीय दबाव लागू करता है, जिससे तनाव का अधिक समान वितरण और साइडवॉल घर्षण कम होता है।उच्च-सटीक समेकन परीक्षणों के लिए उपयुक्त.
- दोहरे दबाव/वॉल्यूम नियंत्रकअक्षीय दबाव और प्रतिकूल दबाव (या छिद्र दबाव मापने) लागू करने के लिए प्रयोग किया जाता है। प्रत्येक नियंत्रक स्वतंत्र है, 200 सीसी की मात्रा क्षमता के साथ, संकल्प 0.001 सीसी,दबाव और मात्रा के परिवर्तनों के सटीक नियंत्रण के लिए सक्षम करने के लिए प्रति दबाव संतृप्ति, सीआरएस, सीआरएल और पारगम्यता परीक्षण।
- बंद-लूप माइक्रोप्रोसेसर नियंत्रणपानी के दबाव को नियंत्रित करने की सटीकता 1 kPa तक, जो कि पारंपरिक समेकन मापकों से बहुत बेहतर है।
- वास्तविक समय में छिद्र दबाव मापसीआरएस परीक्षणों और प्रभावी तनाव विश्लेषण में सीवी गणना के लिए उपयोग किए जाने वाले समेकन के दौरान छिद्रों के पानी के दबाव की निरंतर निगरानी करता है।
- उच्च-सटीक विस्थापन माप∙ 0.01 मिमी का रिज़ॉल्यूशन, आसान साइट पर कैलिब्रेशन के लिए अपने स्वयं के एलसीडी के साथ।
- बहु-कार्यात्मक परीक्षणचरण लोडिंग, सीआरएस, सीआरएल, स्लीप, बैक प्रेशर संतृप्ति और वैकल्पिक समेकन पारगम्यता का समर्थन करता है।
- शक्तिशाली सॉफ्टवेयरपूर्ण स्वचालित परीक्षण नियंत्रण, वास्तविक समय वक्र प्रदर्शन, समेकन मापदंडों की स्वचालित गणना और विभिन्न मानक वक्रों का ग्राफ।
- वैकल्पिक समेकन-पारगम्यता मॉड्यूलk-e संबंध का अध्ययन करने के लिए समेकन के दौरान पारगम्यता गुणांक के माप की अनुमति देता है।
आवेदन
- उच्च-सटीक समेकन परीक्षणयह नरम मिट्टी जैसे बारीक अनाज वाली मिट्टी के संपीड़न विशेषताओं और समेकन मापदंडों का अध्ययन करने के लिए उपयुक्त है।
- बैक प्रेशर संतृप्ति समेकनकम पारगम्यता वाली मिट्टी के लिए, सटीक समेकन मापदंड प्राप्त करने के लिए संतृप्ति में सुधार करता है।
- सीआरएस त्वरित समेकनपरीक्षण समय बचाता है, बैच परीक्षण के लिए उपयुक्त है।
- दीर्घकालिक क्रिलमिट्टी के द्वितीयक स्थिरीकरण व्यवहार का अध्ययन।
- समेकन-पारगम्यता युग्मन(वैकल्पिक) संपीड़न के दौरान पारगम्यता में परिवर्तन का अध्ययन।
- अनुसंधान और शिक्षणविश्वविद्यालयों और अनुसंधान संस्थानों में उन्नत समेकन अनुसंधान।
लाभ
- उच्च-सटीक दबाव नियंत्रणपानी के दबाव को नियंत्रित करने की सटीकता 1 kPa, वॉल्यूम रिज़ॉल्यूशन 0.001 cc, पारंपरिक consolidometers से बहुत बेहतर है।
- रोव सेलकम साइडवॉल घर्षण, समान तनाव वितरण, अधिक विश्वसनीय परिणाम।
- दोहरे दबाव/वॉल्यूम नियंत्रकअक्षीय दबाव, प्रति-दबाव या वॉल्यूम परिवर्तन को माप सकता है।
- कई परीक्षण मोडचरण लोड, सीआरएस, सीआरएल, क्रॉप, बैक प्रेशर संतृप्ति, पारगम्यता (वैकल्पिक)
- वास्तविक समय में छिद्र दबाव मापप्रभावी तनाव विश्लेषण और सीवी गणना की सुविधा देता है।
- पूर्ण स्वचालित सॉफ्टवेयरस्वचालित नियंत्रण, अधिग्रहण, गणना और प्लॉटिंग, मानव त्रुटि को कम करना।
- सुविधाजनक नियंत्रक संचालनअंतर्निहित झिल्ली कीबोर्ड कंप्यूटर के बिना स्टैंड-अलोन ऑपरेशन की अनुमति देता है।
- लागत प्रभावीपारंपरिक त्रि-अक्षीय समेकन प्रणालियों की तुलना में, रोवे समेकन मीटर कम लागत पर समान कार्यक्षमता प्रदान करता है।
क्या चुनें?
इस उपकरण का चयन करें या परीक्षण आवश्यकताओं के आधार पर अन्य मॉडल के साथ तुलना करेंः
| आवश्यकता |
सिफारिश |
कारण |
| उच्च-सटीकता समेकन परीक्षण की आवश्यकता (अनुसंधान ग्रेड) |
बहुत उपयुक्त |
दबाव नियंत्रण 1 kPa, आयतन 0.001 cc |
| आवश्यक प्रति-दबाव संतृप्ति (कम पारगम्यता वाली मिट्टी) |
मानक प्रति-दबाव कार्य |
2 एमपीए प्रति दबाव |
| सीआरएस या सीआरएल समेकन की आवश्यकता |
समर्थित |
मानक विशेषताएं |
| जरूरत दीर्घकालिक रेंगने + छिद्र दबाव माप |
समर्थित |
वास्तविक समय में छिद्र दबाव |
| आवश्यकता समेकन-पारगम्यता युग्मन |
वैकल्पिक पारगम्यता मॉड्यूल |
उपलब्ध |
| केवल नियमित चरण लोडिंग समेकन (कोई उच्च परिशुद्धता की आवश्यकता नहीं) |
एक मानक समेकनमीटर (कम लागत) पर विचार करें |
इस मॉडल में अतिरिक्त क्षमता है |
| अधिक नमूना आकार की आवश्यकता है (जैसे Ø100 मिमी) |
उपलब्ध नहीं; कस्टम या अन्य मॉडल की आवश्यकता है |
केवल Ø61.8 मिमी का समर्थन करता है |
| उच्च दबाव की आवश्यकता (>2 एमपीए) |
इस मॉडल का चयन न करें; उच्च दबाव नियंत्रक का चयन करें |
अधिकतम 2 एमपीए है |
| सीमित बजट लेकिन फिर भी अच्छी सटीकता की आवश्यकता है |
प्रति-दबाव के बिना एक बुनियादी Rowe consolidometer पर विचार करें |
लागत कम करना |
प्रक्रिया प्रवाह
उदाहरण:प्रति-दबाव संतृप्ति + सीआरएस समेकन परीक्षण
- नमूना तैयार करना
- Ø61.8 मिमी की अंगूठी का उपयोग करके अबाधित या पुनः ढाला हुआ नमूना काटें; ऊंचाई आमतौर पर 20 मिमी या 40 मिमी (कोशिका की ऊंचाई के आधार पर) ।
- आरंभिक जल सामग्री और घनत्व को मापें।
- नमूने की स्थापना
- नमूने को रोवे समेकन कक्ष में रखें, ऊपर और नीचे छिद्रित पत्थर और फिल्टर पेपर के साथ।
- छिद्र दबाव सेंसर को नमूने के नीचे (या ऊपर) से जोड़ें।
- अक्षीय दबाव नियामक और प्रति दबाव नियामक को कनेक्ट करें (यदि प्रति दबाव संतृप्ति की आवश्यकता है) ।
- ऊर्ध्वाधर विस्थापन सेंसर (शून्य) स्थापित करें।
- बैक प्रेशर संतृप्ति
- एक छोटे प्रभावी तनाव (जैसे, 5 kPa) को लागू करते हुए बैक प्रेशर रेगुलेटर के माध्यम से प्रति दबाव (जैसे, 200 kPa) लागू करें।
- छिद्र दबाव प्रतिक्रिया की निगरानी करें और बी-मूल्य की गणना करें; जब बी ≥ 0.95, संतृप्ति पूर्ण है।
- सीआरएस परीक्षण पैरामीटर सेट करें
- सॉफ़्टवेयर में, ¢CRS समेकन मॉड्यूल ¢ चुनें.
- एक स्थिर तनाव दर (जैसे, 0.01 मिमी/मिनट) सेट करें।
- अधिकतम अक्षीय तनाव (जैसे, 20%) या अधिकतम अक्षीय दबाव (2 एमपीए) सेट करें।
- डेटा अधिग्रहण अंतराल सेट करें (जैसे, 1 सेकंड) ।
- सीआरएस समेकन प्रारंभ करें
- अक्षीय दबाव नियंत्रक एक स्थिर दर पर नमूना को संपीड़ित करता है।
- सॉफ्टवेयर अक्षीय बल, अक्षीय विस्थापन, छिद्र दबाव और समय को वास्तविक समय में रिकॉर्ड करता है।
- तन्यता-तन्यता वक्र और छिद्र दबाव-तन्यता वक्र को चित्रित करता है।
- रोक की स्थिति
- पूर्व निर्धारित तनाव या अधिकतम दबाव तक पहुँचने पर स्वचालित रूप से बंद हो जाता है।
- विघटन और सफाई
- दबाव को उतारें, दबाव को छोड़ें, नमूना निकालें, वजन करें और अंतिम पानी की मात्रा को मापने के लिए सूखें।
- सेल, छिद्रित पत्थर और सेंसर साफ करें।
- डेटा प्रसंस्करण
- सीआरएस सिद्धांत के आधार पर, सॉफ्टवेयर स्वचालित रूप से गणना करता हैः
- छिद्रों के दबाव और लोड दर से समेकन गुणांक (Cv)
- संपीड़न सूचकांक (Cc), रिबाउंड सूचकांक (Cs)
- प्री-कंसोलिडेशन दबाव (पीसी)
- पारगम्यता गुणांक (k) (अप्रत्यक्ष)
- ग्राफ e-lg p वक्र, Cv-σ′ वक्र, आदि
- परीक्षण रिपोर्ट उत्पन्न करता है।
चरण-लोडिंग समेकन के लिए: लोड अनुक्रम सेट करें (जैसे, 25, 50, 100, 200, 400, 800 kPa); प्रत्येक लोड चरण में, समय के साथ विस्थापन और छिद्र दबाव रिकॉर्ड करें; सॉफ्टवेयर Cv, av, आदि की गणना करता है।
क्रॉप समेकन के लिए: माध्यमिक समेकन गुणांक Cα का विश्लेषण करने के लिए निरंतर भार और रिकॉर्ड विस्थापन और छिद्र दबाव को लंबे समय तक लागू करें।
पारगम्यता परीक्षण के लिए (वैकल्पिक): समेकन के बाद या एक विशिष्ट भार चरण पर, निकासी वाल्व बंद करें, एक निरंतर सिर अंतर लागू करें, प्रवाह दर को मापें, और पारगम्यता गुणांक की गणना करें।
सारांश:BTU-RCA-1 Rowe समेकन उपकरण एक उच्च-सटीक, बहु-कार्यात्मक समेकन परीक्षण उपकरण है। यह एक Rowe-प्रकार सेल और दोहरे दबाव/वॉल्यूम नियंत्रकों का उपयोग करता है,बैक प्रेशर संतृप्ति का समर्थन करना, सीआरएस, सीआरएल, चरण भार, रेंगना, और वैकल्पिक पारगम्यता परीक्षण। दबाव नियंत्रण सटीकता 1 kPa, वॉल्यूम संकल्प 0.001 सीसी है, पूरी तरह से स्वचालित सॉफ्टवेयर के साथ।यह बारीक अनाज वाली मिट्टी के उन्नत समेकन अध्ययन के लिए उपयुक्त हैविशेष रूप से उच्च परिशुद्धता की मांग करने वाली अनुसंधान परियोजनाओं के लिए, अधिकतम दबाव (2 एमपीए) और नमूना आकार (केवल Ø61.8 मिमी) पर ध्यान दें; यदि उच्च दबाव या बड़े नमूनों की आवश्यकता होती है,अन्य उपकरणों पर विचार किया जाना चाहिए.
