तनाव-नियंत्रित लोडिंग समेकन उपकरण

उत्पाद विवरण

तनाव-नियंत्रित लोडिंग समेकन उपकरण

नमूनाबीटीयू-एसटीसी-1एस

विवरण

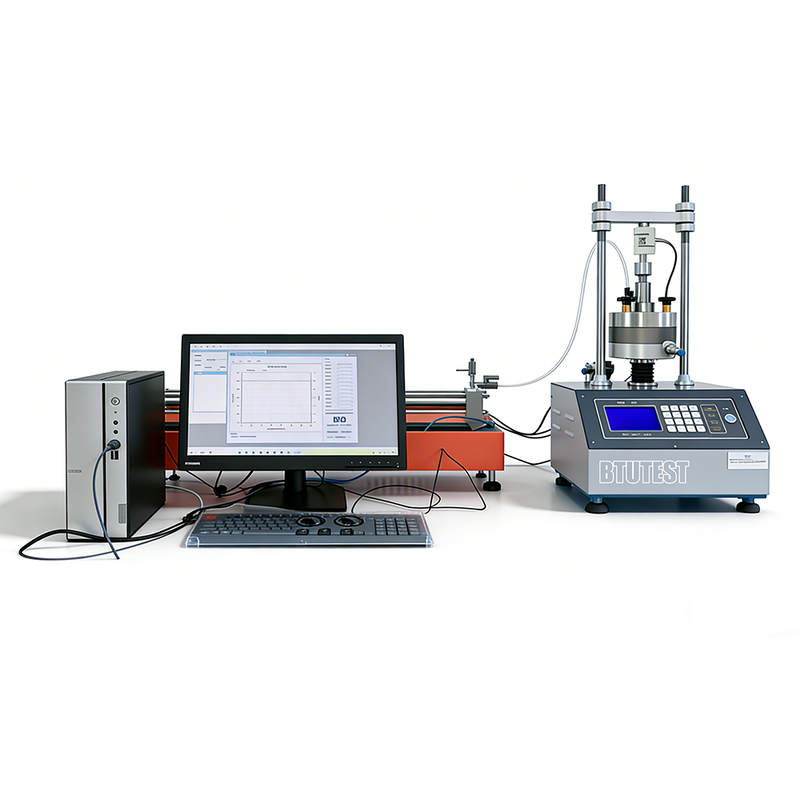

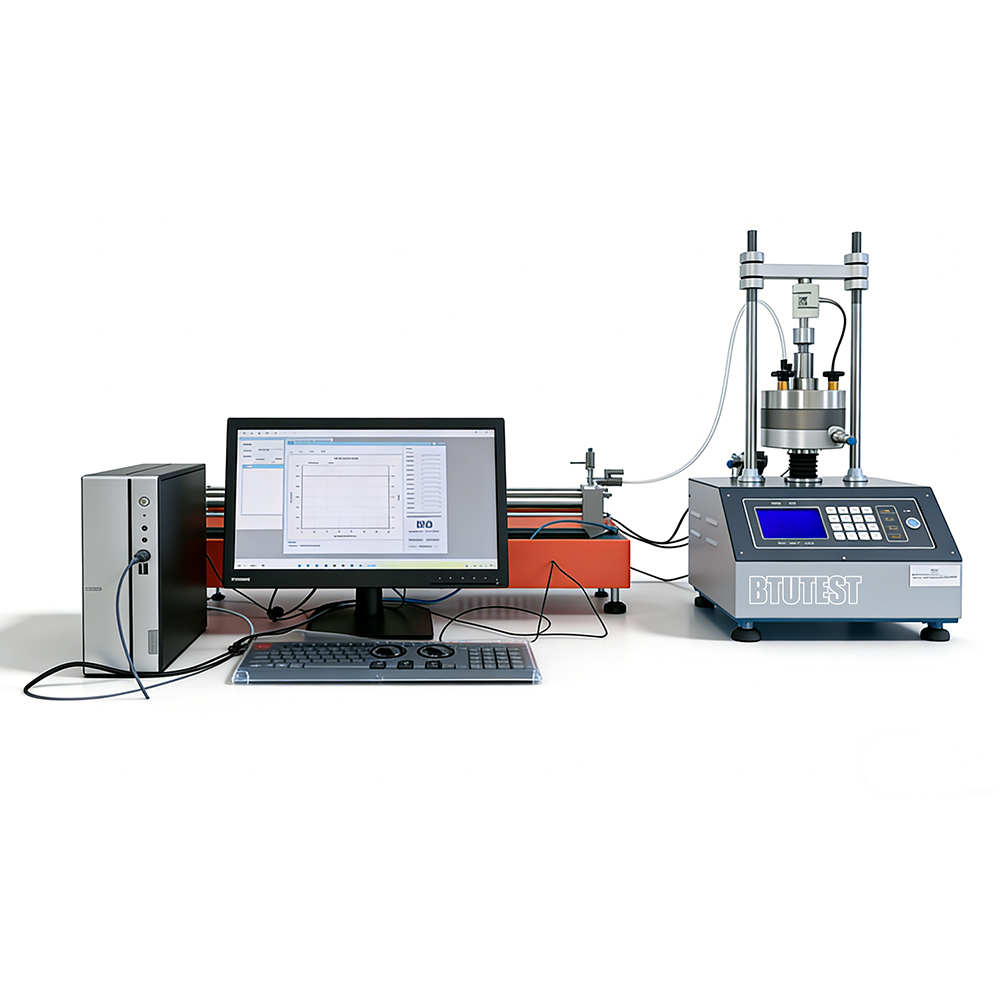

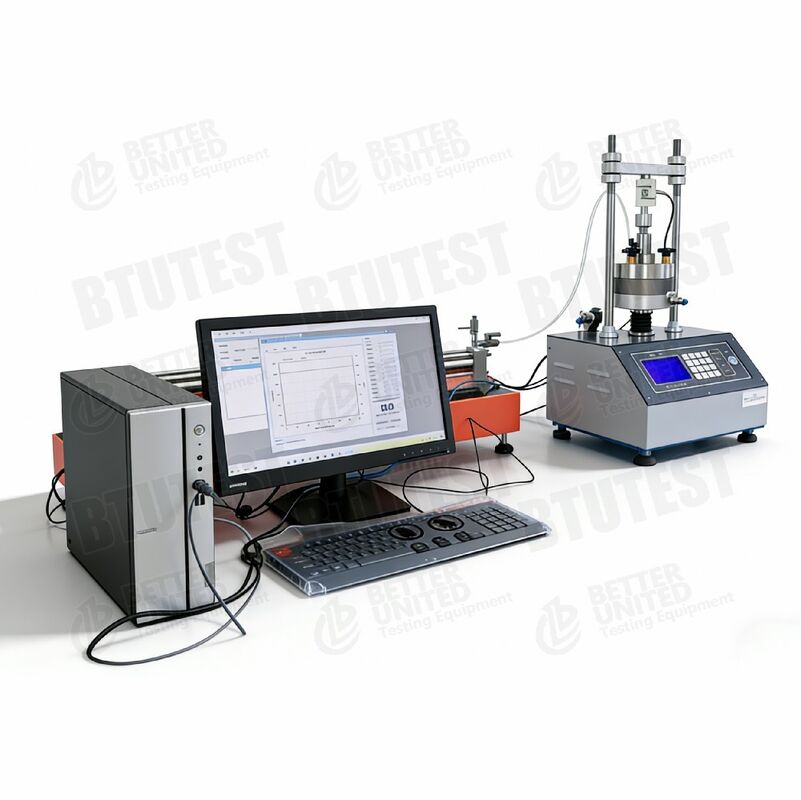

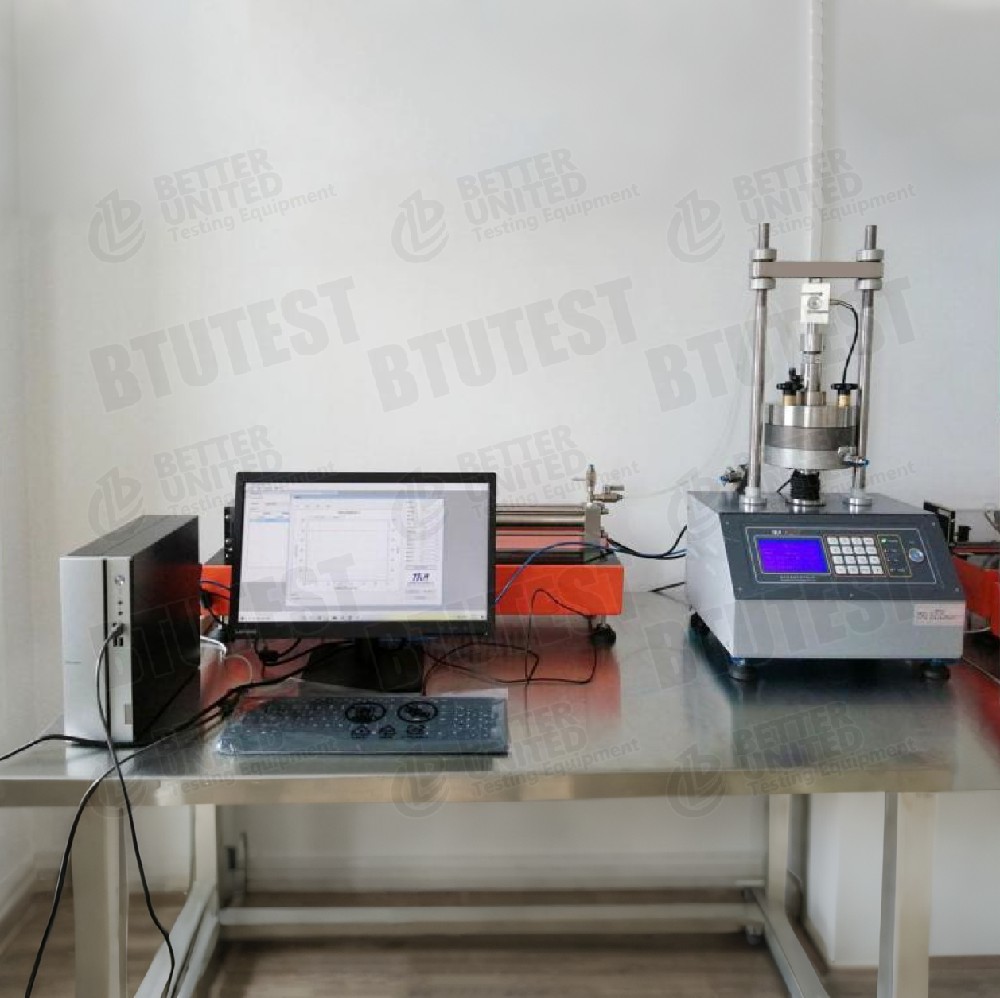

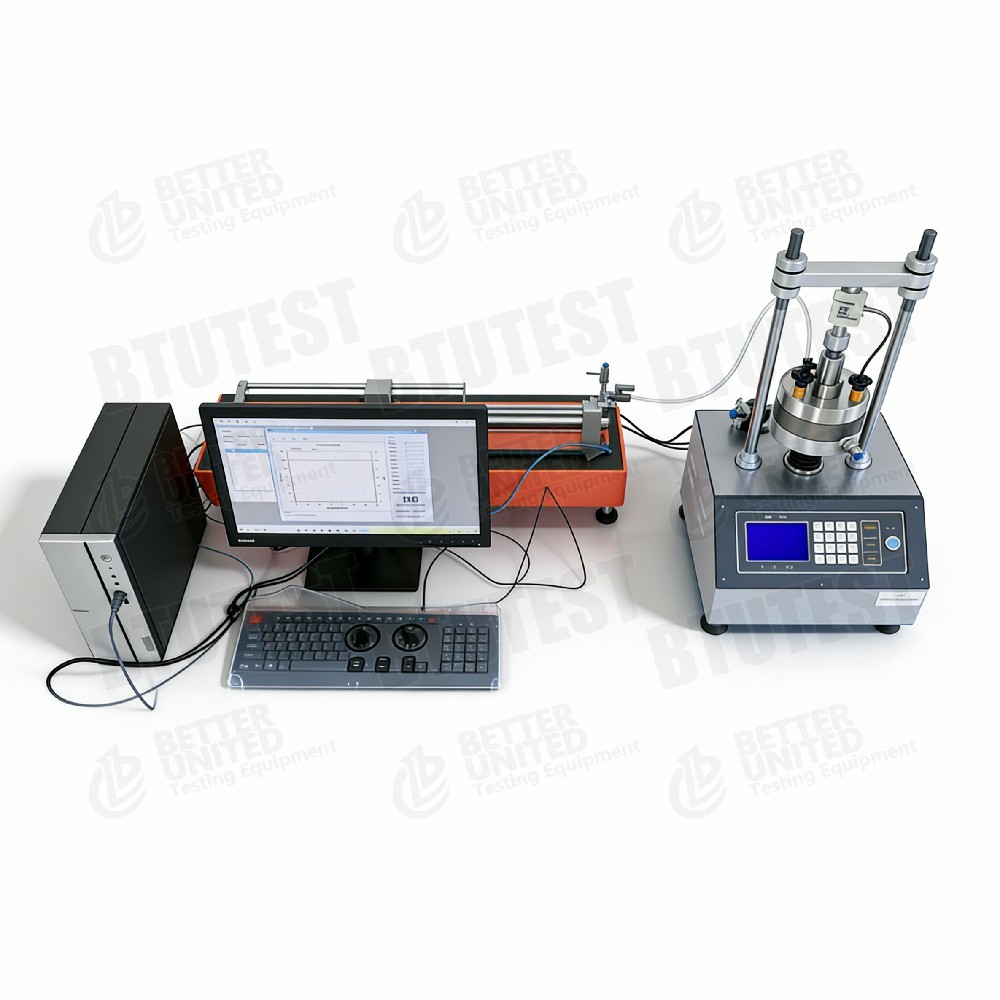

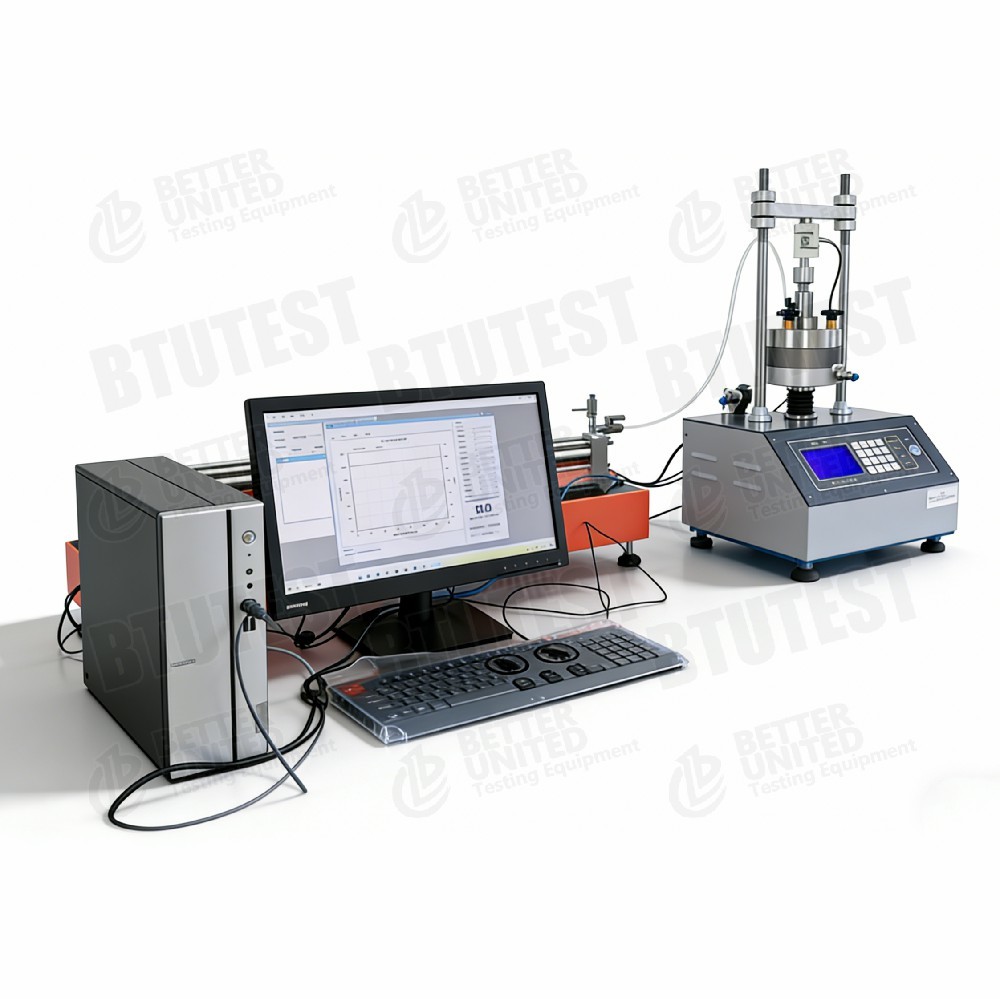

यह उपकरण एक हैतनाव-नियंत्रित लोडिंग समेकन उपकरण(तनाव की निरंतर दर - सीआरएस), मॉडलबीटीयू-एसटीसी-1एस, वास्तविक समय छिद्र दबाव माप के साथ तनाव-नियंत्रित लोडिंग समेकन परीक्षण (सीआरएस) करने के लिए उपयोग किया जाता है। मुख्य विशेषताएं:

• नमूना आकार: Φ61.8×H20 मिमी और Φ61.8×H40 मिमी
• लोड फ़्रेम: अधिकतम अक्षीय बल 10 kN, अंतर्निर्मित 4-चैनल डेटा लॉगर
• लोड सेल: 0‑10 kN, सटीकता ±0.1% FS
• छिद्र दबाव सेंसर: 0‑3.2 एमपीए (सटीकता नहीं बताई गई है, ±0.1% एफएस माना गया है)
• कंप्यूटर आधारित डेटा अधिग्रहण और नियंत्रण सॉफ़्टवेयर के साथ आपूर्ति की गई

परीक्षण मानक (अंतर्राष्ट्रीय)

• एएसटीएम डी4186(तनाव समेकन की निरंतर दर - सीआरएस)
• एएसटीएम डी2435(एक-आयामी समेकन - सीआरएस एक व्युत्पन्न विधि है)
• एएसटीएम डी4546(लोड-अनलोड-रीलोड समेकन)
• आईएसओ 17892‑5(समेकन परीक्षण)
• बीएस 1377‑6(समेकन परीक्षण)

उपकरण लोडिंग, विस्थापन माप, छिद्र दबाव निगरानी आदि के लिए इन मानकों की आवश्यकताओं को पूरा कर सकता है।

विनिर्देश

> नोट: लोडिंग दर सीमा, विस्थापन स्ट्रोक, आदि निर्दिष्ट नहीं हैं - उत्पाद मैनुअल देखें।

विवरण

• तनाव-नियंत्रित लोडिंग (सीआरएस)- नमूने को एक स्थिर अक्षीय तनाव दर (उदाहरण के लिए, 0.01 मिमी/मिनट) पर लोड करता है, लगातार अक्षीय तनाव, तनाव और छिद्र दबाव को रिकॉर्ड करता है, जिससे तेजी से समेकन पैरामीटर (सीवी, सीसी, पीसी, आदि) प्राप्त होते हैं।
• दो नमूना ऊँचाई- 20 मिमी (पारंपरिक) और 40 मिमी (लंबा जल निकासी पथ)।
• वास्तविक समय छिद्र दबाव माप- समेकन के दौरान छिद्रित पानी के दबाव पर नज़र रखता है, सीवी और प्रभावी तनाव पथ की गणना के लिए उपयोगी है।
• अंतर्निर्मित 4-चैनल डेटा लॉगर- साथ ही अक्षीय भार, विस्थापन, छिद्र दबाव आदि को रिकॉर्ड करता है।
• अधिकतम अक्षीय बल 10 kN- लगभग 3.3 एमपीए (Ø61.8 मिमी नमूने के लिए) के अधिकतम अक्षीय तनाव के अनुरूप, अधिकांश मिट्टी समेकन परीक्षणों के लिए उपयुक्त।
• उच्च परिशुद्धता लोड सेल- ±0.1% एफएस, विश्वसनीय डेटा।
• कंप्यूटर सॉफ्टवेयर- पूरी तरह से स्वचालित परीक्षण नियंत्रण, तनाव-तनाव और छिद्र दबाव-तनाव वक्रों का वास्तविक समय प्रदर्शन, समेकन मापदंडों की स्वचालित गणना।

आवेदन

• तीव्र समेकन परीक्षण- सीआरएस पारंपरिक चरण लोडिंग की तुलना में महत्वपूर्ण समय बचाता है, जो बैच परीक्षण के लिए उपयुक्त है।
• कम पारगम्यता वाली मिट्टी- चिकनी मिट्टी और अन्य कम पारगम्यता वाली मिट्टी के लिए, सीआरएस कुशलतापूर्वक समेकन गुणांक प्रदान करता है।
• प्रभावी तनाव विश्लेषण- छिद्र दबाव माप लोडिंग के दौरान प्रभावी तनाव परिवर्तनों के अध्ययन की अनुमति देता है।
• नरम मिट्टी उपश्रेणियाँ- निपटान भविष्यवाणी के लिए समेकन विशेषताओं का मूल्यांकन करें।
• अनुसंधान और शिक्षण- विश्वविद्यालय मृदा यांत्रिकी प्रयोगशालाएँ, अनुसंधान संस्थान।

लाभ

• सीआरएस तेजी से समेकन- स्टेप लोडिंग की तुलना में 80% से अधिक परीक्षण समय बचा सकता है।
• वास्तविक समय छिद्र दबाव माप- अतिरिक्त प्रभावी तनाव जानकारी प्रदान करता है, गणना सटीकता में सुधार करता है।
• दो नमूना ऊँचाई- विभिन्न अनुसंधान उद्देश्यों के लिए लचीलापन।
• अंतर्निहित डेटा लॉगर- अत्यधिक एकीकृत, बाहरी उपकरणों को कम करता है।
• उच्च परिशुद्धता सेंसर- 0.1% एफएस, अनुसंधान आवश्यकताओं को पूरा करता है।
• पूरी तरह से स्वचालित सॉफ्टवेयर- स्वचालित नियंत्रण, अधिग्रहण, गणना, मानवीय त्रुटि को कम करना।

क्या चुनें

परीक्षण आवश्यकताओं के आधार पर इस उपकरण का चयन करें या अन्य मॉडलों से तुलना करें:

प्रक्रिया प्रवाह

उदाहरण:सीआरएस समेकन परीक्षण (तनाव की निरंतर दर)

• नमूना तैयारी
  • Φ61.8×20 मिमी या 40 मिमी रिंग का उपयोग करके बिना हिलाए या रीमोल्ड किए गए नमूने को काटें।
  • प्रारंभिक जल सामग्री और घनत्व को मापें; यदि आवश्यक हो तो संतृप्त करें।

• नमूना स्थापना
  • नमूने को समेकन सेल में रखें (छिद्रपूर्ण पत्थरों और फिल्टर पेपर के साथ), छिद्र दबाव सेंसर को कनेक्ट करें।
  • विस्थापन सेंसर स्थापित करें.
  • सेल को लोड फ्रेम में रखें और अक्षीय लोड सेल को कनेक्ट करें।

• परीक्षण पैरामीटर सेट करें
  • सॉफ़्टवेयर में, "सीआरएस समेकन मॉड्यूल" चुनें।
  • एक स्थिर तनाव दर निर्धारित करें (उदाहरण के लिए, 0.01 मिमी/मिनट)।
  • अधिकतम अक्षीय तनाव (जैसे, 20%) या अधिकतम अक्षीय बल (10 kN) सेट करें।
  • डेटा अधिग्रहण अंतराल सेट करें (उदाहरण के लिए, 1 सेकंड)।

• परीक्षण प्रारंभ करें
  • पिस्टन को स्थिर दर से नीचे की ओर धकेलने के लिए सर्वो लोडिंग सिस्टम प्रारंभ करें।
  • सॉफ्टवेयर वास्तविक समय में अक्षीय बल, अक्षीय विस्थापन, छिद्र दबाव और समय को रिकॉर्ड करता है।
  • तनाव-तनाव वक्र और छिद्र दबाव-तनाव वक्र प्लॉट करता है।

• रुकने की स्थिति
  • पूर्व निर्धारित तनाव या अधिकतम अक्षीय बल तक पहुंचने पर स्वचालित रूप से बंद हो जाता है।

• जुदा करना और सफाई करना
  • पानी की अंतिम मात्रा मापने के लिए नमूना उतारें, निकालें, तौलें और सुखाएं।
  • समेकन सेल और सेंसर को साफ करें।

• डाटा प्रासेसिंग
  • सीआरएस सिद्धांत के आधार पर, सॉफ्टवेयर स्वचालित रूप से गणना करता है:
    • छिद्र दबाव और लोडिंग दर से समेकन का गुणांक (सीवी)।
    • संपीड़न सूचकांक (सीसी), रिबाउंड सूचकांक (सीएस)
    • पूर्व-समेकन दबाव (पीसी)
    • पारगम्यता का गुणांक (k) (अप्रत्यक्ष रूप से)
  • एक परीक्षण रिपोर्ट तैयार करता है.

सारांश:

• बीटीयू-एसटीसी-1एससीआरएस तीव्र समेकन परीक्षणों के लिए एक तनाव-नियंत्रित लोडिंग समेकन उपकरण है, जिसमें अधिकतम 10 केएन का अक्षीय बल, छिद्र दबाव माप और बारीक मिट्टी के लिए समेकन मापदंडों के तेजी से निर्धारण के लिए उपयुक्त है।
