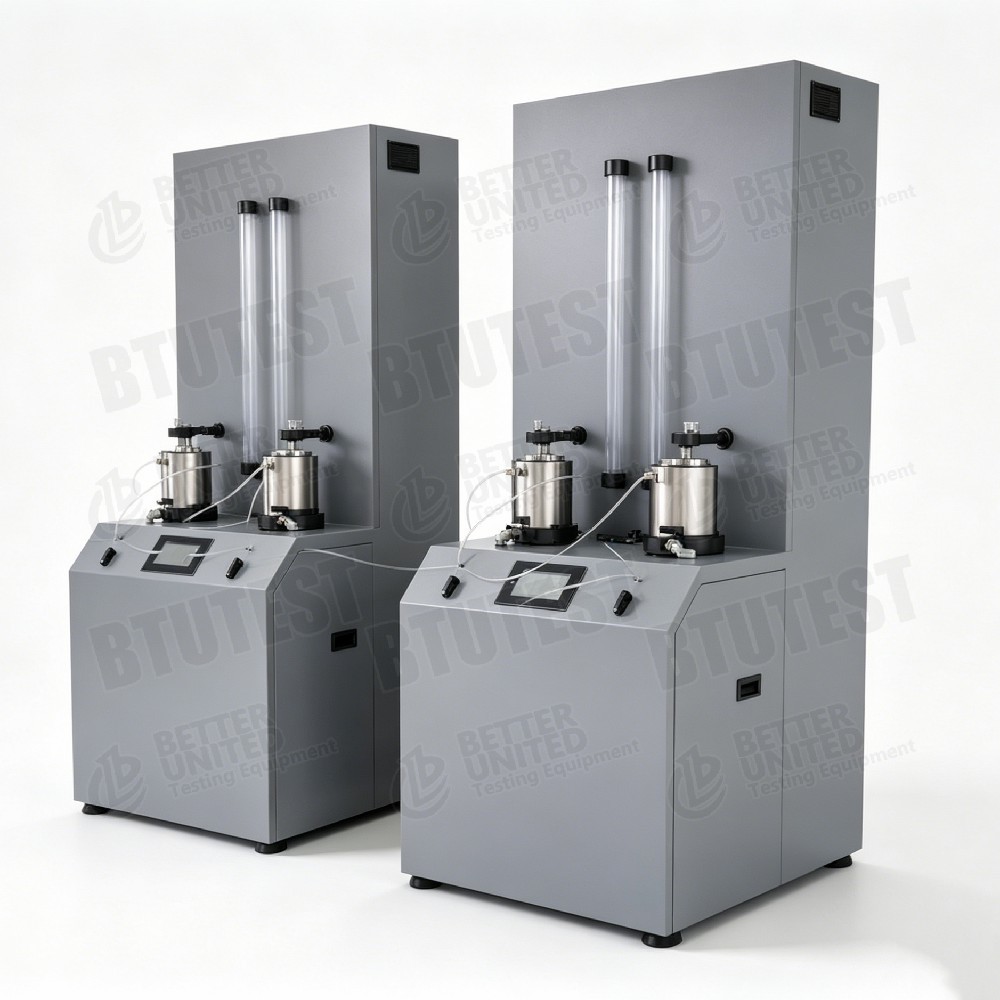

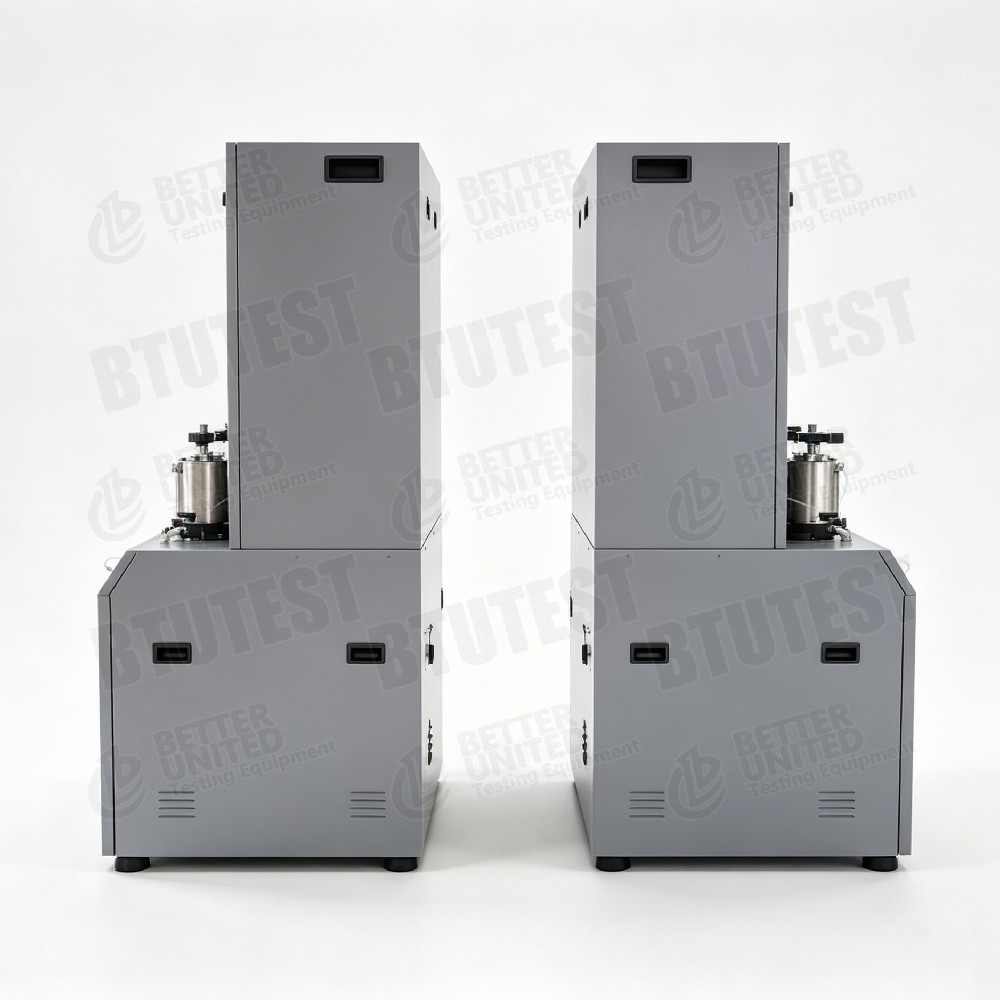

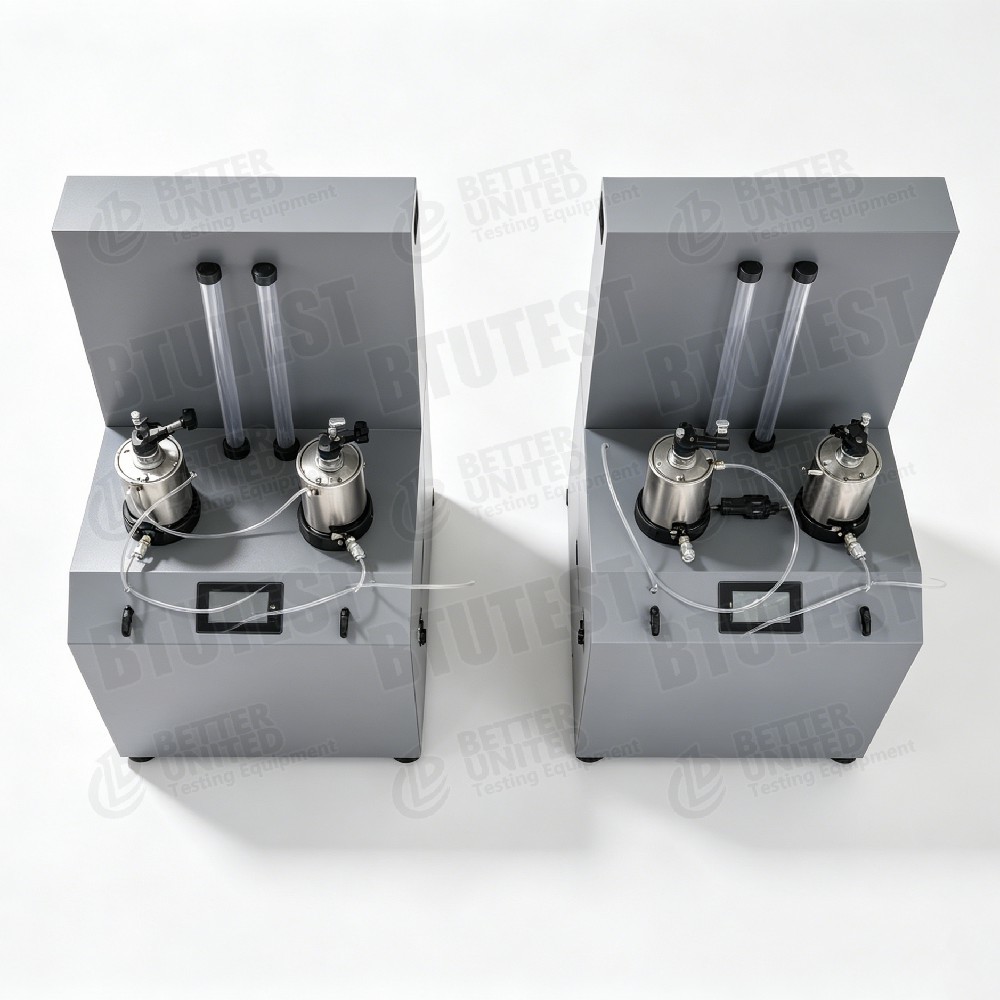

इंटेलिजेंट डुअल-गैंग वेरिएबल हेड परमीमीटर

उत्पाद विवरण

                                        बुद्धिमान डबल-गैंड चर सिर पारगम्यता

विवरण

बीटीयू-एटीपी-2 बुद्धिमान दो-गैंड चर सिर पारगम्यता माप एक प्रयोगशाला उपकरण है जिसका उपयोग मिट्टी के पारगम्यता गुणांक को निर्धारित करने के लिए किया जाता है,विशेष रूप से मोटी अनाज वाली मिट्टी (रेतीली मिट्टी या मिश्रण) जिसमें उच्च पारगम्यता गुणांक होते हैं. पारंपरिक विधियां मैनुअल रीडिंग, रिकॉर्डिंग और गणना पर निर्भर करती हैं, जो समय लेने वाली, मानव त्रुटि के लिए प्रवण और अप्रभावी हैं।इस उपकरण में बुद्धिमान डिजाइन और बेहतर निर्माण शामिल है, कंप्यूटर-स्वचालित डेटा अधिग्रहण और प्रसंस्करण की अनुमति देता है। यह मैनुअल रीडिंग को समाप्त करता है, मानव त्रुटि को कम करता है, परीक्षण सटीकता और दक्षता में काफी सुधार करता है,और श्रम तीव्रता को बहुत कम करता है.

परीक्षण मानक

• एएसटीएम डी 2434(दानेदार मिट्टी की पारगम्यता के लिए मानक परीक्षण विधि)
• ASTM D5084(परिवर्तनीय सिर का उपयोग करके मिट्टी की हाइड्रोलिक चालकता के माप के लिए मानक परीक्षण विधियाँ)
• आईएसओ 17892-11(भू-तकनीकी प्रयोगशाला परीक्षण ️ पारगम्यता का निर्धारण)
• GB/T 50123‐2019(जियोटेक्निकल परीक्षण पद्धति के लिए मानक ️ चर सिर पारगम्यता अनुभाग)

विनिर्देश

विवरण

• पारगम्यता सेल: सेल, सेल बेस, ऊपरी दबाव पिस्टन, फिक्सिंग ब्रैकेट आदि शामिल हैं।
• कण हानि विरोधी डिजाइन: पारगम्यता कक्ष के ऊपर एक हाथ से तंग प्रतिक्रिया उपकरण जोड़ा जाता है,और आधार एक 3-तरफा 2-स्थिति गेंद वाल्व और त्वरित-कनेक्ट फिटिंग से सुसज्जित है ताकि मोटी अनाज वाली मिट्टी के परीक्षण के दौरान ठीक कणों के नुकसान को प्रभावी ढंग से रोका जा सके.
• जल आपूर्ति प्रणाली: एक माइक्रो पंप एक स्थिर सिर बनाए रखने के लिए 2 लीटर के पानी के टैंक को स्वचालित रूप से भरता है।

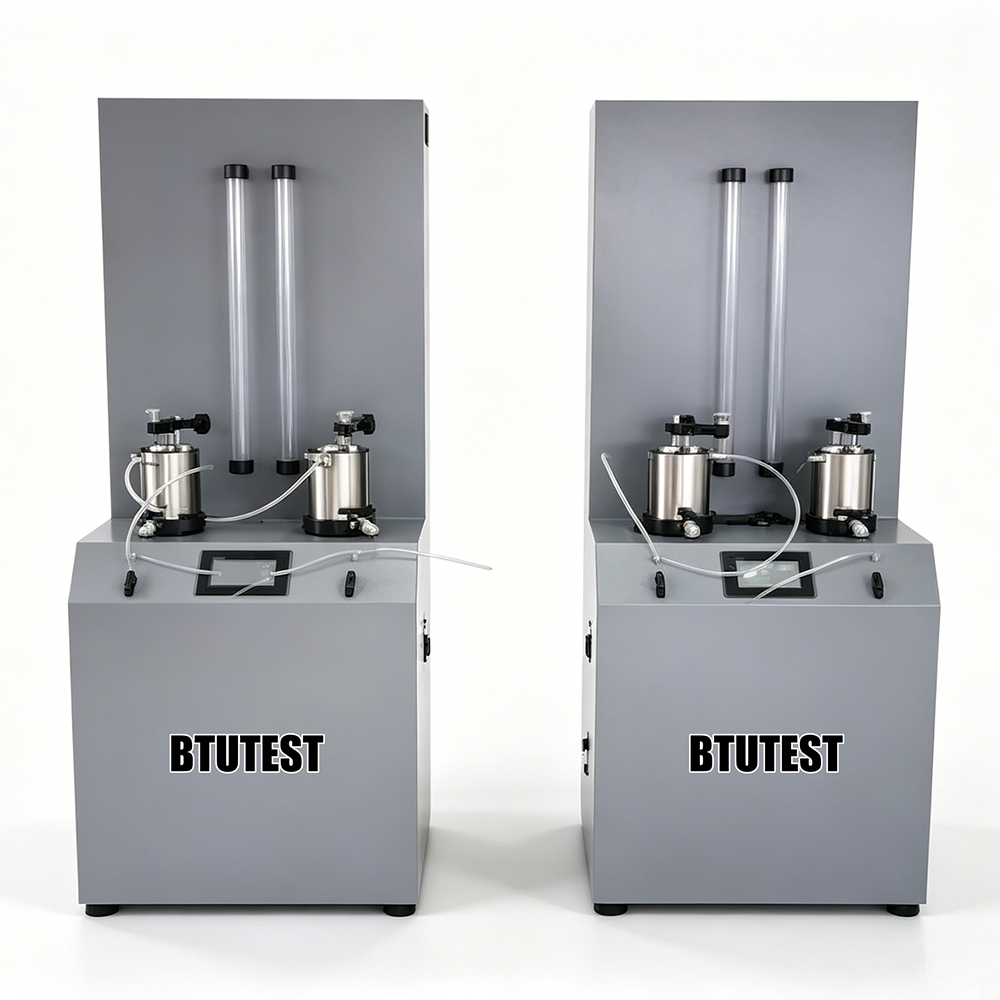

• पानी के स्तर को मापने वाला पैनल: दो सेट एक्रिलिक जल स्तर ट्यूब (20 मिमी व्यास) सिर की ऊंचाई (0-600 मिमी) के स्पष्ट दृश्य पढ़ने की अनुमति देते हैं, जबकि सिस्टम एक साथ स्वचालित रूप से डेटा रिकॉर्ड करता है।
• स्वचालित अधिग्रहण: एक समर्पित कंप्यूटर आधारित अधिग्रहण और प्रसंस्करण सॉफ्टवेयर मैन्युअल हस्तक्षेप के बिना समय के साथ सिर परिवर्तनों को स्वचालित रूप से रिकॉर्ड करता है।
• लक्षित सुधार: विशेष रूप से मोटी अनाज वाली मिट्टी (उच्च पारगम्यता, कम परीक्षण अवधि) के लिए डिज़ाइन किया गया है, जो पर्याप्त मैनुअल रीडिंग गति और खराब सटीकता की समस्याओं को हल करता है।

आवेदन

• रेत वाली मिट्टी, बजरी रेत मिश्रण और अन्य मोटी अनाज वाली मिट्टी के पारगम्यता गुणांक का निर्धारण
• पृथ्वी बांधों, सड़क के बिस्तरों, तटबंधों और अन्य इंजीनियरिंग संरचनाओं के लिए सीपज विशेषता अध्ययन
• भरने की सामग्री के रूप में उपयोग की जाने वाली मोटी अनाज वाली मिट्टी की गुणवत्ता नियंत्रण
• विश्वविद्यालय और अनुसंधान भू-तकनीकी प्रयोगशालाओं में स्वचालित शिक्षण और परीक्षण
• भू-तकनीकी साइट अन्वेषणों में उच्च-पारगम्यता वाली मिट्टी की परतों के लिए पारगम्यता मापदंडों का त्वरित अधिग्रहण

लाभ

• उच्च दक्षता दोहरी-गंगा: एक साथ 2 नमूनों का परीक्षण करता है, दक्षता और लागत को संतुलित करता है, छोटे से मध्यम बैच परीक्षण के लिए उपयुक्त है।
• विशेष रूप से मोटी अनाज वाली मिट्टी के लिए: पारम्परिक पारगम्यता की समस्याओं को हल करता है जैसे कि अवरुद्ध होना, कणों का नुकसान और समय से पहले मैनुअल रीडिंग।
• पूरी तरह से स्वचालित अधिग्रहण: कंप्यूटर स्वचालित रूप से सिर बनाम समय रिकॉर्ड करता है, मैनुअल रीडिंग त्रुटियों को समाप्त करता है और सटीकता में सुधार करता है।
• उच्च-सटीक सिर माप: 1 मिमी का रिज़ॉल्यूशन, ±0.3% एफएस सटीकता विश्वसनीय डेटा सुनिश्चित करती है।
• कण हानि विरोधी डिजाइन: परीक्षण के दौरान नमूना की अखंडता बनाए रखने के लिए हाथ से सख्त प्रतिक्रिया उपकरण + तीन-तरफा गेंद वाल्व।
• परीक्षण की छोटी अवधि: प्रत्येक परीक्षण में केवल कुछ मिनट से लेकर दसियों मिनट लगते हैं, जो मोटी अनाज वाली मिट्टी की तेज़ पारगम्यता से मेल खाता है।
• श्रम बचत: मैन्युअल उपस्थिति की कोई आवश्यकता नहीं; सॉफ्टवेयर स्वचालित रूप से पारगम्यता गुणांक की गणना करता है और आउटपुट रिपोर्ट करता है।

क्या चुनें?

प्रक्रिया प्रवाह

• नमूना तैयार करना: मानक प्रक्रियाओं के अनुसार Φ100mm × 100mm रेत वाली मिट्टी या मिश्रण का नमूना तैयार करें।
• नमूने की स्थापना: नमूना को पारगम्यता कक्ष में रखें, अच्छी सील सुनिश्चित करें और कणों के नुकसान को रोकने के लिए हाथ से कसने वाले प्रतिक्रिया उपकरण को कसें।
• सिस्टम कनेक्शन: पानी के स्तर के ट्यूबों, पानी की आपूर्ति टैंक, 3-तरफा वाल्व, और कंप्यूटर अधिग्रहण प्रणाली कनेक्ट करें।
• संतृप्ति और डीगैसिंग: पानी की आपूर्ति प्रणाली का उपयोग करके नमूने को संतृप्त करें और लाइनों से हवा के बुलबुले निकालें।
• प्रारंभिक सिर सेट करें: आरंभिक पानी के सिर की ऊँचाई सेट करें (०६०० मिमी के दायरे के भीतर) ।
• प्रारंभ परीक्षण: सिर को बनाए रखने के लिए पंप को सक्रिय करें; कंप्यूटर स्वचालित रूप से प्रत्येक चैनल के लिए सिर की गिरावट बनाम समय रिकॉर्ड करता है।
• स्वचालित गणना: सॉफ्टवेयर चर सिर सूत्र का उपयोग करके प्रत्येक नमूने के लिए पारगम्यता गुणांक की गणना करता है।
• रिपोर्ट उत्पन्न करें: हेड-टाइम वक्रों और पारगम्यता गुणांक के परिणामों सहित एक परीक्षण रिपोर्ट तैयार करें।
